Jeep Wrangler JK (2007-2018) – pojistková skříňka

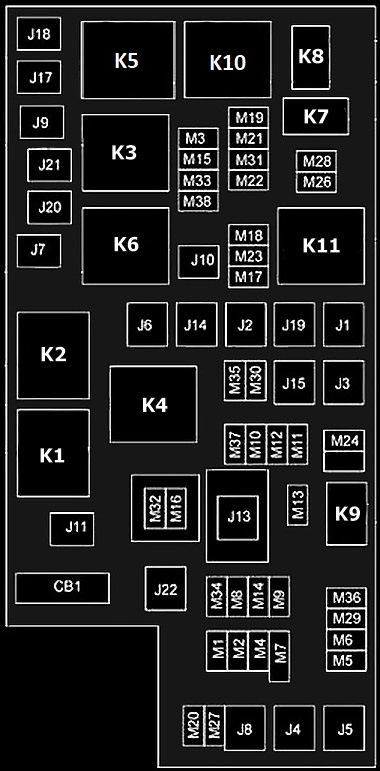

V tomto článku najdeš diagramy pojistkové skříňky Jeep Wrangler JK (2007–2018), získáš informace o poloze panelů pojistek uvnitř vozidla a naučíš se přiřazení každé pojistky (rozložení pojistek).
Jeep Wrangler JK – schéma pojistky
Rok výroby: 2007.
Zcela integrovaný modul napájení ( TIPM) se nachází v motorovém prostoru blízko baterie.
Toto centrum obsahuje pojistky s kazetou, mini pojistky a relé. Identifikační štítek každého prvku je vytištěn na vnitřní straně krytu.
| Zásuvka | Pojistka s kazetou | Mini pojistka | Popis |
|---|---|---|---|
| Zásuvka | Pojistka s kazetou | Mini pojistka | Popis |
| J1 | 40 A zelená | Elektricky sklopné sedadlo | |
| J2 | 30 Amp Růžová | Řídicí jednotka/modul dveří | |
| J3 | 40 A zelená | Modul zadních dveří | |
| J4 | 25 Amp Přírodní | Modul dveří řidiče | |
| J5 | 25 Amp Přírodní | Modul dveří spolujezdce | |
| J6 | 40 A zelená | Čerpadlo systému proti zablokování (ABS)/ESP | |
| J7 | 30 Amp Růžová | Ventil systému proti zablokování (ABS)/ESP | |
| J8 | 40 A zelená | Sedadlo s elektrickou pamětí (pokud je přítomno) | |
| J9 | 40 A zelená | Motor PZEV/variabilní palivo | |
| J10 | 30 Amp Růžová | Relé stěrače světlometů/ventil manuálního ladění | |
| J11 | 30 Amp Růžová | Sway Bar/Zamknutí-Odblokování/Modul elektricky posuvných dveří | |
| J13 | 60 A žlutá | Spotřeba po vypnutí zapalování (IOD) — hlavní | |
| J14 | 40 A zelená | EBL (rozmrazovač zadního okna) | |
| J15 | 30 Amp Růžová | Zadní ventilátor | |
| J17 | 40 A zelená | Elektromagnet startovacího motoru | |
| J18 | 20 A žlutá | Modul řízení systému přenosu (PCM);
Rozsah přenosu. |
|
| J19 | 60 A žlutá | Ventilátor chladiče | |
| J20 | 30 Amp Růžová | Přední stěrač | |
| J21 | 20 A žlutá | Přední/zadní ostřikovač | |
| J22 | 25 Amp Přírodní | Modul otevírací střechy | |
| M1 | 15 A modrá | Horní středové brzdové světlo (CHMSL)/spínač brzdy | |
| M2 | 20 A žlutá | Osvětlení přívěsu | |
| M3 | 20 A žlutá | Zamknutí přední/zadní osy | |
| M4 | 10 A červená | Přívěs | |
| M5 | 25 Amp Přírodní | Invertor | |
| M6 | 20 A žlutá | Napájecí zdroj č. 1;
Senzor deště. |
|
| M7 | 20 A žlutá | Napájecí zdroj č. 2 | |
| M8 | 20 A žlutá | Vyhřívané přední sedadlo |
| Zásuvka | Pojistka s kazetou | Mini pojistka | Popis |
|---|---|---|---|
| M9 | 20 A žlutá | Vyhřívané zadní sedadlo (pokud je přítomno) | |
| M10 | 20 A žlutá | Deaktivace zapalování — systém zábavy vozidla (IOD-VES), digitální satelitní audio přijímač (SDARS), DVD, modul hands-free (HFM), RÁDIO, anténa (ANT), univerzální mechanismus otevírání dveří garáže (UGDO), zrcadlové světlo (VANITY LP ) | |
| M11 | 10 A červená | (spotřeba po vypnutí zapalování) IOD-HVAC/ATC, MW SENSR, lampa pod kapotou (UH LMP) | |
| M12 | 30 A zelená | Zesilovač (AMP) | |
| M13 | 20 A žlutá | Modul kabinového prostoru (IOD-CCN), bezdrátový ovládací modul (WCM), siréna, modul hodin (CLK MOD), multifunkční spínač (MULTIFCTN SW) | |
| M14 | 20 A žlutá | Přívěs (pouze pro export) | |
| M15 | 20 A žlutá | COL MOD, IR SNS, ventilace topení, klimatizace/automatická regulace teploty (HVAC/ATC), zrcadlo (RR VW MIR), modul kabinového prostoru (CCN), spínač řídicí jednotky (T-CASE SW), RUN/ST , multifunkční spínač (MULTIFTCN SW), monitor tlaku pneumatik (TPM), modul vyhřívaných svíček (GLW PLG MOD) — pouze pro export Diesel | |
| M16 | 10 A červená | Ovladač zařízení pro zadržování cestujících/modul klasifikace cestujících (ORC/OCM) | |
| M17 | 15 A modrá | Levé zadní světlo/světlo registrační značky/světlo polohy (LT-TAIL/ LIC/PRK LMP) | |
| M18 | 15 A modrá | Pravé zadní světlo/světlo polohy/světlo jízdy (RT-TAIL/ PRK/RUN LMP) | |
| M19 | 25 Amp Přírodní | Automatická deaktivace (ASD #1 a #2) | |
| M20 | 15 A modrá | Interní osvětlení modulu kabiny, skupina spínačů (SW BANK), modul ovládání systému řízení (SCM) | |
| M21 | 20 A žlutá | Automatická deaktivace (ASD #3) | |
| M22 | 10 A červená | Pravý klakson | |
| M23 | 10 A červená | Levý klakson | |
| M24 | 25 Amp Přírodní | Zadní stěrač | |
| M25 | 20 A žlutá | Palivové čerpadlo (FUEL PUMP), čerpadlo na naftu (DSL LIFT PUMP) — pouze pro export | |
| M26 | 10 A červená | Spínač napájení zrcátka (PWR MIRR SW), spínač okna řidiče (DRVR WIND SW) | |
| M27 | 10 A červená | Spínač zapalování (IGN SW), modul okna (WIN MOD) | |
| M28 | 10 A červená | Ovladač nové generace (NGC), přenosový kanál (TRANS FEED), J1962 | |
| M29 | 10 A červená | Modul klasifikace cestujících (OCM) | |
| M30 | 15 A modrá | Modul zadního stěrače (RR WIPER MOD), elektricky sklopné zrcátko (PWR FOLD MIR) | |
| M31 | 20 A žlutá | Světla couvání (LAMPY B/U) | |
| M32 | 10 A červená | Ovladač zařízení pro zadržování cestujících (ORC), TT EUROPE | |
| M33 | 10 A červená | Ovladač nové generace (NGC), globální ovladač motoru systému přenosu (GPEC) | |
| M34 | 10 A červená | Asistent parkování (PRK ASST), ventilace topení, modul klimatizace (HVAC MOD), mytí světlometů (HDLP WASH), kompas (COMPAS) | |
| M35 | 10 A červená | Vyhřívaná zrcátka | |
| M36 | 20 A žlutá | Napájecí zdroj č. 3 (BATT) | |
| M37 | 10 A červená | Systém proti zablokování (ABS), elektronický stabilizační program (ESP), spínač světla brzdy (STP LP SW), kontrola palivového čerpadla | |
| M38 | 25 Amp Přírodní | Zamknout/odemknout, motory |
Relé
| Číslo | Popis |
|---|---|
| K1 | Zapalování (provoz/příslušenství) |
| K2 | Zapalování (startování) |
| K3 | Startér |
| K4 | Zapalování (Run-Start) |
| K5 | Modul řízení převodovky (TCM) |
| K6 | Odmlžovač zadního okna (pevná střecha) |
| K7 | Nepoužívá se |
| K8 | Nepoužívá se |
| K9 | Nepoužívá se |
| K10 | Automatické deaktivování |
| K11 | Řízení ventilátoru chladiče |
Jeep Wrangler JK – schéma pojistky
Rok výroby: 2008, 2009, 2010.
Modul napájení zcela integrovaný (TIPM) se nachází v motorovém prostoru blízko baterie.
Toto centrum obsahuje pojistky s kazetou, mini pojistky a relé. Identifikační štítek každého prvku je vytištěn na vnitřní straně krytu.
| Zásuvka | Pojistka s kazetou | Mini pojistka | Popis |
|---|---|---|---|
| Zásuvka | Pojistka s kazetou | Mini pojistka | Popis |
| J1 | — | — | |
| J2 | 30 Amp Růžová | Modul pojistkové skříňky | |
| J3 | — | — | |
| J4 | 25 Amp Přírodní | Uzel dveří řidiče | |
| J5 | 25 Amp Přírodní | Uzel dveří spolujezdce | |
| J6 | 40 A Zelená | Systém proti zablokování brzd (ABS) Napájení čerpadla/ESP | |
| J7 | 30 Amp Růžová | Ventil proti zablokování Systém (ABS) Napájení/ESP | |
| J8 | — | — | |
| J9 | 40 A Zelená | PZEV Sec Napájení Motoru/Flex Fuel | |
| J10 | 30 Amp Růžová | Relé stěrače světlometů/ventil pro regulaci sběrného potrubí | |
| J11 | 30 Amp Růžová | Stabilizátor příčný | |
| J13 | 60 A Žlutá | Odběr po vypnutí zapalování (IOD) — hlavní | |
| J14 | 40 A Zelená | EBL (rozmrazovač zadního okna) | |
| J15 | 30 Amp Růžová | Ventilátor zadní | |
| J17 | 40 A Zelená | Elektromagnet startovacího motoru | |
| J18 | 20 A Žlutá | Modul řízení pohonného systému (PCM);
Rozsah převodovky |
|
| J19 | 60 A Žlutá | Ventilátor chladiče | |
| J20 | 30 Amp Růžová | Přední stěrač | |
| J21 | 20 A Žlutá | Stříkací tryska přední/zadní | |
| J22 | — | Rezerva | |
| M1 | 15 A Modrá | Lampa stop centrální vysoká (CHMSL)/spínač napájení lampy stop | |
| M2 | 20 A Žlutá | Relé osvětlení přívěsu (stop) | |
| M3 | 20 A Žlutá | Relé uzamknutí přední/zadní osy | |
| M4 | — | — | |
| M5 | — | — | |
| M6 | 20 A Žlutá | Napájecí zdroj č. 1;
Senzor deště. |
|
| M7 | 20 A Žlutá | Napájecí zdroj č. 2 | |
| M8 | 20 A Žlutá | Přední vyhřívané sedadlo |
| Zásuvka | Kartušová pojistka | Mini pojistka | Popis |
|---|---|---|---|
| M9 | 20 A Žlutá | Vyhřívané zadní sedadlo (pokud je přítomno) | |
| M10 | 20 A Žlutá | Deaktivace zapalování — systém zábavy vozidla (IOD-VES), digitální satelitní audio přijímač (SDARS), DVD, modul hands-free (HFM), RÁDIO, anténa (ANT), univerzální mechanismus otevírání garážových dveří (UGEKD), světlo na úpravu (VANITY LP) | |
| M11 | 10 A Červená | (odběr po vypnutí zapalování) IOD-HVAC/ATC, MW SENSR, lampa pod kapotou (UH LMP) | |
| M12 | 30 A Zelená | Zesilovač (AMP) | |
| M13 | 20 A Žlutá | Odběr po vypnutí zapalování — uzel kabiny (IOD-CCN), modul bezdrátového ovládání (WCM), siréna, multifunkční spínač (MULTIFCTN SW) | |
| M14 | 20 A Žlutá | Tažení přívěsu (pouze export) | |
| M15 | 20 A Žlutá | COL MOD, IR SNS, ventilace ohřívače, klimatizace/automatická regulace teploty (HVAC/ATC), zrcadlo (RR VW MIR), uzel kabiny (CCN), spínač pojistkové skříňky (T-CASE SW), RUN/ST , multifunkční spínač (MULTIFTCN SW), monitor tlaku pneumatik (TPM), modul zapalovacích svíček (GLW PLG MOD) — pouze pro export Diesel | |
| M16 | 10 A Červená | Ovladač imobilizéru cestujících (ORC) | |
| M17 | 15 A Modrá | Levé zadní světlo/číslo/brzdy (LT-TAIL/LIC/ PRK LMP) | |
| M18 | 15 A Modrá | Pravé zadní světlo/brzdy/provoz (RT-TAIL/PRK/RUN LMP) | |
| M19 | 25 Amp Přírodní | Automatická deaktivace (ASD #1 a #2) | |
| M20 | 15 A Modrá | Osvětlení interiéru uzlu kabiny (CCN INT LIGHT), skupina spínačů (SW BANK) | |
| M21 | 20 A Žlutá | Automatická deaktivace (ASD #3) | |
| M22 | 10 A Červená | Pravý klakson | |
| M23 | 10 A Červená | Levý klakson | |
| M24 | 25 Amp Přírodní | Zadní stěrač | |
| M25 | 20 A Žlutá | Čerpadlo paliva, čerpadlo na zdvih naftu (DSL LIFT PUMP) — pouze pro export | |
| M26 | — | — | |
| M27 | 10 A Červená | Napájení spínače zapalování, bezdrátový modul | |
| M28 | 10 A Červená | Kanál PCM/TCM | |
| M29 | — | — | |
| M30 | 15 A Modrá | Motor předního stěrače, diagnostický kabel J1962 | |
| M31 | 20 A Žlutá | Světla couvání (LAMPY B/U) | |
| M32 | 10 A Červená | Ovladač zařízení pro zadržování cestujících (ORC), TT EUROPE | |
| M33 | 10 A Červená | Ovladač nové generace (NGC), globální ovladač motoru systému pohonu (GPEC) | |
| M34 | 10 A Červená | Asistent parkování (PRK ASST), ventilace ohřívače, modul klimatizace (HVAC MOD), mytí světlometů (HDLP WASH), kompas (COMPAS) | |
| M35 | 10 A Červená | Vyhřívaná zrcátka | |
| M36 | 20 A Žlutá | Napájecí zásuvka | |
| M37 | 10 A Červená | Systém proti zablokování (ABS), elektronický stabilizační program (ESP), spínač světla brzdy (STP LP SW), kontrola čerpadla paliva | |
| M38 | 25 Amp Přírodní | Zamknout/odemknout, motory |
| Číslo | Popis |
|---|---|
| K1 | Zapalování (provoz/příslušenství) |
| K2 | Zapalování (startování) |
| K3 | Startér |
| K4 | Zapalování (Run-Start) |
| K5 | Modul řízení převodovky (TCM) |
| K6 | Ohřívač zadního okna (hard top) |
| K7 | Nepoužívá se |
| K8 | Nepoužívá se |
| K9 | Nepoužívá se |
| K10 | Automatické deaktivování |
| K11 | Ovládání ventilátoru chladiče |
Jeep Wrangler JK – schéma pojistkové skříňky
Rok výroby: 2011, 2012, 2013, 2014, 2015, 2016.
Modul napájení zcela integrovaný (TIPM) se nachází v motorovém prostoru blízko baterie.
Toto centrum obsahuje pojistky s kazetou, mini pojistky a relé. Identifikační štítek každého prvku je vytištěn na vnitřní straně krytu.
| Zásuvka | Pojistka s kazetou | Mini pojistka | Popis |
|---|---|---|---|
| Zásuvka | Pojistka s kazetou | Mini pojistka | Popis |
| J1 | — | — | |
| J2 | 30 Amp Růžová | Modul pojistkové skříňky | |
| J3 | — | — | |
| J4 | 25 Amp Přírodní | Uzel dveří řidiče | |
| J5 | 25 Amp Přírodní | Uzel dveří cestujícího | |
| J6 | 40 A Zelená | Čerpadlo systému proti zablokování (ABS)/systém kontroly stability | |
| J7 | 30 Amp Růžová | Ventil systému brzdění (ABS)/systém kontroly stability | |
| J8 | — | — | |
| J9 | 40 A Zelená | Motor PZEV Sec/variabilní palivo | |
| J10 | 30 Amp Růžová | Relé stěrače světlometů/ventil regulace sběrného potrubí | |
| J11 | 30 Amp Růžová | Stabilizátor příčný | |
| J12 | 30 Amp Růžová | Motor zadního ventilátoru/ventilátor chladiče | |
| J13 | 60 A Žlutá | Odběr po vypnutí motoru (IOD) — hlavní | |
| J14 | 40 A Zelená | Ostřikovač zadního skla | |
| J15 | 40 A Zelená | Přední ventilátor | |
| J17 | 40 A Zelená | Elektromagnet motoru startéru | |
| J18 | 20 A Modrá | Modul řízení systému pohonu (PCM);
Rozsah skříně převodovky |
|
| J19 | 60 A Žlutá | Ventilátor chladiče | |
| J20 | 30 Amp Růžová | Přední stěrač | |
| J21 | 20 A Modrá | Stříkací systém přední/zadní | |
| J22 | — | Rezerva | |
| M1 | 15 A Modrá | Lampa stop centrální vysoká (CHMSL)/spínač napájení lampy stop | |
| M2 | 20 A Žlutá | Osvětlení relé přívěsu (lampa stop) | |
| M3 | 20 A Žlutá | Relé blokování přední/zadní nápravy | |
| M4 | — | — | |
| M5 | 25 Amp Přírodní | Invertor výkonu — pokud je přítomen | |
| M6 | 20 A Žlutá | Napájení č. 1;
Senzor deště. |
|
| M7 | 20 A Žlutá | Napájení č. 2 | |
| M8 | 20 A Žlutá | Přední vyhřívané sedadlo |
| Zásuvka | Pojistka s kazetou | Mini pojistka | Popis |
|---|---|---|---|
| M9 | 20 A Žlutá | Vyhřívané zadní sedadlo — pokud je přítomno | |
| M10 | 15 A Modrá | Vypnutí zapalování — zábavný systém vozidla, digitální satelitní audio přijímač (SDARS), DVD, modul hands-free, RÁDIO, anténa, univerzální mechanismus otevírání dveří garáže, toaleta | |
| M11 | 10 A Červená | (Vypnutí zapalování) Systém řízení klimatizace, lampa pod kapotou | |
| M12 | 30 A Zelená | Zesilovač | |
| M13 | 20 A Žlutá | Odběr vypnutí zapalování — uzel kabiny, modul bezdrátového ovládání, SIRENA, multifunkční ovládací spínač | |
| M14 | 20 A Žlutá | Tažení přívěsu (pouze na export) | |
| M15 | 20 A Žlutá | Systém řízení klimatizace, zrcadlo, uzel kabiny, spínač rozvodné skříňky, multifunkční ovládací spínač, monitor tlaku pneumatik, modul vyhřívaných svíček — pouze na export na naftu | |
| M16 | 10 A Červená | Modul airbagu | |
| M17 | 15 A Modrá | Zadní světlo/signalizace/parkování vlevo | |
| M18 | 15 A Modrá | Zadní světlo/parkování/jízda vpravo | |
| M19 | 25 Amp Přírodní | Automatické vypnutí (ASD #1 a #2) | |
| M20 | 15 A Modrá | Interní osvětlení uzlu kabiny, skupina spínačů | |
| M21 | 20 A Žlutá | Automatické vypnutí (ASD #3) | |
| M22 | 10 A Červená | Klakson vpravo (vysoký/nízký) | |
| M23 | 10 A Červená | Klakson vlevo (vysoký/nízký) | |
| M24 | 25 Amp Přírodní | Zadní stěrač | |
| M25 | 20 A Žlutá | Palivové čerpadlo, čerpadlo naftového zdvihu — pouze na export | |
| M26 | 10 A Červená | Spínač okna, spínač okna řidiče | |
| M27 | 10 A Červená | Napájení spínače zapalování, bezdrátový modul | |
| M28 | 10 A Červená | Modul řízení systému pohonu | |
| M29 | 10 A Červená | Systém pohonu | |
| M30 | 15 A Modrá | Motor předního stěrače, diagnostický kabel J1962 | |
| M31 | 20 A Žlutá | Rezervní světla | |
| M32 | 10 A Červená | Kontrolór airbagů, TT EUROPE | |
| M33 | 10 A Červená | Kontrolór systému pohonu | |
| M34 | 10 A Červená | Asistent parkování, systém klimatizace, tryskový světlomet, kompas | |
| M35 | 10 A Červená | Vyhřívaná zrcátka | |
| M36 | 20 A Žlutá | Napájecí tlak | |
| M37 | 10 A Červená | Systém proti zablokování, elektronická kontrola stability, spínač brzdového světla, relé palivového čerpadla | |
| M38 | 25 Amp Přírodní | Zamknutí/odemknutí motorů |
Relé
| Číslo | Popis |
|---|---|
| K1 | Zapalování (práce/příslušenství) |
| K2 | Zapalování (startování) |
| K3 | Startér |
| K4 | Zapalování (Run-Start) |
| K5 | Modul řízení převodovky (TCM) |
| K6 | Ohřívač zadního skla (pevná střecha) |
| K7 | Nepoužívá se |
| K8 | Nepoužívá se |
| K9 | Nepoužívá se |
| K10 | Automatické vypnutí |
| K11 | Ovládání ventilátoru chladiče |
Jeep Wrangler JK – schéma pojistkové skříňky
Rok výroby: 2017, 2018.
Přiřazení pojistek (2017, 2018)
| Zásuvka | Kartušová pojistka | Mini pojistka | Popis |
|---|---|---|---|
| Zásuvka | Kartušová pojistka | Mini pojistka | Popis |
| J1 | – | – | – |
| J2 | 30 Amp Růžová | – | Modul pojistkové skříňky |
| J3 | – | – | – |
| J4 | 25 A Průhledná | – | Uzel dveří řidiče |
| J5 | 25 A Průhledná | – | Uzel dveří spolujezdce |
| J6 | 40 A Zelená | — | Čerpadlo systému proti zablokování (ABS);
Systém kontroly stability. |
| J7 | 30 Amp Růžová | — | Ventil systému proti zablokování (ABS);
Systém kontroly stability. |
| J8 | – | – | – |
| J9 | 40 A Zelená | – | Motor PZEV Sec/ flexibilní palivo — pokud je přítomno |
| J10 | 30 Amp Růžová | Relé stěrače světlometů;
Ventil ladění sběrného potrubí. |
|
| J11 | 30 Amp Růžová | – | Příčný stabilizátor |
| J12 | – | – | – |
| J13 | 60 A Žlutá | – | Odběr po vypnutí motoru (IOD) — hlavní |
| J14 | 40 A Zelená | – | Zadní ostřikovač |
| J15 | 40 A Zelená | – | Přední ventilátor |
| J17 | 40 A Zelená | – | Elektromagnet motoru startování |
| J18 | 20 A Modrá | — | Modul řízení systému pohonu (PCM);
Rozsah pojistkové skříňky. |
| J19 | 60 A Žlutá | – | Ventilátor chladiče |
| J20 | 30 Amp Růžová | – | Přední stěrač |
| J21 | 20 A Modrá | – | Přední/zadní ostřikovač |
| J22 | – | – | Rezerva |
| M1 | 15 A Modrá | Centrální brzdové světlo s vysokou montáží (CHMSL);
Spínač napájení brzdového světla. |
|
| M2 | – | 20 A Žlutá | Relé osvětlení přívěsu (brzdové světlo) |
| M3 | – | 20 A Žlutá | Relé uzamknutí přední/zadní osy |
| M4 | – | 2 A Šedá | Clock Spring |
| M5 | – | 25 A Průhledná | Invertor výkonu — pokud je přítomný |
| M6 | – | 20 A Žlutá | Při napájecím bodě č. 1;
Senzor deště. |
| M7 | – | 20 A Žlutá | Při napájecím bodě č. 2 |
| M8 | – | 20 A Žlutá | Přední vyhřívané sedadlo |
| Zásuvka | Kartušová pojistka | Mini pojistka | Popis |
|---|---|---|---|
| M9 | – | 20 A Žlutá | Vyhřívané zadní sedadlo — pokud je přítomné |
| M10 | 15 A Modrá | Deaktivace zapalování — systém zábavy vozidla, digitální satelitní audio přijímač (SDARS), DVD, modul hands-free, RÁDIO, anténa, univerzální mechanismus otevírání dveří garáže, toaleta | |
| M11 | — | 10 A Červená | (Deaktivace zapalování) Systém řízení klimatu, lampa pod kapotou |
| M12 | – | 30 A Zelená | Zesilovač |
| M13 | 20 A Žlutá | Odběr deaktivace zapalování — uzel kabiny, modul bezdrátového ovládání, siréna, multifunkční ovládací spínač | |
| M14 | – | 20 A Žlutá | Tažení přívěsu (pouze na export) |
| M15 | 20 A Žlutá | Systém řízení klimatu, zpětné zrcátko, uzel kabiny, spínač pojistkové skříňky, multifunkční spínač, monitor tlaku pneumatik, modul zapalovacích svíček — pouze na export na naftu | |
| M16 | – | 10 A Červená | Modul airbagu |
| M17 | – | 15 A Modrá | Zadní světlo/pečeť/parkující levé |
| M18 | – | 15 A Modrá | Zadní světlo/parkující/pravé světlo |
| M19 | – | 25 A Průhledná | Automatická deaktivace (ASD #1 a #2) |
| M20 | — | 15 A Modrá | Osvětlení interiéru uzlu kabiny, skupina spínačů |
| M21 | – | 20 A Žlutá | Automatická deaktivace (ASD #3) |
| M22 | – | 10 A Červená | Hlasný zvuk pravého klaksonu (vysoký/nízký) |
| M23 | – | 10 A Červená | Hlasný zvuk levého klaksonu (vysoký/nízký) |
| M24 | – | 25 A Průhledná | Zadní stěrač |
| M25 | – | 20 A Žlutá | Palivové čerpadlo, čerpadlo na naftu — pouze na export |
| M26 | 10 A Červená | Spínač okna, spínač okna řidiče | |
| M27 | – | 10 A Červená | Napájení spínače zapalování, bezdrátový modul |
| M28 | – | 10 A Červená | Modul řízení systému pohonu |
| M29 | – | 10 A Červená | Systém pohonu |
| M30 | – | 15 A Modrá | Motor předního stěrače, diagnostický kabel J1962 |
| M31 | – | 20 A Žlutá | Rezervní světla |
| M32 | – | 10 A Červená | Kontrolór airbagů, TT EUROPE |
| M33 | – | 10 A Červená | Kontrolór systému pohonu |
| M34 | — | 10 A Červená | Asistent parkování, systém klimatizace, tryskový světlomet, kompas |
| M35 | – | 10 A Červená | Vyhřívaná zrcátka |
| M36 | – | 20 A Žlutá | Napájecí bod |
| M37 | 10 A Červená | Systém proti zablokování, elektronická kontrola stability, spínač brzdového světla, relé palivového čerpadla | |
| M38 | – | 25 A Průhledná | Zamknutí/odemknutí motorů |
Relé
| Číslo | Popis |
|---|---|
| K1 | Zapalování (provoz/příslušenství) |
| K2 | Zapalování (startování) |
| K3 | Startér |
| K4 | Zapalování (Run-Start) |
| K5 | Modul řízení převodovky (TCM) |
| K6 | Ohřívač zadního skla (pevná střecha) |
| K7 | Nepoužívá se |
| K8 | Nepoužívá se |
| K9 | Nepoužívá se |
| K10 | Automatické vypnutí |
| K11 | Ovládání ventilátora chladiče |
O Jeep Wrangler JK (2007-2018)
Jeep Wrangler JK, vyráběný v letech 2007 až 2018, je ikonické terénní vozidlo známé svou robustností a schopností zvládat náročný terén. Tento model je vybaven charakteristickým designem s odnímatelnou střechou a dveřmi, což umožňuje jedinečný zážitek z jízdy. Wrangler JK byl dostupný s různými motorizacemi, včetně 3,6litrového V6 motoru Pentastar, který poskytuje dostatečný výkon pro off-road dobrodružství. Díky své konstrukci a pohonu všech čtyř kol je tento model oblíbený mezi nadšenci terénních vozidel.
Schéma pojistkové skříňky Jeep Wrangler JK
Tato stránka zobrazuje schéma pojistkové skříňky pro Jeep Wrangler JK, která je nezbytná pro identifikaci a údržbu elektrických komponent vozidla. V tomto modelu se pojistková skříňka nachází pod kapotou, v blízkosti baterie, a také v interiéru vozidla, pod přístrojovou deskou. Schémata na této stránce ukazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrického systému. Pojistková skříňka je klíčovým prvkem pro bezpečnou a efektivní provoz vašeho Jeep Wrangler JK.
