Schéma pojistek Jeep Compass 2007-2010

Pojistky zapalovače cigaret (zásuvka napájení) v Jeep Compass jsou pojistky # 11 ( zásuvka napájení), # 13 (zásuvka napájení zadní zásuvka) a # 16 (2007-2008: Cigar Ltr) v pojistkové skříňce v motorovém prostoru.

Integrovaný napájecí modul (IPM)

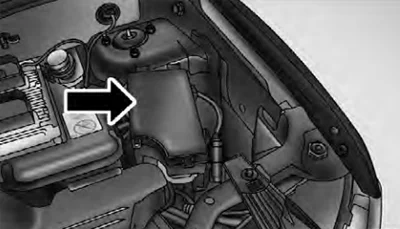

Integrovaný napájecí modul se nachází v motorovém prostoru blízko jednotky filtru vzduchu.

Tato jednotka obsahuje pojistky s kartridží a mini pojistky.
Identifikační štítek každého prvku může být vytištěn na vnitřní straně krytu.

2007, 2008



Přiřazení pojistek (2007, 2008)

Hnízdo	Pojistka s kartridží	Mini pojistka	Popis
Hnízdo	Pojistka s kartridží	Mini pojistka	Popis
1	Prázdné		Prázdné
2		15 A světle modrá	Napájení ECU AWD / 4WD
3		10 A červená	CHMSL Napájení spínače brzdy
4		10 A červená	Napájení spínače zapalování
5		Žlutá 20 Amp	Tažení přívěsu
6		10 A červená	IOD Sw / Pwr Mir / Ovládání Cntrl Sdar / Telefon hands-free
7		30 A zelená	IOD Sense 1
8		30 A zelená	IOD Sense2
9	40 A zelená		Elektrická sedadla
10		Žlutá 20 Amp	CCN Napájení zámků
11		15 A světle modrá	Zásuvka napájení
12		Žlutá 20 Amp	Ign Run / Acc Inverter
13		Žlutá 20 Amp	Pwr run / Acc Outlet RR
14		10 A červená	IOD CCN / Osvětlení interiéru
15	40 A zelená		Napájení baterie relé ventilátoru RAD
16		15 A světle modrá	IGN Run / Acc Zapalovač cigaret / střešní okno
17		10 A červená	IOD Feed Mod-Wcm
18	40 A zelená		Kontaktní relé ASD Napájení PWR

Vyvrtání	Pojistka s kartušou	Mini pojistka	Popis
19		Žlutá 20 Amp	Napájení PWR Amp 1 a Amp 2
20		15 A světle modrá	Rádio pro cestující IOD
21		10 A červená	IOD Napájení Intrus Mod / Siréna
22		10 A červená	IGN RUN Senzor tepla / klimatizace / kompas
23		15 A světle modrá	ENG Napájení relé ASD 3
24		15 A světle modrá	Napájení otevírací střechy
25		10 A červená	Zrcadlo s vyhříváním
26		15 A světle modrá	ENG Napájení relé ASD 2
27		10 A červená	IGN RUN Pouze kanál ORC
28		10 A červená	IGN RUN Kanál ORC / OCM
29			Auto teplé (bez pojistky)
30		Žlutá 20 Amp	Vyhřívaná sedadla
31		10 A červená	Kontrola relé stěrače světlometů
32	30 A růžová		ENG ASD Kontrola Napájení 1
33		10 A červená	ABS MOD / J1962 Conn / PCM
34	30 A růžová		Napájení ventilu ABS
35	40 A zelená		Napájení čerpadla ABS
36	30 A růžová		Kontrola světlometů / stěrače / inteligentní skla
37		Přírodní 25 Amp	Inverter 110

2009, 2010

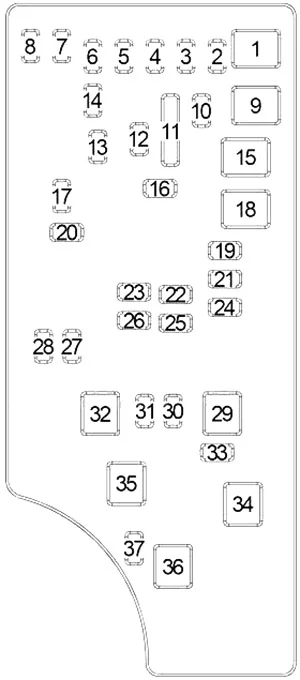

Přiřazení pojistek (2009, 2010)

Hnízdo	Pojistka s kartridží	Mini pojistka	Popis
Hnízdo	Pojistka s kartridží	Mini pojistka	Popis
1	Prázdné		Prázdné
2		15 A světle modrá	Napájení ECU AWD / 4WD
3		10 A červená	CHMSL Napájení spínače brzdy
4		10 A červená	Napájení spínače zapalování / OCM
5		Žlutá 20 Amp	Tažení přívěsu
6		10 A červená	IOD Sw / Pwr Mir / Ovládání Cntrl Sdar / Telefon s hands-free
7		30 A zelená	IOD Sense 1
8		30 A zelená	IOD Sense2
9	40 A zelená		Elektrická sedadla
10		Žlutá 20 Amp	CCN Power Locks / Osvětlení interiéru
11		15 A světle modrá	Zásuvka napájení
12		Žlutá 20 Amp	Ign Run / Acc Inverter
13		Žlutá 20 Amp	Pwr Run / Acc Outlet RR / Světlo na stropě / Zapalovač cigaret
14		10 A červená	IOD CCN
15	40 A zelená		Napájení baterie relé ventilátoru RAD
16		15 A světle modrá	IGN Run / Acc Světlo na stropě / Okenní střecha / Motor stěrače zadního skla / Inverter ACC
17		10 A červená	IOD Feed Mod-Wcm
18	40 A zelená		Kontakt relé ASD Napájení PWR

Hnízdo	Pojistka s náplní	Mini pojistka	Popis
19		Žlutá 20 Amp	Napájení PWR Amp 1 a Amp 2
20		15 A světle modrá	Rádio pro cestující IOD
21		10 A červená	IOD Napájení Intrus Mod / Siréna – pokud je přítomna
22		10 A červená	IGN RUN Senzor tepla / klimatizace / kompas
23		15 A světle modrá	ENG Napájení relé ASD 3
24		15 A světle modrá	Napájení otevírací střechy
25		10 A červená	Vyhřívané zrcadlo – pokud je přítomno
26		15 A světle modrá	ENG Napájení relé ASD 2
27		10 A červená	IGN RUN Pouze kanál ORC
28		10 A červená	IGN RUN Kanál ORC / OCM
29			Auto teplé (bez pojistky)
30		Žlutá 20 Amp	Vyhřívané sedadlo – pokud je přítomno
31		10 A červená	Kontrola relé stěrače světlometů – pokud je přítomno
32	30 A růžová		ENG ASD Kontrola Napájení 1
33		10 A červená	ABS MOD / J1962 Conn / PCM
34	30 A růžová		Napájení ventilu ABS
35	40 A zelená		Napájení čerpadla ABS
36	30 A růžová		Kontrola světlometů / stěrače / inteligentních oken – pokud je přítomno
37		Přírodní 25 Amp	Vyhřívač na naftu – v závislosti na vybavení
