Jeep Grand Cherokee (2004-2022) – pojistková skříňka
Jeep Grand Cherokee (2004) – schéma pojistkové skříňky
Rok výroby: 2004
Pojistky vnitřní
Panel pojistek se nachází v dolní části přístrojové desky. Na levé straně sloupku řízení.
| Vývrt. | Amp [A] | Popis |
| 1 | – | Rezerva |
| 2) | – | Rezerva |
| 3) | 10 | Světlomety s nízkým světlem vlevo |
| 4 | 15 | Směrovky |
| 5 | 25 | Rádio;
Zosilňovač |
| 6 | 15 | Osvětlení polohy |
| 7 | 10 | Vnitřní osvětlení |
| 8 | 15 | Horní konzola;
Zadná lavica; IP světla; Elektromagnetický ventil skla zadního dverí. |
| 9 | 20 | Elektrické zásuvky |
| 10 | 20 | Nastavitelné pedály |
| 11 | 10 | Indikátor odmrazovania zadního okna |
| 12 | 10 | Relé automatického vypnutia |
| 13 | – | Rezerva |
| 14 | 10 | Světlomet s nízkým světlem vlevo |
| 15 | 10 | Světlomet s nízkým světlem vpravo |
| 16 | 10 | Světlomet s vysokým světlom vpravo |
| 17 | 10 | Tachometer;
Diagnostický konektor. |
| 18 | 30 | Príves |
| 19 | 10 | Brzdy proti zablokovaniu |
| 20 | 10 | Zapaľovanie |
| 21 | 10 | Zapaľovanie / štartovanie – PDC |
| 22 | 10 | Zapaľovanie |
| 23 | 15 | Spínač brzdy |
| 24 | 15 | Mlhová světla |
| 25 | 20 | Relé oneskorenia
príslušenstvo (otváracia střecha). |
| 26 | 15 | |
| 27 | 15 | Zadní mlhová světla
(ak sú súčasťou vybavenia) |
| 28 | 10 | Řídicí modul karosérie;
ACC. |
| 29 | 10 | Spínač zadního stěrača;
motory umývačov skiel. |
| 30 | 15 | Rádio |
| 31 | 10 | Zapaľovanie Štartovanie |
| 32 | 10 | Airbag |
| 33 | 10 | Aktivované zapalování – airbag |
| C1 | 20 | Stěrač (automatická pojistka) |
| C2 | 20 | Sedadla (automatický spínač) |
| C3 | – | Rezerva |
Jeep Grand Cherokee (2005-2006) – schéma pojistkové skříňky
Rok výroby: 2005, 2006
Interné pojistky
Panel pojistek se nachází v dolní části přístrojové desky, vlevo od sloupku řízení.
| Hniezdo | Prúd [A] | Popis |
| 1 | 30 | Zosilňovač zvuku (B +) |
| 2) | 15 | Otvíratelná střecha (B +) |
| 3) | 10 | Htd Mirror (EBL) |
| 4 | 20 | Rr Pwr Out (B + |
| 5 | 10 | Rr HVAC (R / O) |
| 6 | 10 | OCM (B +) |
| 7 | 20 | Zamky dverí (B +) |
| 8 | 15 | Kontrola Col Lock (B +) |
| 9 | 20 | Pwr Outlet (B + |
| 10 | 10 | Ign Run Only Out (R / O) |
| 11 | – | Rezerva |
| 12 | 10 | Mem. Sw, Prídavná lampa (B +) |
| 13 | – | Rezerva |
| 14 | 20 | Zapaľovač cigariet Ltr (R / A) |
| 15 | 10 | Tlak pneumatík Mon (R / O) |
| 16 | 10 | SCM, cluster OBD (B +) |
| 17 | 15 | Flipper sklo (B + |
| 19 | 10 | OCM (R / S) |
| 20 | 10 | WCM, cluster (R / S |
| 21 | 15 | Autowipe (oneskorenie Accy) |
| 22 | 15 | Tergicristallo zadní (B + |
| 24 | 10 | PDC, FCM, A580 (R / S) |
| 25 | 10 | ABS, Trans. Spínač pojistkových skríň (R / S) |
| CB1 | 20 | Cyklický – stěrače (B +) |
| CB2 | 20 | Sedadla bez cyklu (B +) |
| CB3 | 20 | Okna bez cyklu (oneskorenie) |
Pojistky pod podlahou (centrum distribuce energie)
Centrum distribuce energie se nachází v motorůém prostoru blízko batérie.
| Incavo | Prúd [A] | Popis |
| 1 | 40 | Ventola HVAC |
| 2) | 30 | Prese elektrické |
| 3) | 30 | Rr Wiper / Ign R / O |
| 4 | 30 | Pompa ABS |
| 5 | 50 | Kabina Htr 1 (len na naftu) |
| 6 | 50 | ASD |
| 7 | 30 | Rr HVAC (XK) |
| 8 | 40 | Acc Delay / Seats |
| 9 | – | Rezerva |
| 10 | 40 | Štartovanie / JB Power |
| 11 | 30 | Cig Ltr / T-Tow |
| 12 | 40 | Zrkadlo EBL / Htd |
| 13 | 40 | JB Power |
| 14 | 50 | Kabina Htr 2 (len na naftu) |
| 15 | 50 | Kabina Htr 3 (len na naftu) |
| 16 | 25 | IPM / cievky |
| 17 | – | Rezerva |
| 18 | 20 | Spojka TCM19 / 20AC |
| 19 | 20 | Ign Sw |
| 20 | 20 | PCM Batt (len benzín) |
| 21 | 30 | Ventily ABS |
| 22 | – | Rezerva |
| 23 | 20 | FDCM |
| 24 | 20 | Čerpadlo paliva |
| 25 | 20 | FDCM / E-Diff. |
| 26 | 15 | Hyd / PCM (len naftové) |
| 27 | 15 | Brzdová světla / brzda |
| 28 | 25 | NGC / vstrekovače |
| 29 | – | Rezerva |
| 30 | – | Rezerva |
| 31 | Mini relé | Kabína Htr 1 Rly (len naftové) |
| 32 | Mikro relé | TCM Rly (len benzín) |
| 33 | Mikro relé | Štartér Rly |
| 34 | Mikro relé | Spojka AC Rly |
| 35 | Mikro relé | Čerpadlo paliva Rly |
| 36 | Mini relé | Kabína Htr 3 Rly (len naftové) |
| 38 | Mini relé | Kabína Htr 2 Rly (len naftové) |
| 39 | Mini relé | Ventilátor HVAC Rly |
| 40 | Mini relé | ASD Rly |
Pojistky pod kapotou (modul napájania integrovaný)
| Incavo | Prúd [A] | Popis |
| 1 | Micro relé | Ovládanie stěrača On / Off Rly |
| 2) | Micro relé | Ovládanie stěrača Hi / Lo Rly |
| 3) | Micro relé | Relé klaksonu |
| 4 | Micro relé | Zadní hmlové světlo (len BUX) |
| 5 | Micro relé | Lt T-Tow Stop / Turn Rly |
| 6 | Micro relé | Rt T-Tow Stop / Turn Rly |
| 7 | Micro relé | Relé parkovacích svetiel |
| 8 | 10 | Parkovacie světla Lt |
| 9 | 10 | Parkovacie světla T-Tow |
| 10 | 10 | Parkovacie světla Rt |
| 11 | Mini relé | Relé ventilátora chladiča Hi |
| 12 | 20 | FCM Batéria # 4 |
| 13 | 20 | FCM Batéria # 2 |
| 14 | 20 | Nastavitelný pedál |
| 15 | 20 | Faro mlhová světla Ft |
| 16 | 20 | Klakson |
| 17 | 20 | Zadní mlhová světla |
| 18 | 20 | FCM Batéria # 1 |
| 19 | 20 | Lt T-Tow Stop / Turn |
| 20 | 20 | FCM Batéria # 3 |
| 21 | 20 | Rt T-Tow Stop / Turn |
| 22 | 30 | FDCM Mod |
| 23 | 50 | Ventilátor chladiča |
| 24 | Mini relé | Ventilátor chladiča Lo Rly |
| 25 | Micro Relay | Ft Mlhová světla Rly |
| 26 | Micro Relay | Podpora nastavitelného pedálu |
| 27 | 15 | IOD # 1 |
| 28 | 20 | IOD # 2 (audio) |
| 29 | 10 | ORC (Ign R / .S) |
| 30 | 10 | ORC (Ign R / O) |
Jeep Grand Cherokee (2007) – schéma pojistky
Rok výroby: 2007
Interné pojistky
Pojistková skříňka se nachází v dolní části přístrojové desky, vlevo od sloupku řízení.
| Incavo | Fusibile a cartuccia | Mini fusibile | Popis |
| 1 | 30 | Zosilňovač zvuku (B +) | |
| 2) | 15 | Otvíratelná střecha (B +) | |
| 3) | 10 | Vyhrievané zrkadlo (EBL) | |
| 4 | 20 | Výstup napájania zadní (B +) | |
| 5 | 10 | Vyhrievanie zadního (R / O) (len XK) | |
| 6 | Rezerva (B +) | ||
| 7 | 20 | Zámky dverí (B +) | |
| 8 | 15 | Ovládanie Col Lock (B +) (ELV) | |
| 9 | 20 | Pwr Outlet (B +) | |
| 10 | 10 | Řídicí modul hlavnej převodovky (FDCM), ventilácia vykurovania, klimatizace (HVAC), skupina spínačov, spínač přístrojové desky, O / H, ventilácia vykurovania, relé klimatizácie (HVAC), asistent parkovania vzadu | |
| 11 | Rezerva (B +) |
| 12 | 10 | Úpravy dverí, mem. Světla Sw, O / H, světla na osvětlení IP, lampa vo vnútri odkladacej schránky (B +) | |
| 13 | 10 | Automatické čistenie (R / A) | |
| 14 | 20 | Zapaľovač cigariet Ltr (R / A) | |
| 15 | 10 | Senzory tlaku pneumatík (R / O) | |
| 16 | 10 | Řídicí modul řízení (SCM), Diag. Konektor, cluster (B +) | |
| 17 | 15 | Flipper Glass (B +) | |
| 19 | Rezerva (R / S) | ||
| 20 | 10 | Modul dálkového vstupu Sentry Key (SKREEM), cluster (R / S) | |
| 21 | Rezerva (oneskorenie Acc) | ||
| 22 | 15 | Zadní stěrač (B +) | |
| 24 | 10 | Relé centra distribuce energie (PDC), řídicí modul hlavnej převodovky (FDCM), řídicí modul předního (FCM) (R / S), A580 (R / S) | |
| 25 | 10 | Shifter Assy (BTSI), Trans. Spínač převodovky, ESP / ABS, cievka uvoľnenia brzdy (R / S) |
Pojistky pod podlahou (centrum distribuce energie)
Centrum distribuce energie se nachází v motorůém prostoru blízko batérie.
| Incavo | Fusibile a cartuccia | Mini fusibile | Popis |
| 1 | 40 | Ventola HVAC | |
| 2) | 30 | Prese elektrické | |
| 3) | 30 | Tergičristallo zadní / Štartovanie R / O | |
| 4 | 30 | Čerpadlo ABS | |
| 5 | 50 | Topení kabíny 1 (len na naftu) | |
| 6 | 50 | Automatické deaktivovanie (ASD) | |
| 7 | 30 | Zadní topení (len XK) | |
| 8 | 40 | Odznamovanie Acc / Sedadla | |
| 9 | 40 | Pwr Liftgate (len XK) | |
| 10 | 40 | Napájanie štartovacieho motora / blokovanie pripojenia (JB) | |
| 11 | 30 | Cig Ltr / T-Tow | |
| 12 | 40 | Ohřívač zadního okna (EBL) / vyhrievané zrkadlo | |
| 13 | 40 | Napájanie bloku spojenia (JB) | |
| 14 | 50 | Topení kabíny 2 (len na naftu) |
| 15 | 50 | Topení kabíny 3 (iba na naftu) | |
| 16 | 25 | Integrovaný modul napájania (IPM) / cievky | |
| 17 | Rezerva | ||
| 18 | 20 | Spojka EATX / AC | |
| 19 | 20 | Zapaľovanie Sw | |
| 20 | 30 | PCM Batt (iba benzín) | |
| 21 | 30 | Ventily ABS | |
| 22 | 20 | T-Tow (BUX) | |
| 23 | 20 | Řídicí modul motora konečného (FDCM) | |
| 24 | 20 | Palivové čerpadlo | |
| 25 | 20 | Řídicí modul motora konečného (FDCM) | |
| 26 | 15 | Řídicí modul skupiny motopropulsora (PCM), automatické deaktivovanie (ASD) (iba nafta) | |
| 27 | 15 | Brzdová světla / brzda | |
| 28 | 25 | Kontrolér novej generácie (NGC) / vstrekovače | |
| 29 | Rezerva | ||
| 30 | Rezerva |
Pojistky pod kapotou (modul napájania integrovaný)
| Incavo | Fusibile a cartuccia | Mini fusibile | Popis |
| 8 | 10 | Světla na parkovanie Lt | |
| 9 | 10 | Světla na parkovanie prívesu | |
| 10 | 10 | Světla Rt Park | |
| 12 | 20 | Batt # 4 řídicí modul předního (FCM) | |
| 13 | 20 | Batt # 2 řídicí modul předního (FCM) | |
| 14 | 20 | Nastavitelný pedál | |
| 15 | 20 | Mlhová světla Ft | |
| 16 | 20 | Klakson | |
| 17 | 20 | Zadní stěrač | |
| 18 | 20 | Batt # 1 řídicí modul předního (FCM) | |
| 19 | 20 | Lt Trailer-Tow Stop / Turn | |
| 20 | 20 | Batt # 3 řídicí modul předního (FCM) | |
| 21 | 20 | Rt Trailer-Tow Stop / Turn | |
| 22 | 30 | MOD. Řídicí modul motora koncového (FDCM) MOD | |
| 23 | 50 | Ventilátor chladiča | |
| 27 | 15 | Odběr při deaktivaci zapalování (IOD) # 1 | |
| 28 | 20 | Odběr při deaktivaci zapalování (IOD) # 2 | |
| 29 | 10 | Kontrolór obmedzenia prítomnosti cestujících (ORC) R / S | |
| 30 | 10 | R / O kontrolór obmedzenia prítomnosti cestujících (ORC) |
Jeep Grand Cherokee (2008) – schéma pojistkové skříňky
Rok výroby: 2008.
Pojistka zapalovače cigaret (napájecí zásuvka) v Jeep Grand Cherokee (2008) je pojistka 6 v pojistkové skříňce v motorůém prostoru.
Pojistky vnitřní
Panel pojistek se nachází v dolní části přístrojové desky, vlevo od sloupku řízení.
| Incavo | Fusibile a cartuccia | Mini fusibile | Popis |
| 1 | 30 | Zosilňovač zvuku (B +) | |
| 2) | 15 | Otváracia střecha (B +) | |
| 3) | 10 | Vyhrievané zrkadlo (EBL) | |
| 4 | 20 | Výstup napájania vzadu (B +) | |
| 5 | 10 | Topení HVAC (R / O) (iba veliteľ) | |
| 6 | Rezerva (B +) | ||
| 7 | 20 | Zamky dverí (B +) | |
| 8 | 15 | Kontrola Col Lock (B +) (ELV) | |
| 9 | 20 | Pwr Outlet (B +) | |
| 10 | 10 | Řídicí modul hlavnej převodovky (FDCM), ventilácia vykurovača, klimatizace (HVAC), skupina spínačov, spínač pojistkové skříňky, O / H, ventilácia vykurovača, relé klimatizácie (HVAC), asistent parkovania vzadu | |
| 11 | Rezerva (B +) |
| 12 | 10 | Úpravy dverí, mem. Lampy Sw, O / H, osvětlení na privítanie IP, lampa vo pojistkové skříňce (B +) | |
| 13 | 10 | Automatické čistenie (R / A) | |
| 14 | 20 | Cigar Ltr (R / A) | |
| 15 | 10 | Senzory tlaku v pneumatikách (R / O) | |
| 16 | 10 | Řídicí modul systému řízení (SCM), Diag. Konektor, cluster (B +) | |
| 17 | 15 | Flipper Glass (B +) | |
| 19 | Rezerva (R / S) | ||
| 20 | 10 | Modul vzdialeného vstupu Sentry Key (SKREEM), cluster (R / S) | |
| 21 | Rezerva (oneskorenie Acc) | ||
| 22 | 15 | Zadní stěrač (B +) | |
| 24 | 10 | Relé centra distribuce energie (PDC), řídicí modul hlavnej převodovky (FDCM), řídicí modul předního (FCM) (R / S), A580 (R / S) | |
| 25 | 10 | Shifter Assy (BTSI), Trans. Spínač převodovky, ESP / ABS, cievka uvoľnenia brzdy (R / S) |
Pojistky sotterránne (centrum distribuce energie)
Centrum distribuce energie se nachází v motorůém prostoru blízko batérie.
| Incavo. | Fus.
a cartuccia |
Mini
fus. |
Popis |
| 1 | 50 | Ohřívač PTC 1 (len Diesel) | |
| 2) | 40 | Světlomety HID | |
| 3) | 50 | Ohřívač PTC 2 (len Diesel) | |
| 4 | 30 | Elektrické zásuvky | |
| 5 | 50 | Ohřívač PTC 3 (len Diesel) | |
| 6 | 30 | Zapaľovač cigariet, Trail Tow Batt | |
| 7 | 40 | Elektrické ovládanie okien (len vodič) | |
| 8 | 40 | Motor štartovania, JB Power | |
| 9 | – | Rezerva | |
| 10 | – | Rezerva | |
| 11 | 40 | Ventilátor HVAC | |
| 12 | 30 | Zadní stěrač, zapnutie R / O | |
| 13 | 40 | Ohřívač zadního okna (EBL) / vyhrievané zrkadlo | |
| 14 | 30 | HVAC vzadu (ak je přítomné) | |
| 15 | – | Rezerva | |
| 16 | 50 | ASD | |
| 17 | 30 | Čerpadlo ABS | |
| 18 | 40 | Zdržanie príslušenstva, sedadla | |
| 19 | 40 | JB Power | |
| 20 | – | Rezerva | |
| 21 | 20 | Čerpadlo paliva |
| 22 | 20 | TCM, spojka klimatizácie | |
| 23 | 25 | Invertor | |
| 24 | 20 | Vyhrievané zadní sedadla | |
| 25 | 20 | Řídicí modul motora (FDCM) | |
| 26 | 15 | Brzdová světla | |
| 27 | 20 | Stěrač HD (ak je přítomný) | |
| 28 | 30 | Ventily ABS | |
| 29 | 20 | PCM Batt (len benzín) | |
| 30 | – | Rezerva | |
| 31 | – | Rezerva | |
| 32 | 15 | Řídicí modul motora (len naftový) | |
| 33 | 20 | Řídicí modul hlavnej převodovky (FDCM) E-Dif | |
| 34 | – | Rezerva | |
| 35 | 20 | Trail-Tow Mod (len BUX) | |
| 36 | – | Rezerva | |
| 37 | 20 | Zapaľovanie | |
| 38 | 20 | HID Ľavá | |
| 39 | 20 | HID Pravá | |
| 40 | 25 | Ovládač novej generácie (NGC), vstrekovače | |
| 41 | – | Rezerva | |
| 42 | – | Rezerva | |
| 43 | 25 | Cievky, aktory | |
| 44 | – | Rezerva |
Pojistky pod kapotou (modul napájania integrovaný)
| Incavo | Fusibile a cartuccia | Mini fusibile | Popis |
| 8 | 10 | Světla na parkovanie Lt | |
| 9 | 10 | Světla na parkovanie prívesu | |
| 10 | 10 | Světla Rt Park | |
| 12 | 20 | Batt # 4 řídicí modul předního (FCM) | |
| 13 | 20 | Batt # 2 řídicí modul předního (FCM) | |
| 14 | 20 | Nastavitelný pedál | |
| 15 | 20 | Mlhová světla Ft | |
| 16 | 20 | Klakson | |
| 17 | 20 | Zadní stěrač | |
| 18 | 20 | Batt # 1 řídicí modul předního (FCM) | |
| 19 | 20 | Lt Trailer-Tow Stop / Turn | |
| 20 | 20 | Batt # 3 řídicí modul předního (FCM) | |
| 21 | 20 | Rt Trailer-Tow Stop / Turn | |
| 22 | 30 | MOD. Řídicí modul motora koncového (FDCM) MOD | |
| 23 | 50 | Ventilátor chladiča | |
| 27 | 15 | Odpojení při vypnutí zapalování (IOD) # 1 | |
| 28 | 20 | Odpojení při vypnutí zapalování (IOD) # 2 | |
| 29 | 10 | Kontrolér obmedzenia prítomnosti cestujících (ORC) R / S | |
| 30 | 10 | R / O kontrolér obmedzenia prítomnosti cestujících (ORC) |
Jeep Grand Cherokee (2014) – schéma pojistky
Rok výroby: 2014.
Pojistka zapalovače cigaret (napájecí zásuvka) v Jeep Renegade pojistka F93 se nachází v pojistkové skříňce.

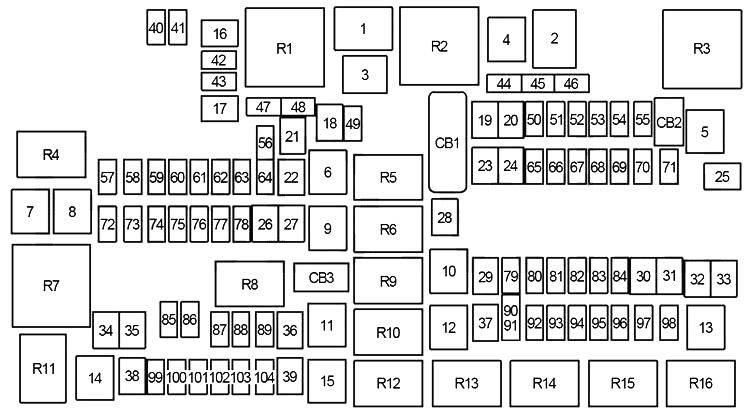

Centrum distribuce energie
Pojistková skříňka se nachází v motorůém prostoru blízko batérie.
| Číslo | Pojistka s kartúšou | Micro | Popis |
| F03 | 60 A žltá | — | Ventilátor |
| F05 | 40 A zelená | — | Kompresor pneumatického odpruženia (ak je přítomný) |
| F06 | 40 A zelená | — | Čerpadlo proti blokovaniu bŕzd/elektronická kontrola stability |
| F07 | 40 A zelená | — | Elektromagnet štartovacieho motora |
| F08 | 40 A zelená | — | Senzory emisií (iba motor Diesel) |
| F09 | 40 A zelená | — | Ohřívač na naftu (iba motor Diesel) |
| F10 | 40 A zelená | — | Kontrolór karosérie #2/Exteriérové osvětlení |
| F11 | 30 A ružová | — | Elektrická brzda pre príves — v závislosti od vybavenia |
| F12 | 40 A zelená | — | Kontrolór karosérie #3/Interiérové osvětlení |
| F13 | 40 A zelená | — | Predná časť motora ventilátora |
| F14 | 40 A zelená | — | Kontrolór karosérie #4/Napájanie zámkov |
| F17 | 30 A ružová | — | Uvoľnenie opierky hlavy – ak je přítomné |
| F20 | 30 A ružová | — | Modul dverí pre cestujících |
| F22 | 20 A žltá | — | Řídicí modul motora |
| F23 | 30 A ružová | — | Kontrolór karosérie #1 |
| F24 | 30 A ružová | — | Modul dverí vodiča |
| F25 | 30 A ružová | — | Tretie přední stěrače |
| F26 | 30 A ružová | — | Systém proti blokovaniu/modul kontroly stability/ventily |
| F28 | 20 A žltá | — | Osvětlení cúvania pre príves – ak je přítomné |
| F29 | 20 A žltá | — | Osvětlení parkovania pre príves – ak je přítomné |
| F30 | 30 A ružová | — | Zásuvka pre príves – ak je prítomná |
| F32 | 30 A ružová | — | Řídicí modul systému prenosu |
| F34 | 30 A ružová | — | Kontrola mechanizmu diferenciálu s obmedzeným sklzom |
| F35 | 30 A ružová | — | Otvorená střecha – ak je prítomná |
| F36 | 30 A ružová | — | Zadní ventilátor |
| F37 | 30 A ružová | — | Zadní ventilátor – ak je přítomný |
| F38 | 30 A ružová | — | Invertor výkonu 115 V AC — ak je přítomný |
| F39 | 30 A ružová | — | Elektrické dvere – ak sú přítomné |
| F40 | 10 A červená | — | Deň světla |
| F42 | — | 20 A žltá | Klakson |
| F44 | — | 10 A červená | Diagnostický port |
| F46 | — | 10 A červená | Monitorovanie tlaku pneumatík |
| F49 | — | 10 A červená | Integrovaná riadiaca jednotka;
Kontrola klímy. |
| F50 | — | 20 A žltá | Řídicí modul pneumatického odpruženia – ak je přítomný |
| F51 | — | 10 A červená | Modul zapalování;
Štartovanie bez kľúča; Uzamknutí sloupku řízení. |
| F52 | — | 5 A světlo hnedá | Senzor batérie |
| F53 | — | 20 A žltá | Príves – směrovky/stop světla na levé strane – ak sú přítomné |
| F56 | — | 15 A modrá | Dodatočný obsah (len motor Diesel) |
| F57 | — | 15 A modrá | Transfer |
| F59 | — | 10 A červená | Čistiaca pumpa (len motor Diesel) |
| F60 | — | 15 A modrá | Řídicí modul převodovky |
| F62 | — | 10 A červená | Spojka klimatizácie |
| F63 | — | 20 A žltá | Zapaľovacie cievky (benzin);
Ohřívač AdBlue (diesel). |
| F64 | — | 25 A prírodná | Vstrekovače paliva;
Systém převodovky. |
| F66 | — | 10 A červená | Spínače strešného okna, okno pre cestujících, senzor dažďa |
| F67 | — | 15 A modrá | CD/DVD/modul hands-free Bluetooth – ak je přítomný |
| F68 | — | 20 A žltá | Motor zadního stěrača |
| F70 | — | 20 A žltá | Motor palivovej pumpy |
| F71 | — | 30 A zelená | Audio zosilňovač |
| F73 | — | 15 A modrá | HID světlomety vpravo |
| F74 | — | 20 A žltá | Vacuum pumpa bŕzd – ak je prítomná |
| F76 | — | 10 A červená | Systém proti zablokovaniu bŕzd;
Elektronická kontrola stability. |
| F77 | — | 10 A červená | Řídicí modul systému převodovky;
Modul odpojenia přední osi. |
| F78 | — | 10 A červená | Řídicí modul motora/elektrická asistencia řízení – v závislosti od vybavenia |
| F80 | — | 10 A červená | Univerzálny mechanizmus na otváranie garážových dverí;
Kompas; Modul proti krádeži. |
| F81 | — | 20 A žltá | Blikače/stop světla pre príves vpravo |
| F82 | — | 10 A červená | Řídicí modul sloupku řízení;
Tempomat. |
| F83 | — | 10 A červená | Dvere paliva |
| F84 | — | 15 A modrá | Spínače |
| F85 | — | 10 A červená | Modul airbagu |
| F86 | — | 10 A červená | Modul airbagu |
| F87 | — | 10 A červená | Pneumatické odpruženie;
Príves; Řídicí modul sloupku řízení. |
| F88 | — | 15 A modrá | Prístrojový panel |
| F90/91 | — | 20 A žltá | Napájecí zdroj (zadní sedadla) na výber |
| F91 | — | 10 A červená | Zadná kontrolka konzoly – ak je prítomná |
| F93 | — | 20 A žltá | Zapaľovač cigariet |
| F94 | — | 10 A červená | Modul převodovky/převodovky |
| F95 | — | 10 A červená | Kamera na cúvanie;
Asistent parkovania. |
| F96 | — | 10 A červená | Spínač vyhrievania zadního sedadla/nabíjania blikania – ak je přítomný |
| F97 | — | 25 A prírodná | Vyhrievané zadní sedadla a vyhrievaný volant – v závislosti od vybavenia |
| F98 | — | 25 A prírodná | Vyhrievané přední sedadla – ak sú přítomné |
| F99 | — | 10 A červená | Řídicí modul klimatizácie;
Systém asistencie vodičovi. |
| F100 | — | 10 A červená | Aktívne tlmenie – ak je přítomné |
| F101 | — | 15 A modrá | Elektrochromatické zrkadlo;
Inteligentné dálková světla – ak sú přítomné. |
| F103 | — | 10 A červená | Vyhrievanie kabíny (len motor Diesel) |
| F104 | — | 20 A žltá | Napájecí zdroj (prístrojový panel/stredová konzola) |
Jeep Grand Cherokee – schéma pojistkové skříňky
Rok výroby: 2020, 2021.
Pojistky zapalovače cigaret (napájecí zásuvky) v Jeep Grand Cherokee sú pojistky F90/F91 (napájecí zásuvka (zadní sedadla), F93 (zapaľovač cigariet) a F104 (napájecí zásuvky (přístrojová deska/střední konzola/zavazadlový prostor – v závislosti od vybavenia)) v pojistkové skříňce motorůého priestoru.

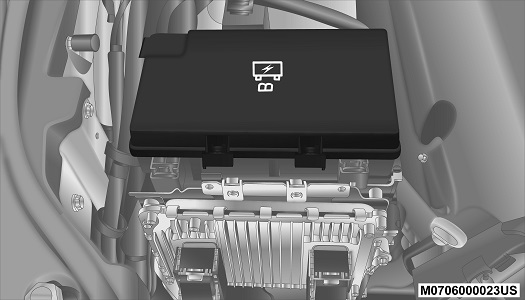

Úplne integrovaný modul napájania se nachází v motorůém prostoru, vedľa terminálov batérie. Toto centrum obsahuje pojistky s kartušou, mikrorelé, relé a spínače. Popis každé pojistky a komponentu může byť vytištěno na vnitřním veku, jinak je číslo ubytovania každé pojistky vytištěno na vnitřním veku, odpovídající tabulce níže.
2020
| Umiestnenie | Pojistka s cartridgou | Micropojistka | Popis |
| Umiestnenie | Pojistka s cartridgou | Micropojistka | Popis |
| F03 | 60 A žltá | – | Ventilátor chladiča — ak je přítomný |
| F05 | 40 A zelená | – | Kompresor pneumatického odpruženia — ak je přítomný |
| F06 | 40 A zelená | – | Čerpadlo proti zablokovaniu/elektronická kontrola stability |
| F07 | 30 Amp Ružová | – | Elektromagnet štartovacieho motora |
| F09 | 30 Amp Ružová | – | Zohriávač na naftu (len motor Diesel);
Čerpadlo podtlaku bŕzd/ |
| F10 | 40 A zelená | – | Kontrolér karosérie;
Externé osvětlení #2. |
| F11 | 30 Amp Ružová | – | Elektrická brzda pre ťahanie prívesu — v závislosti od vybavenia |
| F12 | 40 A zelená | – | Kontrolér karosérie #3;
Blokovania napájania. |
| F13 | 40 A zelená | – | Ventilátor předního motora |
| F14 | 40 A zelená | – | Kontrolér karosérie #4;
Externé osvětlení #1. |
| F15 | 40 A zelená | – | Radiátor s nízkou teplotou (LTR);
Čerpadlo chladenia motora — v závislosti od vybavenia. |
| F17 | 30 Amp Ružová | – | Umývač světlometov — ak je přítomný |
| F19 | 20 A modrá | – | Elektromagnet opierky hlavy — ak je přítomný |
| F20 | 30 Amp Ružová | – | Modul dverí pasažiera |
| F22 | 20 A modrá | – | Řídicí modul motora |
| F23 | 30 Amp Ružová | – | Interné osvětlení #1 |
| F24 | 30 Amp Ružová | – | Modul dverí vodiča |
| F25 | 30 Amp Ružová | – | Přední stěrače |
| F26 | 30 Amp Ružová | – | Modul proti zablokovaniu/riadenie stability, ECU a ventily |
| F28 | 20 A modrá | – | Světla cúvania prívesu — ak sú přítomné |
| F29 | 20 A modrá | – | Parkovacie světla pre ťahanie prívesu — ak sú přítomné |
| F30 | 30 Amp Ružová | – | Ťahanie prívesu (zásuvka);
Ťahanie prívesu (elektrická brzda oddelená); Ťahanie prívesu (BUX) — v závislosti od vybavenia. |
| F32 | 30 Amp Ružová | – | Řídicí modul systému trakcie |
| F34 | 30 Amp Ružová | – | Kontrola mechanizmu diferenciálu s obmedzeným sklzom — ak je přítomný |
| F35 | 30 Amp Ružová | – | Otvorená střecha — ak je prítomná |
| F36 | 30 Amp Ružová | – | Umývač světlometov vzadu |
| F37 | 25 A Čistá | – | Motor zadního ventilátora — ak je přítomný |
| F38 | 30 Amp Ružová | – | Inverter 115 V AC — ak je přítomný |
| F39 | 30 Amp Ružová | – | Elektrické dvere — ak sú přítomné |
| F40 | – | 10 A červená | Denní světla/nastavenie světlometov |
| F42 | – | 20 A žltá | Klakson |
| F44 | – | 10 A červená | Diagnostický port |
| F45 | – | 5 A Hnedá | Bezpečnostný port IT |
| F49 | – | 10 A červená | Integrovaný centrálny komín/klimatizace |
| F50 | – | 20 A žltá | Řídicí modul pneumatického odpruženia/diferenciálu s obmedzeným sklzom — v závislosti od vybavenia |
| F51 | – | 15 A modrá | Kolo KIN/RF/zamknutí sloupku řízení — ak je přítomné |
| F53 | – | 20 A žltá | Ťahanie prívesu — směrovky/stop světla vlevo — ak sú přítomné |
| F56 | – | 15 A modrá | Dodatočný obsah (len motor Diesel) |
| F57 | – | 20 A žltá | Senzor NOX — ak je přítomný |
| F58 | – | 15 A modrá | HID světla vlevo — ak sú přítomné |
| Umiestnenie | Patrónová pojistka | Microfusibile | Popis |
| F59 | – | 10 A červená | Čistiaca pumpa (iba motor Diesel) |
| F60 | – | 15 A modrá | Řídicí modul převodovky |
| F61 | – | 10 A červená | Řídicí modul převodovky;
PM senzor (iba motor Diesel). |
| F62 | – | 10 A červená | Spojka klimatizácie |
| F63 | – | 20 A žltá | Zapaľovacie cievky;
Kondenzátory zapalovacích cievok; Aktivátor ventilu s krátkym zdvihom — v závislosti od vybavenia (Plyn); Ohřívač močoviny (Diesel). |
| F64 | – | 25 A čistá | Palivové vstrekovače;
Systém trakcie. |
| F66 | – | 10 A červená | Otvíratelná střecha;
Senátor dažďa; Vnitřní zrkadlo; USB port; DSCR; DTV — v závislosti od vybavenia. |
| F67 | – | 15 A modrá | CD/DVD/UCI port;
USB nabíjací port. |
| F68 | – | 20 A žltá | Motor zadního stěrača |
| F69 | – | 15 A modrá | Kanál Spotlight — ak je přítomný |
| F70 | – | 20 A žltá | Motor palivovej pumpy |
| F71 | – | 30 A zelená | Zosilňovač/ANCM — ak je přítomný |
| F72 | – | 10 A červená | ECM |
| F73 | – | 15 A modrá | HID RT světlomet — ak je přítomný |
| F75 | – | 10 A červená | Kontrola dvoch batérií — ak je prítomná |
| F76 | – | 10 A červená | Systém ABS;
Elektronická kontrola stability. |
| F77 | – | 10 A červená | Řídicí modul systému trakcie;
Modul odpojenia přední nápravy — v závislosti od vybavenia. |
| F78 | – | 10 A červená | Řídicí modul motora/elektrická asistencia řízení |
| F80 | – | 10 A červená | Univerzálny mechanizmus na otváranie garážových dverí;
Antivandal modul — v závislosti od vybavenia; Siréna — v závislosti od vybavenia. |
| F81 | – | 20 A žltá | Osvětlení odbočovania/zastavenia vpravo pre ťahanie prívesu — ak sú přítomné |
| F82 | – | 10 A červená | Řídicí modul sloupku řízení;
Tempomat; DTV — v závislosti od vybavenia. |
| F83 | – | 10 A červená | Dvere palivovej nádrže |
| F84 | – | 15 A modrá | Prístrojová doska |
| F85 | – | 10 A červená | Modul airbagu |
| F86 | – | 10 A červená | Modul airbagu |
| F87 | – | 10 A červená | Pneumatické odpruženie — ak je přítomné |
| F88 | – | 15 A modrá | Prístrojová doska/SGW/ITBM — ak je přítomné |
| F90/F91 | – | 20 A žltá | Napájecí zdroj (zadní sedadla/priestor na batožinu) na výber |
| F92 | – | 10 A červená | Světlo zadní konzoly — ak je přítomné |
| F93 | – | 20 A žltá | Zapaľovač |
| F94 | – | 10 A červená | Modul převodovky/převodovky |
| F95 | – | 10 A červená | Zadná kamera;
Senzor mrtvého úhlu — ak je přítomný. |
| F96 | – | 10 A červená | Spínač vyhrievania zadního sedadla;
Nabíjač bleskovej lampy — ak je přítomný. |
| F97 | – | 20 A žltá | Vyhrievané zadní sedadla a vyhrievaný volant — v závislosti od vybavenia |
| F98 | – | 20 A žltá | Ventilované/vyhrievané přední sedadla — v závislosti od vybavenia |
| F99 | – | 10 A červená | Modul klimatizačných systémov;
Asistencia vodiča; HALF; Asistent parkovania. |
| F100 | – | 10 A červená | Aktívne tlmenie — ak je přítomné |
| F101 | – | 15 A modrá | Senzor teploty;
Senzor vlhkosti. |
| F102 | – | 15 A modrá | Rezerva |
| F103 | – | 10 A červená | Ohřívač kabíny (iba motor Diesel)/zadní topení, ventilácia a klimatizace — v závislosti od vybavenia |
| F104 | – | 20 A žltá | Napájacie zásuvky (přístrojová deska/stredová konzola/zadní zavazadlový prostor — v závislosti od vybavenia) |
| Relé | |||
| K1 | Ventilátor chladiča (nízka rýchlosť) | ||
| K2 | Ventilátor chladiča (vysoká rýchlosť) | ||
| K3 | Pneumatické odpruženie | ||
| K4 | Selektívna katalytická redukcia (SCR) | ||
| K5 | Automatické vypnutie (řídicí modul trakčného systému) | ||
| K6 | Zapaľovanie (štart/príslušenstvo č. 1) | ||
| K7 | Motor štartéra | ||
| K8 | Zapaľovanie (Run/Start) | ||
| K9 | Zahrievač paliva (č. 1); Čerpadlo vzduchu (č. 2) |
||
| K10 | EBL | ||
| K11 | – | ||
| K12 | Zapaľovanie (Run/Solo č. 2) | ||
| K13 | Zahrievač rámu | ||
| K14 | Zapaľovanie (štart/príslušenstvo č. 2) | ||
| K15 | Zapaľovanie (štart/Solo č. 1) | ||
| K16 | Motor ventilátora |
2021
| Umiestnenie | Pojistka s cartridgou | Micropojistka | Popis |
| * Ak je přítomné | |||
| Umiestnenie | Pojistka s cartridgou | Micropojistka | Popis |
| * Ak je přítomné | |||
| F01 | – | – | Rezervný |
| F02 | – | – | Rezervný |
| F03 | 60 A žltá | – | Ventilátor Rad * |
| F04 | – | – | Rezervný |
| F05 | 40 A zelená | – | Kompenzácia pneumatického odpruženia* |
| F06 | 40 A zelená | – | ABS čerpadlo |
| F07 | 30 Amp Ružová | – | Elektromagnet štartéra |
| F08 | – | – | Rezervný |
| F09 | 30 Amp Ružová | – | Nafta HTR (iba Diesel motor)*;
VAC čerpadlo*. |
| F10 | 40 A zelená | – | CBC#2;
Externé světlo. |
| F11 | 30 Amp Ružová | – | Elektrická brzda pre ťahanie prívesu * |
| F12 | 40 A zelená | – | CBC #2;
Napájanie centrálneho zámku |
| F13 | 40 A zelená | – | HVAC BLWR MTR |
| F14 | 40 A zelená | – | CBC #4;
Externé světlo |
| F15 | 40 A zelená | – | (LTR) Chladenie motora * |
| F 16 | – | – | Rezervný |
| F17 | 30 Amp Ružová | – | Umývač světlometov * |
| F18 | – | – | Rezervný |
| F19 | 20 A modrá | – | Elektromagnetický opierka hlavy * |
| F20 | 30 Amp Ružová | – | Úprava dverí pre cestujících |
| F21 | – | – | Rezervný |
| F22 | 20 A modrá | – | ECM*;
PCM*. |
| F23 | 30 Amp Ružová | – | CBC #1;
Interné světlo. |
| F24 | 30 Amp Ružová | – | Úprava dverí pre vodiča |
| F25 | 30 Amp Ružová | – | Stěrače |
| F26 | 30 Amp Ružová | – | Ventily ESP/ECU |
| F27 | – | – | Rezervný |
| F28 | 20 A modrá | – | TRLR Ťahanie B/U* |
| F29 | 20 A modrá | – | Parkovanie prívesu TRLR* |
| F30 | 30 Amp Ružová | – | TRLR Napájanie ťahania* |
| F31 | – | – | Rezervný |
| F32 | 30 Amp Ružová | – | DTCM |
| F33 | – | – | Rezervný |
| F34 | 30 Amp Ružová | – | ELSD* |
| F35 | 30 Amp Ružová | – | Otvíratelná střecha* |
| F36 | 30 Amp Ružová | – | EBL |
| F37 | 25 A Čistá | – | HVAC RR Ventilátor MTR* |
| F38 | 30 Amp Ružová | – | Inverter 115 V AC * |
| F39 | 30 Amp Ružová | – | PLG |
| F40 | – | 10 A červená | DRL;
Světlomet LVL*. |
| F41 | – | – | Rezervný |
| F42 | – | 20 A žltá | Klakson |
| F43 | – | – | Rezervný |
| F44 | – | 10 A červená | Diagnostický port |
| F45 | – | 5 A Hnedá | Port bezpečnosti informačných technológií |
| F46 | – | – | Rezervný |
| F47 | – | – | Rezervný |
| F48 | – | – | Rezervný |
| F49 | – | 10 A červená | ICS/HVAC |
| F50 | – | 20 A žltá | Pneumatické odpruženie MOD*;
ELSD*. |
| Umiestnenie | Patrónová pojistka | Microfusibile | Popis |
| * Ak je přítomné | |||
| F51 | – | 15 A modrá | Mozzo KIN/RF/blokovanie sloupku řízení — ak je přítomné |
| F53 | – | 20 A žltá | Ťahanie prívesu — směrovky/stop světla vlevo — ak sú přítomné |
| F54 | – | – | Rezerva |
| F55 | – | – | Rezerva |
| F56 | – | 15 A modrá | PCM* |
| F57 | – | 20 A žltá | NOX SNSRS*;
PM SNSR*; Ohřívač paliva* |
| F58 | – | 15 A modrá | HID světlomety LT * |
| F59 | – | 10 A červená | Relé čerpadiel SCR* |
| F60 | – | 15 A modrá | TCM |
| F61 | – | 10 A červená | Senzor PM |
| F62 | – | 10 A červená | Spojka klimatizácie |
| F63 | – | 20 A žltá | Zapaľovacie cievky *;
Senzory DSL* |
| F64 | – | 25 A čistá | Vstrekovače paliva/PCM/ECM |
| F65 | – | – | Rezerva |
| F66 | – | 10 A červená | Otvíratelná střecha*/ LRSM*/ RVM/DSCR;
USB port/DTV*. |
| F67 | – | 15 A modrá | CD/DVD/UCI/USB port |
| F68 | – | 20 A žltá | Zadní stěrač |
| F69 | – | 15 A modrá | Spot LT kanál * |
| F70 | – | 20 A žltá | Čerpadlo paliva |
| F71 | – | 30 A zelená | Zosilňovač*/ ANCM* |
| F72 | – | 10 A červená | ECM*/PCM* |
| F73 | – | 15 A modrá | HID světlomety RT * |
| F74 | – | – | Rezerva |
| F75 | – | 10 A červená | CTRL dvojitého krídla * |
| F76 | – | 10 A červená | ESP |
| F77 | – | 10 A červená | DTCM/ELSD* |
| F78 | – | 10 A červená | ECM/PCM/EPS |
| F79 | – | – | Rezerva |
| F80 | – | 10 A červená | UGDO/ITM/SIRENA |
| F81 | – | 20 A žltá | TRLR Hol RT/ Stop * |
| F82 | – | 10 A červená | SCCM/cruise control/DTV * |
| F83 | – | 10 A červená | Dvierka palivovej nádrže |
| F84 | – | 15 A modrá | Skupina |
| F85 | – | 10 A červená | ORC (airbag) |
| F86 | – | 10 A červená | ORC (airbag) |
| F87 | – | 10 A červená | Úprava pneumatického odpruženia* |
| F88 | – | 15 A modrá | Prístrojová doska / SGW / ITBM * |
| F89 | – | – | Rezerva |
| F90 | – | – | Rezerva |
| F91 | – | 20 A žltá | Napájecí zdroj (zadní sedadla/zavazadlový prostor) podľa výberu |
| F92 | – | 10 A červená | Světlo konzoly RR *RR PWR |
| F93 | – | 20 A žltá | Zapaľovač |
| F94 | – | 10 A červená | SBW/Transfer SW |
| F95 | – | 10 A červená | Zadná kamera / senzor mrtvého úhlu * |
| F96 | – | 10 A červená | Ohřívač pravého sedadla SW* |
| F97 | – | 20 A žltá | PRAVÉ SEDADLO HTD/HTD STR VOLANT* |
| F98 | – | 20 A žltá | PREDNÉ HTD STS / Ventilátor STS * |
| F99 | – | 10 A červená | HVAC/DASM/HLFM/PRKTRONX |
| F100 | – | 10 A červená | Aktívne tlmenie * |
| F101 | – | 15 A modrá | HI-Belki ECCM/SMRT* |
| F102 | – | 15 A modrá | Rezerva |
| F103 | – | 10 A červená | Ohřívač kabíny (iba motor Diesel)/zadní vykurovanie, ventilácia a klimatizace — v závislosti od vybavenia |
| F104 | – | 20 A žltá | Napájacie zásuvky (přístrojová deska/stredová konzola/zadní zavazadlový prostor — v závislosti od vybavenia) |
| Relé | |||
| K1 | Ventilátor chladiča (nízka rýchlosť) | ||
| K2 | Ventilátor chladiča (vysoká rýchlosť) | ||
| K3 | Pneumatické odpruženie | ||
| K4 | Selektívna katalytická redukcia (SCR) | ||
| K5 | Automatické vypnutie (řídicí modul systému trakcie) | ||
| K6 | Zapaľovanie (štart/komponenty č. 1) | ||
| K7 | Motor štartéra | ||
| K8 | Zapaľovanie (Spustiť/Štart) | ||
| K9 | Ohřívač paliva (č. 1); Čerpadlo vzduchu (č. 2) |
||
| K10 | EBL | ||
| K11 | – | ||
| K12 | Zapaľovanie (Spustiť/Solo č. 2) | ||
| K13 | Ohřívač rámu | ||
| K14 | Zapaľovanie (štart/komponenty č. 2) | ||
| K15 | Zapaľovanie (štart/Solo č. 1) | ||
| K16 | Motor ventilátora |
POISTKY POD KAPOTOU
Centrum distribuce energie (PDC) se nachází na strane pre cestujících v motorůém prostoru, za světlometem. Toto centrum obsahuje pojistky na kartuš, mikrorelé, relé a spínače. Popis každé pojistky a komponentu může byť vytištěno na vnitřním veku, jinak je číslo dutiny každé pojistky vytištěno na vnitřním veku, odpovídající tabulce níže.
POZOR:
- Během instalace veku centra distribuce energie je důležité zabezpečiť, aby bolo veko správně umístěné a úplne uzamčené. Nedodržení tohto může způsobit vniknutí vody do centra distribuce energie a může způsobit poruchu elektrického systému.
Centrum distribuce energie
Poznámka:
Pojistky bezpečnostních systémov musia byť servisované autorizovaným predajcom.
| Priestor | Pojistka cartridge | Micropojistka | Popis |
| * Ak je přítomný | |||
| Priestor | Pojistka cartridge | Micropojistka | Popis |
| * Ak je přítomný | |||
| F01 | – | – | Manuální klika |
| F02 | – | – | Rezerva |
| F03 | 500 A Šedá | – | Motor na štartovanie |
| F04 | 250 A Šedá | – | Alternátor |
| F05 | – | – | Rezerva |
| F06 | – | – | Vstup pomocnej batérie |
| F07 | 100 A Šedá | – | Ventilátor chladiča |
| F08 | 80 Amp Šedá | – | Modul elektrickej asistencie řízení (EPS) #1 |
| F09 | 80 Amp Šedá | – | Modul elektrickej asistencie řízení (EPS) #2 |
| F10 | 80 Amp Šedá | – | Kanál pre IPDC |
| F11 | 150 A Šedá | – | PCR * |
| F12 | – | – | Nie je obsadené |
| F13 | 40 A Zelená | – | Motor na štartovanie |
| F14 | – | 10 A Červená | GNMM / VPMS* |
| F15 | – | 10 A Červená | ECM* |
| F 16 | – | 15 A Modrá | Skupina |
| F17A | – | 10 A Červená | EPS |
| F17B | – | – | Nie je obsadené |
| F18 | 30 Amp Ružová | – | Striekacia tryska světlometov |
| F19 | 30 Amp Ružová | – | Ventily BSM #2* |
| F20 | – | – | Nie je obsadené |
| F21 | – | – | Nie je obsadené |
| F22 | – | – | Nie je obsadené |
| F23A | – | 10 A Červená | ECM / EPS / PIM / SLM / GPF |
| F23B | – | 10 A Červená | PNEUMATICKÉ ZAVESENIE / ELSD RR |
| F24 | – | – | Nie je obsadené |
| F25 | – | – | Nie je obsadené |
| F26 | 50 A Červená | – | Motor BSM #2* |
| F27 | 30 Amp Ružová | – | Usmerňovač zadní (EBL) |
| F28 | – | – | Nie je obsadené |
| F29 | – | – | Nie je obsadené |
| F30 | – | – | Nie je obsadené |
| F31 | – | – | Nie je obsadené |
| F32 | – | – | Nie je obsadené |
| F33 | – | – | Nie je obsadené |
| F34 | – | – | Nie je obsadené |
| F35 | – | – | Nie je obsadené |
| F36 | 50 A Červená | – | Kanál BCM č. 1 |
| F37 | 30 Amp Ružová | – | DTCM |
| F38 | – | – | Nie je obsadené |
| F39 | – | – | Nie je obsadené |
| F40 | – | 5 A Hnedá | Senzor batérie #1 |
| F41 | – | 20 A Žltá | MAPA CADM* |
| F42 | – | – | Nie je obsadené |
| F43 | – | 10 A Červená | Řídicí modul motora (ECM) |
| F44 | – | – | Nie je obsadené |
| F45 | – | 15 A Modrá | Odpojovač přední osi |
| F46 | – | – | Nie je obsadené |
| F47 | – | – | Nie je obsadené |
| F48 | – | 10 A Červená | CPWAM |
| F49 | – | – | Nie je obsadené |
| F50 | – | – | Nie je obsadené |
| F51 | – | 20 A Žltá | Čerpadlo paliva |
| F52 | – | – | Nie je obsadené |
| Priehlad | Pojistka s náplňou | Microfusibile | Popis |
| * Ak je přítomný | |||
| F53 | – | – | Nie je obsadené |
| F54 | – | 20 A Žltá | Světlomet LT |
| F55 | – | 15 A Modrá | BPCM * |
| F56 | – | – | Nie je obsadené |
| F57 | – | – | Nie je obsadené |
| F58 | – | – | Nie je obsadené |
| F59 | – | – | Nie je obsadené |
| F60 | – | – | Nie je obsadené |
| F61 | – | – | Nie je obsadené |
| F62 | – | – | Nie je obsadené |
| F63 | – | 20 A Žltá | Striekacia tryska přední komory |
| F64 | – | 15 A Modrá | Řídicí modul Smart Bar (ASBS) |
| F65 | – | 15 A Modrá | Kryt mriežky ACT / Ventil chladenia zadní osi ACT / Aktívna clona vzduchu |
| F66 | – | 20 A Žltá | Klakson |
| F67 | – | 10 A Červená | DTCM / ASBS / Montáž motora prepínateľná / BSM #2 |
| F68 | – | 20 A Žltá | Světlomet RT |
| F69 | – | – | Nie je obsadené |
| F70 | – | 20 A Žltá | Bobina IGN / Kondenzátory IGN / Vstrekovanie paliva |
| F71 | – | – | Nie je obsadené |
| F72 | – | – | Nie je obsadené |
| F73 | – | – | Nie je obsadené |
| F74 | – | – | Nie je obsadené |
| F75 | – | – | Nie je obsadené |
| F76 | – | 5 A Béžová | IDCM * |
| F77 | – | 20 A Žltá | TCM SBW |
| F78 | – | 20 A Žltá | ECM |
| F79 | – | 10 A Červená | Veko palivovej nádrže / ELCM / Vstrekovače paliva * |
| F80 | 20 A Modrá | – | ECM |
| F81 | 40 A Zelená | – | Kanál BCM |
| F82 | – | – | Nie je obsadené |
| F83 | 40 A Zelená | – | Čerpadlo kvapaliny chladenia LTR* / Čerpadlo oleja Trans * |
| F84 | – | – | Nie je obsadené |
| F85 | – | 10 A Červená | PCR |
| F86 | 50 A Červená | – | Napájanie BSM #1 – Ventily |
| F87 | – | – | Nie je obsadené |
| F88 | 50 A Červená | – | Motor štartovania BSM č. 1 |
| F89 | – | – | Nie je obsadené |
| F90 | – | – | Nie je obsadené |
| F91 | – | – | Nie je obsadené |
| F92 | 20 A Modrá | – | Přední ohřívač |
| F93 | – | – | Nie je obsadené |
| F94 | – | 10 A Červená | Spojka kompresora klimatizácie |
| F95 | – | 10 A Červená | Radiátor Batt * |
| F96 | – | 5 A Béžová | Výber radiátora studeného * |
| F97 | – | – | Nie je obsadené |
| F98 | – | – | Nie je obsadené |
| F99 | – | – | Nie je obsadené |
| F100A | – | – | Nie je obsadené |
| F100B | – | – | Nie je obsadené |
| F101 | – | – | Nie je obsadené |
| F102 | – | – | Nie je obsadené |
| F103 | 30 Amp Ružová | – | Predná kefa |
| F104A | – | 15 A Modrá | Pasívne čerpadlo pri nízkej teplote PECP * |
| F104B | – | 15 A Modrá | Pomocné čerpadlo pri vysokej teplote AHP * |
| F105A | – | 15 A Modrá | Aktívne čerpadlo pri nízkej teplote BCP * |
| F105B | – | 15 A Modrá | Čerpadlo kvapaliny chladenia LTR |
VNÚTORNÉ CENTRUM DISTRIBÚCIE ENERGIE
Vnitřní centrum distribuce energie se nachází pod stĺpikom řízení na strane vodiča vozidla. Toto centrum obsahuje pojistky s cartridgami, mikrorelé, relé a spínače. Čísla pojistek sú uvedené vedľa každého konektora pojistky, popisy pojistek zodpovedajú tabulce níže.
Poloha Interná PDC
Poznámka:
Pojistky systémov bezpečnosti musia byť obsluhované autorizovaným predajcom.
<td class=”entry
| Priestor | Pojistka s kartušou | Microfusibile | Popis |
| * Ak je přítomné | |||
| Priestor | Pojistka s kartušou | Microfusibile | Popis |
| * Ak je přítomné | |||
| F01 | – | – | Rezervný |
| F02 | 25 A Čistý | – | Slnečná clona MTR Strecha Dvojité Sklo / Strecha MTR Jedno Sklo |
| F03 | – | 15 A Modrý | MOD Ohřívač Sedadla Předního (Riadenie)* |
| F04 | – | 10 A Červený | Nočný Modul / Monitorovacia Kamera Kontrolóra (DMC) |
| F05 | – | – | Rezervný |
| F06 | – | – | Rezervný |
| F07 | – | – | Rezervný |
| F08 | – | 15 A Modrý | Modul Automatické Převodovky (AGSM) / Zámek Sloupku Řízení |
| F09 | – | – | Rezervný |
| F10 | 40 A Zelený | – | Motor Ventilátora HVAC |
| F11 | – | – | Rezervný |
| F12 | – | 20 A Žltý | Zapaľovač na Cigarety |
| F13 | – | 10 A Červený | Assy Zrkadlo Spätného Pohľadu Interné / Digitálna TV (DTV) – Čína – Japonsko / Strecha Jedno – Dvojité Sklo / Dvere UC1 Dvojité USB RR / Monitorovacia Kamera Interná |
| F14 | – | – | Rezervný |
| F15A | – | – | Rezervný |
| F15B | – | – | Rezervný |
| F 16 | – | 10 A Červený | MOD ORC |
| F17 | – | – | Rezervný |
| F18 | – | – | Rezervný |
| F19 | – | – | Rezervný |
| F20 | – | 10 A Červený | Skupina Konzoly Ventilácie (OHC) s Slnečnou Clonou / Modul Signálnej Invázie / Senzor Invázie / Siréna / Displej Head-Up (HUD) / Digitálna TV (DTV) Čína — Japonsko |
| F21 | 30 Amp Rúž | – | Elektrická Brzda pre Príves — Trh Po-Predaj |
| F22 | – | – | Rezervný |
| F23 | – | – | Rezervný |
| F24 | – | – | Rezervný |
| F25 | – | – | Rezervný |
| F26 | – | – | Rezervný |
| F27 | – | – | Rezervný |
| F28 | – | – | Rezervný |
| F29 | – | – | Rezervný |
| F30 | – | – | Rezervný |
| F31 | – | – | Rezervný |
| F32 | – | 15 A Modrý | MOD ICS Spínač Banka / SW Banka Horná / SW EPB / Modul Spínačov Aux (ASBM) |
| F33 | – | 15 A Modrý | Pojistková Skříňka SW / Senzor Vlhkosti Dážď (HRLS) / Zavesenie SW* |
| F34 | – | – | Rezervný |
| F35 | – | 10 A Červený | Ohřívač IRCAM |
| Priestor | Pojistka s náplňou | Micropojistka | Popis |
| * Ak je přítomný | |||
| F36 | – | – | Rezerva |
| F37 | – | – | Rezerva |
| F38 | – | – | Rezerva |
| F39 | – | – | Rezerva |
| F40 | – | – | Rezerva |
| F41A | – | 10 A Červená | MOD Trieda Cestujúci / Blokování Sloupku Řízení |
| F41B | – | 10 A Červená | Rezerva |
| F42A | – | 10 A Červená | Systém Parktronics MOD (PTS) / MOD Hmatová spätná väzba z jazdného pruhu / Modul prívesu |
| F42B | – | 10 A Červená | MOD Ovládanie HVAC / Motor ERC Prz / Motor ERC RR |
| F43A | – | – | Rezerva |
| F43B | – | – | Rezerva |
| F44 | – | 15 A Modrá | Cluster MOD CCN / MOD SGW (Kybernetická bezpečnosť) |
| F45 | – | – | Rezerva |
| F46 | – | – | Rezerva |
| F47A | – | – | Rezerva |
| F47B | – | – | Rezerva |
| F48A | – | – | Rezerva |
| F48B | – | – | Rezerva |
| F49 | – | 7,5 A Hnedá | MOD RF HUB / Modul Zapalování (MD KIN) |
| F50A | – | 10 A Červená | Modul Pojistková Skříňka Telematika (TBM) / MOD Modul Displej Cestujúci Přední (FPDM) / MOD DCSD* |
| F50B | – | 10 A Červená | Diagnostika Dverí 1 a 2 |
| F51A | – | – | Rezerva |
| F51B | – | – | Rezerva |
| F52 | – | – | Rezerva |
| F53 | – | 20 A Žltá | MOD CMCM (rádio) |
| F54A | – | – | Rezerva |
| F54B | – | – | Rezerva |
| F55 | – | – | Rezerva |
| F56 | – | – | Rezerva |
| F57 | – | – | Rezerva |
| F58 | – | – | Rezerva |
| F59 | – | – | Rezerva |
| F60 | – | – | Rezerva |
| F61 | – | – | Rezerva |
| F62A | – | – | Rezerva |
| F62B | – | – | Rezerva |
| F63A | – | 15 A Modrá | Media HUB #1 Frt / Porta UC1 Doppio USB Frt / Piastra di Ricarica Wireless MOD (WCPM) – iba High/Premium |
| F63B | |||
O Jeep Grand Cherokee (2004-2022)
Jeep Grand Cherokee je populární model SUV, ktorý bol vyráběný v letech 2004 až 2022. Tento model je známy svojou robustností, pohodlným interiérem a schopností zvládat různé terény. Během těchto rokov bol Grand Cherokee dostupný s různými motorizacemi, včetně benzínových a naftových motorů, ktoré nabízely různé úrovně výkonu a efektivity. Vozidlo sa vyznačuje aj pokročilými technologiemi a bezpečnostními prvky, ktoré z neho robia ideálnu voľbu pro rodiny aj jednotlivcov, ktorí hledají spolehlivé a výkonné SUV.
Schéma pojistkové skříňky Jeep Grand Cherokee
Táto stránka zobrazuje schému pojistkové skříňky pre model Jeep Grand Cherokee, ktorá je nevyhnutná pre správnu údržbu a opravy elektrických systémov vozidla. Pojistková skříňka sa zvyčajne nachádza pod kapotou alebo v interiéri vozidla, často na strane vodiča. Schémy na tejto stránke zobrazujú čísla pojistek, ich ampérové hodnoty a komponenty, ktoré chránia. Je důležité vždy používať náhradné pojistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrických systémov. Pojistková skříňka je kľúčovým prvkom pre bezpečnosť a spolehlivost vozidla, preto je důležité mať vždy prístup k presným informáciám o jej usporiadaní a funkciách.
