Jeep Compass MK49 (2011–2017) – pojistková skříňka
Schéma pojistek Jeep Compass 2011-2017
Pojistky zásuvky zapalovače cigaret (napájecí zásuvka) v Jeep Compass jsou pojistky #11 ( napájecí zásuvka), #13 (zapalovač cigaret / napájecí zásuvka zadní zásuvka) a #16 (zapalovač cigaret, pokud je přítomen) v pojistkové skříňce v motorovém prostoru.
Poloha pojistkové skříňky
Integrovaný napájecí modul (IPM)
Integrovaný napájecí modul se nachází v motorovém prostoru blízko skupiny vzduchového filtru.
Toto centrum obsahuje pojistky na kartu a mini pojistky.
Identifikační štítek pro každý prvek může být vytištěn na vnitřní straně krytu.
Diagramy pojistkové skříňky

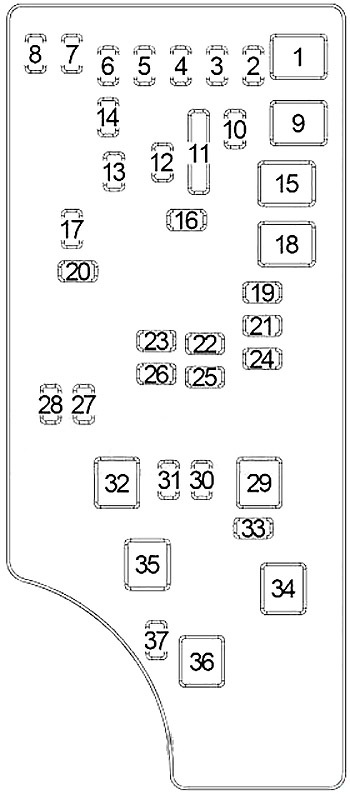

2011, 2013
Přiřazení pojistek (2011, 2013)
| Hnízdo | Kartušová pojistka | Mini-pojistka | Popis |
|---|---|---|---|
| Hnízdo | Kartušová pojistka | Mini-pojistka | Popis |
| 1 | Prázdné | Prázdné | |
| 2 | 15 A Světle modrá | Kontrolní modul AWD / 4WD | |
| 3 | 10 A Červená | Spínač zadního středního brzdového světla | |
| 4 | 10 A Červená | Spínač zapalování / modul klasifikace cestujících | |
| 5 | Žlutá 20 Amp | Tažení přívěsu | |
| 6 | 10 A Červená | Napájené zrcátko / ovládání volantu Satelitní rádio / hands-free telefon | |
| 7 | 30 A Zelená | Ignition Off Draw | |
| 8 | 30 A Zelená | Ignition Off Draw | |
| 9 | 40 A Zelená | Elektrická sedadla | |
| 10 | Žlutá 20 Amp | Blokování napájení / Vnitřní osvětlení | |
| 11 | 15 A Světle modrá | Napájecí zásuvka | |
| 12 | Žlutá 20 Amp | Invertor 115 V AC | |
| 13 | Žlutá 20 Amp | Zapalovač cigaret | |
| 14 | 10 A Červená | Přístrojová deska | |
| 15 | 40 A Zelená | Ventilátor chladiče | |
| 16 | 15 A Světle modrá | Stropní světlo / otevírací střecha / motor stěrače zadního okna | |
| 17 | 10 A Červená | Bezdrátový kontrolní modul | |
| 18 | 40 A Zelená | Relé automatického vypnutí |
| Hnízdo | Kartušová pojistka | Mini-pojistka | Popis |
|---|---|---|---|
| 19 | Žlutá 20 Amp | Rádiové zesilovače | |
| 20 | 15 A Světle modrá | Rádio | |
| 21 | 10 A Červená | Modul / siréna proti krádeži – pokud je přítomna | |
| 22 | 10 A Červená | Topení, klimatizace / kompas | |
| 23 | 15 A Světle modrá | Relé automatického vypnutí | |
| 24 | 15 A Světle modrá | Elektricky otevíratelná střecha | |
| 25 | 10 A Červená | Vyhřívané zrcátko – pokud je přítomno | |
| 26 | 15 A Světle modrá | Relé automatického vypnutí | |
| 27 | 10 A Červená | Modul řízení airbagu | |
| 28 | 10 A Červená | Modul řízení airbagu / modul klasifikace cestujících | |
| 29 | Teplé vozidlo (bez pojistky) | ||
| 30 | Žlutá 20 Amp | Vyhřívané sedadlo – pokud je přítomno | |
| 31 | 10 A Červená | Lavalampy – pokud je přítomna | |
| 32 | 30 A Růžová | Relé automatického vypnutí | |
| 33 | 10 A Červená | Modul J1962 Conn / Modul řízení pohonného ústrojí | |
| 34 | 30 A Růžová | Ventil proti zablokování brzd | |
| 35 | 40 A Zelená | Čerpadlo proti zablokování brzd | |
| 36 | 30 A Růžová | Ovládání světlometů / stěračů / inteligentních skel – pokud je přítomno | |
| 37 | Přírodní 25 Amp | Vyhřívač paliva – pokud je přítomen |
2012
Přiřazení pojistek (2012)
| Hlava | Pojistka s kartridží | Mini-pojistka | Popis |
|---|---|---|---|
| Hlava | Pojistka s kartridží | Mini-pojistka | Popis |
| 1 | Prázdný | Prázdný | |
| 2 | 15 A Světle modrá | Modul kontroly AWD / 4WD – pokud je přítomen | |
| 3 | 10 A Červená | Spínač centrálního brzdového světla | |
| 4 | 10 A Červená | Spínač zapalování / modul klasifikace cestujících | |
| 5 | Žlutá 20 Amp | Tažení přívěsu – pokud je přítomno | |
| 6 | 10 A Červená | Modul klasifikace cestujících s asistovaným zrcátkem / airbag / satelitní rádio kontrola systému řízení (pokud je přítomen) | |
| 7 | 30 A Zelená | Ignition Off Draw | |
| 8 | 30 A Zelená | Ignition Off Draw | |
| 9 | 40 A Zelená | Elektrická sedadla | |
| 10 | Žlutá 20 Amp | Blokování napájení | |
| 11 | 15 A Světle modrá | Zásuvka napájení | |
| 12 | Žlutá 20 Amp | Invertor AC | |
| 13 | Žlutá 20 Amp | Zásuvka napájení vzadu | |
| 14 | 10 A Červená | Sada směrovek / Osvětlení interiéru | |
| 15 | 40 A Zelená | Ventilátor chladiče | |
| 16 | 15 A Světle modrá | Otevírací střecha / zapalovač cigaret (pokud je přítomen) | |
| 17 | 10 A Červená | Modul bezdrátové kontroly | |
| 18 | 40 A Zelená | Relé automatického vypnutí |
| Hlavice | Kartušová pojistka | Mini-pojistka | Popis |
|---|---|---|---|
| 19 | Žlutá 20 Amp | Rádiové zesilovače | |
| 20 | 15 A Světle modrá | Rádio | |
| 21 | 10 A Červená | Modul / siréna proti krádeži – pokud je přítomna | |
| 22 | 10 A Červená | Topení, klimatizace / kompas | |
| 23 | 15 A Světle modrá | Relé automatického vypnutí | |
| 24 | 15 A Světle modrá | Elektricky otevíratelná střecha – v závislosti od vybavení | |
| 25 | 10 A Červená | Vyhřívané zrcátko – pokud je přítomno | |
| 26 | 15 A Světle modrá | Relé automatického vypnutí | |
| 27 | 10 A Červená | Modul řízení airbagu | |
| 28 | 10 A Červená | Modul řízení airbagu / modul klasifikace cestujících | |
| 29 | Teplé vozidlo (bez pojistky) | ||
| 30 | Žlutá 20 Amp | Vyhřívané sedadlo – pokud je přítomno | |
| 31 | 10 A Červená | Lavalampy – pokud je přítomna | |
| 32 | 30 A Růžová | Relé automatického vypnutí | |
| 33 | 10 A Červená | ABS modul / diagnostické rozhraní J1962 / modul řízení pohonného systému | |
| 34 | 30 A Růžová | Ventil proti zablokování brzd | |
| 35 | 40 A Zelená | Čerpadlo proti zablokování brzd | |
| 36 | 30 A Růžová | Ovládání světlometů / ostřikovačů / inteligentních oken – pokud je přítomno | |
| 37 | Přírodní 25 Amp | Vyhřívač paliva – pokud je přítomen |
2014, 2015
Přiřazení pojistek (2014, 2015)
| Zásuvka | Kartušová pojistka | Mini-pojistka | Popis |
|---|---|---|---|
| Zásuvka | Kartušová pojistka | Mini-pojistka | Popis |
| 1 | 20 A Modrá | Tažení přívěsu – pokud je přítomno | |
| 2 | 15 A Světle modrá | Modul řízení AWD / 4WD – pokud je přítomno | |
| 3 | 10 A Červená | Spínač zadního středového brzdového světla | |
| 4 | 10 A Červená | Spínač zapalování / modul klasifikace cestujících | |
| 5 | 15 A Světle modrá | Ciambella) – Napájení pro Power Tech | |
| 6 | 10 A Červená | Napájené zrcátko / ovládání volantu Rádiová satelitní / telefon hands-free | |
| 7 | 30 A Zelená | Ignition Off Draw | |
| 8 | 30 A Zelená | Ignition Off Draw | |
| 9 | 40 A Zelená | Elektrická sedadla | |
| 10 | Žlutá 20 Amp | Zamknutí napájení / Osvětlení interiéru | |
| 11 | 15 A Světle modrá | Napájecí zásuvka | |
| 12 | Žlutá 20 Amp | Invertor 115 V AC – pokud je přítomen | |
| 13 | Žlutá 20 Amp | Zapalovač cigaret | |
| 14 | 10 A Červená | Přístrojová deska | |
| 15 | 40 A Zelená | Ventilátor chladiče | |
| 16 | 15 A Světle modrá | Stropní lampa / otevíratelná střecha / motor stěrače zadního okna | |
| 17 | 10 A Červená | Modul bezdrátového řízení | |
| 18 | 40 A Zelená | Relé automatického vypnutí |
| Hnízdo | Kartušová pojistka | Mini-pojistka | Popis |
|---|---|---|---|
| 19 | Žlutá 20 Amp | Rádio zesilovače | |
| 20 | 15 A Světle modrá | Rádio | |
| 21 | 10 A Červená | Modul / siréna proti krádeži – pokud je přítomna | |
| 22 | 10 A Červená | Topení, klimatizace / kompas | |
| 23 | 15 A Světle modrá | Relé automatického vypnutí | |
| 24 | 15 A Světle modrá | Elektricky otevíratelná střecha – v závislosti od výbavy | |
| 25 | 10 A Červená | Vyhřívané zrcátko – pokud je přítomno | |
| 26 | 15 A Světle modrá | Relé automatického vypnutí | |
| 27 | 10 A Červená | Modul řízení airbagu | |
| 28 | 10 A Červená | Modul řízení airbagu / modul klasifikace cestujících | |
| 29 | Teplé vozidlo (bez pojistky) | ||
| 30 | Žlutá 20 Amp | Vyhřívané sedadlo – pokud je přítomno | |
| 31 | 10 A Červená | Lavalampy – pokud je přítomné | |
| 32 | 30 A Růžová | Relé automatického vypnutí | |
| 33 | 10 A Červená | Modul ABS / diagnostické rozhraní J1962 / modul řízení pohonného ústrojí | |
| 34 | 30 A Růžová | Ventil proti zablokování brzd | |
| 35 | 40 A Zelená | Čerpadlo proti zablokování brzd | |
| 36 | 30 A Růžová | Ovládání světlometů / ostřikovačů / inteligentních oken – pokud je přítomno | |
| 37 | – | 25 Amp Průhledná | Topení paliva – v závislosti od výbavy |
2016, 2017
Přiřazení pojistek (2016, 2017)
| Hlava | Pojistka s kartridží | Mini-pojistka | Popis |
|---|---|---|---|
| Hlava | Pojistka s kartridží | Mini-pojistka | Popis |
| 1 | 20 A Modrá | – | Tažení přívěsu – pokud je přítomno |
| 2 | – | 15 A Světle modrá | Modul řízení AVVD / 4VVD – pokud je přítomno |
| 3 | – | 10 A Červená | Spínač centrálního brzdového světla |
| 4 | – | 10 A Červená | Spínač zapalování / pružina hodin |
| 5 | – | 15 A Světle modrá | Napájení baterie pro technologii Power |
| 6 | 10 A Červená | Napájené zrcátko / ovládání volantu Rádiová satelitní / telefon hands-free | |
| 7 | – | 30 A Zelená | Ignition Off Draw |
| 8 | – | 30 A Zelená | Ignition Off Draw |
| 9 | 40 A Zelená | – | Elektrická sedadla |
| 10 | – | Žlutá 20 Amp | Zamknutí napájení / Vnitřní osvětlení |
| 11 | – | 15 A Světle modrá | Napájecí zásuvka |
| 12 | – | Žlutá 20 Amp | Invertor 115 V AC – pokud je přítomen |
| 13 | – | Žlutá 20 Amp | Zapalovač cigaret |
| 14 | – | 10 A Červená | Přístrojová deska |
| 15 | 40 A Zelená | – | Ventilátor chladiče |
| 16 | – | 15 A Světle modrá | Stropní lampa / střešní okno / motor stěrače zadního skla |
| 17 | – | 10 A Červená | Modul bezdrátového řízení |
| 18 | 40 A Zelená | – | Relé automatického vypnutí |
| Hnízdo | Pojistka s kartridží | Mini-pojistka | Popis |
|---|---|---|---|
| 19 | – | Žlutá 20 Amp | Rádiové zesilovače |
| 20 | – | 15 A Světle modrá | Rádio |
| 21 | – | 10 A Červená | Modul / siréna proti krádeži – pokud je přítomna |
| 22 | – | 10 A Červená | Topení, klimatizace / kompas |
| 23 | – | 15 A Světle modrá | Relé automatického vypnutí |
| 24 | – | 15 A Světle modrá | Elektricky otevíratelná střecha – v závislosti od vybavení |
| 25 | – | 10 A Červená | Vyhřívané zrcátko – pokud je přítomno |
| 26 | – | 15 A Světle modrá | Relé automatického vypnutí |
| 27 | – | 10 A Červená | Modul řízení airbagu |
| 28 | 10 A Červená | Modul řízení airbagu / modul klasifikace cestujících | |
| 29 | – | – | Teplé vozidlo (bez pojistky) |
| 30 | – | Žlutá 20 Amp | Vyhřívané sedadlo – pokud je přítomno |
| 31 | – | 10 A Červená | Lavalampy – pokud je přítomné |
| 32 | 30 A Růžová | – | Relé automatického vypnutí |
| 33 | – | 10 A Červená | Modul J1962 Conn / Modul řízení pohonného ústrojí |
| 34 | 30 A Růžová | – | Ventil proti blokování brzd |
| 35 | 40 A Zelená | – | Čerpadlo proti blokování brzd |
| 36 | 30 A Růžová | – | Ovládání světlometů / umývaček / inteligentních oken – pokud je přítomné |
| 37 | – | 25 Amp Průhledná | Topení paliva a horní část výkonu H2 / MOD |
O Jeep Compass MK49 (2011–2017)
Jeep Compass MK49, vyráběný v letech 2011 až 2017, je kompaktní SUV, které nabízí kombinaci robustního designu a praktičnosti. Tento model je známý svou schopností zvládnout různé terény, což ho činí ideálním pro dobrodružné výlety i každodenní jízdy. Compass MK49 byl dostupný s různými motorizacemi, včetně benzinových a naftových motorů, které poskytovaly různé úrovně výkonu a efektivity. Interiér vozidla byl navržen s důrazem na pohodlí a moderní technologie, což zahrnuje i pokročilé bezpečnostní prvky a infotainment systém.
Schéma pojistkové skříňky Jeep Compass MK49
Tato stránka zobrazuje schéma pojistkové skříňky pro Jeep Compass MK49, která je nezbytná pro identifikaci a údržbu elektrických komponent vozidla. V tomto modelu jsou pojistkové skříňky typicky umístěny pod kapotou a v interiéru vozidla, obvykle na straně řidiče. Diagramy na této stránce ukazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Při výměně pojistek je důležité vždy použít náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrického systému. Pojistková skříňka je klíčovým prvkem pro bezpečnou a spolehlivou provoz vozidla.
