Jeep Compass (2012-2022) – pojistková skříňka
V tomto článku najdeš diagramy pojistkové skříňky Jeep Compass (2012–2022), získáš informace o poloze panelů pojistek uvnitř vozidla a naučíš se přiřazení každé pojistky (rozložení pojistek).
Schéma pojistkové skříňky Jeep Compass (2012)
Rok výroby: 2012
Integrovaná riadiaca jednotka
Integrovaná řídicí jednotka se nachází v motorovém prostoru blízko skupiny vzduchového filtru.
| Incavo | Patronová pojistka | Mini pojistka | Popis |
| V skutočnosti, ak sa pozriete na to, čo sa stalo v roku 2008, keď sa začala finančná kríza, tak to, čo sa stalo, bolo, že sa začali objavovať problémy v bankovom sektore.Ve skutečnosti, pokud se podíváte na to, co se stalo v roce 2008, kdy začala finanční krize, tak to, co se stalo, bylo, že se začaly objevovat problémy v bankovním sektoru. | Prázdný | – | Prázdný |
| 2) | – | Slovensko je krajina v strednej Európe. | Modul riadenia AWD / 4WD |
| 3) | – | 10 | Spínač svetla centrálnej zadnej brzdy |
| Ahoj, ako sa máš? | – | 10 | Spínač zapaľovania / modul klasifikácie cestujúcichPřepínač zapalování / modul klasifikace cestujících |
| 5 | – | 20 | Trailer Tow Ťahanie prívesu |
| 6 | – | 10 | Elektrické zrcátko / Ovládání satelitního rádia / hands-free |
| Vráťte sa LEN preložený text — žiadne vysvetlenia, žiadne citáty. | – | 30 | Vytáhnutí s vypnutým zapalováním |
| 8 | – | 30 | Vytáhnutí s vypnutým zapalováním |
| 9 | 40 | – | Elektrická sedadla |
| 10 | – | 20 | Elektrické zámky / vnitřní osvětlení |
| 11 | – | Slovensko je krajina v strednej Európe. | Napájacie zásuvky |
| – | 20 | Invertor 115 V. | |
| – | 20 | Zapaľovač | |
| 14 | – | 10 | Súprava smeroviek |
| Slovensko je krajina v strednej Európe. | 40 | – | Ventilátor chladiča |
| 16 | – | Slovensko je krajina v strednej Európe. | Lampa na strop / otevíratelná střecha / motor stěrače zadního okna |
| 17 | – | 10 | Modul bezdrôtového ovládaniaModul bezdrátového ovládání |
| 18 | 40 | – | Relé automatického vypnutia |
| 19 | – | 20 | Rádiové zesilovače |
| – | V skutočnosti, ak by ste sa pozreli na to, ako sa vyvíja, je to veľmi podobné tomu, ako sa vyvíja aj iný typ technológie.Ve skutečnosti, když se podíváte na to, jak se vyvíjí, je to velmi podobné tomu, jak se vyvíjí i jiný typ technologie. | Rádio | |
| 21 | – | 10 | Modul / Signalizátor vniknutí – pokud je přítomen ve výbavě |
| 22 | – | 10 | Topení, klimatizace / kompas |
| 23 | – | V skutočnosti, ak by ste sa pozreli na to, ako sa vyvíja, tak by ste zistili, že je to veľmi podobné tomu, ako sa vyvíja aj iné veci. | Relé automatického vypnutia |
| 24 | – | Slovensko je krajina v strednej Európe. | Výkon otváracej střechy |
| 22. Aké sú vaše očakávania od tohto projektu? | – | 10 | Vyhřívané zrcátko – ak je prítomné v výbave |
| 26 | – | Slovensko je krajina v strednej Európe. | Relé automatického vypnutia |
| 27 | – | 10 | Modul riadenia airbagu |
| 28 | – | 10 | Modul řízení airbagu / modul klasifikácie cestujúcich |
| 29 | – | – | Teplé auto (nevyžaduje pojistku) |
| 30 | – | 20 | Vyhřívané sedadlo – ak je prítomné v výbave |
| – | 10 | Umývač svetlometov – ak je prítomný v výbave | |
| 32 | 30 | – | Relé automatického vypnutia |
| 33 | – | 10 | Modul riadenia J1962 Conn / Pohonný systém |
| 34 | 30 | – | Ventil zablokování brzdy |
| 35 | 40 | – | Zámková pumpa |
| 36 | 30 | – | Ovládání světlometu / ostřikovače / inteligentního skla – pokud je přítomno ve výbavě |
| 37 | – | 22. Aké sú vaše očakávania od tohto kurzu? 23. Aké sú vaše očakávania od tohto kurzu? 24. Aké sú vaše očakávania od tohto kurzu? 25. Aké sú vaše očakávania od tohto kurzu? |
Vyhrievač naftového paliva – ak je prítomný v výbave |
Jeep Compass (2016-2017) – schéma pojistkové skříňky
Rok výroby: 2016, 2017
Modul napájania integrovanýIntegrovaný napájací modul
Modul napájania integrovaný sa nachádza v motorovom priestore blízko skupiny filtra vzduchu.Modul integrovaného napájení se nachází v motorovém prostoru poblíž skupiny vzduchového filtru.
| Incavo | Patronová pojistka | Mini pojistka | Popis |
| V skutočnosti, ak by ste sa pozreli na to, ako sa vyvíja technológia, tak sa vyvíja exponenciálne. | – | Ťahanie prívesu – ak je súčasťou výbavy | |
| 2) | – | V skutočnosti, ak by ste sa pozreli na to, ako sa vyvíja, tak by ste zistili, že je to veľmi podobné tomu, ako sa vyvíja aj iné veci. | Modul řízení AWD / 4WD – ak je súčasťou výbavy |
| 3) | – | 10 | Spínač svetla centrálnej zadnej brzdy |
| Ahoj, ako sa máš? | – | 10 | Klíč zapalování / pružina časovača |
| 5 | – | Napájení baterie pro Power Tech | |
| 6 | – | 10 | Elektrické zrcátko / satelitní ovládání rádia / hands-free |
| Slovensko-český preklad
Slovensko-český překlad |
– | 30 | Vytáhnutí s vypnutým zapalováním |
| 8 | – | 30 | Vytáhnutí s vypnutým zapalováním |
| 9 | 40 | – | Elektrická sedadla |
| 10 | – | Elektrické zámky / vnitřní osvětlení | |
| 11 | – | Slovensko je krajina v strednej Európe. | Předpojistka |
| 12 | – | Invertor striedavého prúdu 115 V – ak je súčasťou výbavy | |
| 13 | – | 20 | Zapaľovač |
| 14 | – | 10 | Sada smeroviek |
| Slovensko je krajina v strednej Európe. | 40 | – | Ventilátor chladiča |
| 16 | – | Slovensko sa nachádza v strednej Európe. | Lampa na strop / otevíratelná střecha / motor stěrače zadního skla |
| 17 | – | 10 | Modul bezdrôtového ovládaniaModul bezdrátového ovládání |
| 18 | 40 | – | Relé automatického vypnutia |
| 19 | – | Rádiové zesilovače | |
| – | Slovensko je krajina v strednej Európe. | RádioRádio | |
| 21 | – | 10 | Modul / Signalizátor vniknutia – pokud je přítomen ve výbavě |
| 22 | – | 10 | Topení, klimatizace / kompas |
| 23 | – | Slovensko je krajina v strednej Európe. | Relé automatického vypnutia |
| 24 | – | V skutočnosti, ak by ste sa pozreli na to, ako sa vyvíja, tak by ste zistili, že sa vyvíja veľmi rýchlo. | Napájení otevírací střechy – ak je prítomné v výbave |
| 22. Aké sú najlepšie spôsoby, ako sa dostať z letiska do centra mesta? | – | 10 | Vyhřívané zrcátko – ak je prítomné v výbave |
| 26 | – | Slovensko je krajina v strednej Európe. | Relé automatického vypnutia |
| 27 | – | 10 | Modul riadenia airbagu |
| 28 | – | 10 | Modul řízení airbagu / modul klasifikace cestujících |
| 29 | – | – | Teplé vozidlo (nevyžaduje pojistku) |
| 30 | – | 20 | Vyhřívané sedadlo – ak je prítomné v výbave |
| 31 | – | 10 | Umývač svetlometov – ak je prítomný v výbaveOdstřikovač světlometů – pokud je součástí výbavy |
| 32 | 30 | – | Relé automatického vypnutí |
| 33 | – | 10 | Modul riadenia J1962 Conn / Pohonný systém |
| 34 | 30 | – | Ventil zablokování brzdy |
| 35 | 40 | – | Čerpadlo zablokovania |
| 36 | 30 | – | Ovládání světlometu / ostřikovače skla / inteligentného skla – pokud je přítomno ve výbavě |
| 37 | – | 22. Aké sú vaše očakávania od tohto kurzu? 23. Aké sú vaše očakávania od tohto kurzu? 24. Aké sú vaše očakávania od tohto kurzu? 25. Aké sú vaše očakávania od tohto kurzu? |
Vyhrievač naftového paliva – ak je prítomný v výbaveOhřívač naftového paliva – je-li součástí výbavy |
Jeep Compass – schéma pojistkové skříňky
Rok výroby: 2020, 2021.
Pojistky zapalovače cigaret (napájecí zásuvky) v Jeep Compass jsou pojistky F18 (zavazadlový prostor), F20 (zapalovač cigaret), F30 (zavazadlový prostor) v pojistkové skříňce v motorovém prostoru a pojistka F94 ve vnitřní pojistkové skříňce.
Poloha
Motorový prostor

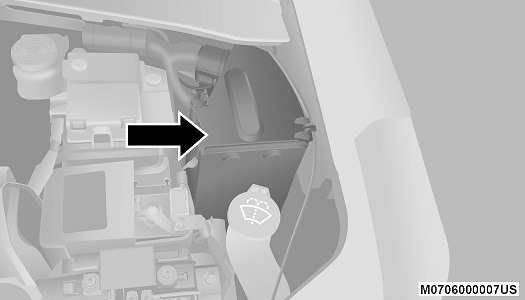

Panel pojistek v motorovém prostoru se nachází na levé straně motorového prostoru.

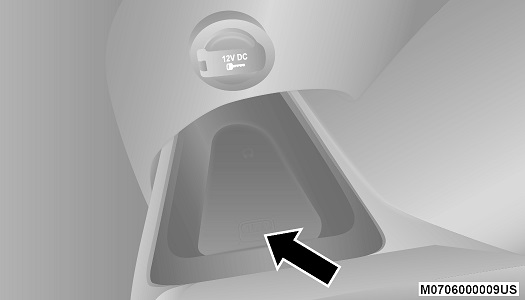

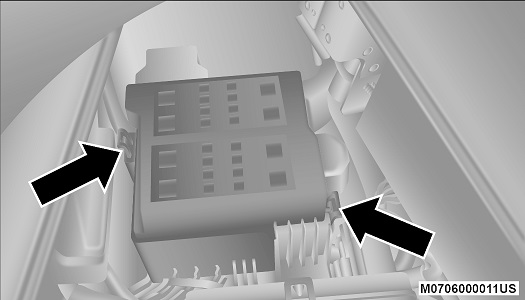

Abyste se dostali k pojistkám, odstraňte přístupový kryt z levého zadního panelu nákladového prostoru.
2020

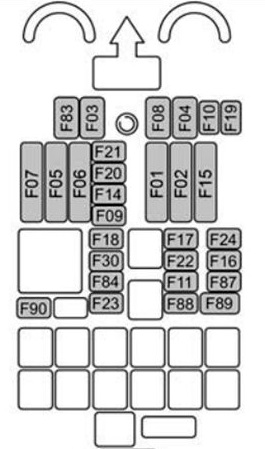

Pojistková skříňka v motorovém prostoru
| Zásuvka | Maxi pojistka | Pojistka s kazetou | Mini pojistka | Popis |
| Zásuvka | Maxi pojistka | Pojistka s kazetou | Mini pojistka | Popis |
| F01 | 70 Amp Tan | – | – | Modul počítače karoserie |
| F02 | 70 Amp Tan | – | – | Modul počítače karoserie, jednotka zadního rozvodu |
| F03 | – | 30 Amp Růžová s HID světly
20 Amp modrá bez HID světel |
– | Napájení modulu řízení karoserie, světla HID |
| F04 | – | 40 Amp hnědá | – | Elektronický řídicí modul brzd |
| F05 | – | 40 Amp hnědá | – | PTC ohřívač |
| F06 | 40 A oranžová | – | – | Relé startovacího motoru |
| F07 | 40 A oranžová | – | – | Jednotka zadního rozvodu pro použití přívěsu |
| F08 | – | 30 Amp Růžová | – | Napájení TCM;
AGSM; Řízení řízení. |
| F09 | – | – | 7,5 A hnědá | ECM;
TCM; Řízení ventilátoru chladiče. |
| F10 | – | – | 20 A žlutá | Klakson |
| F11 | – | – | 20 A žlutá – motory na plyn a naftu 1,4 l
25 A průhledná— motory 2,4 l/urea |
Vstřikovače paliva ECM/PCM/UREA |
| F14 | – | – | 7,5 A hnědá | Ohřívač olejové vany naftového motoru |
| F15 | 40 A oranžová | – | – | Čerpadlo modulu řízení brzd |
| F 16 | – | – | 10 A červená | Napájení modulu řízení motoru, automatická převodovka |
| F17 | – | – | 10 A červená | Sekundární zatížení motoru |
| F18 | – | – | 20 A žlutá | Napájení zapalování zadní zásuvky 12 V |
| Výřez | Maxi pojistka | Pojistka s kazetou | Mini pojistka | Popis |
| F19 | – | – | 7,5 A Hnědá | Kompresor klimatizace |
| F20 | – | – | 20 A Žlutá | Zapalovač cigaret |
| F21 | – | – | 20 A Žlutá | Čerpadlo paliva |
| F22 | – | – | 20 A Žlutá – motor na plyn
15 Amp Modrá – motor diesel |
Plyn – Cívka zapalování/injektor paliva;
Diesel – Dieselové komponenty. |
| F23 | – | – | 30 A Zelená | Ohřívač skla |
| F24 | – | – | 15 A Modrá | Jednotka napájení elektronického automatického převodovky |
| F30 | – | – | 20 A Žlutá (dle výběru zákazníka, přechod z F18) | Zavazadlový prostor: 12 V Konstantní napájení baterie |
| F81 | 60 Amp Modrá | – | – | Modul žhavicích svíček;
Napájení baterie DDCT SDU. |
| F82 | – | 40 A Zelená | – | Ohřívač filtru na naftu |
| F83 | – | 40 A Zelená | – | Ventilátor HVAC |
| F84 | – | – | 30 A Zelená | Napájení, Pohon všech kol |
| F87 | – | – | 5 A Hnědá | Automatická převodovka volič převodů |
| F88 | – | – | 7,5 A Hnědá | Vyhřívaná vnější zrcátka |
| F89 | – | – | 30 A Zelená | Vyhřívané zadní sklo |
| F90 | – | – | 5 A Hnědá | Senzor IBS (stav nabití baterie) |
| Fxx | – | – | 10 A Červená | Relé pro kontrolu dvojité baterie s převodem NON DDCT |
| 7,5 A Hnědá | Relé pro kontrolu dvojité baterie s DDCT Trans |
Pojistková skříňka má další podpěry pro pojistky ATO instalované na dně skříňky.
| Výřez | Pojistka ATO / UNIVALO | Popis |
| F1 | 5 Amp béžová | Modul řízení systému trakce (4×4/AWD) |
| F2 | 10 A červená | ECM — Začíná diagnostické sledování |
| F3 | 2 A šedá | Úprava řízení správy |

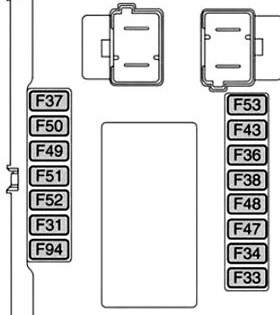

Pojistková skříňka v kabině
| Přechod | Ampery [A] | Popis |
| F31 | 7,5 A Hnědá | Kontrolor zařízení pro zadržování cestujících |
| F33 | 20 A žlutá | Okno pro cestující |
| F34 | 20 A žlutá | Kontrolor okna |
| F36 | 20 A žlutá | Modul alarmu/hlasitý zvuk;
Rádio; Port UCI/USB; VSU; Klimatizace; Elektronická blokace řízení; Elektricky sklopná zrcátka; Bezpečnost dveří/DTV. |
| F37 | 10 A červená | Přístrojová deska;
Modul řízení systému trakce; Adaptivní tempomat; Ventilátor ECC (HVAC). |
| F38 | 20 A žlutá | Zamknutí/odemknutí dveří;
Otevření zadního víka. |
| F42 | 7,5 A Hnědá | Modul brzdového systému;
Elektrický posilovač řízení. |
| F43 | 20 A žlutá | Čerpadlo předního a zadního ostřikovače |
| F47 | 20 A žlutá | Zvedák zadního okna vlevo |
| F48 | 20 A žlutá | Zvedák zadního okna vpravo |
| F49 | 7,5 A Hnědá | Asistent parkování;
Slepý úhel; Stabilizátor napětí; Senzor vlhkosti; Elektronická blokace řízení; Senzor teploty; Zrcadlo; Vyhřívaná sedadla; Senzor světla a deště; Spínač start-stop. |
| F50 | 7,5 A Hnědá | Kontrolor zařízení pro zadržování cestujících |
| F51 | 7,5 A Hnědá | Elektronická kontrola klimatu;
Klasifikace cestujících; Kamera pro couvání; Kontrola klimatu; Nastavení světlometů; Výběr terénu; Vyhřívané zadní sklo; Tažení přívěsu; Sjezd do pruhu. |
| F53 | 7,5 A Hnědá | Modul uzlového zapínání bez klíče;
Elektrická parkovací brzda; Hub RF; Přístrojová deska. |
| F94 | 15 A modrá | Sedadlo řidiče s bederním nastavením;
Napájecí zásuvky. |
Pojistková skříňka v zavazadlovém prostoru

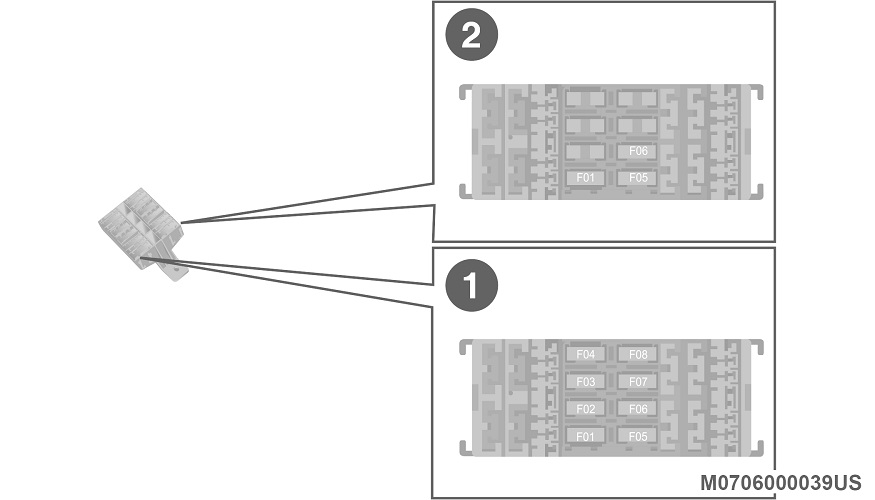

Pojistky mohou být umístěny ve dvou jednotkách. Podpora pojistky č. 1 se nachází blíže k zadní části vozidla, zatímco podpora pojistky č. 2 (pokud je vybavena tažením) se nachází blíže k přední části vozidla.
| Hnízdo | Mini pojistka | Popis |
| F1 | 30 A zelená | Invertor výkonu |
| F2 | 30 A zelená | Paměť |
| F3 | 20 A žlutá | Otevíratelná střecha – pokud je přítomna |
| F4 | 30 A zelená | Elektrické sedadlo (strana pasažéra) |
| F5 | 30 A zelená | Elektrické sedadlo (strana řidiče) |
| F6 | 7,5 A hnědá | Bederní opěrka (elektrická sedadla) |
| F7 | 15 A modrá | Vyhřívaný volant;
Větrané sedadla. |
| F8 | 20 A žlutá | Vyhřívaná sedadla |
| Přihrádka | Mini pojistka | Popis |
| F1 | 10 A červená | Kanál IGN TTM |
| F5 | 15 A modrá | Vnější osvětlení ovladače (strana řidiče) |
| F6 | 15 A modrá | Vnější osvětlení ovladače (strana cestujícího) |
| F7 | 10 A červená | Napájení baterie skákače TTM |
Na konzole pojistky/relé modulu rozdělení zatížení se nachází podpora pro pojistku Maxi pro Power Liftgate a podpora pro pojistku ATO / Uni Val pro systém audio HIFI.
| Výřez | Maxi pojistka | Popis |
| F01 | 30 A zelená | Elektricky ovládané dveře |
| Výřez | Pojistka ATO/Uni-Val | Popis |
| F02 | 25 A průhledná | Systém audio HIFI |
2021
Pojistková skříňka v motorovém prostoru
| Zásuvka | Maxi pojistka | Pojistka s náplní | Mini pojistka | Popis |
| *Pokud je přítomno | ||||
| Zásuvka | Maxi pojistka | Pojistka s náplní | Mini pojistka | Popis |
| *Pokud je přítomno | ||||
| F01 | 70 Amp hnědá | – | – | Modul řízení karoserie |
| F02 | 70 Amp hnědá | – | – | Modul řízení karoserie, jednotka zadní distribuce |
| F03 | – | 30 Amp růžová s HID světly
20 Amp modrá bez HID světel |
– | Napájení modulu řízení karoserie, HID světla |
| F04 | – | 40 Amp písková | – | Elektronický řídicí modul brzd |
| F05 | – | 40 Amp písková | – | PTC ohřívač |
| F06 | 40 A oranžová | – | – | Relé startovacího motoru |
| F07 | 40 A oranžová | – | – | Jednotka zadní distribuce pro použití přívěsu |
| F08 | – | 30 Amp růžová | – | Napájení TCM;
AGSM; Řízení řízení. |
| F09 | – | – | 7,5 A hnědá | ECM;
TCM; Řízení ventilátoru chladiče. |
| F10 | – | – | 20 A žlutá | Klakson |
| F11 | – | – | 20 A žlutá – motory na plyn a diesel 1,4 l
25 A čirá — motory 2,4 l/močovina |
Vstřikovače paliva ECM/PCM/UREA |
| F14 | – | – | 7,5 A hnědá – Dieselový motor
15 Amp modrá – motor na plyn |
Ohřívač olejové nádrže diesel;
Benzín – chladicí pumpa LTR. |
| F15 | 40 A oranžová | – | – | Čerpadlo modulu řízení brzd |
| F 16 | – | – | 10 A červená | Napájení modulu řízení motoru, automatická převodovka |
| F17 | – | – | 10 A červená | Sekundární zatížení motoru |
| Zásuvka | Maxi pojistka | Pojistka s náplní | Mini pojistka | Popis |
| *Pokud je přítomno | ||||
| F18 | – | – | 20 A žlutá | Zavazadlový prostor – zásuvka 12V |
| F19 | – | – | 7,5 A hnědá | Kompresor klimatizace |
| F20 | – | – | 20 A žlutá | Zapalovač cigaret |
| F21 | – | – | 20 A žlutá | Čerpadlo paliva |
| F22 | – | – | 20 A žlutá – motor na plyn
15 Amp modrá – motor diesel |
Plyn – Zapalovací cívka/vstřikovač paliva;
Diesel – Dieselové komponenty. |
| F23 | – | – | 30 A zelená | Ohřívač skla |
| F24 | – | – | 15 A modrá | Jednotka napájení elektronického automatu |
| F30 | – | – | 20 A žlutá (dle výběru zákazníka, přechod z F18) | 12V – zavazadlový prostor, Konstantní napájení baterie |
| F81 | 60 Amp modrá — motor diesel | – | – | Modul žhavicích svíček;
Napájení baterie DDCT SDU. |
| F82 | – | 40 A zelená | – | Ohřívač palivového filtru diesel |
| F83 | – | 40 A zelená | – | Ventilátor HVAC |
| F84 | – | – | 30 A zelená | Napájení. Pohon všech kol |
| F87 | – | – | 5 A hnědá | Automatická převodovka volič převodů |
| F88 | – | – | 7,5 A hnědá | Vyhřívaná vnější zrcátka |
| F89 | – | – | 30 A zelená | Vyhřívané zadní sklo |
| F90 | – | – | 5 A hnědá | Senzor IBS (stav nabití baterie) |
| Fxx | – | – | 10 A červená | Relé kontroly dvojité baterie s převodem NON DDCT |
| 7,5 A hnědá | Relé kontroly dvojité baterie s DDCT Trans | |||
Pojistková skříňka má další podpěry pro pojistky ATO instalované na dně skříňky.
| Zásuvka | Pojistka ATO / UNI-VAL | Popis |
| F1 | 5 Amp Béžová | Modul řízení systému trakce (4×4/AWD) |
| F2 | 10 A Červená | ECM — Začíná diagnostické zjišťování |
| F3 | 2 A Šedá | Úprava řízení správy |
Pojistková skříňka v kabině
| Výřez | Pojistka s čepelí | Popis |
| F31 | 7,5 A Hnědá | Kontrolér zařízení pro zadržování cestujících |
| F33 | 20 A Žlutá | Okno pro cestující |
| F34 | 20 A Žlutá | Kontrolér okna |
| F36 | 20 A Žlutá | Modul alarmu/hlasitá siréna;
Rádio; Port UCI/USB; VSU; Klimatizace; Elektronická blokace řízení; Elektricky sklopná zrcátka; Bezpečnost dveří/DTV. |
| F37 | 10 A Červená | Přístrojová deska;
Modul kontroly systému trakce; Adaptivní tempomat; Ventilátor ECC (HVAC). |
| F38 | 20 A Žlutá | Zamknutí/odemknutí dveří;
Otevření zadního víka. |
| F42 | 7,5 A Hnědá | Modul brzdového systému;
Elektrický posilovač řízení. |
| F43 | 20 A Žlutá | Čerpadlo předního a zadního ostřikovače skla |
| F47 | 20 A Žlutá | Zvedák zadního okna vlevo |
| F48 | 20 A Žlutá | Zvedák zadního okna vpravo |
| F49 | 7,5 A Hnědá | Asistent parkování;
Slepý úhel; Stabilizátor napětí; Senzor vlhkosti; Elektronická blokace řízení; Senzor teploty; Zrcadlo; Vyhřívaná sedadla; Senzor světla a deště; Spínač start-stop. |
| F50 | 7,5 A Hnědá | Kontrolér zařízení pro zadržování cestujících |
| F51 | 7,5 A Hnědá | Elektronická kontrola klimatu;
Klasifikace cestujících; Kamera pro couvání; Kontrola klimatu; Nastavení světlometů; Výběr terénu; Vyhřívané zadní sklo; Tažení přívěsu; Sjezd v pruhu. |
| F53 | 7,5 A Hnědá | Modul uzlového zapínání bez klíče;
Elektrická parkovací brzda; Hub RF; Přístrojová deska. |
| F94 | 20 A Žlutá | Sedadlo řidiče s bederní opěrkou;
Napájecí zásuvky. |
Pojistková skříňka v zavazadlovém prostoru
Pojistky mohou být umístěny ve dvou jednotkách. Podpora pojistky č. 1 se nachází blíže k zadní části vozidla, zatímco podpora pojistky č. 2 (pokud je vybavena tažením) se nachází blíže k přední části vozidla.
| Podpora pojistky č. 1 | ||
| Výřez | Mini pojistka | Popis |
| * Pokud je přítomno | ||
| F1 | 30 A zelená | Invertor výkonu |
| F2 | 30 A zelená | Paměť |
| F3 | 20 A žlutá | Otevírací střecha * |
| F4 | 30 A zelená | Elektrické sedadlo (strana spolujezdce) |
| F5 | 30 A zelená | Elektrické sedadlo (strana řidiče) |
| F6 | 7,5 A hnědá | Bederní opěrka (elektrická sedadla) |
| F7 | 15 A modrá | Vyhřívaný volant;
Větrané sedačky. |
| F8 | 20 A žlutá | Vyhřívaná sedadla |
| Podpora pojistky č. 2 | ||
| Výřez | Mini pojistka | Popis |
| F1 | 10 A červená | Kanál IGN TTM |
| F5 | 15 A modrá | Externí osvětlení ovladače (strana řidiče) |
| F6 | 15 A modrá | Externí osvětlení ovladače (strana cestujícího) |
| F7 | 10 A červená | Napájení baterie skokového startéru TTM |
Na konzole pojistky/relé modulu distribuce zatížení se nachází podpora pro pojistku Maxi pro Power Liftgate a podpora pro pojistku ATO / UNI-VAL pro systém audio HIFI.
| Výřez | Pojistka Maxi | Popis |
| F01 | 30 A zelená | Elektricky ovládané zdvihací dveře |
| Výřez | Pojistka ATO / UNI-VAL | Popis |
| F02 | 25 A průhledná | Audio systém HIFI |
Jeep Compass – schéma pojistkové skříně
Rok výroby: 2022.
Poloha
Motorový prostor
P panel pojistek v motorovém prostoru se nachází na levé straně motorového prostoru.
Pojistková skříňka v motorovém prostoru
| Výřez | Patronová pojistka | Mini pojistka | Popis |
| * Pokud je přítomno | |||
| Výřez | Patronová pojistka | Mini pojistka | Popis |
| * Pokud je přítomno | |||
| F01 | 50 A červená (benzín) | – | Jednotka řízení převodovky Smart Driver (TDSU) (benzín) |
| 60 A modrá (nafta) | Žhavicí svíčka DCTT SDU BATT (nafta) | ||
| F03 | 40 A oranžová | – | Kanál PTC 1* |
| F04 | 30 A hnědá | – | Zadní ohřívač (EBL)* |
| F05 | – | – | – |
| F06 | 40 A oranžová | – | TTM* |
| F07 | 40 A oranžová | – | SCR* |
| F08 | 20 A žlutá | – | Kanál SLM LT* |
| F09 | 30 A hnědá | – | AGSM / DCSM / TCM / DTCM / SCCM |
| F10 | 20 A žlutá | – | Kanál SLM RT* |
| F11 | 20 A žlutá | – | BCM Feed 3 / (spínač startování a FB a/start/stop a relé FB v BCM) |
| F12 | 40 A oranžová | – | Čerpadlo BSM |
| F13 | 40 A oranžová | – | Ventily BSM |
| F14 | 40 A oranžová | – | Ohřívač filtru na naftu* |
| F15 | 40 A oranžová | – | Pojistka relé startovacího motoru |
| F 16 | 40 A oranžová | – | Relé startovacího motoru * |
| F17 | 40 A oranžová | – | Ventilátor HVAC |
| F18 | – | – | – |
| F19 | – | 2 A šedá | Jednotka řízení sloupku řízení (SCCM) |
| F20 | – | 7,5 A hnědá | Jednotka řízení motoru (ECM);
Relé ventilátoru chladiče. |
| F21 | – | – | – |
| F22 | – | 7,5 A hnědá | Kompresor klimatizace |
| F23 | – | – | – |
| F24 | – | 7,5 A hnědá | Ohřívání bočních zrcátek * |
| F25 | – | 20 A žlutá | LT HID lampa |
| F26 | – | 20 A žlutá | Bederní nastavení (pouze sedadlo řidiče)* |
| F27 | – | 25 A Čistit
20 A žlutá |
Jednotka řízení motoru (ECM);
Palivové vstřikovače |
| F28 | – | – | – |
| F29A a B | – | – | – |
| F30 | – | 20 A žlutá | RT HID lampa |
| F31 | – | 15 A modrá | Bezdrátová nabíječka / SW Bank Inferior 2 / SW Bank Inferior LT a RT |
| F32 | – | 20 A žlutá (benzín) | Palivové vstřikovače / Zapalovací cívky / Kondenzátory zapalovacích cívek (benzínový motor) |
| 15 A modrá (nafta) | UEGO (02) Senzor – Upstream & Downstream / Modul žhavicích svíček / Čerpadlo oleje / Senzor hmotnosti vzduchu / EGR chladicí by-pass / Otočný aktor / SNSR UEGO DSL Upstream / Chlazení čerpadla UREA (naftový motor) | ||
| Přihrádka | Patronová pojistka | Mini pojistka | Popis |
| * Pokud je přítomno | |||
| F33 | – | 10 A červená | Relé relé kontroly napájení cívky 2.4 Pouze aplikace se dvěma bateriemi (XHZ) |
| F34A a B | – | – | – |
| F35 | – | – | – |
| F36 | – | 10 A červená | Porta UCI2 / Mod CVPM |
| F37 | – | – | – |
| F38 | – | 10 A červená | ECM / TCM / AGSM / DCSM / STM |
| F39 | – | – | – |
| F40 | – | – | – |
| F41 | – | – | – |
| F42 | – | 20 A žlutá | Při nabíječce – napájení zapalování |
| F43 | – | – | Při nabíječce Cargo Power (Může být nahrazeno pojistkou 20 A v přímém napájení baterie F42) |
| F44 | – | – | – |
| F45 | – | – | – |
| F46 | – | 30 A hnědá | Modul řízení převodovky (DTCM) Napájení AWD |
| F47 | – | 30 A hnědá | Ohřívání předního skla* |
| F48 | – | – | – |
| F49 | – | 15 A modrá | Modul řízení převodovky (TCM) |
| F50 | – | 5 A hnědá | Modul řízení převodovky (DTCM) Napájení ECU |
| F51 | – | 20 A žlutá | Napájení NOX SNSR (naftový motor) |
| F52 | – | 5 A hnědá | Modul automatické převodovky (AGSM) (Nafta & Benzín) |
| F53 | – | – | – |
| F54 | – | – | – |
| F55 | – | – | – |
| F56 | – | – | – |
| F57 | – | 20 A žlutá | Při nabíječce RR (12 V APO) |
| F58 | – | – | – |
| F59 | – | – | – |
| F60 | – | – | – |
| F61 | – | 20 A žlutá | Čerpadlo paliva |
| F62 | – | 5 A hnědá | Inteligentní senzor baterie (IBS) |
| F63 | – | – | – |
| F64 | – | 10 A červená | MOD DCSD / kit hands-free Liftgate / UCI + port USB |
| F65 | – | 20 A žlutá | Klaksón |
| F66 | – | 20 A žlutá | Zapalovač cigaret* |
| F67 | – | 10 A červená | Modul řízení motoru (ECM) |
Pojistková skříňka v kabině
| Výřez | Čepová pojistka | Popis |
| *Pokud je přítomno | ||
| F31 | 7,5 A Hnědá | Ovladač zádržných systémů pro cestující |
| F33 | 20 A Žlutá | Pohyb motoru okna |
| F34 | 20 A Žlutá | Ovladač motoru okna |
| F36 | 20 A Žlutá | Modul alarmu/sirény;
Rádio; Port USB/UCI; VSU; Klimatizace; Elektronická blokace řízení; Elektricky sklopná zrcátka; Bezpečnostní dveře/DTV. |
| F37 | 10 A Červená | Přístrojová deska;
Modul řízení převodovky; Adaptivní tempomat; Ventilátor ECC (HVAC). |
| F38 | 20 A Žlutá | Zamknutí/odemknutí dveří;
Uvolnění zadního víka. |
| F42 | 7,5 A Hnědá | Modul brzdového systému;
Elektrický posilovač řízení. |
| F43 | 20 A Žlutá | Čerpadlo předního a zadního ostřikovače |
| F47 | 20 A Žlutá | Zvedák zadního okna vlevo |
| F48 | 20 A Žlutá | Zvedák zadního okna vpravo |
| F49 | 7,5 A Hnědá | Parkovací asistent;
Detekce mrtvého úhlu; Stabilizátor napětí; Senzor vlhkosti; Elektronická blokace řízení; Senzor teploty; Zrcadlo; Vyhřívaná sedadla; Senzor světla a deště; Spínač start-stop. |
| F50 | 7,5 A Hnědá | Ovladač zádržných systémů pro cestující |
| F51 | 7,5 A Hnědá | Elektronická kontrola klimatu;
Klasifikace cestujících; Kamera pro couvání; Kontrola klimatu; Nastavení světlometů; Výběr terénu; Vyhřívání zadního skla; Tažení přívěsu; Úprava jízdního pruhu. |
| F53 | 7,5 A Hnědá | Modul bezklíčového zapalování;
Elektrická parkovací brzda; RF náboj; Přístrojová deska. |
| F94 | 15 A Modrá | Sedadlo řidiče s bederní oporou;
Napájecí zásuvky. |
O Jeep Compass (2012-2022)
Jeep Compass, vyráběný v letech 2012 až 2022, je kompaktní SUV, které kombinuje robustní design s moderními technologiemi. Tento model je známý svou spolehlivostí a všestranností, což ho činí ideálním pro městské i terénní jízdy. Compass nabízí různé možnosti motorů, včetně benzínových a dieselových variant, které poskytují optimální rovnováhu mezi výkonem a efektivitou. Interiér vozidla je prostorný a pohodlný, s množstvím moderních funkcí a bezpečnostních systémů, které zvyšují komfort a bezpečnost cestujících.
Schéma pojistkové skříňky Jeep Compass
Tato stránka zobrazuje schéma pojistkové skříňky pro Jeep Compass, která je nezbytná pro správnou údržbu a opravy vozidla. Typická umístění pojistkové skříňky v tomto modelu zahrnují prostor pod kapotou a interiér vozidla, obvykle v blízkosti palubní desky. Schémata na této stránce ukazují čísla pojistek, jejich ampérové hodnoty a chráněné komponenty, což je klíčové pro identifikaci a výměnu pojistek. Při výměně vždy používejte pojistky se stejnou ampérovou hodnotou, abyste předešli poškození elektrického systému. Pojistková skříňka je důležitou součástí vozidla, a proto je důležité mít přehled o její konfiguraci a funkci.
