Peugeot 206 SW (2000-2008) – pojistková skříňka

Peugeot 206 SW (2000-2002) – schéma pojistek

Rok výroby: 2000, 2001, 2002.

Pojistka zapalovače cigaret (zásuvka napájení) v Peugeot 206 SW (2000-2002) je pojistka 22 ve schématu pojistek na přístrojové desce.

Schéma pojistek v motorovém prostoru

Pojistka	Ampéry [A]	Popis
1 *	20	Skupina motoventilátoru
2 *	60	ABS
3 *	30	ABS
4 *	70	Napájení BSI
5 *	70	Napájení BSI
6 *	–	Volné
7 *	30	Napájení zapalování
8 *	–	Volné
* Pojistky „maxi“ napájení obvodů elektrických zařízení.

Pojistka	Ampéry [A]	Popis
1	10	Relé světla zpátečky, senzor rychlosti vozidla
2	15	Elektromagnetický ventil plnění nádrže, Palivové čerpadlo
3	10	Výpočetní jednotka ABS
4	10	Senzor automatické převodovky
5	–	Volný
7	20	Čerpadlo ostřikovače světlometů
8	20	Relé skupiny ventilátoru, Elektromagnetický ventil řízení motoru
9	15	Světlomet s tlumeným světlem levý
10	15	Světlomet s tlumeným světlem pravý
11	10	Světlomet s dálkovým světlem levý
12	15	Světlomet s dálkovým světlem pravý
13	15	Klakson
14	10	Čerpadla ostřikovače čelního skla
15	30	Ohřívač modulu škrticí klapky, Lambda sonda, Výpočetní jednotka motoru, Proud vzduchu, Zapalování, Elektromagnetický ventil motoru, Vstřikovače
16	30	Relé vzduchového čerpadla
17	30	Rychlost stěrače vysoká a nízká
18	40	Ventilátor klimatizace

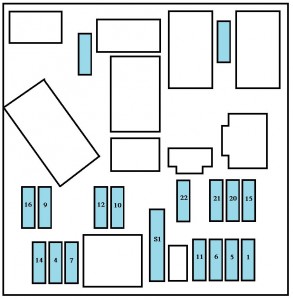

Schéma pojistek přístrojové desky

Pojistka	Ampéry [A]	Popis
1	15	Vyhřívané sedadlo – Alarmová siréna
4	20	Multifunkční displej, Navigační počítač, Osvětlení zavazadlového prostoru, Rádio, Počítač skládací střechy
5	15	Diagnostika automatické převodovky
6	10	Úroveň chladicí kapaliny, Automatická převodovka, Rádio
7	15	Příslušenství pro jízdu, Alarm nainstalovaný v servisu po prodeji, Senzor deště
9	30	Hydraulická pumpa
10	40	Odmlžování zrcátka
11	15	Stěrač
12	30	Vyhřívání předního čelního skla
14	10	Motorový počítač – Airbag – Spínače na volantu
15	15	Přístrojová deska, Multifunkční displej, Navigační počítač, Klimatizace, Rádio
16	30	Kontrola otevírání a zavírání dveří a kapoty
20	10	Pravé brzdové světlo
21	15	Levé brzdové světlo – třetí brzdové světlo
22	30	Přední stropní lampa, Osvětlení panelu, Zapalovač cigaret
S1		Připojení PARC

Peugeot 206 SW (2003-2008) – schéma pojistek

Rok výroby: 2003, 2004, 2005, 2006, 2007, 2008.

Pojistka zapalovače cigaret (zásuvka napájení) v Peugeot 206 SW (2003-2008) je pojistka 22 v pojistkové skříňce na přístrojové desce.

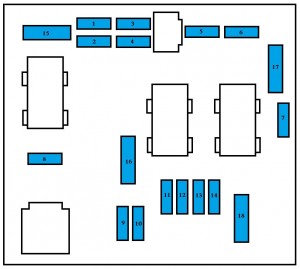

Pojistková skříňka v motorovém prostoru

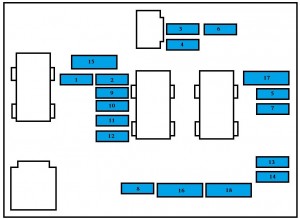

NEBO

Č.	Ampéry [A]	Popis
1 *	20	Skupina motoventilátoru
2 *	60	ABS / ESP
3 *	30	ABS / ESP
4 *	70	Napájení BSI
5 *	70	Napájení BSI
6 *	–	Volné
7 *	30	Napájení zapalování
8 *	–	Volné
* Pojistky „maxi“ s „další ochranou elektrických obvodů.

Č.	Ampér [A]	Popis
1	10	Modul topení (Diesel); Senzor vody v naftě; Relé couvacích světel; Senzor rychlosti vozidla; Průtokoměr vzduchu (Diesel).
2	15	Elektromagnetický ventil odvzdušnění nádrže; Palivové čerpadlo
3	10	ABS / ESP; Relé brzdy ESP.
4	10	Řídicí jednotka automatické převodovky; Řídicí jednotka motoru.
5	–	Volné
6	15	Přední mlhová světla
7	20	Čerpadlo ostřikovačů světlometů
8	20	Relé motoventilátoru; Čerpadlo vstřikování nafty; Regulátor tlaku paliva; Elektromagnetický ventil motoru.
9	15	Levý potkávací světlomet
10	15	Pravý potkávací světlomet
11	10	Levý dálkový světlomet
12	15	Pravý dálkový světlomet
13	15	Klakson
14	10	Přední čerpadla ostřikovačů
15	30	Ohřívač modulu klapky; Čerpadlo vstřikování nafty; Lambda sonda; Průtokoměr vzduchu; Zapalovací cívka; Elektromagnetický ventil řízení motoru; Ohřev nafty; Vstřikovače.
16	30	Relé vzduchového čerpadla
17	30	Rychlost stěrače vysoká a nízká
18	40	Ventilátor klimatizace

Pojistková skříňka v přístrojové desce

Číslo	Ampér [A]	Popis
1	15	Vyhřívané sedadlo; Siréna alarmu.
4	20	Řídicí jednotka navigace; Osvětlení zavazadlového prostoru; Rádio; Otevírací střecha; Spínače na volantu; Tažné zařízení.
5	15	Diagnostika automatické převodovky
6	10	Úroveň chladicí kapaliny; Automatická převodovka; Rádio; Senzor úhlu řízení (ESP).
7	15	Alarm nainstalovaný v servisu po prodeji
9	30	Hydraulické čerpadlo
10	40	Odmlžování zrcátka
11	15	Tergo
12	30	Vyhřívání předních skel
14	10	Řídicí jednotka motoru; Airbag; Spínače na volantu; Senzor deště.
15	15	Přístrojová deska; Multifunkční displej; Řídicí jednotka navigace; Klimatizace; Rádio.
16	30	Kontrola otevírání a zavírání dveří a kapot
20	10	Pravé brzdové světlo
21	15	Levé brzdové světlo; Třetí brzdové světlo.
22	30	Přední stropní světlo; Osvětlení panelu; Zapalovač cigaret.
S1		Spojka PARC

O Peugeot 206 SW (2000-2008)

Peugeot 206 SW, vyráběný v letech 2000 až 2008, je oblíbený kompaktní kombi automobil, který nabízí praktičnost a styl v jednom balení. Tento model je známý svou spolehlivostí a efektivním využitím prostoru, což ho činí ideálním pro rodiny a ty, kteří potřebují více úložného prostoru. Peugeot 206 SW byl k dispozici s různými motorizacemi, včetně benzínových a dieselových motorů, které poskytovaly různé úrovně výkonu a spotřeby paliva. Jeho elegantní design a komfortní jízda přispěly k jeho popularitě na evropském trhu.

Schéma pojistkové skříňky Peugeot 206 SW

Tato stránka zobrazuje schéma pojistkové skříňky pro Peugeot 206 SW, která je nezbytná pro identifikaci a výměnu pojistek v případě potřeby. V tomto modelu se pojistková skříňka nachází typicky ve dvou hlavních oblastech: pod kapotou v motorovém prostoru a v interiéru vozidla, obvykle pod palubní deskou na straně řidiče. Schémata zobrazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrického systému. Pojistková skříňka je klíčovým prvkem pro bezpečný provoz vozidla a správné fungování jeho elektrických komponentů.
