Peugeot Boxer Valník – pojistková skříňka

V tomto článku najdeš diagramy pojistkové skříňky Peugeot Boxer Benne, získáš informace o poloze panelů pojistek uvnitř vozidla a naučíš se přiřazení každé pojistky (rozložení pojistek).

Peugeot Boxer Benne – schéma pojistky

Pojistka zapalovače cigaret (zásuvka napájení) v Peugeot Boxer Benne je pojistka 44 v rozvaděči pojistek na přístrojové desce.

Pojistky na přístrojové desce na straně spolujezdce

Číslo	Amp [A]	Popis
12	7,5	Světlomet s tlumeným světlem pravý
13	7,5	Světlomet s tlumeným světlem levý
31	7,5	Napájení relé
32	10	Osvětlení kabiny
33	15	Zásuvka zadní 12 V.
34	–	Nepoužívá se
35	7,5	Osvětlení couvání; Senzor přítomnosti vody v naftě.
36	15	Centrální zamykání; Baterie.
37	7,5	Spínač brzdových světel; Třetí brzdové světlo; Přístrojová deska.
38	20	Centrální zamykání
39	10	Audio systém; Diagnostická zásuvka; Poplachová siréna; Programovatelná kontrola přídavného topení; Kontrola klimatizace; Tachograf; Baterie.
40	15	Vyhřívané: zadní sklo (levá strana), zrcátko na straně řidiče.

41	15	Vyhřívané: zadní sklo (pravá strana), zrcátko na straně spolujezdce
42	7,5	Kontrolér a senzor ABS; Senzor ASR; Senzor ESP; Spínač brzdových světel.
43	30	Motor stěrače předního
44	20	Zapalovač cigaret; Zásuvka 12 V.
45	7,5	Kontrola dveří
46	–	Nepoužívá se
47	20	Motor okna řidiče
48	20	Motor ovládání okna spolujezdce
49	5	Audio systém; Ovládací prvky na přístrojové desce; Ovládání okna řidiče.
50	7,5	Skupina airbagů a předpínačů.
51	7,5	Tachograf; Tempomat; Kontrola klimatizace.
52	7,5	Napájení volitelného relé
53	7,5	Přístrojová deska; Zadní světélko.

Pojistka sloupku řidiče

Číslo	Amp [A]	Popis
54	–	Nepoužívá se
55	15	Vyhřívaná sedadla
56	15	12 V zásuvka pro zadního cestujícího
57	10	Programovatelné doplňkové topení
58	10	Boční světla
59	7,5	Pneumatické odpružení
60	–	Nepoužívá se
61	–	Nepoužívá se
62	–	Nepoužívá se
63	10	Programovatelný spínač doplňkového topení.
64	–	Nepoužívá se
65	30	Programovatelný ventilátor topení.

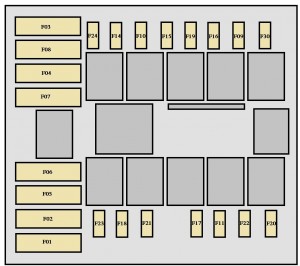

Pojistky v motorovém prostoru

Číslo	Amp [A]	Popis
1	40	Napájení pumpy ABS
2	50	Jednotka vytápění naftové.
3	30	Klíč na zapalování
4	20	Programovatelné doplňkové vytápění
5	20	Větrání kabiny s vytápěním programovatelným doplňkovým
6	40/60	Maximální rychlost ventilátoru kabiny.
7	40/50	Minimální rychlost ventilátoru kabiny.
8	40	Skupina ventilátoru kabiny
9	20	Čerpadlo na mytí skel
10	15	Klakson
14	7,5	Hlavní světlomet pravý
15	7,5	Hlavní světlomet levý
20	30	Čerpadlo na mytí světlometů
21	15	Napájení čerpadla paliva
23	30	Elektromagnetické ventily ABS
30	15	Přední mlhové světlomety

O Peugeot Boxer Benne

Peugeot Boxer Benne je praktické užitkové vozidlo, které je ideální pro různé komerční účely. Tento model je známý svou robustností a spolehlivostí, což ho činí oblíbeným mezi podnikateli a řemeslníky. Boxer Benne je vybaven různými motorizacemi, které zahrnují dieselové motory s různými výkony, což umožňuje přizpůsobit vozidlo konkrétním potřebám. Jeho konstrukce je navržena tak, aby poskytovala maximální nosnost a efektivitu při přepravě materiálů. Díky své flexibilitě a praktickým vlastnostem je Peugeot Boxer Benne ideálním partnerem pro každodenní pracovní úkoly.

Schéma pojistkové skříňky Peugeot Boxer Benne

Tato stránka zobrazuje schéma pojistkové skříňky pro Peugeot Boxer Benne, která je nezbytná pro správnou údržbu a opravy elektrického systému vozidla. Pojistková skříňka se obvykle nachází v interiéru vozidla, často pod přístrojovou deskou nebo v motorovém prostoru. Na schématu jsou zobrazeny čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrického systému. Pojistková skříňka je klíčovým prvkem pro bezpečnost a funkčnost vozidla, proto je důležité mít přehled o její konfiguraci a správném používání.
