Peugeot Bipper (2007-2016) – pojistková skříňka
V tomto článku naleznete schémata pojistkové skříňky Peugeot Bipper 2007-2016, získáte informace o umístění pojistkových panelů uvnitř vozu a naučíte se přiřazení každé pojistky (rozložení pojistek).
Peugeot Bipper (2007-2008) – schéma pojistek
Rok výroby: 2007, 2008.
Pojistka zapalovače cigaret (zásuvka napájení) v Peugeot Bipper (2007-2008) je pojistka 85 v pojistkové skříňce v motorovém prostoru.
Pojistková skříňka v přístrojové desce
| Č. | Amp [A] | Popis |
| F12 | 7,5 | Napájení světlometu s potkávacími světly vpravo |
| F13 | 7,5 | Napájení světlometu s potkávacími světly vlevo;
Nastavení výšky světlometu. |
| F31 | 5 | Spínač napájení řídicí jednotky motoru |
| F32 | 7,5 | Přední světlomet;
Přední osvětlení na přivítání; Zadní osvětlení na přivítání. |
| F36 | 10 | Audio systém;
Příprava pro mobilní telefon; Ovládací panel klimatizace; Diagnostický konektor EODB. |
| F37 | 5 | Brzdové světlo;
Přístrojová deska. |
| F38 | 20 | Blokování dveří |
| F43 | 15 | Čerpadlo stěrače |
| F47 | 20 | Napájení motoru ovládání oken na straně řidiče |
| F48 | 20 | Napájení elektrického motoru
ovládání oken na straně spolujezdce. |
| F49 | 5 | Kontrola asistence při parkování;
Spínač zadních světel; Elektrická vnější zrcátka. |
| F50 | 7,5 | Řídicí jednotka airbagu |
| F51 | 5 | Spínač pedálu brzdy;
Spínač pedálu spojky |
| F53 | 5 | Přístrojová deska;
Zadní světlomety s mlhovými světly. |
Pojistková skříňka v motorovém prostoru
| Číslo | Amp [A] | Popis |
| 1 | 60 | Řídicí jednotka |
| 3 | 20 | Napájení motorku startéru |
| 4 | 40 | Napájení čerpadla blokování hydrauliky ABS |
| 6 | 30 | Kontrola skupiny
ventilátoru s jednou rychlostí. |
| 7 | 40 | Kontrola skupiny ventilátoru
vysokou rychlostí. |
| 8 | 30 | Čerpadlo klimatizace |
| 10 | 10 | Klakson |
| 11 | 10 | Napájení sekundárního nabíjení
systém řízení motoru. |
| 14 | 15 | Dálková světla |
| 16 | 7,5 | Řídicí jednotka motoru;
Řídicí jednotka manuálního ovládání převodovky. |
| 17 | 15 | Napájení cívky zapalování;
Vstřikovače; Řídicí jednotka motoru. |
| 18 | 7,5 | Řídicí jednotka motoru (1.4 HDi) |
| 19 | 7,5 | Kompresor klimatizace |
| 20 | 30 | Napájení zadního vyhřívaného okna;
elektrické ohřívače pro odstranění ledu z vnějších zrcátek |
| 21 | 15 | Kontrola motoru benzín 1.4;
Cívka relé T09 (HDi). |
| 22 | 20 | Řídicí jednotka motoru (1.4 HDi), čerpadlo benzínu |
| 23 | 20 | Napájení elektromagnetických ventilů
hydraulická blokáda ABS. |
| 24 | 7,5 | ABS |
| 30 | 15 | Mlhová světla |
| 81 | 60 | Jednotka topení |
| 82 | 30 | Čerpadlo manuální převodovky řízené;
Napájení manuální převodovky řízené. |
| 84 | 10 | Jednotka kontroly manuální
převodovky a elektromagnetických ventilů. |
| 85 | 30 | Zapalovač cigaret;
Zásuvka příslušenství 12 V. |
| 87 | 7,5 | Zpětná světla;
Senzor přítomnosti vody v naftě. |
Peugeot Bipper (2010-2016) – schéma pojistek
Rok výroby: 2010, 2011, 2012, 2013, 2014, 2015, 2016.
Pojistka zapalovače cigaret (zásuvka napájení) v Peugeot Bipper (2010-2016) je pojistka F94 v pojistkové skříňce.

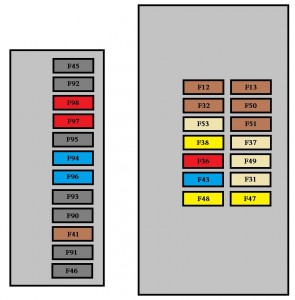

Pojistková skříňka v přístrojové desce
| Číslo | Ampéry [A] | Popis |
| F12 | 7,5 | Napájení světla dálkového světla vpravo |
| F13 | 7,5 | Napájení světla dálkového světla vlevo; Nastavení výšky světlometu. |
| F31 | 5 | Spínač napájení modulu motoru. |
| F32 | 7,5 | Přední světlo; Přední osvětlení; Zadní osvětlení. |
| F36 | 10 | Audio systém; Příprava pro mobilní telefon; Ovládací panel klimatizace; Diagnostický konektor EODB. |
| F37 | 5 | Brzdové světlo; Přístrojová deska. |
| F38 | 20 | Blokování dveří |
| F43 | 15 | Čerpadlo stěračů |
| F47 | 20 | Napájení motoru okna řidiče |
| F48 | 20 | Napájení elektrického motoru okna spolujezdce |
| F49 | 5 | Modul senzorů parkování; Spínač zadních světel; Elektrická boční zrcátka; Modul řízení objemového alarmu. |
| F50 | 7,5 | Modul řízení airbagů. |
| F51 | 7,5 | Spínač pedálu brzdy; Spínač pedálu spojky; Ovládání bočních zrcátek; Centrální Bluetooth. |
| F53 | 5 | Přístrojová deska; Zadní mlhová světla. |
| Č. | Ampéry [A] | Popis |
| F41 | 7,5 | Odmlžování zrcátek |
| F94 | 15 | Zapalovač cigaret |
| F96 | 15 | Příslušenství 12 V. |
| F97 | 10 | Vyhřívané sedadlo na straně řidiče. |
| F98 | 10 | Vyhřívané sedadlo na straně cestujícího. |

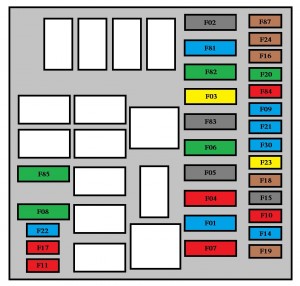

Pojistková skříňka v motorovém prostoru
| Č. | Ampéry [A] | Popis |
| F1 | 60 | Modul řízení |
| F2 | 40 | Ventilátor kabiny |
| F3 | 20 | Napájení motorku startéru |
| F4 | 40 | Napájení čerpadla hydraulického bloku ABS |
| F6 | 30 | Řízení skupiny ventilátoru na jednu rychlost. |
| F7 | 40 | Řízení skupiny ventilátoru na vysokou rychlost. |
| F8 | 30 | Čerpadlo klimatizace |
| F9 | 15 | Háky na přívěs |
| F10 | 10 | Klakson |
| F11 | 10 | Dodatečné napájení zátěže modulu řízení motoru |
| F14 | 15 | Dálková světla |
| F15 | 15 | Zásuvka příslušenství 12 V. |
| F 16 | 7,5 | Modul motoru; Elektronická převodovka a páka převodovky; Relé T20. |
| F17 | 15 | Napájení cívky zapalování; Injektory; Řídicí jednotka motoru (1.3 HDi). |
| F18 | 7,5 | Řídicí jednotka motoru (1,3 HDi); Relé T09. |
| F19 | 7,5 | Kompresor klimatizace |
| F20 | 30 | Napájení vyhřívaného zadního okna; Elektrické vyhřívací prvky bočních zrcátek. |
| F21 | 15 | Kontrola benzínového motoru 1.4; Relé T09 (HDi). |
| F22 | 20 | Řídicí jednotka motoru (1.4 HDi), čerpadlo benzínu |
| F23 | 20 | Napájení elektroventilů hydraulických bloků ABS |
| F24 | 7,5 | ABS |
| F30 | 15 | Mlhová světla |
| F81 | 60 | Modul vyhřívání předehřevu (1,3 HDi) |
| F82 | 30 | Elektronické čerpadlo převodovky; Napájení elektronické převodovky. |
| F84 | 10 | Modul elektronické kontroly převodovky a elektroventilů |
| F85 | 30 | Osvětlení couvání; Senzor přítomnosti vody v naftě; Senzor proudění vzduchu; Cívky relé T02, T05, T14, T17 a T19 (kromě 1,3 HDi). |
| F87 | 7,5 | Osvětlení couvání; Senzor přítomnosti vody v naftě. |
| 5 | Žárovky couvání; Senzor přítomnosti vody v naftě; Senzor proudění vzduchu; Cívky relé T02, T05, T14, T17 a T19; Senzor stavu nabití baterie (kromě 1,3 HDi). |
O Peugeot Bipper (2007-2016)
Peugeot Bipper je kompaktní užitkové vozidlo, které se vyrábělo v letech 2007 až 2016. Tento model je známý svou praktičností a kompaktními rozměry, což ho činí ideálním pro městské prostředí a přepravní úkoly v úzkých prostorech. Peugeot Bipper byl dostupný s různými motorizacemi, včetně benzínových a dieselových motorů, které poskytovaly spolehlivý výkon a efektivní spotřebu paliva. Díky své flexibilitě a prostornému interiéru je oblíbený mezi malými podnikateli a řemeslníky, kteří potřebují spolehlivé vozidlo pro každodenní použití.
Schéma pojistkové skříňky Peugeot Bipper
Tato stránka zobrazuje schéma pojistkové skříňky pro Peugeot Bipper, která je klíčová pro identifikaci a údržbu elektrických komponent vozidla. Typická umístění pojistkové skříňky v tomto modelu zahrnují prostor pod palubní deskou a v motorovém prostoru. Schémata na této stránce zobrazují čísla pojistek, jejich ampérové hodnoty a chráněné komponenty, což usnadňuje diagnostiku a výměnu pojistek. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrického systému. Pojistková skříňka je důležitou součástí vozidla, která zajišťuje správné fungování všech elektrických zařízení.
