Peugeot 2008 (2013-2022) – pojistková skříňka
V tomto článku najdeš diagramy pojistkové skříňky Peugeot 2008 (2013–2022), získáš informace o poloze panelů pojistek uvnitř auta a naučíš se přiřazení každé pojistky (rozložení pojistek).
Peugeot 2008 (2013-2019) – schéma pojistky
Rok výroby: 2013, 2014, 2015, 2016, 2017, 2018, 2019.
Pojistka zapalovače cigaret (zásuvka napájení) v Peugeot 2008 je pojistka F16 (přední zásuvka 12 V) v rozvaděči pojistek #1 v přístrojové desce.
Poloha rozvaděče pojistek
Rozvaděče pojistek v přístrojové desce
Vozy s volantem nalevo:

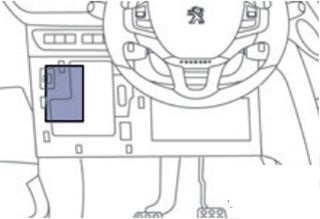

Rozvaděč pojistek 1 se nachází v dolní přístrojové desce (vlevo).

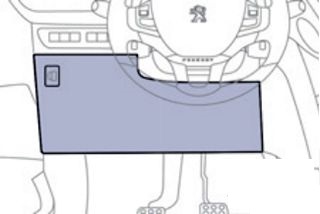

Odstraň kryt tahem v pravém horním rohu, poté vlevo, úplně odstraň kryt a otoč ho.

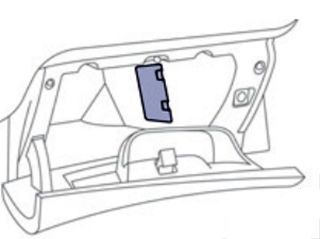

Rozvaděč pojistek 2 se nachází za odkládací schránkou.
Vozy s volantem napravo:

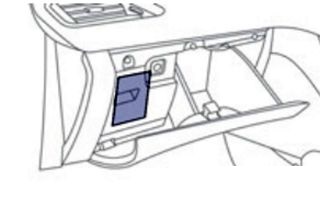

Rozvaděč pojistek 1 se nachází v odkládací schránce.
Otevři kryt odkládací schránky, odstraň kryt tahem v pravém horním rohu, úplně odstraň kryt a otoč ho.
Rozvaděč pojistek 2 je umístěn v dolní přístrojové desce (vpravo).
Odstraň kryt tahem v pravém horním rohu, poté vlevo, úplně odstraň kryt a otoč ho.
Motorový prostor

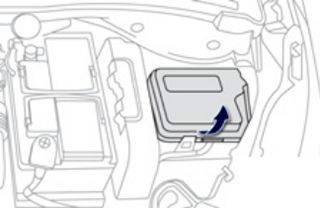

Nachází se v motorovém prostoru blízko baterie (levá strana)
Schémata rozvaděče pojistek
2013, 2014, 2015

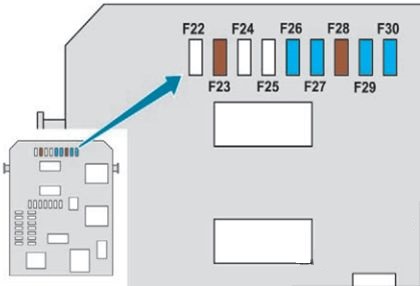

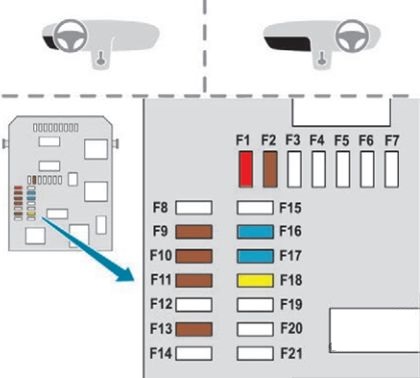

Rozvaděč pojistek v přístrojové desce 1
Přiřazení pojistek v rozvaděči pojistek přístrojové desky 1 (2013, 2014, 2015)
| Č. | Ampér [A] | Popis |
|---|---|---|
| F02 | 5 A | Zrcátka;
Světlomety; Diagnostický konektor. |
| F09 | 5 A | Alarm. |
| F10 | 5 A | Nezávislá telematická jednotka;
Přípojka na přívěs. |
| F11 | 5 A | Elektrochromatické zpětné zrcátko;
Dodatečné vytápění. |
| F13 | 5 A | Hi-Fi zesilovač;
Parkovací senzory. |
| F 16 | 15 A | Přední zásuvka 12 V. |
| F17 | 15 A | Audio systém, audio systém (příslušenství). |
| F18 | 20 A | Dotyková obrazovka. |
| F23 | 5 A | Lampa v odkládací schránce;
Dodatečné zrcátko; Čtecí světla mapy. |
| F26 | 15 A | Klaksón |
| F27 | 15 A | Čerpadlo ostřikovače. |
| F28 | 5 A | Systém proti krádeži. |
| F29 | 15 A | Kompresor klimatizace. |
| F30 | 15 A | Zadní stěrač. |

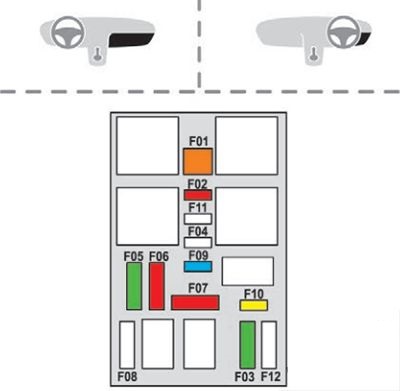

Schéma pojistek v přístrojové desce 2
Přiřazení pojistek v schématu pojistek přístrojové desky 2 (2013, 2014, 2015)
| Č. | Ampér [A] | Popis |
|---|---|---|
| F01 | 40 A | Zadní vyhřívané sklo. |
| F02 | 10 A | Vyhřívaná boční zrcátka. |
| F03 | 30 A | Přední okna s jedním dotykem. |
| F04 | – | Nepoužívá se. |
| F05 | 30 A | Zadní okna s jedním dotykem. |
| F06 | 10 A | Sklopná boční zrcátka. |
| F07 | 10 A | Sklopná boční zrcátka. |
| F08 | – | Nepoužívá se. |
| F09 | 15 A | Vyhřívaná přední sedadla;
Elektrická přední okna (ne s jedním dotykem). |
| F10 | 20 A | Hi-Fi zesilovač. |
| F11 | – | Nepoužívá se. |
| F12 | – | Nepoužívá se. |

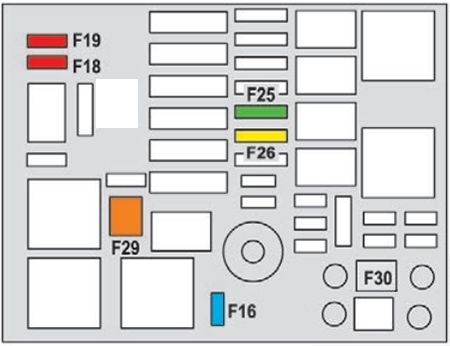

Motorový prostor
Přiřazení pojistek v motorovém prostoru (2016, 2018)
| Č. | Ampér [A] | Popis |
|---|---|---|
| F 16 | 15 A | Denní světla. |
| F18 | 10 A | Pravý přední světlomet. |
| F19 | 10 A | Levý přední světlomet. |
| F25 | 30 A | Relé stěrače (příslušenství). |
| F29 | 40 A | Motor předního stěrače. |
| F30 | 80 A | Konektor pomocného ohřívače (Diesel). |
Peugeot 2008 (2020-2021) – schéma pojistkové skříňky
Rok výroby: 2020, 2021.
Pojistka zapalovače cigaret (zásuvka napájení) v Peugeot 2008 je pojistka F31 nebo F32 (přední zásuvka 12V) v pojistkové skříňce níže na přístrojové desce.
Pojistková skříňka přístrojové desky
Pojistková skříňka níže
| Číslo | Ampér [A] | Popis |
| F1 | 10 | Vnitřní elektrochromatické zpětné zrcátko |
| F3 | 5 | Bezdrátová nabíječka pro chytré telefony |
| F4 | 15 | Klaksón |
| F5 | 20 | Čerpadlo kapaliny na mytí oken |
| F6 | 20 | Čerpadlo na mytí oken |
| F7 | 5 | USB zásuvka vzadu |
| F8 | 20 | Stěrač zadního okna |
| F10 | 30 | Blokování/odblokování |
| F11 | 30 | Blokování/odblokování |
| F14 | 5 | Tísňové volání a alarm – Alarm |
| F24 | 5 | 70palcový dotykový displej |
| F27 | 5 | Alarm (příslušenství) |
| F29 | 20 | 10palcový dotykový displej |
| F31 nebo F32 | 15 | Zapalovač cigaret;
zásuvka 12V pro příslušenství. |
Pojistková skříňka horní
| Č. | Ampér [A] | Popis |
| F1 | 40 | Vyhřívané zadní sklo |
| F2 | 10 | Vyhřívaná boční zrcátka |
| F3 | 30 | Elektrická přední okna s jedním dotykem |
| F4 | 20 | Nastavení vnějších zrcátek;
Sklopná boční zrcátka. |
| F5 | 30 | Elektrická zadní okna s jedním dotykem |
| F6 | 15 | Otevíratelná střecha |
| F10 | 30 | Vyhřívaná přední sedadla |
Pojistková skříňka v motorovém prostoru
| Č. | Ampér [A] | Popis |
| F16 | 20 | Vyhřívané čelní sklo |
| F18 | 10 | Halogenový světlomet s pravým světlem polohy |
| F19 | 10 | Halogenový světlomet s levým světlem polohy |
| F29 | 40 | Stěrače |
Schémata pojistkových skříní a relé – Peugeot 2008
Týká se vozidel vyrobených v letech:
2022.
Pojistková skříňka přístrojové desky
Pojistková skříňka se nachází v dolní části přístrojové desky (vlevo).
Abyste se dostali k pojistkám, je třeba provést stejný postup, jaký se používá pro výměnu pojistek.

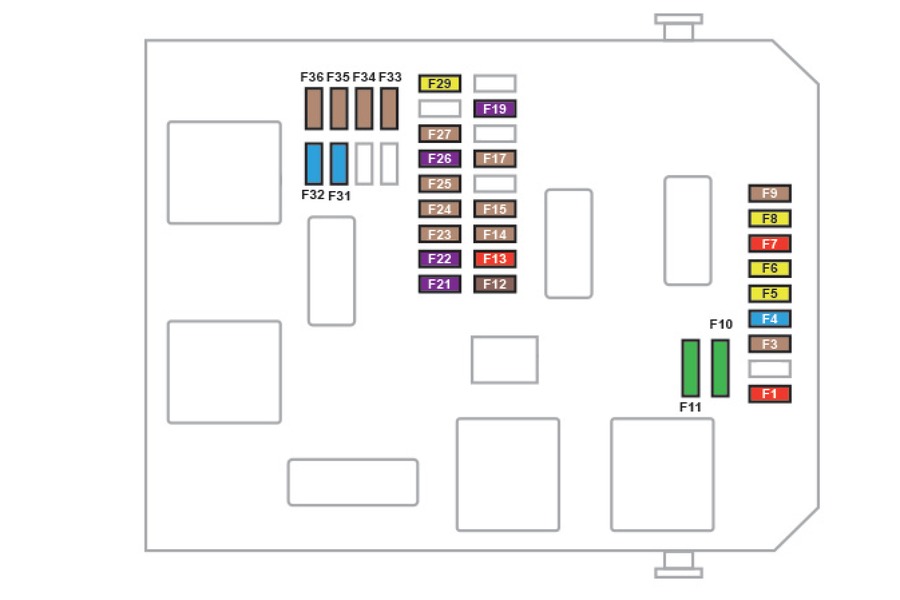

Dolní pojistková skříňka
| Číslo | Ampér [A] | Popis |
| F1 | 10 | Vnitřní elektrochromatické zrcátko |
| F3 | 5 | Bezdrátová nabíječka pro chytré telefony |
| F4 | 15 | Klaksón |
| F5 | 20 | Čerpadlo na kapalinu na mytí oken |
| F6 | 20 | Čerpadlo na mytí oken |
| F7 | 5 | USB port vzadu |
| F8 | 20 | Stěrač zadního okna |
| F10 | 30 | Blokování/odblokování |
| F11 | 30 | Blokování/odblokování |
| F14 | 5 | Hovor na tísňové číslo a pomoc – Alarm |
| F24 | 5 | 70palcový dotykový displej |
| F27 | 5 | Alarm (příslušenství) |
| F29 | 20 | 10palcový dotykový displej |
| F31 nebo F32 | 15 | Zapalovač;
Zásuvka 12V. |

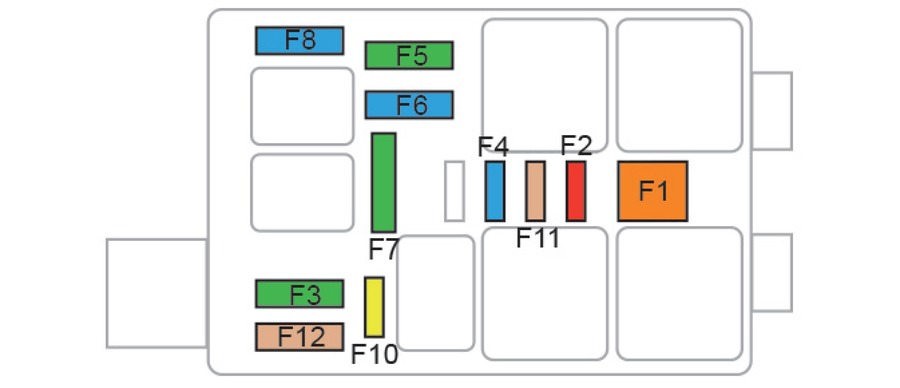

Pojistková skříňka horní
| Číslo | Ampér [A] | Popis |
| F1 | 40 | Vyhřívané zadní sklo |
| F2 | 10 | Vyhřívaná boční zrcátka |
| F3 | 30 | Elektrická přední okna s jedním dotykem |
| F4 | 20 | Nastavení vnějších zrcátek;
Sklopná boční zrcátka. |
| F5 | 30 | Elektrická zadní okna s jedním dotykem |
| F6 | 15 | Otevíratelná střecha |
| F10 | 30 | Vyhřívaná přední sedadla |

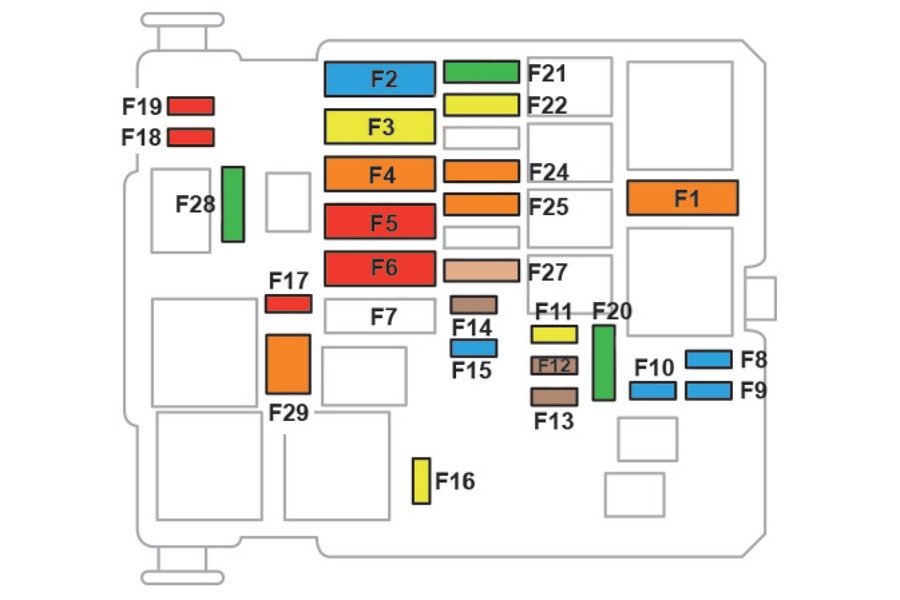

Pojistková skříňka v motorovém prostoru
- Uvolnit dva háky A.
- Odstranit kryt.
- Vyměnit pojistku.
- Po výměně důkladně zavřít kryt a poté zajistit dva háky A, aby se zajistila těsnost pojistkové skříňky.
| Číslo |
Ampér [A] | Popis |
| F16 | 20 | Vyhřívané čelní sklo |
| F18 | 10 | Světlomet halogenový s dálkovým světlem vpravo |
| F19 | 10 | Světlomet halogenový s dálkovým světlem vlevo |
| F29 | 40 | Přední stěrače |
