Peugeot Expert VU (2007-2019) – pojistková skříňka
V tomto článku najdeš diagramy pojistkové skříňky Peugeot Expert VU (2007–2019), získáš informace o poloze panelů pojistek uvnitř vozidla a naučíš se přiřazení každé pojistky (rozložení pojistek).
Peugeot Expert VU (2007-2012) – schéma rozvodu pojistek
Rok výroby: 2007, 2008, 2009, 2010, 2011, 2012.
Pojistka zapalovače cigaret (zásuvka napájení) v Peugeot Expert VU (2007-2012) je pojistka 9 v rozvodu pojistek na přístrojové desce.

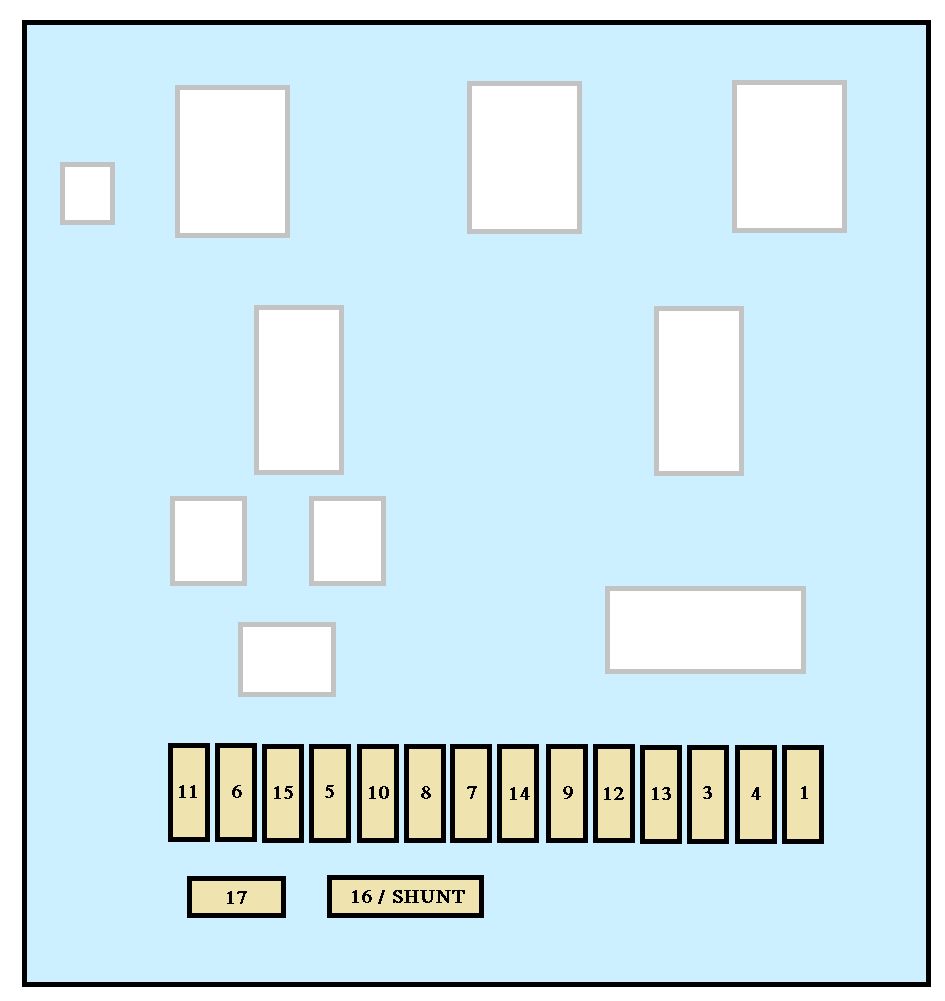

Pojistky na přístrojové desce vpravo
| Číslo | Ampéráž [A] | Popis |
| 1 | 15 | Stěrač zadního okna |
| 2 | – | Nepoužívá se |
| 3 | 5 | Jednotka řízení airbagu |
| 4 | 10 | Senzor úhlu řízení;
Diagnostický konektor; Senzor ESP; Manuální větrání; Spínač spojky; Výška paprsku světlometů; Čerpadlo filtru pevných částic. |
| 5 | 30 | Elektrická zrcátka;
Motor okna spolujezdce. |
| 6 | 30 | Napájení elektrických oken vpředu |
| 7 | 5 | Přídavná světla a osvětlení odkládací schránky |
| 8 | 20 | Multifunkční displej;
Alarmová siréna; Audio systém; CD měnič; Audio/telefon; schéma pojistek přívěsu (příslušenství); Jednotka úpravy vozidla (platforma s kabinou). |
| 9 | 10 | Zapalovač cigaret;
Konektor příslušenství pro zavazadlový prostor. |
| 10 | 30 | Regulátor výšky zadní nápravy;
Spínač volantu; Přístrojová deska. |
| 11 | 15 | Diagnostický konektor;
Spínač zapalování. |
| 12 | 15 | Hands-free kit;
Jednotka řízení airbagu; Jednotka řízení parkovací asistence. |
| 13 | 5 | Schéma pojistek motoru;
Schéma pojistek přívěsu. |
| 14 | 15 | Senzor deště;
Zadní větrání; Automatická klimatizace; Přístrojová deska. |
| 15 | 30 | Blokování dveří |
| 16 | – | Nepoužívá se |
| 17 | 40 | Vyhřívané zadní sklo;
Vyhřívaná zrcátka. |
| 10 | Pouze vyhřívaná zrcátka |

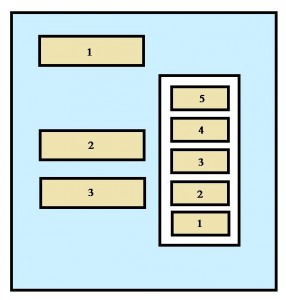

Pojistky v prostoru pro cestující
| Číslo | Ampéráže [A] | Popis |
| 1 | 30 | Vyhřívaná sedadla |
| 2 | – | Nepoužívá se |
| 3 | 40/50 | Schéma pojistek přívěsu
(příslušenství); Modul pro změnu vozidla (platforma s kabinou) |
| 4 | – | Nepoužívá se |
| 36 | 15 | Uzamykání dveří s pantem |
| 37 | 10 | Uzamykání dveří s pantem |
| 38 | 20 | Stěrač zadních dveří |
| 39 | – | Nepoužívá se |
| 40 | 5 | Sklopná zrcátka |
Pojistky pod kapotou
| Č. | Ampéráže [A] | Popis |
| 1 | 20 | Řídicí jednotka motoru,
systémy napájení paliva a vzduchu, montáž ventilátoru |
| 2 | 15 | Klaksón |
| 3 | 10 | Čerpadlo ostřikovače předního a zadního skla |
| 4 | 20 | Čerpadlo ostřikovače světlometů |
| 5 | 15 | Systém napájení paliva |
| 6 | 10 | Posilovač řízení,
Spínač dodatečného pedálu brzdy |
| 7 | 10 | Brzdový systém (ABS/ESP) |
| 8 | 20 | Kontrola motoru startéru |
| 9 | 10 | Hlavní spínač pedálu brzdy |
| 10 | 40 | Systémy napájení paliva a vzduchu;
Systémy kontroly emisí. |
| 11 | 40 | Přední větrání |
| 12 | 30 | Stěrače |
| 13 | 40 | Integrované systémové rozhraní |
| 14 | 30 | Nepoužívá se |

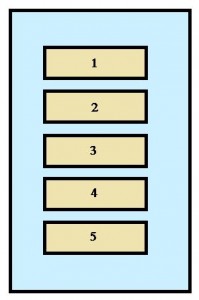

Tažení / tažný hák / výrobci karoserií / pojistka kabina platforma
| Nr | Ampéráže [A] | Popis |
| 1 | 15 | Není použit |
| 2 | 15 | Relé zapalování a volitelného generátoru. |
| 3 | 15 | Napájení přívěsu 12 V. |
| 4 | 15 | Stálá dodávka modifikátorů vozidla. |
| 5 | 10 | Havarijní světla |
Peugeot Expert VU (2013-2015) – schéma pojistky
Rok výroby: 2013, 2014, 2015.
Pojistka zapalovače cigaret (zásuvka napájení) v Peugeot Expert VU (2013-2015) je pojistka 45 v pojistkové skříňce
Pojistky v přístrojové desce vpravo
| Číslo | Amp [A] | Popis |
| 1 | 15 | Stěrač zadního okna |
| 2 | – | Není použito |
| 3 | 5 | Řídicí jednotka airbagu |
| 4 | 10 | Senzor úhlu volantu;
Diagnostický konektor; Senzor ESP; Manuální ventilace; Spínač spojky; Výška paprsku světlometů; Čerpadlo filtru pevných částic. |
| 5 | 30 | Elektrická zrcátka;
Motor okna spolujezdce. |
| 6 | 30 | Napájení předních elektrických oken |
| 7 | 5 | Dodatečná světla a
osvětlení odkládací schránky |
| 8 | 20 | Multifunkční displej;
Alarmová siréna; Audio systém; CD měnič; Audio / telefon; pojistková skříňka přívěsu (příslušenství); Výrobce karoserií/řídicí jednotka pro úpravu vozidla (platforma s kabinou). |
| 9 | 10 | Zapalovač cigaret;
Konektor příslušenství pro nákladový prostor. |
| 10 | 30 | Regulátor výšky jízdy vzadu;
Spínač volantu; Přístrojová deska. |
| 11 | 15 | Diagnostický konektor;
Spínač zapalování. |
| 12 | 15 | Hands-free kit;
Řídicí jednotka airbagu; Řídicí jednotka asistence při parkování. |
| 13 | 5 | Pojistková skříňka motoru;
Pojistková skříňka přívěsu. |
| 14 | 15 | Senzor deště;
Ventilace vzadu; Automatická klimatizace; Přístrojová deska. |
| 15 | 30 | Blokování dveří |
| 16 | – | Není použito |
| 17 | 40 | Vyhřívané zadní sklo;
Vyhřívaná zrcátka. |
| 10 | Pouze vyhřívaná zrcátka |
Pojistky v prostoru pro cestující
| Číslo | Amp [A] | Popis |
| 1 | 30 | Vyhřívaná sedadla |
| 2 | – | Nepoužívá se |
| 20 | Stav baterie řídicí jednotky | |
| 3 | 40/50 | Pojistková skříňka přívěsu
(příslušenství); Výrobce karoserií; Modul modifikátoru vozidla (platforma s kabinou). |
| 4 | – | Nepoužívá se |
| 36 | 15 | Zamykání dveří s pantem |
| 37 | 10 | Zamykání dveří s pantem |
| 38 | 20 | Stěrač dveří na zadní straně |
| 39 | – | Nepoužívá se |
| 40 | 5 | Skleněná zrcátka se sklápěcí funkcí |

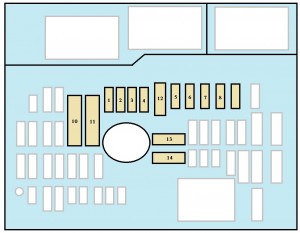

Pojistky pod kapotou
| Nr | Amp [A] | Popis |
| 1 | 20 | Kontrola motoru;
Systémy napájení paliva a vzduchu; Montáž ventilátoru. |
| 2 | 15 | Klakson |
| 3 | 10 | Čerpadlo předního a zadního ostřikovače skel |
| 4 | 20 | Čerpadlo ostřikovače světlometů |
| 5 | 15 | Systém napájení paliva |
| 6 | 10 | Posilovač řízení;
Dodatečný spínač pedálu brzdy. |
| 7 | 10 | Brzdový systém (ABS/ESP) |
| 8 | 20 | Kontrola motorku startování |
| 9 | 10 | Hlavní spínač pedálu brzdy |
| 10 | 40 | Systémy napájení paliva a vzduchu;
Systémy kontroly emisí. |
| 11 | 40 | Přední ventilace |
| 12 | 30 | Stěrače |
| 13 | 40 | Integrované systémové rozhraní |
| 14 | 30 | Nepoužívá se |
Tažení / tažný hák / výrobci karoserií / pojistka kabiny platformy
| Nr | Amp [A] | Popis |
| 1 | 15 | Není použitý |
| 2 | 15 | Relé startování a volitelného generátoru |
| 3 | 15 | Napájení přívěsu 12 V. |
| 4 | 15 | Pevné dodávky modifikátorů vozidel |
| 5 | 10 | Výstražná světla |
Peugeot Expert VU (2016) – schéma pojistkové skříňky
Rok výroby: 2016.
Pojistka zapalovače cigaret (zásuvka napájení) v Peugeot Expert VU (2016) je pojistka F32 ve schématu pojistkové skříňky v odkládací schránce.

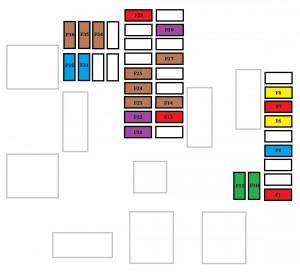

Pojistky za odkládací schránkou
Verze 1 (Eco)
| Č. | Amp [A] | Popis |
| F1 | 10 | Posilovač řízení elektrický;
Spínač spojky. |
| F4 | 15 | Klaksón |
| F5 | 20 | Čerpadlo ostřikovače předního/zadního skla |
| F6 | 20 | Čerpadlo ostřikovače předního/zadního skla |
| F7 | 10 | Příslušenství zadního přístroje 12 V. |
| F8 | 20 | Stěrače zadního skla jednotlivé nebo dvojité |
| F10 | 30 | Externí a interní uzamykání
přední a zadní |
| F11 | ||
| F13 | 10 | Ovládání klimatizace přední;
Ovládání audio systému; Řadicí páka; Displej head-up. |
| F14 | 5 | Připojení alarmu a asistence |
| F17 | 5 | Přístrojová deska |
| F19 | 3 | Kontrola namontovaná na volantu |
| F21 | 3 | Systém „přístupu a startování bez klíče“ nebo
spínač zapalování. |
| F22 | 3 | Senzor deště a slunce,
Multifunkční kamera pro detekci. |
| F23 | 5 | Bezpečnostní pás zapnutý nebo
displej nezapnutý. |
| F24 | 5 | Displej s dotykovou obrazovkou;
kamera pro couvání a parkovací senzory. |
| F25 | 5 | Airbag |
| F29 | 20 | Audio systém;
Displej s dotykovou obrazovkou; CD přehrávač; Navigace. |
| F31 | 15 | Audio systém (baterie +) |
| F32 | 15 | Přední zásuvka příslušenství 12 V. |
| F34 | 5 | Systém monitorování mrtvého úhlu;
Elektrické ovládání bočních zrcátek. |
| F35 | 5 | Vyhřívané trysky pro ostřikovače skel;
Nastavení výšky paprsku světlometů. |
| F36 | 5 | Nabíječka na baterku;
Vnitřní zadní osvětlení. |

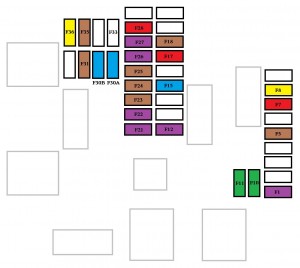

Verze 2 (kompletní)
| Číslo | Amp [A] | Popis |
| F1 | 3 | Systém „přístupu a startování bez klíče“ nebo spínač zapnutí |
| F5 | 5 | Dotykový displej, kamera pro couvání a
parkovací senzory |
| F7 | 10 | Ovládací prvky klimatizace vzadu:
Hi-Fi zesilovač. |
| F8 | 20 | Jednoduchý nebo dvojitý stěrač zadního okna |
| F10 | 30 | Externí a interní uzamykání přední/zadní |
| F11 | ||
| F12 | 3 | Alarm |
| F17 | 10 | Příslušenství zadního prostoru 12 V. |
| F18 | 5 | Připojení alarmu a asistence |
| F21 | 3 | Nabíječka na baterky;
Zadní vnitřní osvětlení. |
| F22 | 3 | Světlo uvnitř odkládací schránky;
Vnitřní zadní světla. |
| F23 | 5 | Systém monitorování mrtvého úhlu:
Elektrická kontrola bočních zrcátek. |
| F24 | 5 | Ovládání umístěné na volantu |
| F25 | 5 | Nastavení výšky paprsku dálkových světlometů |
| F26 | 3 | Zapnutý bezpečnostní pás |
| F27 | 3 | Senzor deště a slunce.
Multifunkční detekční kamera. |
| F28 | 10 | Ovládání přední klimatizace;
Ovládání rádia; Řadicí páka; Head-up displej. |
| F30A
nebo B |
15 | Audio systém (baterie+) |
| F31 | 5 | Airbag |
| F33 | 15 | Přední zásuvka příslušenství 12 V. |
| F35 | 5 | Přístrojová deska |
| F36 | 20 | Audio systém;
Dotykový displej; CD přehrávač; Navigace. |
Pojistky motorového prostoru
| Nr | Amp [A] | Popis |
| F12 | 5 | Vyhřívané trysky ostřikovače |
| F14 | 25 | Čerpadlo předního a zadního ostřikovače |
| F15 | 5 | Přední radar a nouzové brzdění;
Elektrické posilování řízení. |
| F17 | 10 | Integrované systémové rozhraní |
| F19 | 30 | Motor stěrače předního skla |
| F20 | 15 | Čerpadlo předního a zadního ostřikovače |
| F21 | 20 | Čerpadlo ostřikovače světlometů |
| F22 | 15 | Klakson |
| F23 | 15 | Pravý tlumený světlomet |
| F24 | 15 | Levý tlumený světlomet |
Peugeot Expert VU (2016-2019…) – schéma pojistkové skříňky
Rok výroby: 2016, 2017, 2018, 2019.
Pojistky zapalovače cigaret (zásuvka napájení) v Peugeot Expert VU / Traveller jsou pojistky F7 (Eco) nebo F17 (Full) (zásuvka příslušenství zadní 12 V) a F32 (Eco) nebo F33 (Full) (zásuvka příslušenství přední 12 V) v pojistkové skříňce přístrojové desky.
Poloha pojistkové skříňky
Vozy s volantem nalevo: pojistková skříňka se nachází v dolní části přístrojové desky (vlevo).Odstraňte kryt tahem v levém horním rohu a poté doprava.
Schéma pojistkové skříňky (verze 1 (Eco))
Přiřazení pojistek v pojistkové skříňce přístrojové desky Verze 1 (Eco)
| Nr | Ampere [A] | Popis |
|---|---|---|
| Nr | Ampere [A] | Popis |
| F1 | 10 | Elektrický posilovač řízení;
Spínač spojky. |
| F4 | 15 | Klaksón |
| F5 | 20 | Čerpadlo předního a zadního ostřikovače. |
| F6 | 20 | Čerpadlo předního a zadního ostřikovače. |
| F7 | 10 | Zásuvka příslušenství vzadu 12 V. |
| F8 | 20 | Zadní stěrače jednotlivé nebo dvojité. |
| F10 / F11 | 30 | Zámky přední a zadní, vnější, vnitřní. |
| F13 | 10 | Ovládání klimatizace vpředu;
Ovládání rádia; Řadicí páka; Head-up displej. |
| F14 | 5 | Připojení alarmů a asistence. |
| F17 | 5 | Přístrojová deska. |
| Nr | Ampere [A] | Popis |
|---|---|---|
| F19 | 3 | Ovládací prvky na volantu. |
| F21 | 3 | Systém otevírání a startování bez klíče nebo spínače zapalování. |
| F22 | 3 | Senzor deště a slunečního světla;
Multifunkční kamera pro detekci. |
| F23 | 5 | Nepoužité bezpečnostní pásy nebo obrazovka nezapnutá. |
| F24 | 5 | Dotyková obrazovka, zadní kamera a parkovací senzory. |
| F25 | 5 | Airbag. |
| F29 | 20 | Audio systém;
Dotyková obrazovka; CD přehrávač; Navigace. |
| F31 | 15 | Audio systém (baterie +). |
| F32 | 15 | Přední zásuvka na příslušenství 12 V. |
| F34 | 5 | Systém sledování mrtvého úhlu;
Elektrické ovládání bočních zrcátek. |
| F35 | 5 | Nastavení výšky světlometů. |
| F36 | 5 | Nabíječka na baterku;
Osvětlení na zadní straně. |
Schéma pojistkové skříňky (verze 2 (kompletní))
Přiřazení pojistek v pojistkové skříňce palubní desky Verze 2 (kompletní)
| Nr | Ampere [A] | Popis |
|---|---|---|
| Nr | Ampere [A] | Popis |
| F1 | 3 | Systém otevírání a startování bez klíče nebo spínače zapalování. |
| F5 | 5 | Dotyková obrazovka;
Zadní kamera; Senzory parkování. |
| F7 | 10 | Ovládací prvky klimatizace vzadu;
Hi-Fi zesilovač. |
| F8 | 20 | Jednoduchý nebo dvojitý stěrač. |
| F10 / F11 | 30 | Přední a zadní zámky, vnější, vnitřní. |
| F12 | 3 | Alarm. |
| F17 | 10 | Zásuvka příslušenství vzadu 12 V. |
| F18 | 5 | Připojení alarmů a asistence. |
| F21 | 3 | Nabíječka na baterku pro baterku;
Osvětlení pro cestující vzadu. |
| F22 | 3 | Osvětlení odkládací schránky;
Osvětlení pro cestující vzadu. |
| Nr | Ampere [A] | Popis |
|---|---|---|
| F23 | 5 | Systém monitorování mrtvého úhlu;
Elektrická kontrola zrcátek. |
| F24 | 5 | Ovládací prvky na volantu. |
| F25 | 5 | Nastavení výšky paprsku dálkových světlometů. |
| F26 | 3 | Bezpečnostní pásy uvolněné nebo nezapnuté (displej). |
| F27 | 3 | Senzor deště a slunečního světla;
Multifunkční detekční kamera. |
| F28 | 10 | Kontrola přední klimatizace;
Kontrola rádia; Řadicí páka; Head-up displej. |
| F30A nebo B | 15 | Audio systém (baterie +). |
| F31 | 5 | Airbag. |
| F33 | 15 | Přední zásuvka příslušenství 12 V. |
| F35 | 5 | Přístrojová deska. |
| F36 | 20 | Audio systém;
Dotyková obrazovka; CD přehrávač; Navigace. |
Poloha pojistkové skříňky
Přiřazení pojistek v motorovém prostoru
| Nr | Ampere [A] | Popis |
|---|---|---|
| F12 | 5 | Hřejivé trysky ostřikovače. |
| F14 | 25 | Čerpadlo předního a zadního ostřikovače. |
| F15 | 5 | Přední radar a nouzové brzdění;
Elektrické posilování řízení. |
| F17 | 10 | Integrované systémové rozhraní. |
| F19 | 30 | Motor předního stěrače. |
| F20 | 15 | Čerpadlo předního a zadního ostřikovače. |
| F21 | 20 | Čerpadlo ostřikovače světlometů. |
| F22 | 15 | Hlasný klakson |
| F23 | 15 | Pravý potkávací světlomet. |
| F24 | 15 | Levý potkávací světlomet. |
O Peugeot Expert VU (2007-2019)
Peugeot Expert VU, vyráběný v letech 2007 až 2019, je praktické užitkové vozidlo, které se vyznačuje spolehlivostí a všestranností. Tento model je oblíbený mezi podnikateli a řemeslníky pro svou prostornost a variabilitu interiéru. Peugeot Expert VU nabízí různé možnosti motorizace, včetně dieselových motorů, které jsou známé svou úsporností a výkonem. Vozidlo je navrženo tak, aby poskytovalo pohodlnou jízdu i při plném zatížení, a jeho moderní technologie zajišťují bezpečnost a komfort pro řidiče i pasažéry.
Schéma pojistkové skříňky Peugeot Expert VU
Tato stránka zobrazuje schéma pojistkové skříňky pro Peugeot Expert VU, která je nezbytná pro správnou údržbu a opravy elektrických systémů vozidla. Pojistková skříňka se obvykle nachází v kabině řidiče, pod přístrojovou deskou, a další může být umístěna v motorovém prostoru. Na diagramech jsou zobrazeny čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrických systémů. Schéma pojistkové skříňky je neocenitelným nástrojem pro každého majitele vozidla, který se chce ujistit, že jeho Peugeot Expert VU funguje bezchybně.
