Peugeot 406 C (2002-2004) – pojistková skříňka
V tomto článku najdeš diagramy pojistkové skříňky Peugeot 406 Coupé (2002–2004), získáš informace o poloze panelů pojistek v autě a naučíš se přiřazení každé pojistky (rozložení pojistek).
Peugeot 406 C (2002-2004) – schéma pojistkové skříňky
Rok výroby: 2002, 2003, 2004.
Pojistka zapalovače cigaret (zásuvka napájení) v Peugeot 406 C (2002-2004) je pojistka 23 v pojistkové skříňce na přístrojové desce.

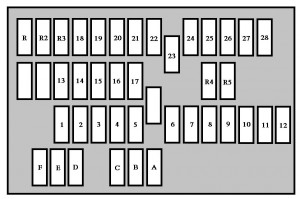

Pojistková skříňka konzoly
| Číslo | Amp [A] | Popis |
| A | 20 | Zamknutí/odemknutí |
| B | 10 | Zadní mlhová světla |
| C | 40 | Odmlžování zrcátek |
| D | – | Nepoužívá se |
| E | 30 | Elektrická okna |
| F | 15 | Napájení přístrojové desky;
Displej; Audio systém; Satelitní navigační systém; Klimatizace. |
| 1 | bocz | Centrální airbag |
| 2 | 5 | Ovládání ventilace |
| 3 | 10 | Přístrojová deska |
| 4 | 5 | Signál zapnutí + ve pro
rozhraní integrovaných systémů. |
| 5 | – | Nepoužívá se |
| 6 | 10 | Ovládání na volantu |
| 7 | 15 | Poplašná siréna |
| 8 | 10 | Satelitní navigační systém |
| 9 | 5 | Signál + ve baterie pro rozhraní
integrovaných systémů. |
| 10 | 15 | Audio systém |
| 11 | 10 | Třetí brzdové světlo |
| 12 | 10 | Pravé brzdové světlo |
| 13 | 20 | Elektrické okno řidiče |
| 14 | 30 | Elektrické okno pro cestující
s jedním dotykem. |
| 15 | – | Baterie + ve tažné zařízení |
| 16 | 20 | Uložení sedadla |
| 17 | 20 | Elektrické sedadlo pro cestující |
| 18 | 10 | Displej;
Osvětlení zapalovače cigaret, spínače a popelník; Páka automatické převodovky. |
| 19 | 10 | Zadní mlhová světla |
| 20 | 10 | Pravý zadní světlomet a levý přední světlomet
světlo polohy. |
| 21 | 10 | Levý zadní světlomet a pravý přední světlomet
světlo polohy. |
| 22 | 10 | Osvětlení odkládací schránky;
Světlo na čtení mapy; Vnitřní zrcadlo; Osvětlení předního a zadního stropu; Osvětlení ovládacího panelu ovládání oken a zrcadla elektrochromatického. |
| 23 | 20 | Zapalovač cigaret |
| 24 | – | Nepoužívá se |
| 25 | 20 | Audio systém |
| 26 | – | Nepoužívá se |
| 27 | 5 | Příslušenství + ve |
| 28 | 15 | Vyhřívaná sedadla |
| R | 5 | Rezervní pojistka |
| R2 | 10 | Rezervní pojistka |
| R3 | 30 | Rezervní pojistka |
| R4 | 20 | Rezervní pojistka |
| R5 | 15 | Rezervní pojistka |

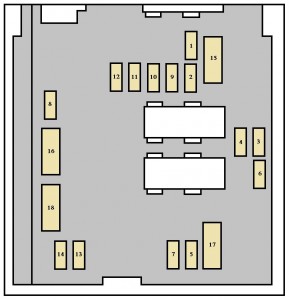

Pojistky motorového prostoru
| Č. | Amp [A] | Popis |
| 1 * | 10 | Mlhová světla;
Relé dvojitého vstřikování; Teplota oleje motoru; Úroveň oleje; Kompresor klimatizace. |
| 2 * | 15 | Čerpadlo paliva;
Elektromagnetický ventil nádrže. |
| 3 * | 10 | Řídicí jednotka |
| 4 * | 10 | Kontrolér motoru a automatická převodovka. |
| 5 | 10 | Řídicí jednotka filtru pevných částic |
| 6 | 15 | Přední mlhová světla |
| 7 | 20 | Stříkací systém světlometů |
| 8 * | 20 | Kontrolér motoru s přímým vstřikováním
benzínu; Pedál spojky. |
| 9 * | 15 | Hlavní světla na levé straně |
| 10 * | 15 | Hlavní světla na pravé straně |
| 11 * | 10 | Dálkové světlo na levé straně |
| 12 * | 10 | Dálkové světlo na pravé straně |
| 13 * | 15 | Klakson |
| 14 | 10 | Čerpadlo ostřikovače čelního skla |
| 15 * | 30 | Zapalovací cívka;
Stěrač čelního skla; Senzor kyslíku; Tlak oleje; Systém vstřikování. |
| 16 * | 30 | Čerpadlo vzduchu a teplota oleje;
Úroveň oleje; Funkce brzdových světel; Alternátor; Senzor přítomnosti vody v naftě; Kontrola relé vstřikování. |
| 17 * | 30 | Elektrické sedadlo pro cestujícího |
| 18 | 40 | Ventilátor topení;
Startování; Nízká rychlost stěračů čelního skla. |
| * Maxi pojistky poskytují další
ochranu pro elektrické instalace. |
||
O Peugeot 406 C (2002-2004)
Peugeot 406 C, vyráběný v letech 2002 až 2004, je elegantní kupé, které nabízí kombinaci stylu a výkonu. Tento model je známý svým komfortním interiérem a spolehlivými jízdními vlastnostmi. Peugeot 406 C byl dostupný s různými motorizacemi, včetně benzínových a dieselových motorů, které poskytovaly vyvážený poměr mezi výkonem a spotřebou paliva. Díky svému aerodynamickému designu a kvalitnímu zpracování se tento model stal oblíbeným mezi řidiči, kteří hledají spolehlivé a stylové vozidlo.
Schéma pojistkové skříňky Peugeot 406 C
Tato stránka zobrazuje schéma pojistkové skříňky pro Peugeot 406 C, která je nezbytná pro správnou údržbu elektrických systémů vozidla. V tomto modelu se pojistková skříňka nachází typicky v prostoru pod přístrojovou deskou a v motorovém prostoru. Schémata poskytují podrobný přehled o číslech pojistek, jejich ampérových hodnotách a komponentech, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrických systémů. Pojistková skříňka je klíčovým prvkem pro bezpečnost a správnou funkčnost vozidla, proto je důležité mít přehled o jejím uspořádání a funkcích.
