Peugeot 306 (1993-2002) – pojistková skříňka

V tomto článku najdeš diagramy pojistkové skříňky Peugeot 306 (1993–2002), získáš informace o poloze panelů pojistek uvnitř auta a naučíš se přiřazení každé pojistky (rozložení pojistek).

Peugeot 306 (1993-2002) – schéma pojistky

Rok výroby: 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002.

Pojistka zapalovače cigaret (zásuvka napájení) v Peugeot 306 (1993-2002) je pojistka 23 v pojistkové skříňce.

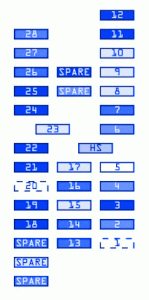

Pojistková skříňka konzoly

Č.	Ampéráže [A]	Popis
1	–	Nepoužívá se
2	7,5	Automatická převodovka nebo jednotka řízení akustického signálu nadměrné rychlosti.
3	5	Jednotka řízení ABS
4	5	Přístrojová deska; Jednotka ochrany kabiny; Jednotka teploty chladicí kapaliny; Osvětlení páky automatické převodovky; Relé automatické převodovky; Spínač deaktivace airbagu pro cestující.
5	25	Spínač světel couvání; Relé automatické převodovky; Spínač brzdových světel; Relé denních světel; Relé ventilátoru; Kontrola tlakového spínače; Relé kompresoru.
6	5	Přístrojová deska; Jednotka ochrany kabiny; Varovná kontrolka; Hodiny; Osvětlení zavazadlového prostoru; Rádiová anténa.
7	30	Odmlžování zadního okna a zrcátek
8	20	Jednotka ochrany kabiny; Rádio.
9	20	Jednotka řízení vstřikování; Relé ventilátoru; Jednotka teploty chladicí kapaliny.
10	20	Výstražná světla; Přední a zadní poziční světla.
11	10	Osvětlení přístrojové desky; Akustický signál bočních světel; Hodiny; Reostat osvětlení; Poziční světla.
12	10	Zadní mlhový světlomet
13	–	Nepoužívá se

14	30	Relé zadního okna a vyhřívaných sedadel
15	20	Tažné zařízení
16	30	Relé předního skla a otevírací střechy
17	20	Ovládání klaksonu
18	10	Přední mlhová světla
19	10	Pravý zadní světlomet
20	30	Větrání; Vytápění a klimatizace.
21	10	Levý zadní světlomet; Osvětlení registrační značky; Přední světla na poloze.
22	10	Relé ventilace; Ovládání odmrazování zadního okna a zrcátek.
23	20	Zapalovač cigaret
24	–	Nepoužívá se
25	10	Rádio
26	30	Stěrač čelního skla a čerpadlo na mytí skla; Motor stěrače čelního skla; Hodiny stěrače nebo relé senzoru deště.
27	15	Osvětlení odkládací schránky; Osvětlení zásuvky odkládací schránky; Směrovky; Elektrické ovládání zrcátek; Osvětlení mapy; Přídavné zrcátko; Senzor deště; Senzor teploty v kabině.
28	15	Hodiny; Vnější teplota; Relé skla a vyhřívaných sedadel; Zadní stěrač; Otevírací střecha.

Pojistky motorového prostoru

Nr	Ampéráže [A]	Popis
1	40	Napájení systému alarmu
2	60	Napájení zámků; Spínač osvětlení; Skupina ventilátoru klimatizace; Přední relé mlhových světel; Diagnostický konektor.
3	60	Napájení ECU ABS
4	60	+ pozitivní napájení pojistkové skříňky

Nr	Ampéráže [A]	Popis
29	10	Levá potkávací světla
30	10	Pravá potkávací světla
31	10	Levá dálková světla
32	10	Pravá dálková světla
33	15	Řídicí jednotka Diesel
34	10	Senzor kyslíku
35	15	Čerpadlo paliva
36	20	Hodiny ostřikovače světlometů
37	40	Chladicí ventilátor
38	–	Nepoužívá se
39	40	Rezervní pojistka pro skupinu ventilátoru.
40	40	Nepoužívá se

O Peugeot 306 (1993-2002)

Peugeot 306 je kompaktní automobil, který byl vyráběn francouzskou automobilkou Peugeot v letech 1993 až 2002. Tento model se vyznačuje elegantním designem a spolehlivostí, což ho činí oblíbeným mezi řidiči. Peugeot 306 byl dostupný v několika karosářských verzích včetně hatchbacku, sedanu, kombi a kabrioletu. Pokud jde o motorové možnosti, tento model nabízel širokou škálu benzínových a naftových motorů, které se lišily výkonem a spotřebou paliva. Mezi nejpopulárnější motory patřily 1.4, 1.6, 1.8 a 2.0 benzínové motory, jakož i 1.9 naftový motor. Díky své všestrannosti a komfortu se Peugeot 306 stal oblíbeným vozidlem pro rodiny i jednotlivce.

Schéma pojistkové skříňky Peugeot 306

Tato stránka zobrazuje schéma pojistkové skříňky pro model Peugeot 306, která je nezbytná pro správnou údržbu a opravy elektrického systému vozidla. V tomto modelu se pojistková skříňka obvykle nachází v interiéru vozidla, pod přístrojovou deskou na straně řidiče, a další se může nacházet v motorovém prostoru. Schémata na této stránce ukazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrických systémů. Pojistková skříňka je klíčovým prvkem pro zajištění bezpečnosti a funkčnosti vašeho vozidla, proto je důležité mít přehled o její konfiguraci a správném používání.
