Peugeot 407 (2004-2011) – pojistková skříňka
V tomto článku najdeš diagramy pojistkové skříňky Peugeot 407 (2004–2011), získáš informace o poloze panelů pojistek v autě a naučíš se přiřazení každé pojistky (rozložení pojistek).
Peugeot 407 (2004) – schéma pojistky
Rok výroby: 2004.
Pojistka zapalovače cigaret (zásuvka napájení) v Peugeot 407 (2004) je pojistka 10 v pojistkové skříňce na přístrojové desce.
Pojistky motorového prostoru
| Č. | Amp [A] | Popis |
| 1 | 20 | Řídicí jednotka motoru |
| 2 | 10 | Klaksón |
| 3 | 10 | Přední stěračová kartáček |
| 4 | 20 | Ostřikovač světlometů |
| 5 | 15 | Palivové čerpadlo |
| 6 | 10 | Kontrola automatické převodovky |
| 7 | 10 | Kontrola asistence řízení;
Senzor hladiny chladicí kapaliny motoru. |
| 8 | 15 | Cívka startovacího motorku |
| 9 | 10 | Elektronické napájení xenonových žárovek;
Regulace výšky halogenových světlometů. |
| 10 * | 30 | Aktuátory řízení motoru
(zapalovací cívka, elektromagnetické ventily, senzory kyslíku)/ |
| 11 * | 40 | Ventilátor klimatizace |
| 12 * | 30 | Stěrače |
| 13 * | 40 | Integrované napájení systémového rozhraní
(pozitivní zapalování). |
| 14 * | 30 | Vzduchové čerpadlo |
| * Maxi pojistky poskytují dodatečnou
ochranu pro elektrické instalace. |
||
Pojistky konzoly
| Č. | Amp [A] | Popis |
| 1 | 15 | Pojistková skříňka kabelů zavazadlového prostoru;
Diagnostická zásuvka; Blokování řízení při nízkém proudu; Elektrické blokování řízení; Řídicí jednotka přístupu. |
| 4 | 20 | Ovládací prvky na volantu,
Audio systém; Audio/telefon; Alarm (standard); Navigační telematika; Jednotka řízení přístupu; Multifunkční displej; Automatická převodovka; Elektrická paměť sedadla. |
| 5 | 15 | Siréna alarmu;
Jednotka detekce nízkého tlaku v pneumatikách. |
| 6 | 10 | Spínač STOP;
Elektronika automatické převodovky; Spínač spojky; Elektrochromatické zrcátko; Přídavné zrcátko; Odkládací schránka; Žárovky na čtení mapy; Diagnostická zásuvka; Senzor úhlu řízení; Dvoufunkční ESP senzor; Elektrické blokování řízení; Jednotka řízení přístupu. |
| 7 | 15 | Alarm (příslušenství) |
| 9 | 30 | Elektricky ovládaná zadní okna aktivovaná
tlačítkem. |
| 10 | 20 | Zásuvka pro příslušenství vpředu 12 V;
Zapalovač cigaret. |
| 11 | 15 | Elektrické blokování pro děti, blokování zadních dveří |
| 12 | 30 | Elektricky ovládaná přední okna;
Otevíratelná střecha. |
| 14 | 10 | Pojistková skříňka kabelů motoru;
Pojistková skříňka kabelů zavazadlového prostoru; Pojistková skříňka kabelů přívěsu (příslušenství); Relé stěračů. |
| 15 | 15 | Přístrojová deska;
Ovládací panel klimatizace; Senzory deště a světla; Elektrická sedadla; Kontrola airbagů. |
| 16 | 30 | Centrální zamykání/super zamykání |
| 20 | 10 | Nepoužívá se |
| 21 | 15 | Nepoužívá se |
| 22 | 20 | Nepoužívá se |
| S2 | – | Bypass PARC |
| Číslo | Amp [A] | Popis |
| G36 | 30 | Hi-Fi audio systém |
| G37 | 15 | Napájení automatické převodovky s 6 převody. |
| G38 | 30 | Vyhřívaná sedadla pravá a levá |
| G39 | 30 | Elektrické sedadlo pravé |
| G40 | 30 | Elektrické sedadlo levé |
Pojistky v zavazadlovém prostoru
| Č. | Amp [A] | Popis |
| 1 | 15 | Není použito |
| 2 | 15 | Blokování otáčení nádrže na palivo |
| 3 | 15 | Zásuvka příslušenství zadní 12 V. |
| 4 | 15 | Filtr pevných částic |
| 5 | 40 | Zadní sklo s vyhříváním |
Peugeot 407 (2005) – schéma pojistkové skříňky
Rok výroby: 2005.
Pojistka zapalovače cigaret (zásuvka napájení) v Peugeot 407 (2005) je pojistka 10 v pojistkové skříňce na přístrojové desce.
Pojistky motorový prostor
| Číslo | Ampér [A] | Popis |
| 1 | 20 | Jednotka řízení motoru |
| 2 | 10 | Klaksón |
| 3 | 10 | Stěrač stěrače
přední a zadní |
| 4 | 20 | Stříkací systém světlometů |
| 5 | 15 | Čerpadlo paliva |
| 6 | 10 | Kontrolér automatické převodovky |
| 7 | 10 | Kontrolér posilovače řízení;
Senzor hladiny kapaliny chlazení motoru. |
| 8 | 15 | Cívka motoru pro startování |
| 9 | 10 | Napájení elektronické
žárovky xenon; Nastavení výšky halogenových světlometů. |
| 10 * | 30 | Aktuátory řízení fungování motoru
(zapalovací cívka, elektroventily, senzory kyslíku). |
| 11 * | 40 | Ventilátor klimatizace nebo nepoužívaný |
| 12 * | 30 | Stěrače |
| 13 * | 40 | Integrované napájení rozhraní systému
(pozitivní zapalování). |
| 14 * | 30 | Vzduchové čerpadlo |
| * Maxi pojistky poskytují dodatečnou
ochranu pro elektrické systémy. |
||
Pojistky konzoly
| Číslo | Ampér [A] | Popis |
| 1 | 15 | Schéma pojistek zavazadlového prostoru;
Diagnostická zásuvka; Blokování řízení při nízkém proudu. |
| 4 | 20 | Ovládací prvky na volantu;
Audio systém; Alarm; Navigace-telematika; Multifunkční displej; Automatická převodovka; Elektrická paměť sedadla. |
| 5 | 15 | Alarmová siréna;
Jednotka pro detekci nízkého tlaku pneumatik. |
| 6 | 10 | STOP spínač;
Elektronika automatické převodovky; Spínač spojky; Elektrochromatické zrcátko; Přídavné zrcátko; Mapová světla; Diagnostická zásuvka; Senzor úhlu řízení; Bifunkční ESP senzor; Panoramatická roleta střechy (407 SW). |
| 7 | 15 | Alarm (příslušenství) |
| 9 | 30 | Elektrická zadní okna ovládaná tlačítkem. |
| 10 | 20 | Zásuvka příslušenství 12 V vpředu;
Zapalovač cigaret; Spínač prostoru pro cestující. |
| 11 | 15 | Elektrické blokování pro děti;
Blokování zadních dveří. |
| 12 | 30 | Elektrická přední okna;
Otevíratelná střecha. |
| 14 | 10 | Schéma pojistek motorového prostoru;
Schéma pojistek zavazadlového prostoru; Schéma pojistek přívěsu (příslušenství); Relé stěračů. |
| 15 | 15 | Panel přístrojů;
Ovládací panel klimatizace; Senzory deště a světla; Elektrická sedadla; Kontrolér airbagu. |
| 16 | 30 | Centrální zamykání/superzamknutí |
| 20 | 10 | Nepoužívá se |
| 21 | 15 | Nepoužívá se |
| 22 | 20 | Nepoužívá se |
| S1 | – | Obcházení PARC |
Peugeot 407 – pojistky
| Nr | Ampér [A] | Popis |
| G36 | 30 | Hi-Fi audio systém |
| G37 | 15 | Napájení automatické převodovky na 6 stupňů. |
| G38 | 30 | Vyhřívaná sedadla pravá a levá |
| G39 | 30 | Elektrické sedadlo pravé |
| G40 | 30 | Elektrické sedadlo levé |
Pojistky v zavazadlovém prostoru
| Nr | Ampér [A] | Popis |
| 1 | 15 | Zadní stěrač |
| 2 | 15 | Blokování cirkulace vývodu paliva |
| 3 | 15 | Zásuvka příslušenství 12 V zadní. |
| 4 | 15 | Filtr pevných částic |
| 5 | 40 | Zadní vyhřívané sklo |
Peugeot 407 (2006) – schéma pojistkové skříňky
Rok výroby: 2006.
Pojistka zapalovače cigaret (zásuvka napájení) v Peugeot 407 (2006) je pojistka 10 v pojistkové skříňce v kabině.
Pojistky konzoly
| Číslo | Ampér [A] | Popis |
| 1 | 15 | Diagnostická zásuvka;
Blokování řízení při nízkém proudu. |
| 4 | 20 | Pojistková skříňka zavazadlového prostoru;
Pojistková skříňka přívěsu; Ovládací prvky na volantu; Audio systém; Alarm; Navigace-telematika; Multifunkční displej; Automatická převodovka |
| 5 | 15 | Siréna alarmu;
Jednotka pro detekci nízkého tlaku v pneumatikách. |
| 6 | 10 | Elektronika automatické převodovky;
Spínač spojky; Elektrochromatické zrcátko; Přídavné zrcátko; Osvětlení mapy. Diagnostický konektor; Senzor úhlu volantu; ESP senzor bifunkční; Panoramatická střecha (407SW); Otevírací střecha (sedan); Přední a zadní světla na polohu. |
| 7 | 15 | Nepoužívá se |
| 9 | 30 | Elektrická zadní okna ovládaná
jedním tlačítkem |
| 10 | 20 | Zásuvka příslušenství přední 12 V
(max 100 W); Zapalovač cigaret; Osvětlení prostoru; Telematika. |
| 11 | 15 | Elektrické zamykání pro děti;
Blokování zadních dveří. |
| 12 | 30 | Elektrická přední okna |
| 14 | 10 | Pojistková skříňka motorového prostoru;
Pojistková skříňka zavazadlového prostoru; Pojistková skříňka přívěsu (dodatečné vybavení); Relé stěračů; Paměťový modul sedadla řidiče. |
| 15 | 15 | Přístrojový panel;
Ovládací panel klimatizace; Senzory deště a světla; Elektrická sedadla; Kontrola airbagů; Hands-free souprava. |
| 16 | 30 | Centrální zamykání/super zamykání |
| 20 | 10 | Nepoužívá se |
| 21 | 15 | Nepoužívá se |
| 22 | 20 | Nepoužívá se |
| S1 | – | Obcházení PARC |
| Nr | Ampér [A] | Popis |
| G36 | 30 | Elektrické sedadlo pravé;
Hi-Fi audio systém. |
| G37 | 15 | Napájení automatické převodovky s 6 rychlostmi. |
| G38 | 30 | Vyhřívaná sedadla pravá a levá |
| G39 | 30 | Elektrická paměťová jednotka sedadla |
| G40 | 30 | Elektrické sedadlo levé |

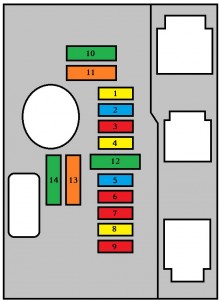

Pojistky motorového prostoru
| Č. | Ampér [A] | Popis |
| 1 | 20 | Řídicí jednotka motoru |
| 2 | 15 | Klaksón |
| 3 | 10 | Stěrač stěrače
přední a zadní. |
| 4 | 20 | Stříkací tryska světlometů |
| 5 | 15 | Čerpadlo paliva |
| 6 | 10 | Regulátor automatické převodovky |
| 7 | 10 | Řídicí jednotka
posilovače řízení |
| 8 | 20 | Cívka motoru zapalování |
| 9 | 10 | Elektrické napájení žárovek xenon;
Spínač STOP; Nastavení výšky halogenových světlometů. |
| 10 | 30 | Aktuátory řízení motoru
(zapalovací cívka, elektroventily, senzory kyslíku). |
| 11 | 40 | Ventilátor klimatizace |
| 12 | 30 | Stěrače |
| 13 | 40 | Integrované napájení systémového rozhraní (pozitivní zapnutí). |
| 14 | 30 | Vzduchové čerpadlo |
Pojistky v zavazadlovém prostoru
| Nr | Ampér [A] | Popis |
| 1 | 15 | Zadní stěrač |
| 2 | 15 | Blokování víčka nádrže na palivo |
| 3 | 15 | Zásuvka příslušenství zadní 12V |
| 4 | 15 | Filtrace pevných částic |
| 5 | 40 | Vyhřívané zadní sklo |
Peugeot 407 (2007-2011) – schéma pojistkové skříňky
Rok výroby: 2007, 2008, 2009, 2010, 2011.
Pojistka zapalovače cigaret (zásuvka napájení) v Peugeot 407 (2007-2011) je pojistka 9 v pojistkové skříňce na přístrojové desce.
Pojistky konzoly
| Nr | Amp [A] | Popis |
| 1 | 15 | Stěrač zadního okna |
| 2 | 30 | Centrální zamykání |
| 3 | 5 | Airbag |
| 4 | 10 | Multifunkční senzor ESP;
Diagnostický konektor; Otevíratelná střecha (sedan); Senzor úhlu řízení. |
| 5 | 30 | Elektrická přední okna;
Otevíratelná střecha (sedan); Panoramatická roleta (407 SW). |
| 6 | 30 | Elektrická zadní okna ovládaná
jedním tlačítkem. |
| 7 | 5 | Osvětlení odkládací schránky;
Směrovky; Osvětlení předního a zadního stropu; Čtecí světla; Přídavné zrcátko. |
| 8 | 20 | CD měnič;
Multifunkční displej; Audio systém; Ovládání na volantu; Schéma pojistek přívěsu; Řídicí jednotka alarmu; Navigace-telematika. |
| 9 | 30 | Zapalovač cigaret;
Telematika; 12 V zásuvka pro příslušenství vzadu (max 100 W). |
| 10 | 15 | Jednotka pro detekci
nízkého tlaku v pneumatikách. |
| 11 | 15 | Diagnostický konektor;
Spínač zapalování. |
| 12 | 30 | Hands-free kit;
Konektor přívěsu; Schéma pojistek přívěsu; Akustická asistence při parkování; Elektrické sedadlo pro cestujícího; Senzor deště a světla; Alarm. |
| 13 | 5 | Schéma pojistek motorového prostoru;
Kontrola relé stěrače čelního skla. |
| 14 | 15 | Paměťový modul sedadla řidiče nebo
elektrické sedadlo řidiče; Přístrojová deska; Ovládací panel klimatizace; Kontrolér airbagů. |
| 15 | 15 | Elektrická blokace pro děti;
Blokace zadních dveří. |
| 17 | 40 | Vyhřívané zadní sklo |
| S1 | – | Obcházení PARC |
| Nr | Amp [A] | Popis |
| G29 | 5 | Telematika |
| G30 | 30 | Sedadlo elektrické řidiče
bez modulu paměti. |
| G31 | 30 | Sedadlo elektrické pasažéra
bez modulu paměti. |
| G32 | 15 | Zásuvka příslušenství zadní 12 V
(max 100 W) |
| G33 | – | Nepoužito |
| G34 | – | Nepoužito |
| G35 | – | Nepoužito |
| G36 | 30 | Modul paměti sedadla řidiče |
| G37 | 15 | Napájení automatické převodovky
na 6 stupňů |
| G38 | 30 | Vyhřívaná sedadla pravá a levá |
| G39 | – | Schéma pojistek přívěsu
(příslušenství). |
| G40 | 30 | Audio systém Hi-Fi |
Pojistky motorového prostoru
| Číslo | Amp [A] | Popis |
| 1 | 20 | Řídicí jednotka motoru |
| 2 | 15 | Klaksón |
| 3 | 10 | Stěrač předního a zadního okna
se sprejem. |
| 4 | 20 | Sprej světlometů |
| 5 | 15 | Aktuátory pro fungování motoru
(čerpadlo paliva, elektroventily na vypouštění nádrže). |
| 6 | 10 | Kontrolér automatické převodovky |
| 7 | 10 | Jednotka přepínání a ochrany;
Senzor proudění nasávaného vzduchu; Spínač spojky; Spínač automatické převodovky se 6 převody; Spínače STOP; Elektrochromatické zrcátko; Kontrola stínících rolet panoramatické střechy (407 SW). |
| 8 | 20 | Cívka startovacího motoru |
| 9 | 10 | Napájení elektroniky xenonových žárovek;
Spínač STOP; Elektropumpa pro asistenci řízení; Kontrolér automatické převodovky se 4 převody; Relé blokování automatické převodovky. |
| 10 | 30 | Aktuátory pro fungování motoru
(cívka zapalování, elektroventily, senzory kyslíku). |
| 11 | 40 | Ventilátor klimatizace nebo nepoužívaný |
| 12 | 30 | Stěrače |
| 13 | 40 | Napájení rozhraní
integrovaných systémů (pozitivní zapnutí). |
| 14 | 30 | Vzduchové čerpadlo |
O Peugeot 407 (2004-2011)
Peugeot 407, vyráběný v letech 2004 až 2011, je středně velký automobil, který se vyznačuje elegantním designem a komfortním interiérem. Tento model byl dostupný v různých karosářských verzích, včetně sedanu, kombi a kupé. Peugeot 407 nabízel širokou škálu motorových možností, od benzinových až po dieselové motory, s objemem od 1.8 do 3.0 litru. Díky pokročilým technologiím a bezpečnostním prvkům, jako jsou ABS a ESP, byl tento model oblíbený mezi řidiči, kteří hledali spolehlivé a pohodlné vozidlo na dlouhé cesty.
Schéma pojistkové skříňky Peugeot 407
Tato stránka zobrazuje schéma pojistkové skříňky pro Peugeot 407, která je nezbytná pro identifikaci a výměnu pojistek. V tomto modelu se pojistková skříňka nachází na více místech, včetně prostoru pod kapotou a v interiéru vozidla, obvykle pod přístrojovou deskou. Na diagramech jsou zobrazeny čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Při výměně pojistek je důležité vždy použít náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrického systému. Pojistková skříňka je klíčovým prvkem pro udržení bezpečnosti a funkčnosti elektrických komponent vozidla.
