Peugeot 5008 (2009-2016) – pojistková skříňka
V tomto článku najdeš diagramy pojistkové skříňky Peugeot 5008 (2009–2016), získáš informace o poloze panelů pojistek v autě a naučíš se přiřazení každé pojistky (rozložení pojistek).
Peugeot 5008 (2009-2012) – schéma rozvodu pojistek
Rok výroby: 2009, 2010, 2011, 2012.
Pojistka zapalovače (zásuvka napájení) v Peugeot 5008 (2009-2012) je pojistka F9 v rozvodu pojistek na přístrojové desce.

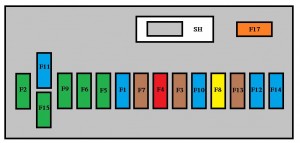

Pojistky na přístrojové desce
Rozvod pojistek se nachází v dolní části přístrojové desky (vlevo).
| Č. | Amp [A] | Popis |
| F1 | 15 | Třetí stěrač |
| F2 | – | Nepoužívá se |
| F3 | 5 | Řídicí jednotka
airbagu. |
| F4 | 10 | Zrcadlo s elektrochromatickým povrchem;
Klimatizace; Jednotka přepínání a ochrany; Multimédia vzadu. |
| F5 | 30 | Elektrická přední okna |
| F6 | 30 | Elektrická zadní okna
ovládaná jedním tlačítkem. |
| F7 | 5 | Přední a zadní čtecí světla;
Čtecí světla na mapy; Zadní čtecí světla; Osvětlení sluneční clony; Osvětlení odkládací schránky; Osvětlení středové loketní opěrky; Kontrola relé zavazadlového prostoru 12 V. |
| F8 | 20 | Audio systém;
Audio/telefon; CD měnič; Multifunkční displej; Detekce nízkého tlaku pneumatik; Alarmová siréna; Řídicí jednotka alarmu; Telematická jednotka; Servisní modul (s PC Com 3D). |
| F9 | 30 | Přední zásuvka 12 V;
Zapalovač; Zadní zásuvka 12 V. |
| F10 | 15 | Ovládání na volantu |
| F11 | 15 | Klíč s nízkým napětím |
| F12 | 15 | Přívěs;
Senzor deště/světla; Napájení pojistek F32, F34, F35. |
| F13 | 5 | Schéma pojistek motoru;
Kontrolér airbagu. |
| F14 | 15 | Přístrojová deska;
Displej přístrojové desky; Napájení pojistky F33. |
| F15 | 30 | Uzamčení a super zámek |
| F17 | 40 | Odmlžování/rozmrazování zadního okna;
Napájení pojistky F30. |
| SH | – | Obcházení PARC |
| Č. | Amp [A] | Popis |
| 29 | 30 | Zásuvka pro startování 12 V. |
| 30 | 5 | Zrcátka s vyhříváním |
| 31 | 15 | Zásuvka pro chladničku |
| 32 | 5 | Ruční páka převodovky
řízená. |
| 33 | 10 | Display Head-up;
Kit hands-free; Klimatizace. |
| 34 | 5 | Kontrolky
bezpečnostních pásů. |
| 35 | 10 | Asistence při parkování;
Autorizace zesilovače Hi-Fi. |
| 36 | 10 | Kontrolér schématu pojistek přívěsu;
Ovládací panel dveří řidiče. |
| 37 | 20 | Zesilovač Hi-Fi |
| 38 | 30 | Elektrické sedadlo řidiče |
| 39 | 20 | Panoramatická skleněná roleta
na střeše. |
| 40 | – | Nepoužívá se |

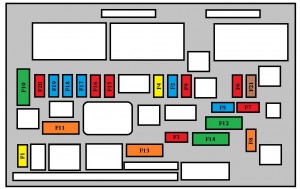

Pojistky motorový prostor
Přehled pojistek se nachází v motorovém prostoru blízko baterie (vlevo).
| Č. | Amp [A] | Popis |
| F1 | 20 | Napájení řídicí jednotky motoru;
Čerpadlo vstřikování a EGR elektroventily (2 l HDI 16V); Vstřikovače (2 l HDI 16V). |
| F2 | 15 | Klakson |
| F3 | 10 | Stříkací systém předního/zadního skla |
| F4 | 10 | Denní světla |
| F5 | 15 | Elektroventily na odvětrání nádrží;
Elektroventily na odvod turbíny a regulaci tlaku turbíny (1,6 l THP 16 V); Ohřívač olejové páry (1,6 l THP 16 V); Ohřívač na naftu (1,6 l HDI 16 V). |
| F6 | 10 | Diagnostický konektor;
Osvětlení směrovky; Čerpadlo filtru pevných částic (Diesel); Senzor vzdálenosti; Senzor hladiny chladicí kapaliny motoru; Ster kontrola regulace zrcátek. |
| F7 | 10 | Kontrolér posilovače řízení;
Automatická převodovka; Motor regulace výšky osvětlení směrových světel. |
| F8 | 20 | Kontrola motoru startování |
| F9 | 10 | Spínače pedálu spojky a brzdy |
| F10 | 30 | Aktuátory řídicí jednotky motoru
(benzín: zapalovací cívky, elektroventily, lambda sondy, vstřikovače, ohřívače, čerpadlo paliva, termostat řízený); (Diesel: elektroventily, ohřívače). |
| F11 | 40 | Ventilátor klimatizace |
| F12 | 30 | Stěrač předního skla pomalý/rychlý |
| F13 | 40 | Napájení rozhraní integrovaných systémů
(pozitivní zapnutí). |
| F14 | 30 | Čerpadlo vzduchu |
| F15 | 10 | Světlomet potkávacích světel pravý |
| F 16 | 10 | Světlomet dálkových světel levý |
| F17 | 15 | Světlomet potkávacích světel levý |
| F18 | 15 | Světlomet potkávacích světel pravý |
| F19 | 15 | Ohřívač oleje (1,6 l VTi 16V);
Elektromagnetický ventil regulace tlaku turba (Diesel); Senzor hladiny kapaliny chladiče motoru (Diesel). |
| F20 | 10 | Termostat řízený;
Variabilní elektromagnetické ventily distribuce; Elektromagnetický ventil regulace tlaku turbodmychadla (Diesel); Senzor hladiny kapaliny chladiče motoru (Diesel). |
| F21 | 5 | Napájení relé skupiny ventilátoru;
Kontrola relé Valvetronic (1,6 l VTi 16 V); Chlazení turba (1,6 l THP 16 V); Senzor proudění vzduchu (1,6 l HDI 16 V). |

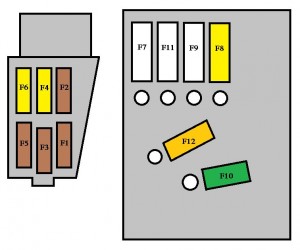

Tabulka pojistek mini a midi nad baterií
| Číslo | Amp [A] | Popis |
| F1 | – | Nepoužívá se |
| F2 | 5 | Spínač brzdy multifunkční |
| F3 | 5 | Jednotka nabíjení baterie |
| F4 | 25 | Elektromagnetické ventily ABS/ESP |
| F5 | 5 | Jednotka řízení ABS/ESP |
| F6 | 15 | Automatická převodovka,
Manuální řízená převodovka |
| F7 * | 80 | Skupina elektropumpy
posilovače řízení. |
| F8 * | 60 | Montáž ventilátoru |
| F9 * | 70/30 | Ohřívač předehřevu (Diesel);
Elektrický motor Valvetronic (1,6 l THP 16V). |
| F10 * | 40 | Skupina elektropumpy ABS/ESP |
| F11 * | 100 | Jednotka přepínání a ochrany |
| F12 * | 30 | Skupina elektronické elektropumpy
převodovky. |
| Maxi pojistky poskytují další
ochranu pro elektrické instalace. |
||
Tabulka pojistek maxi
| Číslo | Amp [A] | Popis |
| MF1* | – | Není použito |
| MF2* | 30 | Schéma pojistek přívěsu |
| MF3* | 50 | Schéma pojistek v
prostoru pro cestující. |
| MF4* | 80 | Integrované systémové rozhraní |
| MF5* | 80 | Integrované systémové rozhraní |
| MF6* | 30 | Elektrická parkovací brzda |
| MF7* | 30 | Vyhřívaná přední sedadla |
| MF8* | 20 | Stříkací jednotka světlometů |
| * Maxi pojistky poskytují dodatečnou
ochranu pro elektrické instalace. |
||
Peugeot 5008 (2013) – schéma pojistkové skříňky
Rok výroby: 2013.
Pojistka zapalovače cigaret (zásuvka napájení) v Peugeot 5008 (2013) je pojistka F9 v pojistkové skříňce na přístrojové desce.
Pojistky na přístrojové desce
Pojistková skříňka se nachází v dolní části přístrojové desky (na levé straně).
| Č. | Amp [A] | Popis |
| F1 | 15 | Stěrač zadního okna |
| F2 | – | Nepoužívá se |
| F3 | 5 | Řídicí jednotka
airbagů. |
| F4 | 10 | Elektrochromatické zrcadlo;
Klimatizace; Jednotka přepínání a ochrany; Multimediální systém vzadu. |
| F5 | 30 | Elektrická přední okna |
| F6 | 30 | Elektrická zadní okna
aktivovaná jedním tlačítkem. |
| F7 | 5 | Přední a zadní čtecí lampičky;
Lampičky na čtení mapy; Zadní čtecí lampičky; Osvětlení sluneční clony; Osvětlení odkládací schránky; Osvětlení středové opěrky; Kontrola relé zavazadlového prostoru 12 V. |
| F8 | 20 | Audio vybavení;
Audio/telefon; CD měnič; Multifunkční displej; Detekce nízkého tlaku v pneumatikách; Poplašná siréna; Řídicí jednotka alarmu; Telematická jednotka. |
| F9 | 30 | Přední zásuvka 12 V;
Zapalovač cigaret; Zadní zásuvka 12 V. |
| F10 | 15 | Ovládání na volantu |
| F11 | 15 | Klíč na zapínání s nízkým proudem |
| F12 | 15 | Přítomnost přívěsu;
Senzor deště/světla; Napájení pojistek F32, F34, F35. |
| F13 | 5 | Pojistková skříňka motoru;
Kontrolér airbagů. |
| F14 | 15 | Přístrojová deska;
Displej přístrojové desky; Napájení pojistky F33. |
| F15 | 30 | Zamknutí a superzámek |
| F17 | 40 | Odmlžování/rozmrazování zadního okna;
Napájení pojistky F30. |
| SH | – | Obcházení PARC |
| Číslo | Amp [A] | Popis |
| 29 | – | Není používané |
| 30 | 5 | Vyhřívaná vnější zrcátka |
| 31 | 30 | 12V zásuvka v zavazadlovém prostoru |
| 32 | 5 | Elektronická páka
převodovky. |
| 33 | 10 | Head-up displej;
Bluetooth systém; Klimatizace. |
| 34 | 5 | Varovné světla
bezpečnostních pásů. |
| 35 | 10 | Senzory parkování;
Autorizace Hi-Fi zesilovače. |
| 36 | 10 | Ovladač pojistkové skříňky
přívěsu; Ovládací panel dveří řidiče. |
| 37 | 20 | Hi-Fi zesilovač |
| 38 | 30 | Elektrické sedadlo řidiče |
| 39 | 20 | Panoramatické sklo
střechy. |
| 40 | – | Není používané |
