Peugeot 508 Hybrid (2011-2016) – pojistková skříňka
V tomto článku najdeš diagramy pojistkové skříňky Peugeot 508 Hybrid (2011–2016), získáš informace o poloze panelů pojistek uvnitř auta a naučíš se přiřazení každé pojistky (rozložení pojistek).
Peugeot 508 Hybrid (2011-2016) – schéma pojistky
Rok výroby: 2011, 2012, 2013, 2014, 2015, 2016.
Pojistka zapalovače cigaret (zásuvka napájení) v Peugeot 508 Hybrid (2011-2016) je pojistka F9 ve schématu pojistek

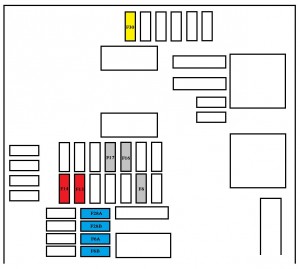

Pojistky za odkládací schránkou
| Číslo | Amp [A] | Popis |
| F6
A nebo B |
15 | Audio systém |
| F8 | 3 | Alarm |
| F13 | 10 | Přední zapalovač cigaret |
| F14 | 10 | Přední zásuvka 12 V. |
| F 16 | 3 | Zadní čtecí lampa;
Zadní čtecí světla. |
| F17 | 3 | Zadní čtecí lampa;
Vnější zrcátko. |
| F28
A nebo B |
15 | Audio systém |
| F30 | 20 | Třetí stěrač |
| F32 | 10 | Audio zesilovač |

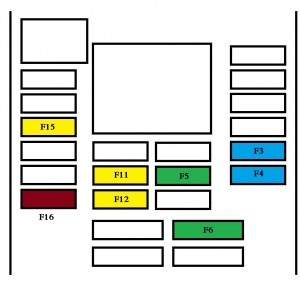

Pojistky na palubní desce
Pojistková skříňka se nachází v dolním panelu palubní desky (vpravo).
| Nr | Amp [A] | Popis |
| F3 | 15 | Ovládání oken na straně řidiče;
Zásuvka 12 V na zadních sedadlech. |
| F4 | 15 | Zásuvka 12 V v zavazadlovém prostoru |
| F5 | 30 | Zadní okno s jedním dotykem |
| F6 | 30 | Přední okno s jedním dotykem |
| F11 | 20 | Jednotka přívěsu |
| F12 | 20 | Audio zesilovač |
| F15 | 20 | Panoramatická střešní roleta
(SW a ne hybrid RXH). |
| F 16 | 5 | Ovládací panel ovládání oken
řidiče. |
Pojistky v motorovém prostoru
Schéma pojistek je umístěno v motorovém prostoru blízko baterie.
| Nr | Amp [A] | Popis |
| F20 | 15 | Čerpadlo ostřikovače přední/zadní |
| F21 | 20 | Čerpadlo ostřikovače světlometů |
| F22 | 15 | Klaksón |
| F23 | 15 | Světlomet s tlumeným světlem pravý |
| F24 | 15 | Světlomet s tlumeným světlem levý |
| F27 | 5 | Osvětlení na levé straně |
| F28 | 5 | Osvětlení na pravé straně |
O Peugeot 508 Hybrid (2011-2016)
Peugeot 508 Hybrid, vyráběný v letech 2011 až 2016, je elegantní a efektivní model, který kombinuje hybridní technologii s komfortem a stylem. Tento automobil nabízí kombinaci dieselového motoru s elektromotorem, což zaručuje nižší spotřebu paliva a snížené emise. Peugeot 508 Hybrid je známý svým pohodlným interiérem, moderními technologiemi a bezpečnostními prvky, které z něj dělají ideální volbu pro ty, kteří hledají ekologické a spolehlivé vozidlo. Díky svému dynamickému designu a výkonným motorům je tento model oblíbený mezi řidiči, kteří oceňují kombinaci výkonu a úspornosti.
Schéma pojistkové skříňky Peugeot 508 Hybrid
Tato stránka zobrazuje schéma pojistkové skříňky pro Peugeot 508 Hybrid, která je nezbytná pro správnou údržbu a opravy vozidla. Typická umístění pojistkových skříní v tomto modelu zahrnují prostor pod kapotou a interiér vozidla, obvykle v blízkosti palubní desky. Diagramy na této stránce ukazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Při výměně pojistek je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrických systémů. Pojistková skříňka je klíčovým prvkem elektrického systému vozidla a správné pochopení jejího schématu může pomoci předejít mnoha problémům.
