Peugeot 107 (2005-2018) – pojistková skříňka

Peugeot 107 (2005-2007) – schéma pojistky

Rok výroby: 2005, 2006, 2007.

Pojistka zapalovače cigaret (zásuvka napájení) v Peugeot 107 (2005-2007) je pojistka 11 v pojistkové skříni.

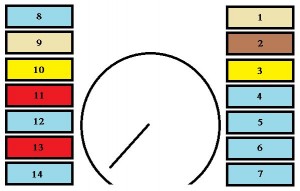

Pojistkové skříně přístrojové desky

Nacházejí se na obou stranách přístrojové desky pod čalouněním.

Č.	Ampér [A]	Popis
1	10	Brzdová světla
2	25	Centrální zamykání/odemykání
3	20	Odmlžování
4	7,5	Zadní světla
5	7,5	Diagnostický konektor
6	7,5	Zadní mlhové světlo; Přístrojová deska.
7	7,5	Odmlžování
8	7,5	Řídicí jednotka vstřikování
9	10	Napájení elektrického ukazatele paliva
10	20	Blikání
11	15	Příslušenství; Konektor 12 V.
12	7,5	Odpařování; ABS; Relé ventilátorové skupiny; Přední a zadní blikání.
13	15	Kontrolér airbagu; Kontrolér motoru; Kontrolér imobilizéru motoru; Zapalovací cívka.
14	7,5	Klimatizace
15	40	Příslušenství; Odpařování; ABS; Relé ventilátorové skupiny; Přední a zadní blikání.
16	30	Elektrická okna
17	40	Topení

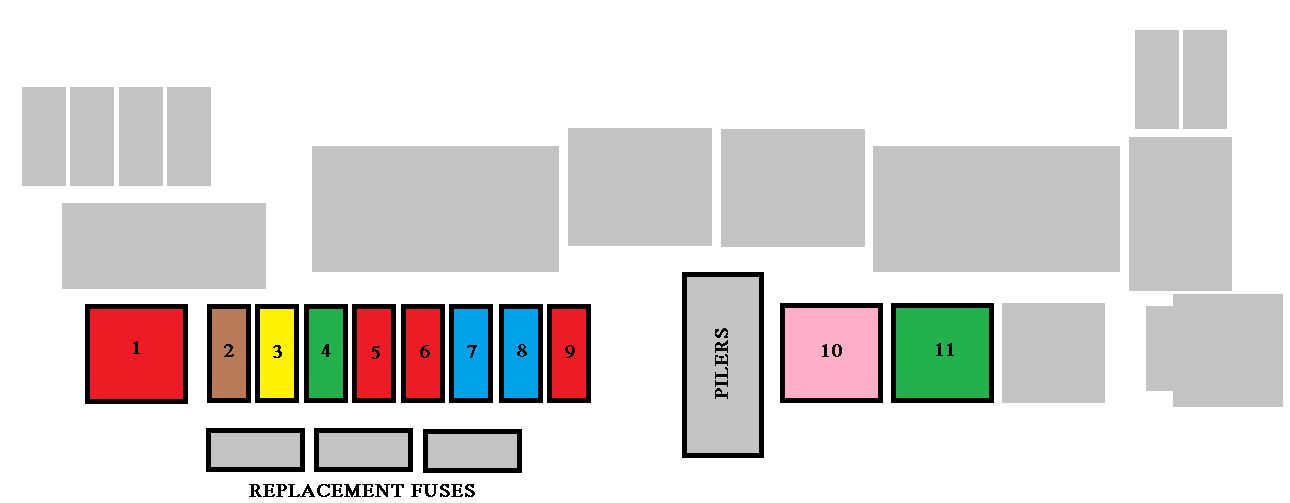

Pojistková skříň v motorovém prostoru

Č.	Ampér [A]	Popis
1	50	2 Změna Tronic; Skupina ventilátoru (naftový).
2	10	Světlomety
	30	Světlomety s denním svícením
3	25	Řídicí jednotka ABS
4	30	Napájení spínače zapalování
5	10	Výstražná světla
6	10	Světlomety
7	15	Osvětlení pohodlí
8	15	Benzín – kontrolér motoru
	25	Nafta – řídicí jednotka motoru
9	10	Klakson
10	30	Skupina ventilátoru (benzín)
11	40	ABS

Peugeot 107 (2008-2011) – schéma pojistky

Rok výroby: 2008, 2009, 2010, 2011.

Pojistka zapalovače cigaret (zásuvka napájení) v Peugeot 107 (2008-2011) je pojistka 11 v pojistkové skříni.

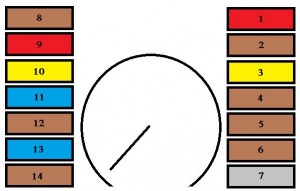

Pojistkové skříně palubní desky

Nacházejí se na obou stranách palubní desky pod čalouněním.

Č.	Amp [A]	Popis
1	10	Brzdová světla; ABS; Světla převodovky „2 Tronic“.
2	25	Centrální zamykání/odemknutí
3	20	Odmlžování zadního okna
4	7,5	Zadní světla; Osvětlení registrační značky; Přístrojová deska; Displej.
5	7,5	Diagnostický konektor
6	7,5	Zadní mlhové světlo; Přístrojová deska; Provoz „2 Tronic“.
7	–	–
8	7,5	ABS; Posilovač řízení; Klimatizace; Montáž ventilátoru.
9	10	Zadní světla; Centrální zamykání/odemknutí; Elektrická okna; Odmlžování zadního okna; Tachometr; Klimatizace; Topení; Rychloměr.
10	20	Přední a zadní stěrače
11	15	Audio systém; Elektronická imobilizace motoru; Konektor 12 V (max 120 W).
12	7,5	Odmlžování zadního okna; ABS; Skupina ventilátoru; Přední a zadní stěrače; Posilovač řízení; Centrální zamykání/odemknutí; Klimatizace; Elektrická okna; Tachometr; Rychloměr.
13	15	Airbag; Řídicí jednotka motoru; Elektronická imobilizace motoru; Provoz „2 Tronic“; Přístrojová deska.
14	7,5	Klimatizace
15	40	Příslušenství; Odmlžování; ABS; Relé skupiny ventilátoru; Přední a zadní stěrače.
16	30	Elektrická okna
17	40	Topení; Klimatizace.

Pojistková skříň v motorovém prostoru

Č.	Amp [A]	Popis
1	50	2 Změna Tronic; Skupina ventilátoru (nafta).
2	10	Světlomety
	20	Světlomety s denním svícením
3	30	Jednotka řízení ABS
4	30	Napájení spínače zapalování
5	10	Havarijní světla; Světla upozornění na přístrojové desce; Směrovky.
6	10	Světlomety
7	15	Vnitřní osvětlení; Tachometr; Audio systém; Přístrojová deska; Rychloměr
8	15	Benzín – řídicí jednotka motoru
	25	Nafta – jednotka řízení motoru
9	10	Klakson
10	30	Skupina ventilátoru (benzín)
11	40	ABS/ESP
12	50	Posilovač řízení

Peugeot 107 (2012-2014) – schéma pojistky

Rok výroby: 2012, 2013, 2014.

Pojistka zapalovače cigaret (zásuvka napájení) v Peugeot 107 (2012-2014) je pojistka 15 v pojistkové skříni.

Schémata pojistek palubní desky

Nacházejí se na obou stranách palubní desky pod čalouněním.

Č.	Amp [A]	Popis
1	10	Brzdová světla; ABS; Světla změny „2 Tronic“.
2	25	Centrální zamykání/odemknutí; Dálkové ovládání.
3	20	Odmlžování zadního okna
4	7,5	Zadní světlomety; Osvětlení registrační značky; Přístrojová deska; Displej; Nastavení světlometů; Denní LED světla; Světla na poloze.
5	7,5	Diagnostická zásuvka
6	7,5	2 Změna Tronic; Zadní mlhové světlo; ESP; Denní LED světla; Přístrojová deska; Tachometr.
7	–	Nepoužívá se
8	7,5	ABS; Posilovač řízení; Klimatizace; Montáž ventilátoru.
9	10	Světla couvání; Centrální zamykání/odemknutí; Elektrická okna; Odmlžování zadního okna; Tachometr; Klimatizace; Topení; Tachometr; Dálkové ovládání.
10	20	Přední a zadní stěrače a kapalina na mytí skla
11	15	Audio systém; Zásuvka 12 V (max. 120 W).
12	7,5	Vyhřívané zadní okno; ABS; Ventilační jednotka; Přední a zadní stěrače a ostřikovač skla; Posilovač řízení; Centrální zamykání/odemknutí; Klimatizace; Topení; Elektrická okna; Tachometr; Tachometr; Dálkové ovládání; Světlo couvání.
13	15	Airbag; Systém vstřikování paliva; 2 Změna Tronic; Přístrojová deska; Tachometr; Denní LED světla.
14	7,5	Klimatizace; Topení.
15	40	Audio systém; Zásuvka 12 V; Přední a zadní stěrače; Posilovač řízení; ABS/ESP; Chladicí ventilátor.
16	30	Elektrická okna
17	40	Topení; Klimatizace.

Schéma pojistek v motorovém prostoru

Číslo	Amp [A]	Popis
1	5	Denní LED světla
2	20	Přední mlhová světla
3	10	Levý přední světlomet
4	10	Pravý přední světlomet
5	7,5	Převodovka 2 Tronic; Systém vstřikování paliva.
6	7,5	Převodovka 2 Tronic; Systém vstřikování paliva.
7	30	Denní LED světla; Přední mlhová světla.
8	25	ABS
	30	ABS/ESP (s VSC)
9	30	Motorek na startování; Vyhřívané zadní sklo; ABS; Skupina ventilátoru chlazení; Přední a zadní stěrače a ostřikovač skla; Servopohon; Centrální zamykání/odemknutí; Klimatizace; Topení; Elektrická okna; Otáčkoměr; Otáčkoměr; Dálkové ovládání; Světlo couvání; Airbag; Systém vstřikování paliva; Převodovka 2 Tronic; Přístrojová deska; Denní LED světla.
10	10	Havarijní světla; Přístrojová deska; Otáčkoměr; Směrovky.

11	20	Světlomet přední levý; Světlomet přední pravý.
12	15	Osvětlení interiéru; Tachometr; Audio systém; Přístrojová deska; Otáčkoměr.
13	15	Systém vstřikování paliva; Skupina ventilátoru chlazení.
14	10	Klakson
15	7,5	Pojistka rezervy
16	10	Pojistka rezervy
17	15	Pojistka rezervy
18	50	Převodovka 2 Tronic
19	30	Skupina ventilátoru chlazení
	40
20	40	ABS
	50	ABS/ESP (s VSC)
21	50	Posilovač řízení

Peugeot 107 (2005-2018) – schéma pojistkové skříně

Rok výroby: 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018.

Pojistka zapalovače cigaret (zásuvka napájení) v Peugeot 107 (2005-2018) je pojistka 11 v pojistkové skříni na přístrojové desce.

Pojistkové skříně přístrojové desky

Č.	Ampér [A]	Popis
1	10	Brzdová světla; ABS; Cambio Tronic.
2	25	Centrální zamykání; Dálkové ovládání.
3	20	Odmlžování zadního okna
4	7.5	Zadní světla; Osvětlení registrační značky; Přístrojová deska; Displej; Nastavení světlometů; Denní LED světla; Světla na polohu.
5	7.5	Diagnostická zásuvka
6	7.5	Cambio Tronic; Zadní světla; ESP; Denní LED světla; Přístrojová deska; Tachometr.
7	7.5	Odmlžování
8	7.5	ABS/ESP; Posilovač řízení; Montáž ventilátoru.
9	10	Světla couvání; Centrální zamykání; Elektrická okna; Odmlžování zadního okna; Tachometr; Klimatizace; Topení; Tachometr; Dálkové ovládání
10	20	Přední a zadní stěrače; Kapalina na mytí skel.
11	15	Audio systém; Zásuvka 12 V (max 120 W).
12	7.5	Vyhřívané zadní okno; ABS; Ventilační jednotka; Přední a zadní stěrače a ostřikovače skel; Posilovač řízení; Centrální zamykání; Klimatizace; Topení; Elektrická okna; Tachometr; Tachometr; Dálkové ovládání; Světlo couvání.
13	15	Airbag; Systém vstřikování paliva; Změna; Přístrojová deska; Tachometr; Denní LED světla.
14	7.5	Klimatizace; Topení.
15	40	Audio systém; Zásuvka 12 V; Přední a zadní stěrače; Posilovač řízení; ABS/ESP; Ventilační jednotka chlazení.
16	30	Elektrická okna
17	40	Klimatizace; Topení.

Pojistková skříň v motorovém prostoru

2005-2012

2012-2018

Č. br	Ampér [A]	Popis
1	5	LED denní světla
2	20	Přední mlhová světla
3	10	Levý přední světlomet
4	10	Pravý přední světlomet
5	7.5	Převodovka 2 Tronic; Systém vstřikování paliva.
6	7.5	Převodovka 2 Tronic; Systém vstřikování paliva.
7	30	LED denní světla; Přední mlhová světla.
8	25 30	ABS; ABS/ESP (s VSC).
9	30	Motorek na startování; Vyhřívané zadní okno; ABS; Skupina ventilátoru chlazení; Stěrače a ostřikovače předního a zadního skla; Posilovač řízení; Centrální zamykání; Klimatizace; Topení; Elektrická okna; Tachometr; Tachometr; Dálkové ovládání; Světlo couvání; Airbag; Systém vstřikování paliva; Převodovka Tronic; Přístrojová deska; LED denní světla.
10	10	Havarijní světla; Přístrojová deska; Tachometr; Směrovky.

11	20	Světlomet přední levý; Světlomet přední pravý.
12	15	Vnitřní osvětlení; Tachometr; Audio systém; Přístrojová deska; Otáčkoměr.
13	15	Systém vstřikování paliva; Skupina ventilátoru chlazení.
14	10	Klakson
15	7.5	Pojistka rezervy
16	10	Pojistka rezervy
17	15	Pojistka rezervy
18	50	Převodovka 2 Tronic
19	30/40	Skupina ventilátoru chlazení
20	40 50	ABS; ABS/ESP (s VSC).
21	50	Posilovač řízení

O Peugeot 107 (2005-2018)

Peugeot 107 je kompaktní městský automobil, který byl vyráběn v letech 2005 až 2018. Tento model byl vyvinut ve spolupráci s automobilkami Toyota a Citroën, přičemž sdílí platformu s modely Toyota Aygo a Citroën C1. Peugeot 107 je známý svou kompaktní velikostí, která ho činí ideálním pro městské prostředí, a jeho úspornými motory. V nabídce byly zejména benzinové motory o objemu 1.0 litru, které poskytovaly dostatečný výkon pro městskou jízdu a zároveň nízkou spotřebu paliva. Díky svému jednoduchému a praktickému designu si získal oblibu mezi řidiči, kteří hledají spolehlivé a ekonomické vozidlo.

Schéma pojistkové skříně Peugeot 107

Tato stránka zobrazuje schéma pojistkové skříně pro Peugeot 107, která je nezbytná pro identifikaci a výměnu pojistek. V tomto modelu se pojistková skříň nachází typicky pod palubní deskou na straně řidiče a také v motorovém prostoru. Schémata na této stránce ukazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrického systému. Pojistková skříň je klíčovým prvkem pro bezpečný provoz vozidla, a proto je důležité mít přehled o její konfiguraci a správně ji udržovat.
