Peugeot 206 S (2008) – pojistková skříňka
Peugeot 206 S (2008) – schéma pojistkové skříně
Rok výroby: 2008.
Pojistka zapalovače cigaret (zásuvka napájení) v Peugeot 206 S (2008) je pojistka 22 v pojistkové skříni na přístrojové desce.

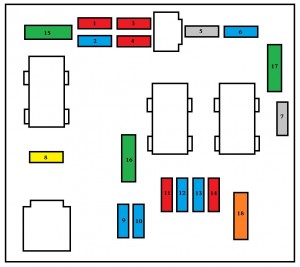

Pojistková skříň v motorovém prostoru

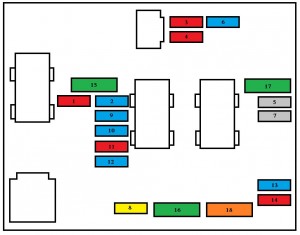

ALTERNATIVNÍ
| Číslo | Amp [A] | Popis |
| MF1 | 20 | Jednotka ventilátoru |
| MF2 | 60 | ABS |
| MF3 | 30 | ABS |
| MF4 | 70 | Napájení rozhraní integrovaných systémů |
| MF5 | 70 | Napájení rozhraní integrovaných systémů |
| MF6 | – | Nepoužívá se |
| MF7 | 30 | Napájení spínače zapalování |
| MF8 | 20 | Audio zesilovač |
| Maxi pojistky aktuálně poskytují ochranu
dodatečně elektrickým obvodům. |
||
| Číslo | Amp [A] | Popis |
| 1 | 10 | Modul vytápění (Diesel);
Senzor vody v naftě; Spínač světel couvání; Senzor rychlosti; Senzor proudění vzduchu (Diesel). |
| 2 | 15 | Elektromagnetický ventil nádrže;
Čerpadlo paliva. |
| 3 | 10 | Řídicí jednotka motoru ABS |
| 4 | 10 | Kontrolér automatické převodovky;
Kontrolér motoru. |
| 5 | – | Nepoužívá se |
| 6 | 15 | Přední mlhová světla |
| 7 | – | Nepoužívá se |
| 8 | 20 | Relé skupiny ventilátoru;
Kontrolér motoru; Čerpadlo vstřikování nafty; Elektromagnetický ventil řízení motoru. |
| 9 | 15 | Přední potkávací světla levá |
| 10 | 15 | Přední potkávací světla pravá |
| 11 | 10 | Přední dálková světla levá |
| 12 | 15 | Přední dálková světla pravá |
| 13 | 15 | Klakson |
| 14 | 10 | Čerpadla na mytí čelního skla |
| 15 | 30 | Ohřívač tělesa škrticí klapky;
Senzor kyslíku; Kontrolér motoru; Senzor proudění vzduchu; Zapalování; Elektromagnetický ventil řízení motoru; Vytápění nafty; Vstřikovače. |
| 16 | 30 | Relé čerpadla vzduchu |
| 17 | 30 | Stěrače čelního skla přední na
vysokou a nízkou rychlost. |
| 18 | 40 | Ventilátor klimatizace |

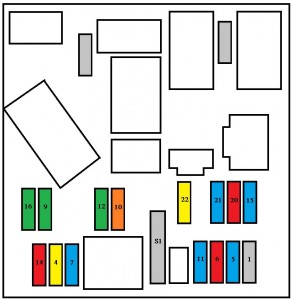

Schéma pojistek pod přístrojovou deskou
| Číslo | Amp [A] | Popis |
| 1 | 15 | Nepoužívá se |
| 4 | 20 | Osvětlení zavazadlového prostoru;
Audio vybavení; Ovládací prvky na volantu. |
| 5 | 15 | Diagnostika automatické převodovky. |
| 6 | 10 | Úroveň chladicí kapaliny;
Automatická převodovka; Audio vybavení. |
| 7 | 15 | Příslušenství pro učení jízdy;
Alarm nainstalovaný jako příslušenství. |
| 9 | 30 | Elektrická zadní okna |
| 10 | 40 | Odmlžování zadního okna a zrcátka |
| 11 | 15 | Nepoužívá se |
| 12 | 30 | Elektrická přední okna |
| 14 | 10 | Schéma pojistek motorového prostoru;
Airbag; Ovládací prvky na volantu. |
| 15 | 15 | Přístrojová deska;
Klimatizace; Audio vybavení. |
| 16 | 30 | Ovládací prvky zamykání/
odemykání dveří, kapoty a zavazadlového prostoru. |
| 20 | 10 | Pravé brzdové světlo |
| 21 | 15 | Levé brzdové světlo;
Třetí brzdové světlo. |
| 22 | 30 | Vnitřní osvětlení;
Osvětlení prostoru pro cestující; Zapalovač cigaret. |
| S1 | B | Obcházení PARC |
O Peugeot 206 S (2008)
Peugeot 206 S z roku 2008 je populární model kompaktního automobilu, který se vyznačuje svou spolehlivostí a ekonomickým provozem. Tento model je oblíbený zejména mezi městskými řidiči díky svým kompaktním rozměrům a snadné manévrovatelnosti. Peugeot 206 S nabízí různé možnosti motorizace, včetně benzínových a naftových motorů, které se liší výkonem a spotřebou paliva. V interiéru najdete pohodlná sedadla a moderní vybavení, které zvyšuje komfort jízdy. Bezpečnostní prvky, jako jsou airbagy a ABS, jsou standardem, což činí z tohoto modelu bezpečnou volbu pro každodenní ježdění.
Schéma pojistkové skříně Peugeot 206 S
Tato stránka zobrazuje schéma pojistkové skříně pro Peugeot 206 S, která je nezbytná pro identifikaci a výměnu pojistek. V tomto modelu se pojistková skříň nachází typicky v motorovém prostoru a v interiéru vozidla, pod palubní deskou. Schémata zobrazují čísla pojistek, jejich ampérové hodnoty a komponenty, které jsou jimi chráněny. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrických systémů. Pojistková skříň je klíčovým prvkem pro správné fungování elektrických zařízení ve vozidle, a proto je důležité mít přehled o jejím uspořádání a funkcích.
