Peugeot 307 Break (2001-2008) – pojistková skříňka
V tomto článku najdeš diagramy pojistkové skříňky Peugeot 307 Break (2001–2008), získáš informace o poloze panelů pojistek uvnitř auta a naučíš se přiřazení každé pojistky (rozložení pojistek).
Peugeot 307 Break (2001-2004) – schéma motorového prostoru
Rok výroby: 2001, 2002, 2003, 2004.
Pojistka zapalovače cigaret (zásuvka napájení) v Peugeot 307 Break (2001-2004) je pojistka 7 v pojistkové skříňce na přístrojové desce.

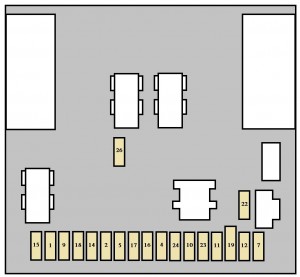

Pojistky konzoly
| Č. | Amp [A] | Popis |
| 1 | 10 | Zadní mlhové světlo |
| 2 | 15 | Přerušovaný zadní stěrač |
| 4 | 15 | Přední elektricky ovládané okno;
Otevíratelná střecha. |
| 5 | 15 | Zadní brzdové světlo, včetně přívěsu |
| 7 | 20 | Zadní vnitřní osvětlení;
Přední vnitřní osvětlení; Zapalovač cigaret; Osvětlení prostoru pro cestující, |

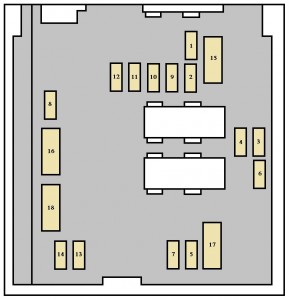

Pojistková skříň motoru
| Číslo | Amp [A] | Popis |
| 1 | 10 | Spínač couvacích světel automatická
převodovka; Kontrola relé zámku startování automatické převodovky; Spínač couvacích světel manuální převodovka; Senzor rychlosti vozidla; Kontrolér předehřevu; Senzor vody v naftě; Senzor průtoku vzduchu DW. |
| 2 | 15 | Elektromagnetický ventil nádrže;
Palivové čerpadlo, |
| 3 | 10 | Kontrolér posilovače řízení;
Kontrolér ABS nebo ESP. |
| 4 | 10 | Kontrolér vstřikování;
Kontrola relé skupiny ventilátoru; Kontrola dodatečného relé vytápění; Kontrolér automatické převodovky; Sekvenční kontrola převodovky automatické; Relé zámku převodovky automatické. |
| 5 | 15 | Jednotka řízení filtru pevných částic |
| 6 | 15 | Přední mlhová světla |
| 7 | 20 | Čerpadlo ostřikovačů světlometů |
| 8 | 20 | Kontrola relé skupiny ventilátoru;
Napájení kontroléru vstřikování. |
| 9 | 15 | Levé potkávací světlo |
| 10 | 15 | Pravé potkávací světlo |
| 11 | 10 | Levé dálkové světlo |
| 12 | 10 | Pravé dálkové světlo |
| 13 | 15 | Klaksón |
| 14 | 10 | Čerpadlo ostřikovačů předních a
zadních světlometů. |
| 15 | 30 | Senzory kyslíku;
Elektromagnetický ventil recirkulace výfukových plynů; Zapalování; Regulátor vysokého tlaku nafty; Napájení vstřikovačů (benzín). |
| 16 | 40 | Vzduchové čerpadlo motoru na benzín s
automatickou převodovkou. |
| 17 | 30 | Přední blikač na
nízké/vysoké rychlosti. |
| 18 | 40 | Ventilátor klimatizace |
Maxi – tabulka pojistek
| Č. | Amp [A] | Popis |
| 1 | 30 | Jednotka ventilátoru |
| 2 | 30 | Motor čerpadla ESP/ABS |
| 3 | Elektromagnetické ventily ESP/ABS | |
| 4 | 60 | Napájení rozhraní integrovaných systémů |
| 5 | 70 | Napájení rozhraní integrovaných systémů |
| 6 | 20 | Vyhřívaná sedadla |
| 7 | 30 | Klíč zapalování, výkon |
| 8 | 70 | Skupina elektročerpadla posilovače řízení |
Peugeot 307 Break (2005-2008) – schéma pojistkové skříňky
Rok výroby: 2005, 2006, 2007, 2008.
Pojistka zapalovače cigaret (zásuvka napájení) v Peugeot 307 Break (2005-2008) je pojistka 9 v pojistkové skříňce na přístrojové desce.

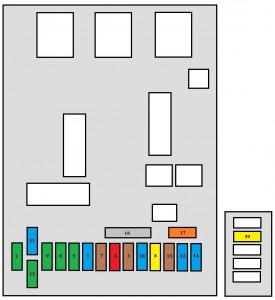

Pojistky na přístrojové desce
| Číslo | Amp [A] | Popis |
| 1 | 15 | Zadní stěrač |
| 2 | 30 | Blokování a superuzavření |
| 3 | 5 | Skupina airbagů a předpínačů |
| 4 | 10 | Spínače brzdy (STOP) a pedálu spojky;
Spínač hladiny chladicí kapaliny motoru; Senzor úhlu řízení; Senzor ESP s dvojitou funkcí; Čerpadlo filtru pevných částic; Diagnostický konektor; Elektrochromatické zrcátko. |
| 5 | 30 | Přední elektrická okna;
Otevíratelná střecha; Vyhřívaná zrcátka. |
| 6 | 30 | Zadní elektrická okna |
| 7 | 5 | Přední a zadní vnitřní osvětlení;
Čtecí světla; Osvětlení odkládací schránky. |
| 8 | 20 | Audio systém;
Audio/telefon; Multifunkční displej; Poplašná siréna; Jednotka alarmu; Pojistková skříňka přívěsu; Modul učení jízdy; Napájení z volantu. |
| 9 | 30 | Přední zásuvka 12 V;
Zadní zásuvka 12 V. |
| 10 | 15 | Kontrolér automatické převodovky;
Kontrolér detekce nízkého tlaku v pneumatikách; Spínač STOP |
| 11 | 15 | Diagnostický konektor;
Filtr pevných částic; Zapalování s nízkým proudem. |
| 12 | 15 | Modul učení jízdy;
Asistent parkování vzad. |
| 13 | 5 | Pojistková skříňka motoru;
Senzor deště a světla. |
| 14 | 15 | Pojistková skříňka přívěsu,
přístrojová deska, Airbagy a předpínače, Automatická klimatizace, Hands-free sada. |
| 15 | 30 | Blokování a superuzavření |
| 16 | – | Bypass PARC |
| 17 | 40 | Vyhřívané zadní sklo |
| 39 | 20 | Vyhřívaná sedadla pro řidiče a spolujezdce |

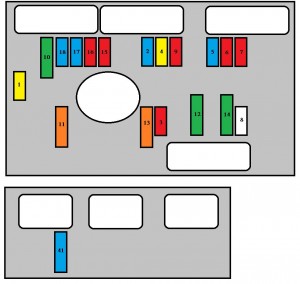

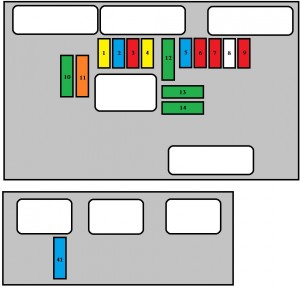

Pojistková skříňka motorový prostor
| Č. | Amp [A] | Popis |
| 1 | 20 | Napájení modulu řízení motoru a relé
vysoké rychlosti skupiny ventilátoru. |
| 2 | 15 | Klaksón |
| 3 | 10 | Přední a zadní stěrač |
| 4 | 10 | Ostřikovací systém světlometů |
| 5 | 15 | Palivové čerpadlo a elektromagnetický ventil
vyprázdnění nádrže (2 litry benzínu). |
| 6 | 10 | Automatická převodovka se čtyřmi rychlostmi;
Blokování páky automatické převodovky; Tlačítko ovládání; Relé vysoké rychlosti skupiny ventilátoru; Xenonové světlomety pravé a levé. |
| 7 | 10 | Jednotka řízení ABS/ESP;
Jednotka řízení čerpadla posilovače řízení. |
| 8 | 25 | Ovládání motoru startování |
| 9 | 10 | Jednotka doplňkového topení (Diesel);
Spínač úrovně chladicí kapaliny. |
| 10 | 30 | Aktuátory jednotky řízení motoru
(zapalovací cívka, elektroventily, lambda sondy, řídicí jednotka, vstřikovače, ohřívače); Elektromagnetický ventil pro vyprázdnění nádrže (benzín 1,4 litru a benzín 1,6 litru). |
| 11 | 40 | Ventilátor klimatizace |
| 12 | 30 | Nízká/vysoká rychlost stěračů čelního skla |
| 13 | 40 | Napájení rozhraní integrovaných systémů
(pozitivní zapnutí). |
| 14 | 30 | Vzduchové čerpadlo (2 litry benzínu) |
| 15 * | 10 | Pravý potkávací světlomet |
| 16 * | 15 | Levý potkávací světlomet |
| 17 * | 15 | Levý dálkový světlomet |
| 18 * | 15 | Pravý dálkový světlomet |
| 41 | 15 | Automatická převodovka se šesti rychlostmi |
Maxi – tabulka pojistek
| Č. | Amp [A] | Popis |
| MF1 | 30 | Ventilátor 200 W. |
| 50 | Ventilátor na 400 W a 460 W. | |
| MF2 | 30 | Čerpadlo ABS/ESP |
| MF3 | 30 | Elektromagnetické ventily ABS/ESP |
| MF4 | 60 | Napájení rozhraní integrovaných systémů |
| MF5 | 70 | Napájení rozhraní integrovaných systémů |
| MF6 | 20 | Pojistková skříňka v prostoru pro cestující |
| MF8 | 70 | Skupina čerpadla elektrohydraulického pro posilovač řízení |
O Peugeot 307 Break (2001-2008)
Peugeot 307 Break, vyráběný v letech 2001 až 2008, je oblíbeným modelem mezi kompaktními rodinnými vozy. Tento model se vyznačuje prostorným interiérem a praktickým designem, který umožňuje pohodlné cestování pro celou rodinu. Peugeot 307 Break nabízí různé možnosti motorizace, včetně benzínových a dieselových motorů, které poskytují rozličné výkony a efektivitu spotřeby paliva. Díky svému spolehlivému podvozku a komfortnímu řízení je tento model ideální pro dlouhé cesty i každodenní používání ve městě.
Schéma pojistkové skříňky Peugeot 307 Break
Tato stránka zobrazuje schéma pojistkové skříňky pro Peugeot 307 Break, která je nezbytná pro správnou údržbu a řešení problémů s elektrickým systémem vozidla. Typická umístění pojistkové skříňky v tomto modelu zahrnují prostor pod kapotou a vnitřní část vozidla, obvykle pod palubní deskou. Schémata obsahují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Při výměně pojistek je důležité vždy použít náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrického systému. Pojistková skříňka je klíčovým prvkem pro bezpečnou provoz vozidla, proto je důležité mít přehled o její konfiguraci.
