Peugeot 3008 (2008-2016) – pojistková skříňka
V tomto článku najdeš diagramy pojistkové skříňky Peugeot 3008 (2008–2016), získáš informace o poloze panelů pojistek v autě a naučíš se přiřazení každé pojistky (rozložení pojistek).
Peugeot 3008 (2009-2016) – schéma pojistkové skříňky
Rok výroby: 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016.
Pojistky zapalovače cigaret (zásuvky napájení) v Peugeot 3008 jsou pojistky F9 (přední zásuvka 12 V, zadní zásuvka zapalovače cigaret 12 V) a F29 (2009-2010) nebo F31 (2011-2016) (zásuvka 12 V v zavazadlovém prostoru) v pojistkové skříňce přístrojové desky.
Pojistková skříňka přístrojové desky
Vozy s volantem vlevo: pojistková skříňka se nachází v dolní části přístrojové desky (vlevo).
Vozy s volantem vpravo: nachází se v dolní části přístrojové desky (vlevo).
Motorový prostor
Nachází se v motorovém prostoru blízko baterie (vlevo).
2009, 2010
Panel
Přiřazení pojistek v pojistkové skříňce přístrojové desky (2009, 2010)
| Č. | Ampéry [A] | Popis |
|---|---|---|
| Č. | Ampéry [A] | Popis |
| F1 | 15 | Zadní stěrač. |
| F2 | – | Nepoužívá se. |
| F3 | 5 | Jednotka řízení airbagu. |
| F4 | 10 | Elektrochromatické zpětné zrcátko;
Klimatizace; Jednotka přepínání a ochrany; Multimédia vzadu. |
| F5 | 30 | Elektrická okna vpředu ovládaná jedním dotykem. |
| F6 | 30 | Elektrická okna vzadu ovládaná jedním dotykem. |
| F7 | 5 | Přední a zadní čtecí světla;
Čtecí světla na mapu; Zadní čtecí světla; Osvětlení sluneční clony; Osvětlení odkládací schránky; Osvětlení středové loketní opěrky; Kontrola relé 12 V zavazadlového prostoru. |
| F8 | 20 | Audio zařízení;
Audio/telefon; CD měniče; Multifunkční displej; Detekce tlaku pneumatik; Siréna alarmu; Řídicí jednotka alarmu; Telematická jednotka; Servisní modul (s Peugeot Connect Media). |
| F9 | 30 | Přední zásuvka 12 V;
Zapalovač cigaret; Zadní zásuvka 12 V. |
| F10 | 15 | Ovládací prvky na volantu. |
| F11 | 15 | Spínač zapalování s nízkým proudem. |
| F12 | 15 | Přítomnost přívěsu;
Senzor deště/světla; Napájení pojistek F32, F34, F35. |
| F13 | 5 | Pojistková skříňka motoru;
Kontrolér airbagů. |
| F14 | 15 | Přístrojová deska;
Displej přístrojové desky; Napájení pojistky F33. |
| Č. | Ampéry [A] | Popis |
|---|---|---|
| F15 | 30 | Zamknutí a zasunutí. |
| F17 | 40 | Vyhřívané zadní sklo;
Napájení pojistky F30. |
| CII | – | Obcházení PARC. |
| F29 | 30 | Zásuvka pro startování 12 V. |
| F30 | 5 | Vyhřívaná boční zrcátka. |
| F31 | 15 | Zásuvka na chladničku. |
| F32 | 5 | Páka elektronické převodovky pro ovládání převodovky. |
| F33 | 10 | Displej na obrazovce;
Bluetooth systém; Klimatizace. |
| F34 | 5 | Displej kontrolky upozornění na bezpečnostní pás. |
| F35 | 10 | Parkovací senzory;
Autorizace Hi-Fi zesilovače. |
| F36 | 10 | Ovladač pojistkové skříňky přívěsu;
Ovládací panel dveří řidiče. |
| F37 | 20 | Hi-fi zesilovač. |
| F38 | 30 | Elektrické sedadlo řidiče. |
| F39 | 20 | Panoramatická roleta pro otevírací střechu. |
| F40 | – | Nepoužívá se. |
Motorový prostor

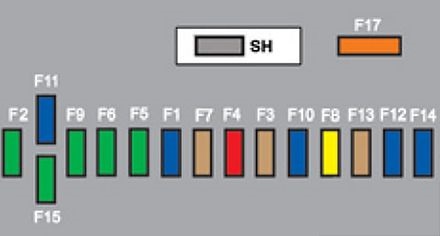

Přiřazení pojistek v motorovém prostoru (2009, 2010)
| Č. | Ampéry [A] | Funkce |
|---|---|---|
| Č. | Ampéry [A] | Funkce |
| F1 | 20 | Napájení řídicí jednotky motoru;
Palivové čerpadlo a EGR elektroventily (2 I HDI 16V); Vstřikovače (2 I HDI 16V). |
| F2 | 15 | Klaksón. |
| F3 | 10 | Přední a zadní ostřikovače. |
| F4 | 10 | Denní světla. |
| F5 | 15 | Nádoba na foukání;
Elektroventily pro regulaci tlaku turba a výfuku (1,6 I THP 16V); Ohřívač olejových par (1,6 I THP 16V); Ohřívač na naftu (1,6 I HDI 16V). |
| F6 | 10 | Diagnostický konektor;
Otočná světla; Čerpadlo filtru pevných částic (Diesel); Alarm vzdálenosti; Senzor hladiny chladicí kapaliny motoru; Kontrola nastavení zrcátek. |
| F7 | 10 | Regulátor asistence řízení;
Automatická převodovka; Motor pro regulaci výšky otočných světel. |
| F8 | 20 | Kontrola startovacího motoru. |
| F9 | 10 | Spínače pedálů spojky a brzdy. |
| F10 | 30 | Aktuátory řídicí jednotky motoru
(benzín: zapalovací cívky, elektroventily, lambda sondy, vstřikovače, ohřívače, palivové čerpadlo, elektronický termostat) (Diesel: elektroventily, ohřívače). |
| Č. | Ampéry [A] | Funkce |
|---|---|---|
| F11 | 40 | Ventilátor klimatizace. |
| F12 | 30 | Přední stěrače pomalé/rychlé. |
| F13 | 40 | Napájení rozhraní integrovaného systému (pozitivní zapnutí). |
| F14 | 30 | Vzduchové čerpadlo. |
| F15 | 10 | Světlomet předních potkávacích světel vpravo. |
| F 16 | 10 | Světlomet předních potkávacích světel vlevo. |
| F17 | 15 | Světlomet předních dálkových světel vlevo. |
| F18 | 15 | Světlomet předních dálkových světel vpravo. |
| F19 | 15 | Ohřívač par oleje (1,6 I VTi 16V);
Elektromagnetický ventil pro regulaci tlaku turba (Diesel); Senzor hladiny chladicí kapaliny motoru (Diesel). |
| F20 | 10 | Elektronický termostat;
Elektromagnetické ventily variabilního rozvodu; Elektromagnetický ventil pro regulaci tlaku turba (Diesel); Senzor hladiny chladicí kapaliny motoru (Diesel). |
| F21 | 5 | Napájení relé ventilátorové skupiny;
Kontrola relé Valvetronic (1,6 I VTi 16V); Chlazení turba (1,6 I THP 16V); Senzor průtoku vzduchu (1,6 I HDI 16V). |
Pojistky na baterii

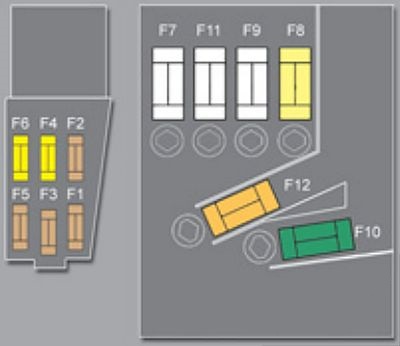

Přiřazení pojistek na baterii (2009, 2010)
| Č. | Ampéry [A] | Popis |
|---|---|---|
| Č. | Ampéry [A] | Popis |
| F1 | – | Nepoužívá se. |
| F2 | 5 | Spínač brzdy s dvojitou funkcí. |
| F3 | 5 | Nabíječka. |
| F4 | 25 | Elektromagnetické ventily ABS/ESP. |
| F5 | 5 | Řídicí jednotka ABS/ESP. |
| F6 | 15 | Automatická převodovka;
Elektronická převodovka. |
| F7* | 80 | Skupina elektročerpadla pro asistenci řízení. |
| F8* | 60 | Skupina ventilátoru. |
| F9* | 70/30 | Topení (Diesel);
Elektrický motor Valvetronic (1,6 I THP 16V). |
| F10* | 40 | Skupina elektročerpadla ABS/ESP. |
| Č. | Ampéry [A] | Popis |
|---|---|---|
| F11* | 100 | Jednotka přepínání a ochrany. |
| F12* | 30 | Skupina elektropumpy převodovky s elektronickou regulací převodů. |
| MF1* | – | Nepoužívá se. |
| MF2* | 30 | Pojistková skříňka přívěsu. |
| MF3* | 50 | Pojistková skříňka v prostoru pro cestující. |
| MF4* | 80 | Integrované systémové rozhraní. |
| MF5* | 80 | Integrované systémové rozhraní. |
| MF6* | 30 | Elektrická parkovací brzda. |
| MF7* | 30 | Vyhřívaná přední sedadla. |
| MF8* | 20 | Ostřikovač světlometů. |
| * Maxi pojistky poskytují dodatečnou ochranu pro elektrické systémy. Veškeré práce na maxi pojistkách musí provádět servisní střediska PEUGEOT. |
2011, 2012, 2013
Panel
Přiřazení pojistek v pojistkové skříňce přístrojové desky (2011, 2012, 2013)
| Č. | Ampéry [A] | Popis |
|---|---|---|
| Č. | Ampéry [A] | Popis |
| F1 | 15 | Zadní stěrač. |
| F2 | – | Nepoužívá se. |
| F3 | 5 | Jednotka řízení airbagu. |
| F4 | 10 | Elektrochromatické zpětné zrcátko;
Klimatizace; Jednotka přepínání a ochrany; Multimediální zadní. |
| F5 | 30 | Elektrická okna vpředu ovládaná jedním dotykem. |
| F6 | 30 | Elektrická okna vzadu ovládaná jedním dotykem. |
| F7 | 5 | Přední a zadní čtecí světla;
Čtecí světla na mapu; Zadní čtecí světla; Osvětlení sluneční clony; Osvětlení odkládací schránky; Osvětlení středové loketní opěrky; Kontrola relé 12 V zavazadlového prostoru. |
| F8 | 20 | Audio zařízení;
Audio/telefon; CD měniče; Multifunkční displej; Detekce tlaku pneumatik; Siréna alarmu; Řídicí jednotka alarmu; Telematická jednotka; Servisní modul (s navigací Peugeot Connect Media Navigation (RT5)). |
| F9 | 30 | Přední zásuvka 12 V;
Zapalovač cigaret; Zadní zásuvka 12 V. |
| F10 | 15 | Ovládací prvky na volantu. |
| F11 | 15 | Spínač zapalování s nízkým proudem. |
| F12 | 15 | Přítomnost přívěsu;
Senzor deště/oslnění; Napájení pojistek F32, F34, F35. |
| F13 | 5 | Pojistková skříňka motoru;
Kontrolér airbagů. |
| F14 | 15 | Přístrojová deska;
Displej přístrojové desky; Napájení pojistky F33. |
| Č. | Ampéry [A] | Popis |
|---|---|---|
| F15 | 30 | Zamknutí a zafixování. |
| F17 | 40 | Vyhřívané zadní sklo;
Napájení pojistky F30. |
| CII | – | Obcházení PARC. |
| F29 | – | Nepoužívá se. |
| F30 | 5 | Vyhřívaná boční zrcátka. |
| F31 | 30 | 12V zásuvka pro startování. |
| F32 | 5 | Páka elektronické převodovky pro ovládání převodovky. |
| F33 | 10 | Displej na obrazovce;
Bluetooth systém, klimatizace. |
| F34 | 5 | Displej kontrolky upozornění na bezpečnostní pás. |
| F35 | 10 | Parkovací senzory, autorizace Hi-Fi zesilovače. |
| F36 | 10 | Ovladač pojistkové skříňky přívěsu;
Ovládací panel dveří řidiče. |
| F37 | 20 | Hi-fi zesilovač. |
| F38 | 30 | Elektrické sedadlo řidiče. |
| F39 | 20 | Panoramatická roleta pro otevírací střechu. |
| F40 | – | Nepoužívá se. |
Motorový prostor
Přiřazení pojistek v motorovém prostoru (2011, 2012, 2013)
| Č. | Ampéry [A] | Popis |
|---|---|---|
| Č. | Ampéry [A] | Popis |
| F1 | 20 | Napájení řídicí jednotky motoru;
Palivové čerpadlo a EGR ventily (2 I HDI 16V); Vstřikovače (2 I HDI 16V). |
| F2 | 15 | Klaksón. |
| F3 | 10 | Přední/zadní ostřikovač. |
| F4 | 10 | Denní světla. |
| F5 | 15 | Nádoba na foukání;
Regulační ventily tlaku turba a výfuku (1,6 litru THP); Ohřívač olejových par (1,6 litru THP); Ohřívač na naftu (1,6 litru HDI). |
| F6 | 10 | Diagnostický konektor;
Směrová světla; Čerpadlo filtru pevných částic (Diesel); Alarm vzdálenosti; Senzor hladiny chladicí kapaliny motoru; Kontrola nastavení zrcátek. |
| F7 | 10 | Kontrolér asistence řízení;
Automatická převodovka; Motor pro nastavení výšky směrových světel. |
| F8 | 20 | Kontrola startovacího motoru. |
| F9 | 10 | Spínače pedálů spojky a brzdy. |
| F10 | 30 | Aktuátory řídicí jednotky motoru
(benzín: zapalovací cívky, ventily, lambda sondy, vstřikovače, ohřívače, palivové čerpadlo, elektronický termostat) (Diesel: ventily, ohřívače). |
| Č. | Ampéry [A] | Popis |
|---|---|---|
| F11 | 40 | Ventilátor klimatizace. |
| F12 | 30 | Přední stěrače pomalé/rychlé. |
| F13 | 40 | Napájení rozhraní integrovaného systému (pozitivní zapnutí). |
| F14 | 30 | Vzduchové čerpadlo. |
| F15 | 10 | Světlomet potkávacích světel vpravo. |
| F 16 | 10 | Světlomet potkávacích světel vlevo. |
| F17 | 15 | Světlomet dálkových světel vlevo. |
| F18 | 15 | Světlomet dálkových světel vpravo. |
| F19 | 15 | Ohřívač par oleje (1,6 I VTi 16V);
Elektromagnetický ventil regulace tlaku turba (Diesel); Senzor hladiny chladicí kapaliny motoru (Diesel). |
| F20 | 10 | Elektronický termostat;
Elektromagnetické ventily variabilního rozvodu; Elektromagnetický ventil regulace tlaku turba (Diesel); Senzor hladiny chladicí kapaliny motoru (Diesel). |
| F21 | 5 | Napájení relé skupiny ventilátoru;
Kontrola relé Valvetronic (1,6 I VTi 16V); Chlazení turba (1,6 I THP 16V); Senzor průtoku vzduchu (1,6 I HDI 16V). |
Pojistky na baterii
Přiřazení pojistek na baterii (2011, 2012, 2013)
| Č. | Ampéry [A] | Popis |
|---|---|---|
| Č. | Ampéry [A] | Popis |
| F1 | – | Nepoužívá se. |
| F2 | 5 | Spínač brzdy s dvojitou funkcí. |
| F3 | 5 | Nabíječka. |
| F4 | 25 | Elektromagnetické ventily ABS/ESP. |
| F5 | 5 | Řídicí jednotka ABS/ESP. |
| F6 | 15 | Automatická převodovka;
Elektronická převodovka. |
| F7* | 80 | Skupina elektrické pumpy pro asistenci řízení. |
| F8* | 60 | Skupina ventilátoru. |
| F9* | 70/30 | Topení (Diesel);
Elektrický motor Valvetronic (1,6 I THP 16V). |
| F10* | 40 | Skupina elektrické pumpy ABS/ESP. |
| Č. | Ampéry [A] | Popis |
|---|---|---|
| F11* | 100 | Jednotka přepínání a ochrany. |
| F12* | 30 | Skupina elektrické pumpy převodovky s elektronickou regulací převodových poměrů. |
| MF1* | – | Nepoužívá se. |
| MF2* | 30 | Pojistková skříňka přívěsu. |
| MF3* | 50 | Pojistková skříňka v prostoru pro cestující. |
| MF4* | 80 | Integrované systémové rozhraní. |
| MF5* | 80 | Integrované systémové rozhraní. |
| MF6* | 30 | Elektrická parkovací brzda. |
| MF7* | 30 | Vyhřívaná přední sedadla. |
| MF8* | 20 | Ostřikovací systém světlometů. |
| * Maxi pojistky poskytují dodatečnou ochranu pro elektrické systémy. Veškeré práce na maxi pojistkách musí provádět servisní střediska PEUGEOT. |
2014, 2015, 2016
Panel
Přiřazení pojistek v pojistkové skříňce přístrojové desky (2014, 2015, 2016)
| Č. | Ampéry [A] | Popis |
|---|---|---|
| Č. | Ampéry [A] | Popis |
| F1 | 15 | Zadní stěrač. |
| F2 | – | Nepoužívá se. |
| F3 | 5 | Jednotka řízení airbagu. |
| F4 | 10 | Elektrochromatické zpětné zrcátko;
Klimatizace; Jednotka přepínání a ochrany; Multimédia vzadu. |
| F5 | 30 | Elektrická okna vpředu ovládaná dotykem. |
| F6 | 30 | Elektrická okna vzadu ovládaná dotykem. |
| F7 | 5 | Přední a zadní čtecí světla;
Čtecí světla na mapu; Zadní čtecí světla; Osvětlení sluneční clony; Osvětlení odkládací schránky; Osvětlení středové loketní opěrky; Kontrola relé 12 V zavazadlového prostoru. |
| F8 | 20 | Audio zařízení;
Audio/telefon; CD měniče; Multifunkční displej; Detekce tlaku pneumatik; Siréna alarmu; Řídicí jednotka alarmu; Telematická jednotka. |
| F9 | 30 | Přední zásuvka 12 V;
Zapalovač cigaret; Zadní zásuvka 12 V. |
| F10 | 15 | Ovládací prvky na volantu. |
| F11 | 15 | Spínač zapalování s nízkým proudem. |
| F12 | 15 | Přítomnost přívěsu;
Senzor deště/slunečního svitu; Napájení pojistek F32, F34. F35. |
| Č. | Ampéry [A] | Popis |
|---|---|---|
| F13 | 5 | Pojistková skříňka motoru;
Kontrolér airbagů. |
| F14 | 15 | Přístrojová deska;
Displej přístrojové desky; Napájení pojistky F33. |
| F15 | 30 | Zamknutí a zacvaknutí. |
| F17 | 40 | Vyhřívané zadní sklo;
Napájení pojistky F30. |
| F30 | 5 | Vyhřívaná boční zrcátka. |
| F31 | 30 | 12 V startovací zásuvka. |
| F32 | 5 | Páka elektronického ovládání převodovky. |
| F33 | 10 | Displej na obrazovce;
Bluetooth systém; Klimatizace. |
| F34 | 5 | Displej kontrolky upozornění na bezpečnostní pás. |
| F35 | 10 | Parkovací senzory, autorizace Hi-Fi zesilovače. |
| F36 | 10 | Kontrolér pojistkové skříňky přívěsu;
Ovládací panel dveří řidiče. |
| F37 | 20 | Hi-fi zesilovač. |
| F38 | 30 | Elektrické sedadlo řidiče. |
| F39 | 20 | Panoramatická roleta pro otevírací střechu. |
Motorový prostor
Přiřazení pojistek v motorovém prostoru (2014, 2015, 2016)
| Č. | Ampéry [A] | Funkce |
|---|---|---|
| F2 | 15 | Klaksón. |
| F3 | 10 | Přední a zadní světlo. |
| F4 | 10 | Denní světla. |
| F5 | 15 | Nádoba na foukání;
Elektromagnetické ventily pro regulaci tlaku turba a výfuku (1,6 litru THP); Ohřívač olejových par (1,6 litru THP); Ohřívač na naftu (1,6 litru HDI). |
| F6 | 10 | Diagnostická zásuvka;
Směrové reflektory; Čerpadlo filtru pevných částic (Diesel); Alarm vzdálenosti; Ovládání regulace zrcátek. |
| F7 | 10 | Ovladač posilovače řízení;
Automatická převodovka; Motor pro regulaci výšky směrových reflektorů. |
| F8 | 20 | Ovládání startéru. |
| F9 | 10 | Přepínače pedálů spojky a brzdy. |
| F11 | 40 | Ventilátor klimatizace. |
| F12 | 30 | Stěrače předního skla pomalu/rychle. |
| F14 | 30 | Vzduchové čerpadlo. |
| F15 | 10 | Reflektor dálkových světel z pravé strany. |
| F 16 | 10 | Levý reflektor dálkových světel. |
| F17 | 15 | Reflektor potkávacích světel z levé strany. |
| F18 | 15 | Reflektor potkávacích světel z pravé strany. |
Pojistky na baterii
Přiřazení pojistek na baterii (2014, 2015, 2016)
| Č. | Ampéry [A] | Popis |
|---|---|---|
| F2 | 5 | Spínač brzdy s dvojitou funkcí. |
| F3 | 5 | Nabíječka. |
| F4 | 25 | Elektromagnetické ventily ABS/DSC. |
| F6 | 15 | Automatická/elektronická převodovka. |
O Peugeot 3008 (2008-2016)
Peugeot 3008, vyráběný v letech 2008 až 2016, je kompaktní SUV, které kombinuje prvky hatchbacku, MPV a SUV. Tento model je známý svým prostorným interiérem, moderním designem a pohodlnou jízdou. Peugeot 3008 nabízel různé možnosti motorů, včetně benzínových a dieselových variant, které zajišťovaly vyvážený výkon a efektivní spotřebu paliva. Díky svým technickým inovacím a bezpečnostním funkcím se tento model stal oblíbeným mezi řidiči, kteří hledají spolehlivé a stylové vozidlo pro každodenní použití.
Schéma pojistkové skříňky Peugeot 3008
Tato stránka zobrazuje schéma pojistkové skříňky pro Peugeot 3008, která je nezbytná pro identifikaci a údržbu elektrických komponent vozidla. Typická umístění pojistkové skříňky v tomto modelu zahrnují prostor pod kapotou a interiér vozidla, obvykle v blízkosti palubní desky. Schémata zobrazují čísla pojistek, jejich ampérové hodnoty a chráněné komponenty, což umožňuje snadnou orientaci při výměně pojistek. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrického systému. Pojistková skříňka je klíčovým prvkem pro bezpečnost a funkčnost vozidla, proto je důležité věnovat jí náležitou pozornost.
