Peugeot 508 II (2020-2022) – pojistková skříňka

V tomto článku najdeš diagramy pojistkové skříňky Peugeot 508 II (2020–2022), získáš informace o poloze panelů pojistek uvnitř auta a naučíš se přiřazení každé pojistky (rozložení pojistek).

Schéma pojistek a relé – Peugeot 508 II

Týká se vozidel vyrobených v letech:

2020, 2021, 2022.

Pojistky v přístrojové desce

Pojistková skříňka se nachází v dolní části přístrojové desky (na levé straně).

Pro přístup k pojistkám je nutné dodržet stejný postup, jaký se používá pro výměnu pojistek.

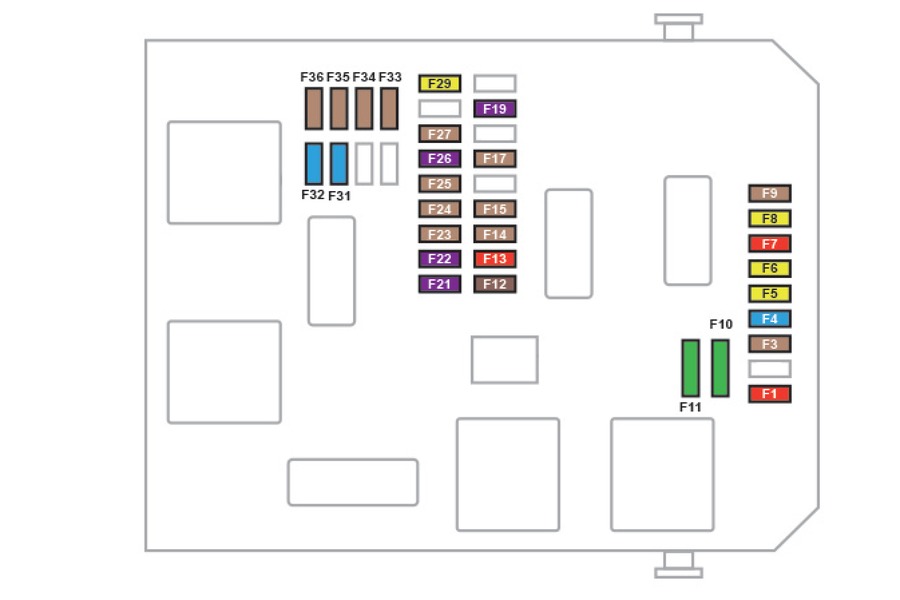

Skříňka 1

Číslo	Ampér [A]	Popis
F1	10 A	Elektrochromatická zrcátka
F3	5 A	Adaptivní 3D zadní světla
F4	15 A	Klaksón
F5	20 A	Čerpadlo zadního ostřikovače (SW)
F6	20 A	Čerpadlo ostřikovače světlometů
F7	10 A	Zadní USB porty
F8	20 A	Zadní stěrač (SW)
F10	30 A	Centrální zamykání
F11	30 A	Zamknutí/odemknutí dveří
F14	5 A	Tlačítka pro nouzové volání a asistenci; Modul řízení alarmu.
F24	5 A	Hi-Fi zesilovač
F27	5 A	Siréna alarmu
F29	20 A	Audio systém s dotykovým displejem
F31	15 A	Přítomné 12 V vzadu
F32	15 A	Zapalovač cigaret/12 V zásuvka vpředu

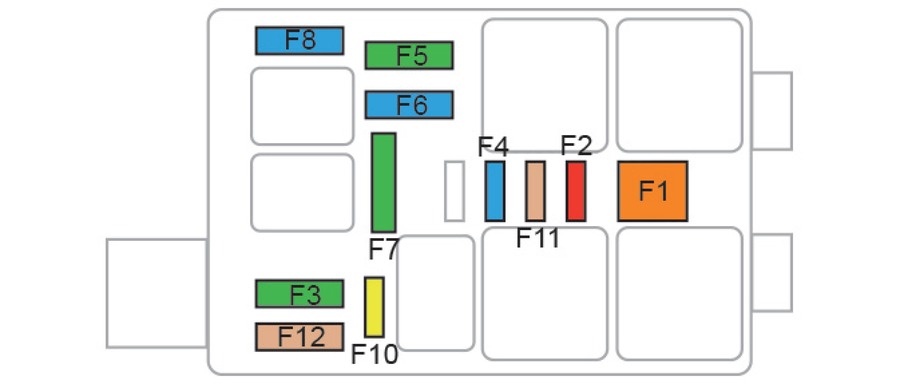

Pojistková skříňka 2

Číslo	Ampér [A]	Popis
F2	10A	Vyhřívání vnějších zrcátek
F3	40 A	Elektrické ovládání oken v předních dveřích
F4	15 A	Ovládací panel ve dveřích řidiče; Paměť nastavení elektricky nastavitelných sedadel.
F5	40 A	Elektrické ovládání oken v zadních dveřích
F6	15 A	Zásuvka 12 V v zavazadlovém prostoru
F7	30 A	Vyhřívání sedadel
F10	20 A	Modul tažného zařízení
F12	25 A	Hi-Fi zesilovač

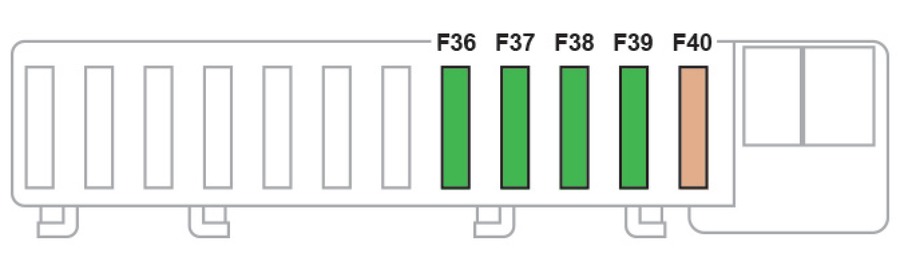

Pojistková skříňka v kabině

Číslo	Ampér [A]	Popis
F36	30 A	Panoramatická střecha
F37	30 A	Zatemňující clona panoramatické střechy
F38	30 A	Elektricky nastavitelná sedadla
F39	30 A	Skupina dveří s pohonem
F40	25 A	Doplňkové vytápění

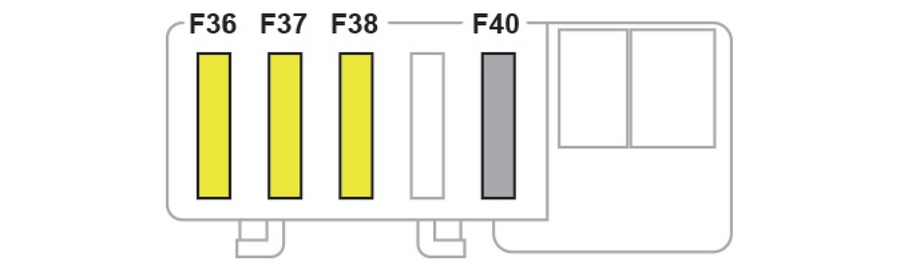

Modul tažného zařízení

Číslo	Ampér [A]	Popis
F36	20 A	Brzdová světla; Světla pro couvání (přívěs).
F37	20 A	Světla pro parkování; Směrovky (přívěs).
F38	20 A	Vnitřní osvětlení (přívěs)
F40	2 A	Klaksón (přívěs)

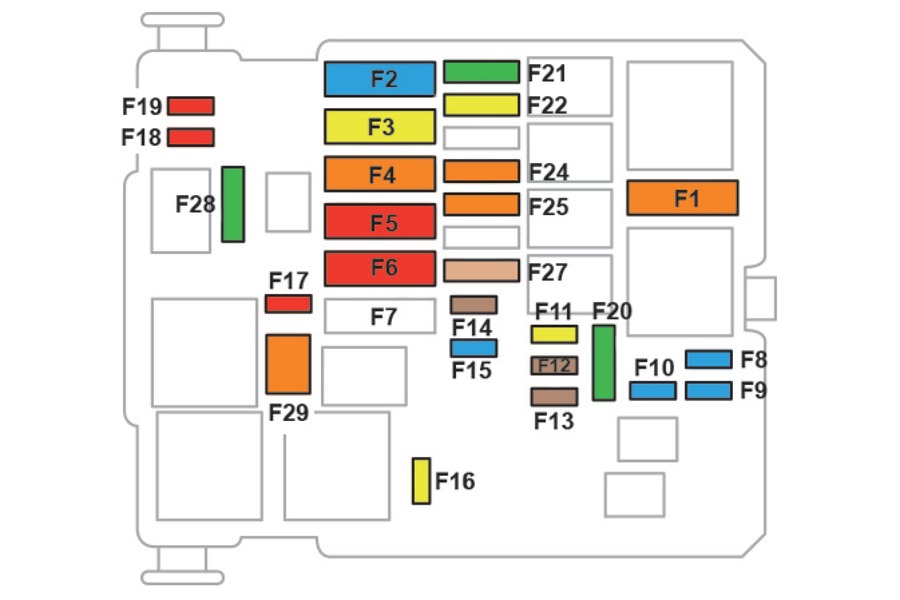

Pojistky v motorovém prostoru

Pojistková skříňka se nachází v motorovém prostoru, blízko baterie.

• Uvolnit dva háky A.
• Odstranit kryt.
• Vyměnit pojistku.
• Po výměně důkladně zavřít kryt a poté zablokovat dva háky A, aby se zajistila těsnost pojistkové skříňky.

Číslo	Ampér [A]	Popis
F5	50 A	Směrovky pravé; Světla na poloze pravé; Zastavovací světla pravé; Světlo couvání levé; Mlhová světla pravé.
F16	20 A	Denní světla
F18	10 A	Světlo dálkové pravé
F19	10 A	Světlo dálkové levé
F24	40 A	Modul tažného zařízení
F27	25 A	Světlo potkávací pravé; Světlo couvání pravé; Mlhová světla levá; Světla na poloze zadní levé; Třetí zastavovací světlo.
F29	40 A	Přední stěrače
F32	80 A	Světlo potkávací levé; Statické osvětlení zatáček; Směrovky boční; Směrovky levé; Světla na poloze přední levé a světla na poloze zadní pravé; Světlo zastavovací levé; Osvětlení registrační značky.
