Mitsubishi L200 VI (2020-2022) – pojistková skříňka
Schéma pojistek a relé – Mitsubishi L200 V
Týká se vozidel vyrobených v letech:
2020, 2021, 2022.
Pojistka pro zapalovač cigaret (zásuvka napájení) v Mitsubishi L200 je pojistka č. 2 (zapalovač cigaret) a č. 6 (zásuvka příslušenství) v pojistkové skříňce přístrojové desky.

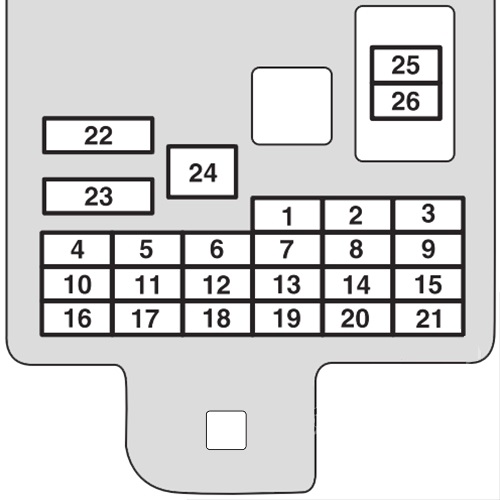

Pojistková skříňka v přístrojové desce
| Číslo | Popis | Ampéry [A] |
|---|---|---|
| Číslo | Popis | Ampéry [A] |
| 1 | Zadní levé světlo | 7,5 |
| 2 | Zapalovač cigaret;
Zásuvka příslušenství. |
15 |
| 3 | Cívka zapalování | 10 |
| 4 | Startovací motorek | 7,5 |
| 5 | Otevírací střecha | 20 |
| 6 | Zásuvka příslušenství | 15 |
| 7 | Zadní pravé světlo | 7,5 |
| 8 | Elektrická zpětná zrcátka | 7,5 |
| 9 | Řídicí jednotka motoru | 7,5 |
| 10 | Řídicí jednotka (ECU) | 7,5 |
| 11 | Zadní mlhová světla | 10 |
| 12 | Centrální zamykání | 15 |
| Číslo | Popis | Ampéry [A] |
|---|---|---|
| 13 | Osvětlení interiéru | 15 |
| 14 | Stěrač zadního okna | 15 |
| 15 | Přístrojová deska | 10 |
| 16 | Relé | 7,5 |
| 17 | Vyhřívaná sedadla | 20 |
| 18 | Možnosti | 10 |
| 19 | Vyhřívání zrcátek | 7,5 |
| 20 | Stěrač | 20 |
| 21 | Směrovky | 7,5 |
| 22 | Odmlžovač | 30 |
| 23 | Vyhřívání | 30 |
| 24 | Nastavení sedadel | 40 |
| 25 | Rádio | 10 |
| 26 | Řídicí jednotka (ECU) | 20 |

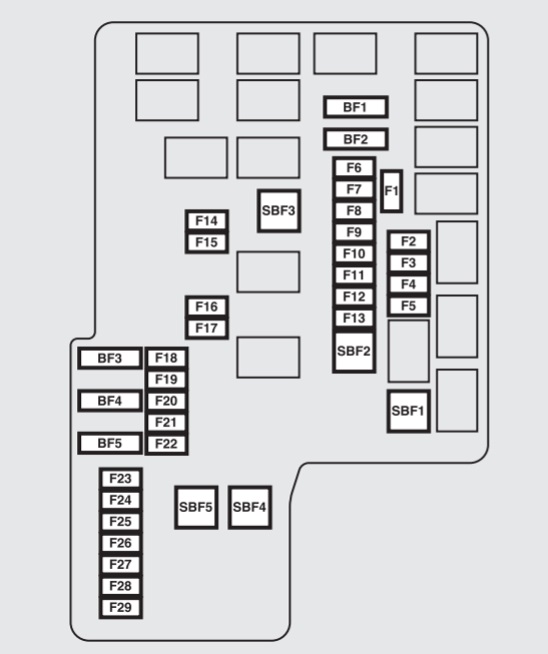

Panel pojistek v motorovém prostoru
| Číslo | Popis | Ampéry [A] |
|---|---|---|
| Číslo | Popis | Ampéry [A] |
| SBF1 | Startování | 30 |
| SBF2 | Elektrické okno | 15 |
| SBF3 | Nastavení sedadel | 40 |
| SBF4 | ABS | 30 |
| SBF5 | Elektrická brzda | 30 |
| BF1 | Audio systém | 30 |
| BF2 | Klimatizace vzadu;
Oběhové čerpadlo vzadu. |
30 |
| BF3 | – | – |
| BF4 | DCDC (audio) | 30 |
| BF5 | UREA SCR | 30 |
| F1 | Senzor NOx | 10 |
| F2 | Motor | 20 |
| F3 | Senzor PMNOx;
Čerpadlo paliva. |
15 |
| F4 | IBS (baterie) | 7,5 |
| F5 | Startovací motorek | 7,5 |
| F6 | Ohřívač palivové hadice;
ETV |
20/15 |
| F7 | Klimatizace | 20 |
| F8 | Automatická převodovka | 20 |
| F9 | Denní světla | 10 |
| Číslo | Popis | Ampéry [A] |
|---|---|---|
| F10 | Alternátor | 7,5 |
| F11 | Kontrola motoru | 7,5 |
| F12 | Cívka zapalování | 10 |
| F13 | Přední mlhová světla | 15 |
| F14 | Levá potkávací světla | 10 |
| F15 | Pravá potkávací světla | 10 |
| F16 | Levá potkávací světla (krátká) | 15 |
| F17 | Pravá potkávací světla (krátká) | 15 |
| F18 | Vyhřívání volantu | 15 |
| F19 | Havarijní světla | 15 |
| F20 | – | – |
| F21 | Motor ventilátoru | 20 |
| F22 | Brzdová světla (brzdění) | 15 |
| F23 | T/F | 20 |
| F24 | Vyhřívání sedadel | 20 |
| F25 | Ostřikovač světlometů | 20 |
| F26 | Bezpečnostní klakson | 20 |
| F27 | Klakson | 10 |
| F28 | – | – |
| F29 | Invertor AC | 20 |
O Mitsubishi L200 VI (2020-2022)
Mitsubishi L200 VI, vyráběný v letech 2020 až 2022, je robustní a spolehlivý pick-up, který je oblíbený pro svou všestrannost a schopnost zvládat náročné terény. Tento model nabízí moderní design s výraznými liniemi a prostorným interiérem, který je vybaven nejnovějšími technologiemi pro pohodlí a bezpečnost. L200 VI je dostupný s různými motorizacemi, včetně dieselových motorů o objemu 2,2 litru, které poskytují dostatečný výkon a efektivní spotřebu paliva. Díky své robustní konstrukci a pokročilým systémům pohonu všech kol je tento model ideální pro práci i volný čas.
Schéma pojistkové skříňky Mitsubishi L200 VI
Tato stránka zobrazuje schéma pojistkové skříňky pro Mitsubishi L200 VI, která je nezbytná pro identifikaci a výměnu pojistek. Typická umístění pojistkové skříňky v tomto modelu zahrnují prostor pod kapotou a interiér vozidla, obvykle v blízkosti palubní desky. Diagramy na této stránce ukazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Při výměně pojistek je důležité vždy použít náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrických systémů. Pojistková skříňka je klíčovým prvkem pro bezpečnost a správné fungování vozidla.
