Mitsubishi Canter 6 (1993-2002) – pojistková skříňka
Schéma pojistek a relé – Mitsubishi Canter 6
Vztahuje se na vozidla vyrobená v letech:
1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002.
Pojistková skříňka v prostoru pro cestující
Pojistková skříňka
Nachází se za ochranným krytem ve středovém panelu.
Popis
| F1 | 10/15A Světlomet na levé straně |
| F2 | 10/15A Světlomet na pravé straně |
| F3 | 10 / 15A Světla stop, klakson, řídicí jednotka brzdy motoru (resetovací kódy) |
| F4 | 10/15A Směrovky |
| F5 | 5A E/dv přerušení paliva |
| F6 | 10A Vnitřní osvětlení |
| F7 | 10A Volitelné vybavení |
| F8 | 25/30A Elektrické ovládání oken, centrální zamykání |
| F9 | Pneumatické odpružení 25A |
| F10 | 15A Řídicí jednotka automatické převodovky (zrušovací kódy) |
| F11 | 25A Posilovač řízení |
| F12 | 25A Systém EZGO |
| F13 | Zapalovač cigaret 15A |
| F14 | 10A Rádiové zařízení |
| F15 | 10A Volitelné vybavení |
| F 16 | 10A Ovládání zrcátek |
| F17 | 5/10A Relé přerušení paliva (24V) |
| F18 | Motor startování 10/30A |
| F19 | 10A Světla couvání, řídicí jednotka recirkulace výfukových plynů (resetovací kódy) (4D33, 35) |
| F20 | 10A Sada směrovek |
| F21 | 10A Přední stěrač |
| F22 | 10A Volitelné vybavení |
| F23 | Automatická převodovka 10A, systém EZGO |
| F24 | Automatická převodovka 10A |
| F25 | 10A Systém recirkulace výfukových plynů |
| F26 | Zdržovač 10A |
| F27 | Brzda výfuku 10A |
| F29 | 10A ABS |
| F30 | 10A Automatická klimatizace |
| F32 | Klimatizace 10A |
| F33 | 25/30A Ventilátor topení |
| F34 | Rozměry 15A |
Separátně v dolní části se mohou nacházet: 2 – pojistka ASR (10 A), 3 – pojistka ampérmetru (1 A)

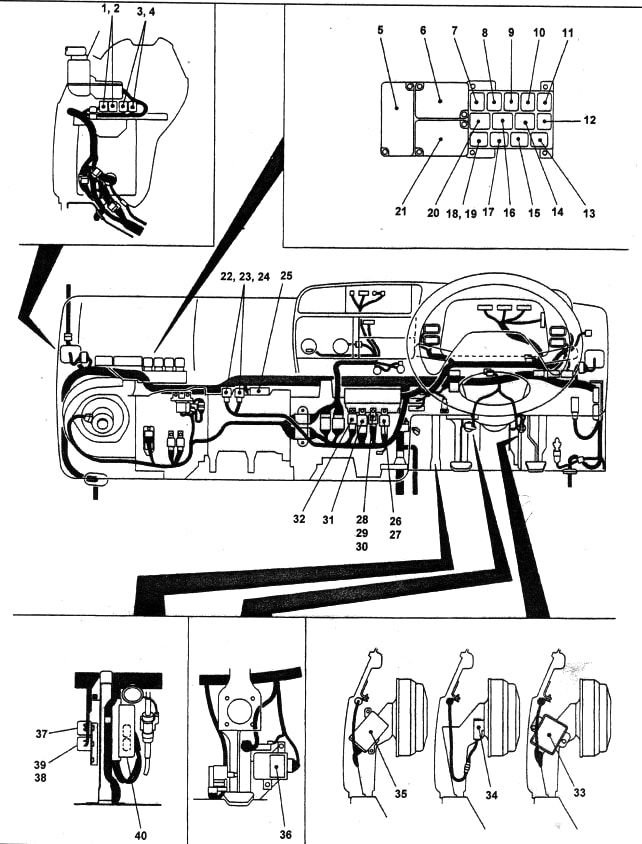

Pojistková skříňka
Instalovaná v panelu před sedadlem spolujezdce.
Popis
- relé ovládání zrcátka (sklápění)
- relé ovládání zrcátek (pracovní poloha)
- relé centrálního zamykání (blokování)
- relé centrálního zamykání (odemknutí)
- Jednotka MU-TIC nebo MULAC
- relé blikače (a relé směrovek – úpravy)
- relé signálu stolu (modely s brzdou pro vyprázdnění)
- relé termostatu (FE, FF, FG)
- relé velikosti
- relé dálkových světel
- relé potkávacích světel
- relé ventilátoru topení
- relé signálu PTO
- relé stěračů při nízké rychlosti
- relé parkovací brzdy
- rychlé relé stěračů
- relé brzdy do kopce (ABS / ASR)
- relé brzdy do kopce (ABS)
- relé systému intenzivního vytápění motoru (FB, FD)
- relé indikátoru nízké hladiny oleje motoru
- Blok LAC
- relé kompresoru (FF)
- relé kompresoru (FF)
- hlavní relé pneumatického odpružení
- jednotka řízení motorové brzdy
- relé změny převodovky (FG38)
- senzor světla brzdy (NENÍ STANDARD)
- relé chladiče kapaliny automatické převodovky (FE)
- relé chladiče kapaliny automatické převodovky (FB)
- Relé klaksonu EZGO
- relé přerušení paliva
- Relé aktivace režimu 4WD
- Jednotka řízení PPS (FE, FF); jednotka řízení ovládání zrcátek
- centrální jednotka zamykání (modely s automatickou převodovkou)
- jednotka řízení převodovky (FG38)
- kontrolér uzamknutí diferenciálu (FG38)
- , 38, 39 – relé spojky PTO. 40 – jednotka řízení automatické převodovky.

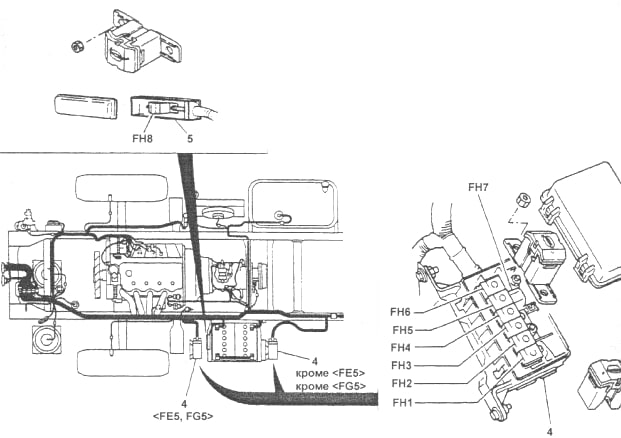

Pojistková skříňka blízko baterie
Další pojistková a reléová skříňka se nachází venku vozidla vedle baterie.
Popis
| FH1 | 50A Pojistky F1 … 4 |
| FH2 | 50A Pojistky F5 … 12 |
| FH3 | 30А ABS |
| FH4 | 30A ABS |
| FH5 | 50A Výstup “B” zapalování |
| FH6 | Pojistky F31 … 34 |
| FH7 | Generátor 100A |
| FH8 | 80A Druhý generátor;
50A Zdržovač. |
