Peugeot 208 (2011-2021) – pojistková skříňka

Peugeot 208 – schéma pojistkové skříně

Rok výroby: 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019.

Pojistka zapalovače cigaret (zásuvka napájení) v Peugeot 208 je pojistka F16 v pojistkové skříni 1 v odkládací schránce.

Pojistkové skříně na přístrojové desce

Vozy s volantem vlevo:

Pojistková skříňka 1 se nachází v dolní části přístrojové desky (vlevo).
Odstraňte kryt tahem za horní pravou část a poté za levou, zcela odstraňte kryt a otočte jej.

Pojistková skříňka 2 se nachází za odkládací schránkou.

Vozy s volantem vpravo:

Pojistková skříňka 1 se nachází v odkládací schránce.
Otevřete kryt odkládací schránky, odstraňte kryt pojistkové skříňky tahem za horní pravou část, zcela odstraňte kryt a otočte jej.

Pojistková skříňka 2 se nachází v dolní přístrojové desce (vpravo).
Odstraňte kryt tahem za horní pravou část a poté za levou, zcela odstraňte kryt a otočte jej.

2011, 2012, 2013, 2014

Pojistková skříň přístrojové desky 1

Přiřazení pojistek v pojistkové skříni přístrojové desky 1 (2011-2014)

Č.	Ampéry [A]	Popis
F02	5 A	Zrcátka; Světlomety; Diagnostický konektor.
F09	5 A	Alarm.
F10	5 A	Nezávislá telematická jednotka; Konektor pro přívěs.
F11	5 A	Elektrochromatické zpětné zrcátko; Přídavné topení.
F13	5 A	Hi-Fi zesilovač; Parkovací senzory
F 16	15 A	Přední konektor 12 V.
F17	15 A	Audio systém, audio systém (příslušenství).
F18	20 A	Dotykový displej.
F23	5 A	Světlo v odkládací schránce; Osvětlení ve dveřích; Světla na čtení mapy.
F26	15 A	Klaksón.
F27	15 A	Čerpadlo na mytí skel.
F28	5 A	Alarm
F29	15 A	Kompresor klimatizace.
F30	15 A	Zadní stěrač.

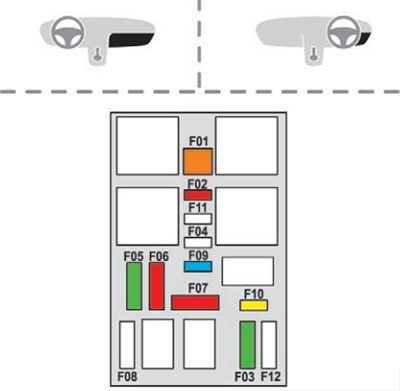

Pojistková skříň palubní desky 2

Přiřazení pojistek v pojistkové skříni palubní desky 2

Č.	Ampéry [A]	Popis
F01	40 A	Zadní sklo vyhřívané.
F02	10 A	Vyhřívaná boční zrcátka.
F03	30 A	Přední okna s jedním dotykem.
F04	–	Nepoužívá se.
F05	30 A	Zadní okna s jedním dotykem.
F06	10 A	Sklápěcí boční zrcátka.
F07	10 A	Sklápěcí boční zrcátka.
F08	–	Nepoužívá se.
F09	15 A	Přední sedadla vyhřívaná (kromě RHD)
F10	20 A	Hi-fi zesilovač.
F11	–	Nepoužívá se.
F12	–	Nepoužívá se.

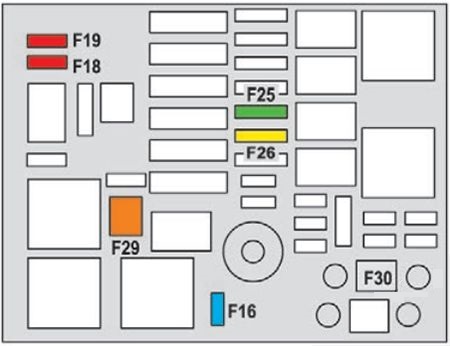

Motorový prostor

Přiřazení pojistek v motorovém prostoru (2011-2014)

Č.	Ampéry [A]	Popis
F 16	15 A	Přední mlhová světla.
F18	10 A	Pravý dálkový světlomet.
F19	10 A	Levý dálkový světlomet.
F25	30 A	Relé pro stěrače světlometů (příslušenství).
F29	40 A	Motor předního stěrače.
F30	80 A	Konektory ohřívače (Diesel).

2015

Pojistková skříň přístrojové desky 1

Přiřazení pojistek v pojistkové skříni přístrojové desky 1 (2015)

Č.	Ampéry [A]	Popis
F2	5 A	Zrcátka; Světlomety; Diagnostický konektor.
F9	5 A	Alarm.
F10	5 A	Nezávislá telematická jednotka; Přípojka pro přívěs.
F11	5 A	Elektrochromatické zpětné zrcátko; Přídavné topení.
F13	5 A	Hi-Fi zesilovač; Parkovací senzory
F 16	15 A	Přední zásuvka 12 V.
F17	15 A	Audio systém (příslušenství).
F18	20 A	Dotykový displej.
F23	5 A	Kosmetické zrcátko; Osvětlení na čtení mapy.
F26	15 A	Klaksón.
F27	15 A	Čerpadlo na mytí skel.
F28	5 A	Antivirový systém.
F29	15 A	Kompresor klimatizace.
F30	15 A	Zadní stěrač.

Pojistková skříň přístrojové desky 2

Přiřazení pojistek v pojistkové skříni přístrojové desky 2

Č.	Ampéry [A]	Popis
F01	40 A	Zadní okno vyhřívané.
F02	10 A	Vyhřívaná boční zrcátka.
F03	30 A	Přední okna s jedním dotykem.
F04	–	Nepoužívá se.
F05	30 A	Zadní okna s jedním dotykem.
F06	10 A	Sklopná boční zrcátka.
F07	10 A	Sklopná boční zrcátka.
F08	–	Nepoužívá se.
F09	15 A	Přední sedadla vyhřívaná (kromě RHD)
F10	20 A	Hi-fi zesilovač.
F11	–	Nepoužívá se.
F12	–	Nepoužívá se.

Motorový prostor

Přiřazení pojistek v motorovém prostoru (2015)

Č.	Ampéry [A]	Popis
F 16	15 A	Přední mlhová světla.
F18	10 A	Pravý dálkový světlomet.
F19	10 A	Levý dálkový světlomet.
F25	30 A	Relé pro stěrač světlometů (příslušenství).
F29	40 A	Motor předního stěrače.

2017, 2018

Pojistková skříň palubní desky 1

Přiřazení pojistek v pojistkové skříni palubní desky 1 (2017, 2018)

Č.	Ampéry [A]	Popis
F1 (GPL)	10 A	2017: Startování + (pozitivní).
F2	5 A	Zrcátka vnější; Světlomety; Diagnostický konektor.
F9	5 A	Alarm.
F10	5 A	Nezávislá telematická jednotka; Jednotka rozhraní přívěsu.
F11	5 A	Elektrochromatické zpětné zrcátko; Dodatečné vytápění.
F13	5 A	Hi-Fi zesilovač; Parkovací senzory.
F 16	15 A	Přední konektor 12 V.
F17	15 A	Audio systém; Audio systém z druhé ruky.
F18	20 A	Dotyková obrazovka.
F23	5 A	Osvětlení ve dveřích; Osvětlení na čtení mapy.
F26	15 A	Klaksón.
F27	15 A	Čerpadlo na mytí skel.
F28	5 A	Alarm proti krádeži.
F29	15 A	Kompresor klimatizace.
F30	15 A	Zadní stěrač.

Pojistková skříň palubní desky 2

Přiřazení pojistek v pojistkové skříni palubní desky 2

Č.	Ampéry [A]	Popis
F01	40 A	Zadní okno vyhřívané.
F02	10 A	Vyhřívaná boční zrcátka.
F03	30 A	Přední okna s jedním dotykem.
F04	–	Nepoužívá se.
F05	30 A	Zadní okna s jedním dotykem.
F06	10 A	Sklopná boční zrcátka.
F07	10 A	Sklopná boční zrcátka.
F08	–	Nepoužívá se.
F09	15 A	Přední sedadla vyhřívaná (kromě RHD)
F10	20 A	Hi-fi zesilovač.
F11	–	Nepoužívá se.
F12	–	Nepoužívá se.

Motorový prostor

Přiřazení pojistek v motorovém prostoru (2017, 2018)

Č.	Ampéry [A]	Popis
F 16	15 A	Přední mlhová světla.
F18	10 A	Pravý dálkový světlomet.
F19	10 A	Levý dálkový světlomet.
F25	30 A	Relé pro stěrač světlometů (náhradní trh).
F26 (GPL)	20 A	2017: Baterie + (pozitivní).
F29	40 A	Motor předního stěrače.

Peugeot 208 – schéma pojistkové skříně

Rok výroby: 2019, 2020, 2021.

Pojistky v přístrojové desce

• Otevření odkládací schránky v přístrojové desce.
• Stisknout střední rukojeť krytu pojistkové skříně.
• Zcela složit kryt.
• Vyjmout kleště ze zásuvky.

Pojistková skříňka dolní

Číslo	Ampér [A]	Popis
F1	10 A	Elektrochromatické vnitřní zpětné zrcátko
F3	5 A	Bezdrátová nabíječka pro chytré telefony
F4	15 A	Klaksón
F5	20 A	Čerpadlo ostřikovače
F6	20 A	Čerpadlo ostřikovače
F7	5 A	USB porty vzadu
F8	20 A	Stěrač zadního okna
F10	30 A	Uzamčení/odemčení zámků
F11	30 A	Uzamčení/odemčení zámků
F14	5 A	Připojení upozornění a asistence; Alarm.
F24	5 A	Dotykový displej 7 palců
F27	5 A	Alarm (příslušenství)
F29	20 A	Dotykový displej 10 palců
F31 nebo F32	15 A	Zapalovač; Zásuvka 12 V.

Pojistková skříňka horní

Číslo	Ampéry [A]	Popis
F1	40 A	Vyhřívání zadního okna
F2	10 A	Vyhřívání vnějších zrcátek
F3	30 A	Elektrické ovládání oken v předních dveřích
F4	20 A	Nastavení vnějších zrcátek, sklápění zrcátek
F5	30 A	Elektrické ovládání oken v zadních dveřích
F10	30 A	Vyhřívání předních sedadel

Pojistky v motorovém prostoru

Číslo	Ampér [A]	Popis
F16	20 A	Vyhřívání čelního skla
F18	10 A	Světlomet s tlumeným světlem pravý
F19	10 A	Světlomet s tlumeným světlem levý
F29	40 A	Stěrače čelního skla
