Peugeot 406 (2002-2004) – pojistková skříňka
V tomto článku najdeš diagramy pojistkové skříňky Peugeot 406 (2002–2004), získáš informace o poloze panelů pojistek uvnitř auta a naučíš se přiřazení každé pojistky (rozložení pojistek).
Peugeot 406 (2002-2004) – schéma pojistky
Rok výroby: 2002, 2003, 2004.
Pojistka zapalovače cigaret (zásuvka napájení) v Peugeot 406 (2002-2004) je pojistka 23 v pojistkové skříňce na přístrojové desce.

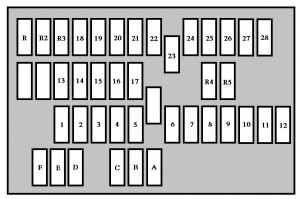

Pojistková skříňka konzoly
| Č. | Amp [A] | Popis |
| A | 20 | Blokování/odblokování |
| B | 10 | Zadní mlhová světla |
| C | 40 | Odmlžování zrcátek |
| D | 15 | Třetí brzdové světlo |
| E | 30 | Elektrická okna |
| F | 15 | Napájení přístrojové desky;
Displej; Audio systém; Satelitní navigační systém; Klimatizace. |
| 1 | bocz | Centrální airbag |
| 2 | 5 | Ovládání ventilace |
| 3 | 10 | Přístrojová deska |
| 4 | 5 | Signál zapnutí + ve pro rozhraní
integrované systémy. |
| 5 | – | Nepoužívá se |
| 6 | 10 | Ovládání na volantu |
| 7 | 15 | Siréna alarmu |
| 8 | 10 | Satelitní navigační systém |
| 9 | 5 | Signál + ve baterie pro rozhraní
integrované systémy. |
| 10 | 15 | Audio systém |
| 11 | 10 | Třetí brzdové světlo |
| 12 | 10 | Pravé brzdové světlo |
| 13 | 20 | Elektrické okno řidiče |
| 14 | 30 | Napájení zadního okna |
| 15 | – | Baterie + ve tažného zařízení |
| 16 | 20 | Uložení sedadel |
| 17 | 20 | Elektrické sedadlo spolujezdce |
| 18 | 10 | Osvětlení interiéru;
Displej; Osvětlení spínačů a popelníku; páka automatické převodovky. |
| 19 | 10 | Zadní mlhová světla |
| 20 | 10 | Osvětlení zadní pravé a přední levé polohy |
| 21 | 10 | Osvětlení zadní levé a přední pravé polohy |
| 22 | 10 | Osvětlení odkládací schránky;
Lampa na čtení mapy; Dodatečné osvětlení zrcátka; Osvětlení předního a zadního stropu; Osvětlení ovládání oken a elektrochromatické zrcátko. |
| 23 | 20 | Zapalovač cigaret |
| 24 | – | Nepoužívá se |
| 25 | 20 | Audio systém |
| 26 | – | Nepoužívá se |
| 27 | 5 | Relé zadního okna |
| 28 | 15 | Vyhřívaná sedadla |
| R | 5 | Rezervní pojistka |
| R2 | 10 | Rezervní pojistka |
| R3 | 30 | Rezervní pojistka |
| R4 | 20 | Rezervní pojistka |
| R5 | 15 | Rezervní pojistka |

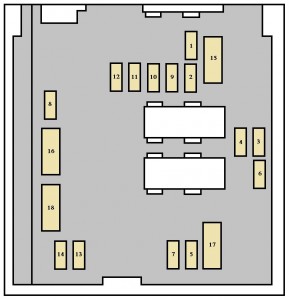

Pojistky motorového prostoru
| Číslo | Amp [A] | Popis |
| 1 * | 10 | Osvětlení couvání;
Relé dvojitého vstřikování; Teplota oleje motoru; Úroveň oleje; Kompresor klimatizace. |
| 2 * | 15 | Čerpadlo paliva;
Elektromagnetický ventil nádrže. |
| 3 * | 10 | Řídicí jednotka |
| 4 * | 10 | Kontrolér motoru a automatická převodovka. |
| 5 | 10 | Řídicí jednotka filtru pevných částic;
Relé zadního okna. |
| 6 | 15 | Přední mlhová světla |
| 7 | 20 | Stříkací systém světlometů |
| 8 * | 20 | Kontrolér motoru s přímým vstřikováním
benzínu; Pedál spojky. |
| 9 * | 15 | Levé potkávací světlo |
| 10 * | 15 | Pravé potkávací světlo |
| 11 * | 10 | Levé dálkové světlo |
| 12 * | 10 | Pravé dálkové světlo |
| 13 * | 15 | Klakson |
| 14 | 10 | Čerpadlo stříkacího systému
předního a zadního čelního skla. |
| 15 * | 30 | Zapalovací cívka;
Stěrač čelního skla; Senzor kyslíku; Tlak oleje; Systém vstřikování. |
| 16 * | 30 | Čerpadlo vzduchu a teplota oleje;
Úroveň oleje; Funkce brzdových světel; Alternátor; Senzor přítomnosti vody v oleji motoru; Kontrola relé vstřikování. |
| 17 * | 30 | Elektrická sedačka spolujezdce |
| 18 | 40 | Ventilátor topení;
Motorek startování; Nízká rychlost stěračů čelního skla. |
| * Maxi pojistky poskytují další
ochranu pro elektrické systémy. |
||
O Peugeot 406 (2002-2004)
Peugeot 406, vyráběný v letech 2002 až 2004, je elegantní a spolehlivý automobil střední třídy, který si získal popularitu díky svému komfortu a jízdním vlastnostem. Tento model byl dostupný v různých karosářských verzích, včetně sedanu, kombi a kupé. Peugeot 406 nabízel širokou škálu motorů, od benzínových až po dieselové, s objemem od 1.8 do 3.0 litru. Díky tomu si zákazníci mohli vybrat motor, který nejlépe vyhovoval jejich potřebám, ať už šlo o úspornou jízdu nebo vyšší výkon. Interiér vozidla byl navržen s důrazem na pohodlí a ergonomii, což z něj činilo ideální vozidlo pro dlouhé cesty.
Schéma pojistkové skříňky Peugeot 406
Tato stránka zobrazuje schéma pojistkové skříňky pro Peugeot 406, která je nezbytná pro správnou údržbu a opravy elektrických systémů vozidla. V tomto modelu se pojistková skříňka nachází typicky pod palubní deskou na straně řidiče a také v motorovém prostoru. Na schématu jsou zobrazena čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrických systémů. Pojistková skříňka je klíčovým prvkem pro zajištění správného fungování všech elektrických zařízení ve vozidle.
