Peugeot Partner Tepee (2008-2016) – pojistková skříňka
V tomto článku najdeš diagramy pojistkové skříňky Peugeot Partner Tepee (2008–2016), získáš informace o poloze panelů pojistek uvnitř vozidla a naučíš se přiřazení každé pojistky (rozložení pojistek).
Peugeot Partner Tepee (2008-2011) – schéma pojistky
Rok výroby: 2008, 2009, 2010, 2011.
Pojistka zapalovače cigaret (zásuvka napájení) v Peugeot Partner Tepee (2008-2011) je pojistka 9 v pojistkové skříňce.
Pojistky konzoly
| Číslo | Amp [A] | Popis |
| 1 | 15 | Terciární stěrač |
| 2 | – | Rezervní |
| 3 | 5 | Airbag |
| 4 | 10 | Klimatizace;
Diagnostický konektor; Ovládání zrcátek; Drát světlometů. |
| 5 | 30 | Elektrická okna |
| 6 | 30 | Zamykání |
| 7 | 5 | Osvětlení interiéru vzadu;
Přední čtecí světla; Stropní konzola. |
| 8 | 20 | Audio systém;
CD měnič; Displej; Detekce nízkého tlaku v pneumatikách; Alarm a siréna. |
| 9 | 30 | 12 V zásuvka vpředu a vzadu |
| 10 | 15 | Centrální sloupek |
| 11 | 15 | Nastartování s nízkým proudem |
| 12 | 15 | Senzor deště a světla;
Airbag. |
| 13 | 5 | Přístrojová deska |
| 14 | 15 | Parkovací asistence;
Automatická kontrola klimatizace; Hands-free. |
| 15 | 30 | Zamykání |
| 16 | – | Rezervní |
| 17 | 40 | Odmrazování zadního okna |
Pojistky v prostoru pro cestující
| Nr | Amp [A] | Popis |
| 36 | – | Rezervní |
| 37 | 20 | Vyhřívaná sedadla |
| 38 | – | Rezervní |
| 39 | 15 | Relé sklápěcích zrcátek |
| 40 | 15 | Relé zásuvky
chladicího zařízení. |
Pojistky pod kapotou
| Č. | Amp [A] | Popis |
| 1 | 20 | Řízení motoru |
| 2 | 15 | Klaksón |
| 3 | 10 | Čerpadlo předního a zadního ostřikovače skla |
| 4 | 20 | Čerpadlo ostřikovače světlometů |
| 5 | 15 | Komponenty motoru |
| 6 | 10 | Senzor úhlu řízení, ESP |
| 7 | 10 | Spínač brzdy, spínač spojky |
| 8 | 25 | Startér |
| 9 | 10 | Motor hlavních světlometů;
Jednotka řízení parkování. |
| 10 | 30 | Komponenty motoru |
| 11 | 40 | Rezervní |
| 12 | 30 | Stěrače |
| 13 | 40 | Integrované systémové rozhraní |
| 14 | 30 | Čerpadlo |
| 15 | 10 | Pravý potkávací světlomet |
| 16 | 10 | Levý potkávací světlomet |
| 17 | 15 | Pravý dálkový světlomet |
| 18 | 15 | Levý dálkový světlomet |
Peugeot Partner Tepee (2012-2013) – schéma pojistky
Rok výroby: 2012, 2013.
Pojistka zapalovače cigaret (zásuvka napájení) v Peugeot Partner Tepee (2012-2013) je pojistka 9 v pojistkové skříňce.

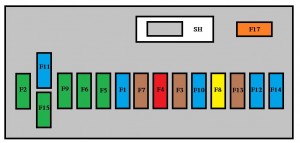

Pojistky konzoly
| Nr | Amp [A] | Popis |
| 1 | 15 | Stěrač zadního okna |
| 2 | – | Nepoužívá se |
| 3 | 5 | Airbag |
| 4 | 10 | Klimatizace;
Diagnostický konektor; Ovládání zrcátek; Hlavní světlomet. |
| 5 | 30 | Elektrická okna |
| 6 | 30 | Zamykání |
| 7 | 5 | Osvětlení interiéru vzadu;
Přední čtecí světla; Stropní konzola. |
| 8 | 20 | Audio systém;
CD přehrávač; Displej; Detekce nízkého tlaku v pneumatikách; Alarm a siréna. |
| 9 | 30 | 12 V zásuvka vpředu a vzadu |
| 10 | 15 | Centrální sloupek |
| 11 | 15 | Klávesa s nízkým napětím |
| 12 | 15 | Senzor deště a světla;
Airbag. |
| 13 | 5 | Přístrojová deska |
| 14 | 15 | Parkovací asistence;
Automatická kontrola klimatizace; Hands-free kit. |
| 15 | 30 | Zamykání |
| 16 | – | Nepoužívá se |
| 17 | 40 | Odmlžování a
rozmrazování zadního okna. |
Pojistky v prostoru pro cestující
| Číslo | Amp [A] | Popis |
| 36 | – | Nepoužívá se |
| 37 | – | Nepoužívá se |
| 38 | – | Nepoužívá se |
| 39 | 15 | Relé pro zrcátka s elektrickým sklápěcím mechanismem |
| 40 | 15 | Relé pro zásuvku
chladicího zařízení |

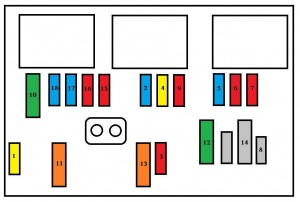

Pojistky pod kapotou
| Číslo | Amp [A] | Popis |
| 1 | 20 | Řízení motoru |
| 2 | 15 | Klaksón |
| 3 | 10 | Čerpadlo stěrače předního a zadního |
| 4 | 20 | Čerpadlo stěrače světlometů |
| 5 | 15 | Komponenty motoru |
| 6 | 10 | Senzor úhlu řízení, ESP |
| 7 | 10 | Spínač brzdy, spínač spojky |
| 8 | 25 | Startér |
| 9 | 10 | Motor hlavních světlometů;
Řídicí jednotka parkování. |
| 10 | 30 | Komponenty motoru |
| 11 | 40 | Nepoužívané |
| 12 | 30 | Stěrače |
| 13 | 40 | Integrované systémové rozhraní |
| 14 | 30 | Čerpadlo |
| 15 | 10 | Pravé potkávací světlo |
| 16 | 10 | Levé potkávací světlo |
| 17 | 15 | Pravé dálkové světlo |
| 18 | 15 | Levý dálkový světlomet |
Peugeot Partner Tepee (2014-2016) – schéma pojistkové skříňky
Rok výroby: 2014, 2015, 2016.
Pojistka zapalovače cigaret (zásuvka napájení) v Peugeot Partner Tepee (2014-2016) je pojistka 9 v pojistkové skříňce.
Pojistky konzoly
| Nr | Amp [A] | Popis |
| 1 | 15 | Stěrač zadního okna |
| 2 | – | Nepoužívá se |
| 3 | 5 | Airbag |
| 4 | 10 | Klimatizace;
Diagnostická zásuvka; Kontrola zrcátek; Fascikl světlometů. |
| 5 | 30 | Elektrická okna |
| 6 | 30 | Zamykání |
| 7 | 5 | Osvětlení vnitřního prostoru vzadu;
Přední čtecí světla; Stropní konzola. |
| 8 | 20 | Audio systém;
CD měnič; Displej; Detekce nízkého tlaku pneumatik; Alarm a siréna. |
| 9 | 30 | 12 V zásuvka vpředu a vzadu |
| 10 | 15 | Středový sloupek |
| 11 | 15 | Nízkonapěťové zapínání |
| 12 | 15 | Senzor deště a světla;
Airbag. |
| 13 | 5 | Přístrojová deska |
| 14 | 15 | Parkovací asistence;
Automatická kontrola klimatizace; Hands-free kit. |
| 15 | 30 | Zamykání |
| 16 | – | Nepoužívá se |
| 17 | 40 | Odmlžování a
rozmrazování zadního okna. |
Pojistky v prostoru pro cestující
| Nr | Amp [A] | Popis |
| 36 | – | Nepoužívá se |
| 37 | 20 | Vyhřívaná sedadla |
| 38 | – | Nepoužívá se |
| 39 | 15 | Relé zrcátek s možností sklopení |
| 40 | 15 | Relé zásuvky
chladicího zařízení |
Pojistky pod kapotou
| Nr | Amp [A] | Popis |
| 1 | 20 | Řízení motoru |
| 2 | 15 | Klaksón |
| 3 | 10 | Čerpadlo ostřikovače předního a zadního skla |
| 4 | 20 | Čerpadlo ostřikovače světlometů |
| 5 | 15 | Komponenty motoru |
| 6 | 10 | Senzor úhlu řízení, ESP |
| 7 | 10 | Spínač brzdy, spínač spojky |
| 8 | 25 | Startér |
| 9 | 10 | Motor hlavních světlometů;
Jednotka řízení parkování. |
| 10 | 30 | Komponenty motoru |
| 11 | 40 | Nepoužité |
| 12 | 30 | Stěrače |
| 13 | 40 | Integrované systémové rozhraní |
| 14 | 30 | Čerpadlo |
| 15 | 10 | Pravé potkávací světlo |
| 16 | 10 | Levé potkávací světlo |
| 17 | 15 | Pravé dálkové světlo |
| 18 | 15 | Levý dálkový světlomet |
O Peugeot Partner Tepee (2008-2016)
Peugeot Partner Tepee, vyráběný v letech 2008 až 2016, je praktické a všestranné vozidlo, které se těší velké oblibě mezi rodinami i podnikateli. Tento model je známý svou prostorností a komfortem, přičemž nabízí dostatek místa pro pasažéry i náklad. Partner Tepee je vybaven různými motorizacemi, včetně benzínových a dieselových motorů, které poskytují dobrou rovnováhu mezi výkonem a hospodárností. Vozidlo je také oceňováno pro svou spolehlivost a jednoduchou údržbu, což z něj činí ideální volbu pro ty, kteří hledají praktické a odolné auto.
Schéma pojistkové skříňky Peugeot Partner Tepee
Tato stránka zobrazuje schéma pojistkové skříňky pro Peugeot Partner Tepee, která je nezbytná pro správnou údržbu a opravy vozidla. V tomto modelu se pojistkové skříňky obvykle nacházejí v motorovém prostoru a v interiéru pod palubní deskou. Schémata zobrazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrického systému. Pojistková skříňka je klíčovým prvkem elektrického systému vozidla a správné pochopení jejího schématu může pomoci při rychlém řešení problémů.
