Peugeot 307 (2001-2008) – pojistková skříňka
V tomto článku najdeš diagramy pojistkové skříňky Peugeot 307 (2001–2008), získáš informace o poloze panelů pojistek v autě a naučíš se přiřazení každé pojistky (rozložení pojistek).
Peugeot 307 (2001-2004) – schéma pojistky
Rok výroby: 2001, 2002, 2003, 2004.
Pojistka zapalovače cigaret (zásuvka napájení) v Peugeot 307 (2001-2004) je pojistka 7 v pojistkové skříňce na přístrojové desce.

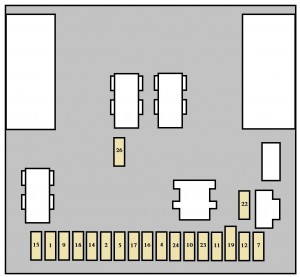

Pojistky konzoly
| Číslo | Amp [A] | Popis |
| 1 | 10 | Zadní mlhové světlo |
| 2 | 15 | Stěrač zadního okna |
| 4 | 15 | Elektricky ovládané čelní sklo;
Otevíratelná střecha. |
| 5 | 15 | Zadní brzdové světlo,
včetně přívěsu. |
| 7 | 20 | Zadní osvětlení;
Přední osvětlení Zapalovač cigaret; Osvětlení prostoru pro cestující. |

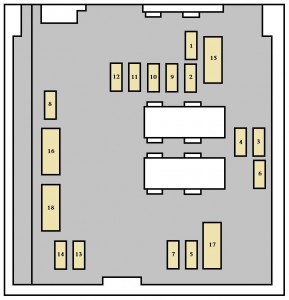

Pojistková skříňka motorový prostor
| Č. | Amp [A] | Popis |
| 1 | 10 | Spínač couvacích světel automatická
převodovka; Kontrola relé zámku startování automatické převodovky; Spínač couvacích světel manuální převodovka; Senzor rychlosti vozidla; Kontrolér předehřevu; Senzor vody v naftě; Senzor proudění vzduchu DW. |
| 2 | 15 | Elektromagnetický ventil nádrže;
Palivové čerpadlo. |
| 3 | 10 | Kontrolér posilovače řízení;
Kontrolér ABS nebo ESP |
| 4 | 10 | Kontrolér vstřikování;
Kontrola relé ventilátorové skupiny; Kontrola relé dodatečného topení; Kontrolér automatické převodovky; Kontrola sekvenční automatické převodovky; Relé automatického zámku převodovky. |
| 5 | 15 | Jednotka kontroly filtru pevných částic |
| 6 | 15 | Přední mlhová světla |
| 7 | 20 | Čerpadlo ostřikovačů světlometů |
| 8 | 20 | Kontrola relé ventilátorové skupiny;
Napájení kontroléru vstřikování. |
| 9 | 15 | Levá potkávací světla |
| 10 | 15 | Pravá potkávací světla |
| 11 | 10 | Levý hlavní nosník |
| 12 | 10 | Pravý dálkový světlomet |
| 13 | 15 | Klaksón |
| 14 | 10 | Čerpadlo ostřikovačů předních a zadních světlometů |
| 15 | 30 | Senzory kyslíku;
Elektromagnetický ventil recirkulace výfukových plynů; Zapalovací cívka; Regulátor vysokého tlaku nafty; Napájení vstřikovačů (benzín). |
| 16 | 40 | Vzduchové čerpadlo motoru na benzín
s automatickou převodovkou |
| 17 | 30 | Přední stěrač s nízkou/vysokou rychlostí |
| 18 | 40 | Ventilátor klimatizace |
Maxi – tabulka pojistek
| Číslo | Amp [A] | Popis |
| 1 | 30 | Jednotka ventilátoru |
| 2 | 30 | Motor čerpadla ESP/ABS |
| 3 | 30 | Elektromagnetické ventily ESP/ABS |
| 4 | 60 | Napájení rozhraní
integrované systémy. |
| 5 | 70 | Napájení rozhraní
integrované systémy. |
| 6 | 20 | Vyhřívaná sedadla |
| 7 | 30 | Klíč zapalování, výkon |
| 8 | 70 | Skupina elektropumpy
posilovače řízení. |
Peugeot 307 (2005-2008) – schéma pojistky
Rok výroby: 2005, 2006, 2007, 2008.
Pojistka zapalovače cigaret (zásuvka napájení) v Peugeot 307 (2005-2008) je pojistka 9 v pojistkové skříňce na přístrojové desce.

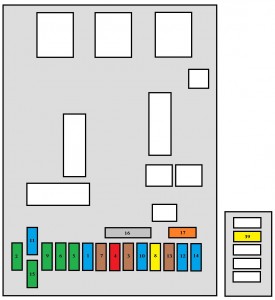

Pojistky na přístrojové desce
| Číslo | Amp [A] | Popis |
| 1 | 15 | Třetí stěrač |
| 2 | 30 | Uzamčení a superuzamčení |
| 3 | 5 | Skupina airbagů a předpínačů |
| 4 | 10 | Spínače brzdy (STOP) a
pedál spojky; Senzor hladiny chladicí kapaliny motoru; Senzor úhlu řízení; Senzor ESP s dvojitou funkcí; Čerpadlo filtru pevných částic; Diagnostický port; Elektrochromatické zrcátko. |
| 5 | 30 | Přední elektrická okna;
Panoráma; Vyhřívaná zrcátka. |
| 6 | 30 | Zadní elektrická okna |
| 7 | 5 | Přední a zadní vnitřní osvětlení;
Osvětlení na čtení map; Osvětlení odkládací schránky. |
| 8 | 20 | Audio systém;
Audio/telefon; Multifunkční displej; Výstražná siréna; Jednotka výstrahy; Panel pojistek přívěsu; Modul učení jízdy; Napájení z volantu. |
| 9 | 30 | Přední zásuvka 12 V;
Zadní zásuvka 12 V. |
| 10 | 15 | Regulátor automatické převodovky;
Regulátor detekce nízkého tlaku v pneumatikách; Spínač STOP. |
| 11 | 15 | Diagnostický port;
Filtr pevných částic; Klíč zapalování s nízkým proudem. |
| 12 | 15 | Modul učení jízdy;
Asistent parkování vzadu. |
| 13 | 5 | Panel pojistek motoru;
Senzor deště a světla. |
| 14 | 15 | Panel pojistek přívěsu;
Přístrojová deska; Airbagy a předpínače; Automatická klimatizace; Hands-free kit. |
| 15 | 30 | Uzamčení a superuzamčení |
| 16 | – | Obchvat PARC |
| 17 | 40 | Vyhřívané zadní sklo |
| 39 | 20 | Vyhřívaná sedadla pro řidiče a spolujezdce |
Schéma pojistek motorového prostoru
| Č. | Amp [A] | Popis |
| 1 | 20 | Napájení řídicí jednotky motoru a
relé s vysokou rychlostí ventilátorové skupiny. |
| 2 | 15 | Klaksón |
| 3 | 10 | Přední a zadní stěrač |
| 4 | 10 | Stříkací systém světlometů |
| 5 | 15 | Palivové čerpadlo a elektromagnetický ventil
na vypouštění nádrže (2 litry benzínu). |
| 6 | 10 | Automatická převodovka se čtyřmi rychlostmi;
Blokování páky automatické převodovky; Tlačítko ovládání; Relé s vysokou rychlostí ventilátorové skupiny; Xenonové světlomety vpravo a vlevo. |
| 7 | 10 | Řídicí jednotka ABS/ESP;
Řídicí jednotka čerpadla posilovače řízení. |
| 8 | 25 | Ovládání startovacího motoru |
| 9 | 10 | Dodatečná topná jednotka (Diesel);
Spínač hladiny chladicí kapaliny. |
| 10 | 30 | Aktuátory řídicí jednotky motoru
(zapalovací cívka, elektromagnetické ventily, lambda sondy, řídicí jednotka, vstřikovače, ohřívače), Elektromagnetický ventil na vypouštění nádrže (benzín 1,4 litru a benzín 1,6 litru). |
| 11 | 40 | Ventilátor klimatizace |
| 12 | 30 | Nízká/vysoká rychlost stěračů
předního skla. |
| 13 | 40 | Napájení rozhraní integrovaných systémů
(pozitivní zapnutí). |
| 14 | 30 | Vzduchové čerpadlo (2 litry benzínu) |
| 15 * | 10 | Pravý světlomet |
| 16 * | 15 | Levý světlomet |
| 17 * | 15 | Levý potkávací světlomet |
| 18 * | 15 | Pravý potkávací světlomet |
| 41 | 15 | Automatická převodovka se šesti rychlostmi |
Maxi – tabulka pojistek
| Číslo | Amp [A] | Popis |
| MF1 | 30 | Ventilátor 200 W. |
| 50 | Ventilátor 400 W a 460 W. | |
| MF2 | 30 | Čerpadlo ABS/ESP |
| MF3 | 30 | Elektromagnetické ventily ABS/ESP |
| MF4 | 60 | Napájení rozhraní integrovaných systémů |
| MF5 | 70 | Napájení rozhraní integrovaných systémů |
| MF6 | 20 | Pojistková skříňka v
prostoru pro cestující. |
| MF8 | 70 | Skupina elektropumpy posilovače řízení |
O Peugeot 307 (2001-2008)
Peugeot 307, vyráběný v letech 2001 až 2008, je kompaktní automobil, který se stal oblíbeným díky svému modernímu designu a praktičnosti. Tento model byl dostupný v různých karosářských verzích včetně hatchbacku, kombi a kabrioletu. Peugeot 307 nabízel širokou škálu motorových možností, od benzínových motorů s objemem od 1.4 do 2.0 litru až po dieselové varianty HDi, které byly známé svou úsporností a spolehlivostí. Vozidlo bylo vybaveno moderními technologiemi a bezpečnostními prvky, což z něj činilo atraktivní volbu pro rodiny i jednotlivce.
Schéma pojistkové skříňky Peugeot 307
Tato stránka zobrazuje schéma pojistkové skříňky pro Peugeot 307, která je klíčová pro identifikaci a výměnu pojistek. V tomto modelu se pojistková skříňka nachází typicky pod palubní deskou na straně řidiče a v motorovém prostoru. Diagramy na této stránce ukazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrického systému. Pojistková skříňka je nezbytná pro správné fungování vozidla, proto je důležité mít přehled o jejím obsahu a správně ji udržovat.
