Peugeot 307 CC (2003-2008) – pojistková skříňka
V tomto článku najdeš diagramy pojistkové skříňky Peugeot 307 CC (2003–2008), získáš informace o poloze panelů pojistek uvnitř auta a naučíš se přiřazení každé pojistky (rozložení pojistek).
Peugeot 307 CC (2003) – schéma pojistky
Rok výroby: 2003.
Pojistka zapalovače cigaret (zásuvka napájení) v Peugeot 307 CC (2003) je pojistka 12 ve schématu pojistek na přístrojové desce.

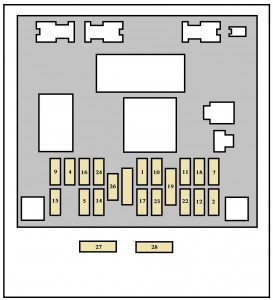

Pojistka přístrojové desky
| Č. | Amp [A] | Popis |
| 1 | 10 | Mlhová světla zadní. |
| 2 | – | Nepoužito |
| 4 | 15 | Elektrická okna přední;
Bezpečnostní oblouky pro střechu; Skládací střecha. |
| 5 | 15 | Levý světlomet pro přívěs |
| 7 | 30 | Osvětlení interiéru zadní;
Osvětlení interiéru přední; Žárovky na čtení map; 12 V zásuvka přední; Osvětlení odkládací schránky. |
| 9 | 30 | Elektrická okna přední;
Elektrická okna přední automatická. |
| 10 | 15 | Diagnostická zásuvka;
12 V zásuvka zadní; Přívěs. |
| 11 | 20 | Audio systém;
Multifunkční displej; Ovládání na volantu; Automatická převodovka; Kontrola sklopné střechy. |
| 12 | 10 | Přední a zadní světlomety polohy pravé;
Osvětlení registrační značky a přívěsu; Centrální zamykání; Alarm; Výstražná světla; Osvětlení spínačů ESP; Osvětlení klimatizace/odkládacího prostoru; Osvětlení spínačů automatické převodovky; Zapalovač cigaret. |
| 14 | 30 | Kontrola otevření/zavření dveří;
Kontrola s blokováním. |
| 15 | 30 | Elektrická zadní okna;
Kryt motoru na pantech. |
| 16 | 10 | Schéma pojistek motoru;
Alarm; Ovládání na volantu; Airbag. |
| 17 | 10 | Pravé zadní brzdové světlo;
Třetí brzdové světlo. |
| 18 | 10 | Diagnostický konektor;
Ovládání na volantu; Elektrochromatické zrcátko; Pedál brzdy (stop) a spínače spojky; Spínač hladiny chladicí kapaliny; Druhý spínač brzdy. |
| 19 | 30 | Bypass PARC |
| 22 | 10 | Přední a zadní levá poziční světla;
Osvětlení registrační značky a přívěsu. |
| 23 | 15 | Siréna alarmu;
Interní řídicí jednotka alarmu. |
| 24 | 15 | Přístrojová deska;
Audio systém; Multifunkční displej; Klimatizace; Asistent parkování vzadu; Senzor deště/světla. |
| 26 | 30 | Vyhřívané zadní sklo |
| 27 * | – | Nepoužito |
| 28 | 40 | Čerpadlo skládací střechy |

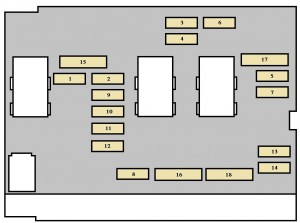

Pojistky motorového prostoru
| Č. | Amp [A] | Popis |
| 1 * | 50 | Jednotka ventilátoru |
| 2 * | 30 | Motor čerpadla ESP/ABS |
| 3 * | 30 | Elektromagnetické ventily ESP/ABS |
| 4 * | 70 | Napájení rozhraní integrovaných systémů |
| 5 * | 70 | Napájení rozhraní integrovaných systémů |
| 6 * | 60 | Čerpadlo skládací střechy |
| 7 * | 30 | Zapalování |
| 8 * | 70 | Jednotka elektroasistence řízení |
| Č. | Amp [A] | Popis |
| FV1 * | 20 | Jednotka ventilátoru s jednou rychlostí |
| FV2 * | 30 | Ventilátor s dvojitou rychlostí |
| Č. | Amp [A] | Popis |
| 1 | 10 | Spínač světel couvání automatické převodovky;
Kontrola relé blokování startování automatické převodovky; Spínač světel couvání manuální převodovky; Senzor rychlosti vozidla. |
| 2 | 15 | Elektromagnetický ventil nádrže – čerpadlo paliva |
| 3 | 10 | Kontrolér posilovače řízení;
Kontrolér ABS nebo ESP. |
| 4 | 10 | Kontrolér vstřikování;
Kontrola relé ventilátorové skupiny; Kontrola dodatečného relé pro topení; Kontrolér automatické převodovky; Sekvenční kontrola automatické převodovky; Relé blokování automatické převodovky. |
| 5 | – | Nepoužívá se |
| 6 | 15 | Přední mlhová světla |
| 7 | – | Nepoužívá se |
| 8 | 20 | Kontrola relé ventilátorové skupiny;
Napájení ECU motoru. |
| 9 | 15 | Levá potkávací světla |
| 10 | 15 | Pravá potkávací světla |
| 11 | 10 | Pravá dálková světla |
| 12 | 10 | Levá dálková světla |
| 13 | 15 | Klakson |
| 14 | 10 | Čerpadlo stěrače |
| 15 | 30 | Senzory kyslíku;
Elektromagnetický ventil recirkulace výfukových plynů; Zapalovací cívka; Napájení vstřikovačů. |
| 16 | 17 | Čerpadlo vzduchu motoru na benzín
s automatickou převodovkou. |
| 17 | 30 | Stěrač s nízkou/vysokou rychlostí |
| 18 | 40 | Ventilátor klimatizace |
Peugeot 307 CC (2004) – schéma pojistky
Rok výroby: 2004.
Pojistka zapalovače cigaret (zásuvka napájení) v Peugeot 307 CC (2004) je pojistka 12 v pojistkové skříňce na přístrojové desce.

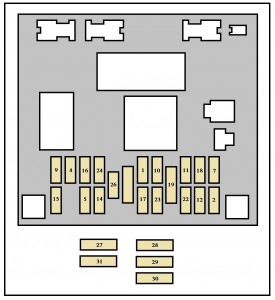

Pojistky na přístrojové desce
Pojistkové skříňky se nacházejí v dolní části přístrojové desky (strana pro cestující).
| Číslo | Amp [A] | Popis |
| 1 | 10 | Světlomet zadní mlhový |
| 2 | – | Nepoužívá se |
| 4 | 15 | Elektrická okna přední;
Bezpečnostní oblouky pro střechu; Stahovací střecha. |
| 5 | 15 | Levý brzdový světlomet s přívěsem |
| 7 | 30 | Osvětlení interiéru zadní;
Osvětlení interiéru přední; Žárovky na čtení map; Přední zásuvka 12 V; Osvětlení odkládací schránky. |
| 9 | 30 | Elektrická okna přední;
Automatická elektrická okna přední. |
| 10 | 15 | Diagnostická zásuvka;
Zásuvka zadní 12 V; Přívěs. |
| 11 | 20 | Audio systém;
Multifunkční displej; Ovládání na volantu; Automatická převodovka; Kontrola skládací střechy. |
| 12 | 10 | Přední poziční světla
pravá a zadní pravá; Osvětlení registrační značky a přívěsu; Centrální zamykání; Alarm; Havarijní světla; Osvětlení spínačů ESP; Osvětlení klimatizace/odkládacího prostoru; Osvětlení spínačů automatické převodovky; Zapalovač cigaret. |
| 14 | 30 | Kontrola otevírání/zavírání dveří;
Kontrola s blokováním, |
| 15 | 30 | Elektrická zadní okna;
Otvory motoru s pantem. |
| 16 | 10 | Pojistková skříňka motoru;
Alarm; Kontrola na volantu; Airbag. |
| 17 | 10 | Světlomet zadní pravý brzdový;
Třetí světlomet brzdový. |
| 18 | 10 | Diagnostický konektor;
Ovládání na volantu; Elektrochromatické zrcátko; Pedál brzdy (brzda) a spínače spojky; Spínač hladiny chladicí kapaliny; Druhý spínač brzdy. |
| 19 | 30 | Bypass PARC |
| 22 | 10 | Přední poziční světla
levá a zadní levá; Osvětlení registrační značky a přívěsu. |
| 23 | 15 | Siréna alarmu;
Interní řídicí jednotka alarmu. |
| 24 | 15 | Přístrojová deska;
Audio systém; Multifunkční displej; Klimatizace; Asistent parkování vzadu; Senzor deště/světla. |
| 26 | 30 | Vyhřívané zadní sklo |
| 27 * | 20 | Vyhřívaná sedadla. |
| 28 * | 40 | Čerpadlo sklopné střechy |
| 29 * | 10 | Airbag. |
| 30 * | 20 | Audio systém JBL |
| 31 * | 10 | Disky z lehkých slitin |
| * Pojistky umístěné v horní části
pojistkové skříňky. |
||

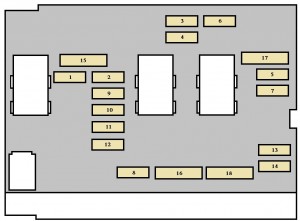

Pojistky motorového prostoru
Maxi – tabulka pojistek
| Č. | Amp [A] | Popis |
| 1 | 50 | Jednotka ventilátoru |
| 2 | 30 | Motor čerpadla ESP/ABS |
| 3 | 30 | Elektromagnetické ventily ESP/ABS |
| 4 | 70 | Napájení rozhraní integrovaných systémů |
| 5 | 70 | Napájení rozhraní integrovaných systémů |
| 6 | 60 | Čerpadlo skládací střechy |
| 7 | 30 | Klíč ke startování |
| 8 | 70 | Jednotka elektrohydraulického čerpadla řízení |
Exteriér – tabulka pojistek
| Č. | Amp [A] | Popis |
| FV1 | 20 | Jednotka ventilátoru s jednou rychlostí |
| FV2 | 30 | Ventilátor s dvojitou rychlostí |
| Číslo | Amp [A] | Popis |
| 1 | 10 | Spínač světel couvání automatické převodovky;
Kontrola relé blokování motoru automatické převodovky; Spínač světel couvání manuální převodovky; Senzor rychlosti vozidla. |
| 2 | 15 | Elektromagnetický ventil nádrže;
Čerpadlo paliva |
| 3 | 10 | Kontrola asistence řízení;
Kontrola ABS nebo ESP. |
| 4 | 10 | Kontrola vstřikování;
Kontrola relé ventilační jednotky; Kontrola dalšího relé topení; Kontrola automatické převodovky; Sekvenční kontrola automatické převodovky; Relé blokování automatické převodovky. |
| 5 | – | Nepoužívá se |
| 6 | 15 | Přední mlhová světla |
| 7 | – | Nepoužívá se |
| 8 | 20 | Kontrola relé
ventilační jednotky; Napájení ECU motoru. |
| 9 | 15 | Levá potkávací světla |
| 10 | 15 | Pravá potkávací světla |
| 11 | 10 | Pravá dálková světla |
| 12 | 10 | Levá dálková světla |
| 13 | 15 | Klakson |
| 14 | 10 | Čerpadlo stěrače |
| 15 | 30 | Senzory kyslíku;
Elektromagnetický ventil recirkulace výfukových plynů; Zapalovací cívka; Napájení vstřikovačů. |
| 16 | 30 | Čerpadlo vzduchu motoru na benzín
s automatickou převodovkou. |
| 17 | 30 | Stěrač s nízkou/vysokou rychlostí |
| 18 | 40 | Ventilátor klimatizace |
Peugeot 307 CC (2005) – schéma pojistky
Rok výroby: 2005.
Pojistka zapalovače cigaret (zásuvka napájení) v Peugeot 307 CC (2005) je pojistka 9 v pojistkové skříňce na přístrojové desce.
Pojistky konzoly
| Č. | Amp [A] | Popis |
| 36 | 20 | Zesilovač Hi-Fi |
| 40 | 30 | Napájení čerpadla skládací střechy |
| Číslo | Amp [A] | Popis |
| 1 | – | Nepoužívá se |
| 2 | 30 | Blokování a superklíč |
| 3 | 5 | Skupina airbagů a předpínačů |
| 4 | 10 | Spínače pedálu brzdy a spojky;
Senzor hladiny chladicí kapaliny motoru; Senzor úhlu řízení; Diagnostický konektor; Senzor ESP; Elektrochromatické zrcátko. |
| 5 | 30 | Napájení předních elektrických oken
a vyhřívaných zrcátek. |
| 6 | 30 | Napájení zadních elektrických oken;
Motor pantů otevírání. |
| 7 | 5 | Přední a zadní vnitřní osvětlení;
Čtecí světla; Osvětlení prostoru pro cestující. |
| 8 | 20 | Napájení multifunkčního displeje;
Audio zařízení; Audio/telefon; Siréna alarmu; Řídicí jednotka alarmu; Zadní konektor 12V; Schéma pojistek přívěsu. |
| 9 | 30 | Přední konektor 12V |
| 10 | 15 | Kontrolér automatické převodovky;
Spínač brzdy. |
| 11 | 15 | Diagnostický konektor;
Nízkonapěťové zapnutí. |
| 12 | – | Nepoužívá se |
| 13 | 5 | Napájení schématu pojistek motoru;
Senzor deště a světla. |
| 14 | 15 | Schéma pojistek přívěsu;
Přístrojová deska; Automatická klimatizace; Airbag a skupina předpínačů. |
| 15 | 30 | Napájení pro zámky |
| 16 | – | Bypass PARC |
| 17 | 40 | Vyhřívané zadní okno |
Pojistky motorového prostoru
| Č. | Amp [A] | Popis |
| 1 | 20 | Kontrola relé skupiny ventilátoru;
Kontrola řídicí jednotky motoru. |
| 2 | 15 | Klakson |
| 3 | 10 | Stěrače |
| 4 | – | Nepoužívá se |
| 5 | 15 | Čerpadlo paliva a elektromagnetický ventil
na vypuštění nádrže. |
| 6 | 10 | Kontrolér automatické převodovky;
Blokování páky automatické převodovky; Tlačítko ovládání; Relé s vysokou rychlostí skupiny ventilátoru. |
| 7 | 10 | Kontrolér ABS/ESP;
Kontrolér asistence řízení. |
| 8 | 20 | Zapalování |
| 9 | 10 | Spínač hladiny chladicí kapaliny motoru |
| 10 | 30 | Aktuátory pro fungování motoru
(zapalovací cívka, elektroventily, oxy senzory, řídicí jednotka, vstřikovače). |
| 11 | 40 | Ventilátor klimatizace |
| 12 | 30 | Nízké/vysoké rychlosti stěračů
předního skla. |
| 13 | 40 | Napájení rozhraní integrovaných systémů
(pozitivní zapalování). |
| 14 | 30 | Čerpadlo vzduchu (2 litry benzínu) |
| 15 | 10 | Pravý dálkový světlomet |
| 16 | 10 | Levý dálkový světlomet |
| 17 | 15 | Levý potkávací světlomet |
| 18 | 15 | Pravý potkávací světlomet |
Peugeot 307 CC (2006) – schéma pojistkové skříňky
Rok výroby: 2006.
Pojistka zapalovače cigaret (zásuvka napájení) v Peugeot 307 CC (2006) je pojistka 9 v pojistkové skříňce na přístrojové desce.

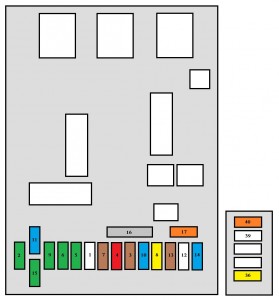

Pojistky konzoly
| Č. | Amp [A] | Popis |
| 36 | 20 | Zesilovač Hi-Fi |
| 40 | 30 | Napájení čerpadla skládací střechy |
| Č. | Amp [A] | Popis |
| 1 | – | Není používáno |
| 2 | 30 | Blokování a superklíč |
| 3 | 5 | Skupina airbagů a předpínačů |
| 4 | 10 | Spínače pedálu brzdy a spojky;
Senzor hladiny chladicí kapaliny motoru; Senzor úhlu řízení; Diagnostický konektor; Senzor ESP; Čerpadlo filtru pevných částic; Elektrochromatické zrcátko. |
| 5 | 30 | Napájení předních elektrických oken a
vyhřívaných zrcátek. |
| 6 | 30 | Elektrické napájení zadních oken;
Motor pantů. |
| 7 | 5 | Přední a zadní vnitřní osvětlení;
Osvětlení na čtení mapy; Osvětlení odkládací schránky. |
| 8 | 20 | Napájení multifunkčního displeje;
Audio vybavení; Audio/telefon; Poplašná siréna; Jednotka řízení alarmu; Pojistková skříňka přívěsu; Napájení ovládacích prvků na volantu. |
| 9 | 30 | Přední zásuvka 12 V;
Zadní zásuvka 12 V. |
| 10 | 15 | Automatická řídicí jednotka
převodovky; Spínač brzdy; Řídicí jednotka pro detekci nízkého tlaku v pneumatikách. |
| 11 | 15 | Diagnostický konektor;
Kontrolér filtru pevných částic; Klíč k zapalování s nízkým proudem. |
| 12 | 15 | Asistent parkování vzadu;
Hi-Fi zesilovač. |
| 13 | 5 | Napájení pojistkové skříňky motoru;
Senzor deště a světla. |
| 14 | 15 | Pojistková skříňka přívěsu;
Přístrojový panel; Automatická klimatizace; Airbag; Předpínače a ochranné tyče vzadu; Hands-free kit. |
| 15 | 30 | Napájení zámků a superzámků |
| 16 | – | Bypass PARC |
| 17 | 40 | Vyhřívané zadní sklo |
Pojistky motorového prostoru
| Č. | Amp [A] | Popis |
| 1 | 20 | Kontrola relé skupiny ventilátoru;
Kontrola řídicí jednotky motoru. |
| 2 | 15 | Klakson |
| 3 | 10 | Stěrače |
| 4 | 20 | Ostřikovač světlometů |
| 5 | 15 | Čerpadlo paliva a elektromagnetický ventil
na vyprázdnění nádrže (2 litry benzínu). |
| 6 | 10 | Automatická převodovka se čtyřmi rychlostmi;
Blokování páky automatické převodovky; Tlačítko ovládání; Relé s vysokou rychlostí skupiny ventilátoru; Světlomety xenonové pravý a levý. |
| 7 | 10 | Kontrolér ABS/ESP;
Kontrolér asistence řízení. |
| 8 | 20 | Kontrola motorku startování |
| 9 | 10 | Jednotka dodatečného vytápění (Diesel);
Spínač hladiny chladicí kapaliny motoru. |
| 10 | 30 | Aktuátory pro fungování motoru
(zapalovací cívka, elektroventily, lambda sondy, řídicí jednotka, vstřikovače, ohřívače); Elektromagnetický ventil na čištění nádrže (benzín 1,6 litru). |
| 11 | 40 | Ventilátor klimatizace |
| 12 | 30 | Nízká/vysoká rychlost stěračů čelního skla |
| 13 | 40 | Napájení rozhraní
integrovaných systémů (pozitivní zapnutí). |
| 14 | 30 | Čerpadlo vzduchu (2 litry benzínu) |
| 15 | 10 | Pravý světlomet dálkový |
| 16 | 10 | Levý světlomet dálkový |
| 17 | 15 | Levý světlomet potkávací |
| 18 | 15 | Pravý světlomet potkávací |
| Č. | Amp [A] | Popis |
| MF1* | 30 | Ventilátor 200 W. |
| 50 | Ventilátor 400 W a 460 W. | |
| MF2* | 30 | Čerpadlo ABS / ESP |
| MF3* | 30 | Elektromagnetické ventily ABS / ESP |
| MF4* | 80 | Napájení rozhraní integrovaných systémů |
| MF5* | 80 | Napájení rozhraní integrovaných systémů |
| MF6* | 80 | Pojistková skříňka v prostoru pro cestující |
| MF8* | 70 | Skupina elektropumpy pro asistenci řízení |
| * Pojistky maxi poskytují další
ochranu pro elektrické systémy. |
||
Peugeot 307 CC (2007-2008) – schéma pojistky
Rok výroby: 2007, 2008.
Pojistka zapalovače cigaret (zásuvka napájení) v Peugeot 307 CC (2007-2008) je pojistka 9 v pojistkové skříňce na přístrojové desce.
Pojistky konzoly
| Č. | Amp [A] | Popis |
| 36 | 20 | Zesilovač Hi-Fi |
| 40 | 30 | Napájení čerpadla skládací střechy |
| Číslo | Amp [A] | Popis |
| 1 | – | Není používáno |
| 2 | 30 | Zamknutí a superklíč |
| 3 | 5 | Skupina airbagů a předpínačů |
| 4 | 10 | Spínače brzdového a spojkového pedálu;
Senzor hladiny chladicí kapaliny; Senzor úhlu řízení; Diagnostický port; Senzor ESP; Čerpadlo filtru pevných částic; Elektrochromatické zrcátko. |
| 5 | 30 | Napájení předních elektrických oken a
vyhřívaných zrcátek |
| 6 | 30 | Elektrické napájení zadních oken;
Motor pantových lamel, |
| 7 | 5 | Přední a zadní vnitřní osvětlení;
Osvětlení na čtení mapy; Osvětlení odkládací schránky. |
| 8 | 20 | Napájení multifunkčního displeje;
Audio zařízení; Audio/telefon; Výstražná siréna; Řídicí jednotka alarmu; Schéma pojistek přívěsu; Napájení ovládacích prvků na volantu. |
| 9 | 30 | Přední zásuvka 12 V;
Zadní zásuvka 12 V. |
| 10 | 15 | Automatická řídicí jednotka
pro převodovku; Spínač brzdy; Řídicí jednotka na detekci nízkého tlaku v pneumatikách. |
| 11 | 15 | Diagnostická zásuvka;
Kontrolér filtru pevných částic; Klíč k zapalování s nízkým proudem. |
| 12 | 15 | Asistent parkování vzadu;
Hi-Fi zesilovač. |
| 13 | 5 | Napájení schématu pojistek motorového prostoru;
Senzor deště a světla. |
| 14 | 15 | Schéma pojistek přívěsu;
Přístrojová deska; Automatická klimatizace; Airbag; Předpínače a ochranné tyče vzadu; Hands-free souprava. |
| 15 | 30 | Napájení zámků a superzámků |
| 16 | – | Bypass PARC |
| 17 | 40 | Vyhřívané zadní sklo |
Pojistky motorového prostoru

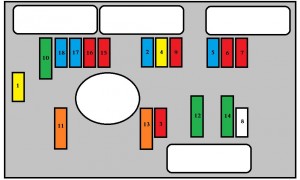

Peugeot 307 CC (2007-2008) – pojistky – motorový prostor
| Číslo | Amp [A] | Popis |
| 1 | 20 | Kontrola relé skupiny ventilátoru;
Kontrola řídicí jednotky motoru. |
| 2 | 15 | Klakson |
| 3 | 10 | Stěrače |
| 4 | 20 | Stříkací tryska světlometů |
| 5 | 15 | Čerpadlo paliva a elektromagnetický ventil
na vypuštění nádrže (2 litry benzínu). |
| 6 | 10 | Automatická převodovka se čtyřmi rychlostmi;
Blokování páky automatické převodovky; Tlačítko ovládání; Relé s vysokou rychlostí skupiny ventilátoru; Xenonové světlomety pravý a levý. |
| 7 | 10 | Kontrolér ABS/ESP;
Kontrolér asistence řízení. |
| 8 | 20 | Kontrola motorku startování |
| 9 | 10 | Dodatečná vytápěcí jednotka (Diesel);
Spínač hladiny chladicí kapaliny. |
| 10 | 30 | Aktuátory pro fungování motoru
(zapalovací cívka, elektroventily, oxy senzory, řídicí jednotka, vstřikovače, ohřívače); Elektromagnetický ventil na vypuštění nádrže (benzín 1,6 litru). |
| 11 | 40 | Ventilátor klimatizace |
| 12 | 30 | Nízká/vysoká rychlost stěračů
předního skla. |
| 13 | 40 | Napájení rozhraní integrovaných systémů
(pozitivní zapnutí). |
| 14 | 30 | Čerpadlo vzduchu (2 litry benzínu) |
| 15 | 10 | Pravý světlomet |
| 16 | 10 | Levý světlomet |
| 17 | 15 | Levý potkávací světlomet |
| 18 | 15 | Pravý potkávací světlomet |
O Peugeot 307 CC (2003-2008)
Peugeot 307 CC, vyráběný v letech 2003 až 2008, je kabriolet s pevnou skládací střechou, který nabízí kombinaci stylu a praktičnosti. Tento model se vyznačuje elegantním designem a komfortním interiérem, což ho činí ideálním pro ty, kteří si chtějí užít jízdu s otevřenou střechou. Peugeot 307 CC byl dostupný s různými motorizacemi, včetně benzínových a naftových motorů, které poskytovaly různé úrovně výkonu a efektivity. Díky své konstrukci a vybavení je tento model oblíbený mezi řidiči, kteří hledají spolehlivé a stylové vozidlo.
Schéma pojistkové skříňky Peugeot 307 CC
Tato stránka zobrazuje schéma pojistkové skříňky pro model Peugeot 307 CC, která je nezbytná pro správnou údržbu a opravy vozidla. Typická umístění pojistkové skříňky v tomto autě zahrnují prostor pod kapotou a interiér vozidla, obvykle v blízkosti palubní desky. Na schématu jsou uvedena čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrických systémů. Pojistková skříňka je klíčovým prvkem pro bezpečnost a funkčnost vozidla, proto je důležité mít přehled o její konfiguraci.
