Peugeot 405 (1987-1997) – pojistková skříňka
V tomto článku najdeš diagramy pojistkové skříňky Peugeot 405 (1987–1997), získáš informace o poloze panelů pojistek uvnitř auta a naučíš se přiřazení každé pojistky (rozložení pojistek).
Schéma pojistek a relé – Peugeot 405
Týká se vozidel vyrobených v letech:
1987, 1988, 1989, 1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997.

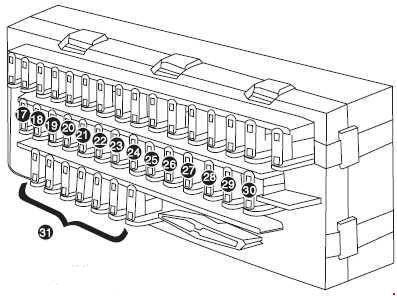

Pojistková skříňka v přístrojové desce
Pojistková skříňka se nachází pod přístrojovou deskou na levé straně řidiče a obsahuje šest rezervních pojistek a speciální svorku pro výměnu pojistek.
| Číslo |
Ampéráž [A] |
Popis |
| F1 | 10 | Napájení rádia/CD přehrávače po hlavním spínači |
| F2 | 5 | Relé odpojení kompresoru – proud po časovém spínači osvětlení stropu – klíč má tři univerzální |
| F3 | 15 | Po spínači napájení modulátoru ABS – rychlé relé ventilátorů |
| F4 | 10 | Malá LED zadní pravá – Osvětlení relé signálu klaksonu |
| F5 | 15 | Relé ventilátorů – napájení po spínači inteligentního ventilačního systému |
| F6 | 10 | Napájení airbagu |
| F7 | 20 | Relé klaksonu – lampa mlhová světla – klakson |
| F8 | — | Obcházení: spínače obcházení vstupu |
| F9 | 10 | Malá přední světla, malá zadní světla levá, světlo zadní poznávací značky |
| F10 | 30 | Ovládání oken zadních – sklo zapíná osvětlení |
| F11 | 30 | HLAVNÍ POJISTKA připojená k dálkovým a potkávacím světlům – relé předního/zadního mlhového světla |
| F12 | 10 | Světla couvání – jednotka upozornění na zadní překážky – po aktivaci zesilovačů výkonu vpřed – napájení po spínači snímače venkovní teploty – spínač napájení po DIAG – napájení po relé varování ABS |
| F13 | 30 | Absence spotřeby |
| F14 | 30 | Absence spotřeby |
| F15 | 15 | Osvětlení stropu LED přední a zadní – centrální zamykání řídicí jednotky napájení – elektrické sklopné zrcátko – elektrické časovače pevného střešního okna – světla zavazadlového prostoru – relé pro vyhazování zavazadlového prostoru |
| F 16 | 20 | Zapalovač. napájení fixní po hlavním spínači |
| F17 | 10 | Systém inteligentní ventilace pevné jednotky – Rádio s pamětí |
| F18 | 10 | Osvětlení zadního mlhového světla |
| F19 | 10 | Osvětlení panelu – Přední osvětlení Amp – Tlačítka rádia na panelu jasu – Systém ovládání osvětlení na volantu (MFC) – Osvětlení zapalovače – Ovladače osvětlení, elektrická zrcátka |
| F20 | 30 | Elektricky nastavitelné sedadlo řidiče |
| F21 | 30 | Ventilátory systému inteligentní ventilace |
| F22 | 20 | Elektricky napájené sedadlo spolujezdce |
| F23 | 15 | Absence spotřeby |
| F24 | 30 | Motor stěračů – Páka stěračů – Stěrač skla skupiny motoru a čerpadlo ostřikovače skla |
| F25 | 15 | Trvalé zesilovače výkonu – trvalý výkon DIAG |
| F26 | 15 | Blikající lampa – pevná tlačítka rádia elektrického panelu |
| F27 | 30 | Ohřívač zadního okna – Ohřívač bočních zrcátek |
| F28 | 15 | Brzdová světla – relé ovládání oken vpředu – napájení panelu po spínači rádiových klíčů |
| F29 | 30 | Ovládání oken vpředu – Klíč pro ovládání oken vpředu |
| F30 | 15 | Lampa na čtení mapy – Napájení obvodu směrovky – Relé napájení – Lampa v odkládací schránce – Relé ovládání oken vzadu – Relé zámku zadního okna ovládání oken – Osvětlení zadního okna ovládání oken – Skupina automatického ovládání oken – Elektrické zrcátko |
| F31 | — | Rezervní pojistky |

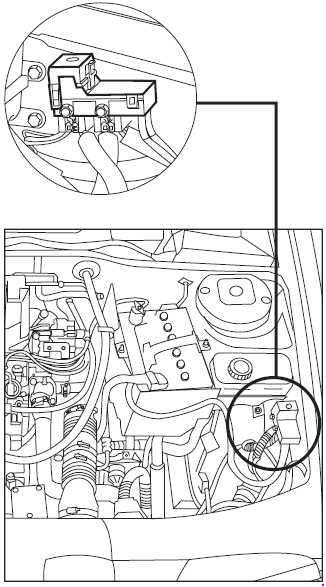

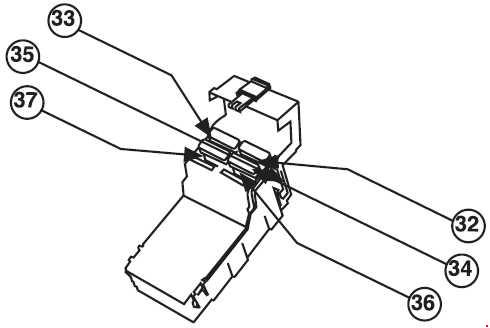

Pojistková skříňka v motorovém prostoru
| Číslo |
Ampéráž [A] |
Popis |
| F32 | 30 | Ventilátor pro motor |
| F33 | 30 | Ventilátor pro motor |
| F34 | 30 | Pojistka rezervy |
| F35 | 30 | Pojistka rezervy |
| F36 | — | Připojení zkrat – Napájení pojistkové skříňky a hlavního spínače |
| F37 | — | Připojení zkrat – Napájení pojistkové skříňky |
O Peugeot 405 (1987-1997)
Peugeot 405, vyráběný v letech 1987 až 1997, je středně velké rodinné auto, které si získalo popularitu díky svému elegantnímu designu a spolehlivosti. Tento model byl k dispozici v různých verzích karoserie, včetně sedanu a kombi, což umožňovalo zákazníkům vybrat si podle svých potřeb. Peugeot 405 byl vybaven širokou škálou motorů, od benzínových až po dieselové, s objemem od 1.4 do 2.0 litru, což poskytovalo různé možnosti výkonu a efektivity. Auto bylo známé svou pohodlnou jízdou a dobrými jízdními vlastnostmi, což z něj činilo oblíbenou volbu pro rodiny i jednotlivce.
Schéma pojistkové skříňky Peugeot 405
Tato stránka zobrazuje schéma pojistkové skříňky pro Peugeot 405, která je nezbytná pro správnou údržbu a opravy elektrických systémů vozidla. Pojistková skříňka se obvykle nachází v interiéru vozidla, pod přístrojovou deskou nebo v motorovém prostoru. Na schématu jsou zobrazeny čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrických systémů. Schéma pojistkové skříňky je užitečným nástrojem pro každého majitele Peugeot 405, který chce zajistit správné fungování svého vozidla.
