Číslo	Ampéráž [A]	Popis
Číslo	Ampéráž [A]	Popis
F1	30A	BC1 (X332 3) Elektrické okno na levé straně
F2	5A	Senzor úhlu řízení
F3	5A	Řídicí jednotka sklopná s digitálními hodinami/zrcadlo vnější
F4	5A	BC1 (X254 27) Konstantní výkon
F5	5A	Řídicí jednotka pro přístrojovou desku/LED (z řídicí jednotky elektronického imobilizéru)
F6	5A	Spínač brzdových světel/modul spínače spojky/řídicí jednotka elektronického imobilizéru EWS
F7	5A	BC1 (X254 36)/senzor deště
F8	5A	Indikátor/spínač tlumených světel
F9	5A	Řídicí jednotka pro přístrojovou desku
F10	5A	Počítač navigace/řídicí jednotka palubního monitoru/řídicí jednotka rádia
F11	5A	K119, relé, čerpadlo ostřikovače vzadu/relé K5, čerpadlo ostřikovače vpředu
F12	20A	Spínač zapalování pro vyhřívaná sedadla
F13	5A	Spínač světel couvání/spínač CVT
F14	10 A	BC1 (X332 14) Konstantní výkon pro vnitřní světla/pro čtení
F15	20A	Řídicí jednotka modulu otevírací střechy
F 16	30A	BC1/okno vzadu bez antény nebo vlnění 1 s anténou zadního okna přes K13/vyhřívané zadní okno
F17	15A	BC1 (X254 43)/motor stěrače vzadu přes 101142 (motor stěrače vzadu relé)
F18	5A	Aktivace se senzorem Hall a hákem pro pasažéra/multisystém zadržování (systém SRS)
F19	30A	BC1 (X332 7) Elektrická okna RH
F20	20A	K96, relé čerpadla paliva 1

Číslo	Ampéráž [A]	Popis
F21	10 A	Modul řízení pro přístrojovou desku
F22	15A	Integrovaná řídicí jednotka monitor/počítač navigace/pojistková skříňka
F23	20A	K5 Relé čerpadla předního ostřikovače / Relé K119 čerpadla zadního ostřikovače
F24	5A	Elektronická řídicí jednotka imobilizéru / klakson pro systém varování proti krádeži EWS
F25	30A	Čerpadlo ostřikovače světlometů Via K6
F26	10 A	Automatická převodovka
F27	15A	Řídicí jednotka rádia/CD měnič/zesilovač
F28	15A	Spirálové odpružení/pravý úhel/levý úhel Via K2
F29	5A	Modul vytápění a klimatizace/ventilátor vnitřního teplotního senzoru
F30	5A	Čtyři přístroje
F31	30A	BC1 Přes K4 (X253 23) Vytápění a ventilátor klimatizace
F32	15A	Přední zapalovač cigaret Via 101151 (přední část zapalovače Rela)
F33	10 A	Jednotka ABS/ASC/DSC
F34	10 A	Digitální elektronická kontrola motoru přímo a přes hlavní řídicí relé K96 / Eng
F35	5A	Spínač nastavení zrcadla/zrcadlo s elektrochromatickým povrchem/ohřev čelního skla/externí zrcadla
F36	5A	K416, Přední vyhřívaný displej relé
F37	20A	BC1 (X332 1) Centrální zamykání
F38	–	–
F39	5A	Alternátor/řídicí jednotka elektrického systému řízení/hydraulické čerpadlo
F40	5A	Modul řízení pro přístrojovou desku/panel spínačů/senzor úhlu řízení
F41	5A	Řídicí jednotka vzdálenosti parkování/napájení pro K69923, relé modulu řízení ventilátoru/čerpadlo řízení ventilátoru
F42	–	–

O Mini Cooper R-50 (2001-2006)

Mini Cooper R-50, vyráběný v letech 2001 až 2006, je ikonický kompaktní automobil, který kombinuje stylový design s dynamickými jízdními vlastnostmi. Tento model byl prvním z nové generace Mini, která obnovila legendární značku. Mini Cooper R-50 je známý svou agilností a zábavnou jízdou, což je výsledkem jeho precizního řízení a kompaktních rozměrů. Pod kapotou nabízel různé možnosti motorů, včetně 1,6litrového benzínového motoru, který poskytoval dostatečný výkon pro městské i dálniční jízdy. Interiér vozidla byl navržen s důrazem na detail a nabízel pohodlné sezení pro čtyři pasažéry.

Schéma pojistkové skříňky Mini Cooper R-50

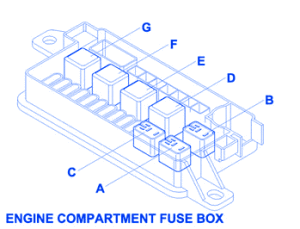

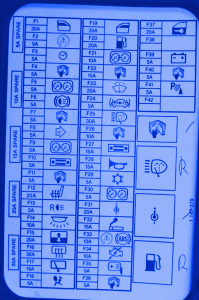

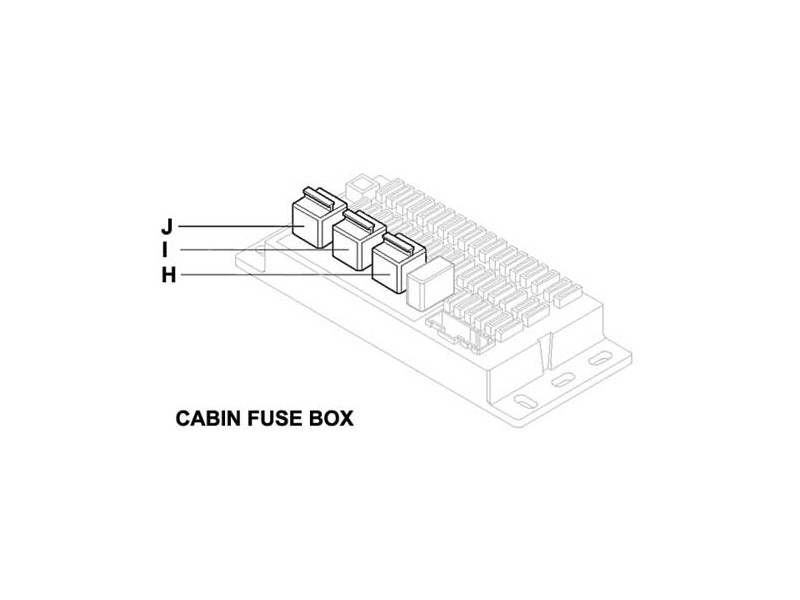

Tato stránka zobrazuje schéma pojistkové skříňky pro Mini Cooper R-50, která je nezbytná pro správnou údržbu a opravy vozidla. Pojistková skříňka se v tomto modelu nachází typicky pod palubní deskou na straně řidiče a v motorovém prostoru. Na schématu jsou zobrazeny čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrických systémů. Pojistková skříňka je klíčovým prvkem pro zajištění správné funkčnosti elektrických komponentů vozidla.
