Peugeot 407 C (2004-2011) – pojistková skříňka
V tomto článku najdeš diagramy pojistkové skříňky Peugeot 407 Coupé (2004–2011), získáš informace o poloze panelů pojistek v autě a naučíš se přiřazení každé pojistky (rozložení pojistek).
Peugeot 407 C (2004-2011) – schéma pojistkové skříňky
Rok výroby: 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011.
Pojistka zapalovače cigaret (zásuvka napájení) v Peugeot 407 C (2004-2011) je pojistka F9 v pojistkové skříňce na přístrojové desce.

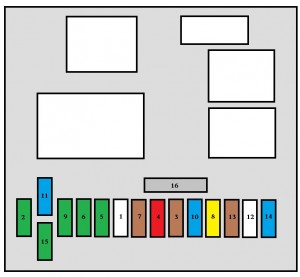

Pojistky konzoly
| Č. | Amp [A] | Popis |
| F1 | – | Nepoužívá se |
| F2 | 30 | Blokování a superklíč |
| F3 | 5 | Jednotka řízení airbagů
a předpínačů. |
| F4 | 10 | Spínač automatické převodovky;
Diagnostický konektor, Elektrochromatické zrcátko. |
| F5 | 30 | Elektrická okna řidiče a spolujezdce |
| F6 | 30 | Otevíratelná střecha |
| F7 | 5 | Osvětlení prostoru pro odkládání;
Osvětlení pro čtení mapy; Noční osvětlení; Přídavná zrcátka. |
| F8 | 20 | Multifunkční displej;
Audio systém; Horní sloupek; Pojistková skříňka přívěsu (příslušenství); Alarm; Poplašná siréna. |
| F9 | 30 | Přední zapalovač cigaret;
12 V zásuvka vzadu; Osvětlení prostoru pro odkládání; Osvětlení pro čtení mapy; Stropní osvětlení; Externí zrcátka. |
| F10 | 15 | Detekce nízkého tlaku v pneumatikách;
CD měnič. |
| F11 | 15 | Diagnostický konektor;
Spínač zapalování. |
| F12 | 15 | Pojistková skříňka přívěsu
(dodatečné vybavení); Napájení řídicí jednotky asistovaného parkování; Modul paměti sedadla spolujezdce; Senzor deště a světla; Alarm. |
| F13 | 5 | Kontrola relé stěrače
předního skla; Pojistková skříňka motoru 2. |
| F14 | 15 | Modul paměti sedadla řidiče;
Přístrojová deska; Kontrolér airbagů a předpínačů; Ovládací panel klimatizace; Kontrolér řízení uzamčení bezpečnostních pásů; Spínač nastavení volantu; Hands-free kit. |
| F15 | 30 | Blokování a superklíč |
| F 16 | – | Obcházení PARC |

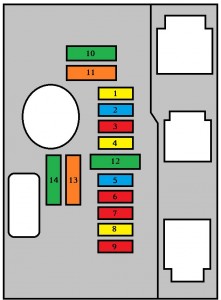

Pojistky motorového prostoru
| Číslo | Amp [A] | Popis |
| 1 | 20 | Řídicí jednotka motoru;
Napájení relé ventilátorové skupiny. |
| 2 | 15 | Klaksón |
| 3 | 10 | Čerpadlo ostřikovače |
| 4 | 20 | Čerpadlo ostřikovače světlometů |
| 5 | 15 | Čerpadlo paliva;
Aktuátory řízení fungování motoru (senzor nízké hladiny vzduchu, elektromagnetické ventily). |
| 6 | 10 | Řídicí jednotka ESP;
Senzor hladiny chladicí kapaliny motoru. |
| 7 | 10 | Automatická regulace světlometů |
| 8 | 20 | Cívka motoru pro startování |
| 9 | 10 | Řídicí jednotka směrových světel;
Řídicí jednotka dodatečného vytápění a ochrany; Spínač spojky. |
| 10 | 30 | Aktuátory řízení fungování motoru
(cívka zapalování, vstřikovače, termostaty, elektroventily, senzory kyslíku); Čerpadlo aditiva pro naftu; Čerpadlo paliva; Řídicí jednotka motoru; Vytápění s ventilátorem. |
| 11 | 40 | Ventilátor klimatizace |
| 12 | 30 | Stěrače |
| 13 | 40 | Napájení rozhraní integrovaných systémů
(pozitivní zapnutí). |
| 14 | 30 | Nepoužívá se |
Zavazadlový prostor
| Číslo | Amp [A] | Popis |
| G29 | – | Není použito |
| G30 | 5 | Vyhřívané zadní sklo |
| G31 | 5 | Detekce nízkého tlaku v pneumatikách;
CD měnič. |
| G32 | – | Není použito |
| G33 | 5 | Elektropumpa asistence řízení;
Spínač s dvojitou funkcí brzdy, |
| G34 | 5 | Spínač s dvojitou funkcí brzdy;
Relé automatické převodovky. |
| G35 | 5 | Senzor úhlu řízení a
senzor gyroskopu ESP. |
| G36 | 25 | Hi-Fi zesilovač |
| G37 | 15 | Automatická převodovka |
| G38 | 20 | Vyhřívaná sedadla |
| G39 | 30 | Modul paměti sedadla spolujezdce |
| G40 | 30 | Modul paměti sedadla řidiče |
O Peugeot 407 C (2004-2011)
Peugeot 407 C, vyráběný v letech 2004 až 2011, je elegantní a dynamický automobil střední třídy, který nabízí komfortní jízdu a moderní design. Tento model je známý svou spolehlivostí a kvalitním zpracováním. Peugeot 407 C byl dostupný s různými motorizacemi, včetně benzínových a dieselových motorů, které poskytovaly různé úrovně výkonu a efektivity. Mezi nejoblíbenější motory patřily 1.8 a 2.0 litrové benzínové jednotky, jakož i 2.0 a 2.2 litrové dieselové motory HDi, které byly známé svou úsporností a nízkými emisemi. Vozidlo nabízelo i množství moderních technologií a bezpečnostních prvků, což ho činilo atraktivním pro široké spektrum řidičů.
Schéma pojistkové skříňky Peugeot 407 C
Tato stránka zobrazuje schéma pojistkové skříňky pro Peugeot 407 C, která je nezbytná pro správnou údržbu a opravy elektrického systému vozidla. V tomto modelu jsou pojistkové skříňky typicky umístěny v motorovém prostoru a v interiéru vozidla, konkrétně pod palubní deskou. Schémata zobrazují čísla pojistek, jejich ampéráž a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampéráží, aby se předešlo poškození elektrických systémů. Pojistková skříňka je klíčovým prvkem pro zajištění správného fungování elektrických komponentů, a proto je důležité mít k dispozici přesné schéma pojistkové skříňky pro rychlou a efektivní diagnostiku problémů.
