Peugeot Expert (2004-2006) – pojistková skříňka

V tomto článku najdeš diagramy pojistkové skříňky Peugeot Expert 2004-2006, získáš informace o poloze panelů pojistek uvnitř auta a naučíš se přiřazení každé pojistky (rozložení pojistek).

Peugeot Expert (2004) – schéma pojistky

Rok výroby: 2004.

Pojistka zapalovače cigaret (zásuvka napájení) v Peugeot Expert (2004) je pojistka 23 v rozvaděči pojistek na přístrojové desce.

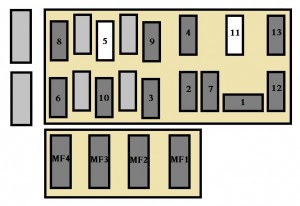

Rozvaděč pojistek v motorovém prostoru

Č.	Amp [A]	Popis
1	20	Palivové čerpadlo
2	10	Pravý potkávací světlomet
3	10	Levý potkávací světlomet
4	–	Nepoužito
5	–	Boční
6	10	Imobilizér motoru
7	10	Senzor katalyzátoru
8	20	Tažné zařízení
9	25	Skupina ventilátoru 1-120 W.
	30	Skupina ventilátoru 1-180 W.
10	15	Mlhová světla
11	–	Nepoužito
12	10	Levý hlavní nosník
13	10	Pravý dálkový světlomet
MF1	70	Relé fungování motoru
MF2	70	Řídicí jednotka ABS; Spínač zapalování.
MF3	30	Ventilátor vzduchu; Klimatizace.
MF4	30	Instalace ventilátoru

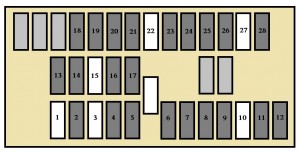

Schéma pojistek konzoly

Číslo	Amp [A]	Popis
1	–	Nepoužívá se
2	10	Diagnostický přístroj; Řídicí jednotka ABS; Světlomety couvání; Vyhřívaná zrcátka.
3	–	Nepoužívá se
4	5	Přístrojová deska; Zvukový signál překročení rychlosti; Senzor rychlosti; Senzor přítomnosti vody ve filtru na naftu.
5	15	Tempomat; Spínač brzdy; Spínač spojky; Brzdová světla.
6	5	Vnitřní osvětlení; Přístrojová deska; Audio systém.
7	30	Vyhřívané zadní sklo
8	30	Jednotka ochrany kabiny
9	5	Jednotka ochrany kabiny
10	–	Nepoužívá se
11	5	Relé skupiny ventilátoru; Relé kompresoru.
12	10	Elektrická okna; Relé ventilátoru vzduchu; Spínač vyhřívání zadního skla; Klimatizace; Převodník tlaku.
13	15	Havarijní světla

14	30	Elektrická okna
15	–	Nepoužívá se
16	–	Nepoužívá se
17	20	Klaksón
18	20	Zadní mlhové světlo
19	5	Tempomat; Signál zapnutých světel; Osvětlení přístrojové desky; Audio systém; Spínač vyhřívání zadního skla; Spínač nouzových světel; Ovládací panel klimatizace.
20	5	Spínač nastavení výšky světlometů; Přední světla na poloze levé a pravé přední.
21	5	Zadní světla na poloze levé a pravé; Osvětlení registrační značky.
22	–	Nepoužívá se
23	20	Zapalovač cigaret
24	10	Audio systém
25	10	Směrová světla; Elektrická zrcátka; Směrovky.
26	30	Hodiny stěrače; Přední stěrač; Čerpadlo ostřikovače a tryska.
27	–	Nepoužívá se
28	5	Přístrojová deska; Relé ovládání oken.

Peugeot Expert (2005-2006) – schéma pojistky

Rok výroby: 2005, 2006.

Pojistka zapalovače cigaret (zásuvka napájení) v Peugeot Expert (2005-2006) je pojistka 23 v pojistkové skříňce na přístrojové desce.

Pojistková skříňka v motorovém prostoru

Číslo	Amp [A]	Popis
1	20	Palivové čerpadlo
2	10	Světlomet s nízkým světlem pravý
3	10	Světlomet s nízkým světlem levý
4	25	Stříkací tryska světlometů
5	–	Rameno
6	10	Imobilizér motoru
7	10	Senzor katalyzátoru
8	20	Tažné zařízení
9	25	Skupina ventilátoru 1-120 W.
	30	Skupina ventilátoru 1-180 W.
10	15	Mlhová světla
11	–	Nevyužité
12	10	Hlavní nosník levý
13	10	Světlomet s dálkovým světlem pravý
MF1	70	Relé provozu motoru
MF2	70	Řídicí jednotka ABS – spínač zapalování.
MF3	30	Ventilátor vzduchu – Klimatizace.
MF4	30	Instalace ventilátoru

Pojistková skříňka konzoly

Č.	Amp [A]	Popis
1	–	Nepoužívá se
2	10	Diagnostická zásuvka; Řídicí jednotka ABS; Světlomety couvání; Vyhřívaná zrcátka.
3	–	Nepoužívá se
4	5	Přístrojová deska; Buzzer překročení rychlosti; Senzor rychlosti; Senzor přítomnosti vody ve filtru na naftu.
5	15	Tempomat; Spínač brzdy; Spínač spojky; Brzdová světla.
6	5	Vnitřní osvětlení; Přístrojová deska; Audio systém.
7	30	Vyhřívané zadní sklo
8	30	Jednotka ochrany prostoru pro cestující.
9	5	Jednotka ochrany prostoru pro cestující.
10	–	Nepoužívá se
11	5	Relé ventilátorové skupiny; Relé kompresoru.
12	10	Elektrická okna; Relé ventilátoru vzduchu; Spínač vyhřívání zadního skla; Klimatizace; Tlakový spínač.
13	15	Havarijní světla

14	30	Elektrická okna
15	–	Nepoužívá se
16	–	Nepoužívá se
17	20	Klaksón
18	20	Zadní mlhové světlo
19	5	Tempomat; Buzzer zapnutých světel; Osvětlení přístrojového panelu; Audio systém; Spínač vyhřívání zadního skla; Spínač nouzových světel; Ovládací panel klimatizace.
20	5	Spínač nastavení výšky světlometů; Přední poziční světla levá a pravá.
21	5	Zadní poziční světla levá a pravá; Osvětlení registrační značky.
22	–	Nepoužívá se
23	20	Zapalovač cigaret
24	10	Audio systém
25	10	Směrová světla; Elektrická zrcátka; Směrovky.
26	30	Hodiny stěračů přední; Přední stěrač; Čerpadlo ostřikovače a ostřikovač.
27	–	Nepoužívá se
28	5	Přístrojový panel; Relé ovládání oken.

O Peugeot Expert (2004-2006)

Peugeot Expert z let 2004-2006 je praktický a spolehlivý užitkový automobil, který je oblíbený mezi podnikateli a řemeslníky. Tento model je známý svou robustní konstrukcí a prostorným interiérem, který poskytuje dostatek místa pro náklad i pasažéry. Peugeot Expert byl dostupný s různými motorizacemi, včetně dieselových motorů, které jsou známé svou úsporností a spolehlivostí. Díky své všestrannosti a odolnosti je tento model ideální pro ty, kteří potřebují spolehlivého partnera pro každodenní pracovní úkoly.

Schéma pojistkové skříňky Peugeot Expert

Tato stránka zobrazuje schéma pojistkové skříňky pro Peugeot Expert z let 2004-2006, která je nezbytná pro správnou údržbu a opravy vozidla. Typické umístění pojistkové skříňky v tomto modelu je pod palubní deskou na straně řidiče a v motorovém prostoru. Diagramy na této stránce ukazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrického systému. Pojistková skříňka je klíčovým prvkem pro bezpečnost a funkčnost vašeho vozidla, proto je důležité mít přehled o její konfiguraci.
