Peugeot 207 (2006-2013) – pojistková skříňka

Schémata pojistkových skříní a relé – Peugeot 207

Týká se vozidel vyrobených v letech:

2006.

Pojistka F9 v pojistkové skříni palubní desky je zodpovědná za zapalovač cigaret (napájecí zásuvky) v Peugeotu 207.

Pojistková skříň palubní desky

Vozidla s volantem vlevo: pojistková skříň se nachází v dolní části palubní desky (vlevo).

Odstraňte kryt tahem z horní části, zcela odstraňte kryt.

Vozidla s volantem vpravo: nachází se v dolní části palubní desky (vlevo).

Otevřete kryt odkládací schránky, posuňte vodítko otevírání doleva, abyste prošli prvním vybráním, zcela otevřete kryt odkládací schránky, odstraňte kryt pojistkové skříně tahem z horní části, zcela odstraňte kryt.

Číslo	Ampéry [A]	Popis
F1	15 A	Zadní stěrač.
F2	–	Nepoužito.
F3	5 A	Řídicí jednotka airbagů a předpínačů.
F4	10 A	Spínač pedálu spojky; Při diagnostice; Elektrochromatické zrcátko; Klimatizace; Senzor úhlu řízení; Čerpadlo filtru pevných částic (Diesel).
F5	30 A	Elektrická okna; Elektrická zadní okna; Otevírací střecha.
F6	30 A	Elektrická přední okna; Napájení sklopných zrcátek.
F7	5 A	Přední a zadní osvětlení na čtení; Osvětlení mapy; Osvětlení sluneční clony; Osvětlení odkládací schránky; Hodiny.
F8	20 A	Audio systém; Audio/telefon; Měnič CD; Multifunkční displej; Hodiny; Ovládání na volantu; Detekce nízkého tlaku pneumatik; Pojistková skříň přívěsu.
F9	30 A	Přední zásuvky 12 V.
F10	15 A	Siréna alarmu; Řídicí jednotka alarmu; Směrová světla.
F11	15 A	Při diagnostice; Spínač zapalování s nízkým proudem.
F12	15 A	Senzor deště a světla; Zesilovač; Pojistková skříň přívěsu; Modul učení jízdy.
F13	5 A	Pojistková skříň motoru; Relé ABS; Páka převodovky „2 Tronic“; Spínač brzdy s dvojitou funkcí.
F14	15 A	Přístrojová deska; Varovná světelná lišta bezpečnostního pásu; Regulace světlometů; Klimatizace; Hands-free sada; Kontrolér parkovací asistence; Airbag.
F15	30 A	Zamykání a blokování.
F17	40 A	Odmlžování zadního skla a vnějších zrcátek.
CII	–	Obcházení PARC.
G39	20 A	Hi-fi zesilovač.
G40	20 A	Vyhřívaná sedadla pro řidiče a spolujezdce (kromě RHD)

Motorový prostor

Pojistková skříň se nachází v motorovém prostoru, blízko baterie (vpravo).

Číslo	Ampéry [A]	Popis
Číslo	Ampéry [A]	Popis
F1	20 A	Napájení řídicí jednotky motoru a relé pro ovládání sestavy ventilátoru; Senzor průtoku vzduchu (nafta); Čerpadlo vstřikování (nafta); Senzor vody v naftě (nafta); Elektromagnetické ventily EGR; Ohřev vzduchu (nafta).
F2	15 A	Klakson.
F3	10 A	Ostřikovač předních a zadních světel.
F4	20 A	Ostřikovač světlometů.
F5	15 A	Palivové čerpadlo (benzín).
F6	10 A	Senzor rychlosti vozidla.
F7	10 A	Elektrický posilovač řízení; Směrová světla; Relé směrových světel pro ovládání světlometů; Senzor hladiny chladicí kapaliny motoru (nafta); Přepínací a ochranná jednotka (nafta).
F8	20 A	Ovládání startéru.
F9	10 A	Řídicí jednotka ABS/ESP; Spínač brzdového pedálu.
F10	30 A	Aktuátory řídicí jednotky motoru (benzín: zapalovací cívky, elektromagnetické ventily, lambda sondy, vstřikovače, ohřívače, řízený termostat) (nafta: elektromagnetické ventily, ohřívače).
F11	40 A	Ventilátor klimatizace.
F12	30 A	Přední stěrač Nízká/Vysoká rychlost.
F13	40 A	Napájení rozhraní integrovaného systému (pozitivní zapnutí).
F14	30 A	Ohřev nafty (nafta).
F15	10 A	Levé potkávací světlo.

Číslo	Ampéry [A]	Popis
F 16	10 A	Pravé potkávací světlo.
F17	15 A	Levé dálkové světlo.
F18	15 A	Pravé dálkové světlo.
Tabulka pojistek Maxi
MF1*	70 A	Skupina ventilátoru.
MF2*	20A/30A	Čerpadlo ABS/ESP.
MF3*	20A/30A	Elektromagnetické ventily ABS/ESP.
MF4*	60 A	Integrované napájení systémových rozhraní.
MF5*	60 A	Integrované napájení systémových rozhraní.
MF6*	–	Nepoužívá se.
MF7*	80 A	Pojistková skříň v prostoru pro cestující.
MF8*	30 A	Ovládací jednotka převodovky „2 Tronic“.
MF9*	80 A	Jednotka topení (naftová).
MF10*	80 A	Elektrický posilovač řízení.
		* Maxi pojistky poskytují dodatečnou ochranu pro elektrické systémy. Veškeré práce na maxi pojistkách musí provádět autorizovaná servisní střediska PEUGEOT

Schéma pojistek a relé – Peugeot 207

Týká se vozidel vyrobených v letech:

2007.

Pojistka F9 v pojistkové skříni palubní desky je zodpovědná za zapalovač cigaret (napájecí zásuvky) v Peugeotu 207.

Pojistková skříň palubní desky

Vozidla s volantem vlevo: pojistková skříň se nachází v dolní části palubní desky (vlevo).

Odstraňte kryt tahem z horní části, zcela odstraňte kryt.

Vozidla s volantem vpravo: nachází se v dolní části palubní desky (vlevo).

Otevřete kryt prostoru pro cestující, zatlačte vodítko otevírání doleva, abyste vyšli z prvního výřezu, zcela otevřete kryt prostoru pro cestující, odstraňte kryt pojistkové skříně tahem z horní části, zcela odstraňte kryt.

Číslo	Ampéry [A]	Popis
F1	15 A	Stěrač zadního okna.
F2	–	Nepoužívá se.
F3	5 A	Řídicí jednotka airbagů a předpínačů.
F4	10 A	Spínač pedálu spojky; Při diagnostice; Zrcátko s elektrochromatickým sklem; Klimatizace; Senzor úhlu řízení; Čerpadlo filtru pevných částic (Diesel).
F5	30 A	Elektrická okna; Elektrická zadní okna; Otevírací střecha.
F6	30 A	Elektrická přední okna; Napájení sklopných zrcátek.
F7	5 A	Přední a zadní čtecí světla; Světla na čtení mapy; Osvětlení sluneční clony; Osvětlení odkládací schránky; Hodiny.
F8	20 A	Audio systém; Audio/telefon; CD měnič; Multifunkční displej; Hodiny; Ovládání na volantu; Detekce nízkého tlaku pneumatik; Pojistková skříň přívěsu.
F9	30 A	Přední 12 V zásuvka.
F10	15 A	Siréna alarmu; Řídicí jednotka alarmu; Směrová světla.
F11	15 A	Při diagnostice; Spínač zapalování s nízkým proudem.
F12	15 A	Senzor deště a světla; Zesilovač; Pojistková skříň přívěsu; Modul učení jízdy.
F13	5 A	Pojistková skříň motoru; Relé ABS; Páka převodovky „2 Tronic“; Spínač brzdy s dvojitou funkcí.
F14	15 A	Přístrojová deska; Světelná lišta upozornění na bezpečnostní pás; Nastavení světlometů; Klimatizace; Sada hands-free; Ovládání parkovací asistence vzadu; Airbag.
F15	30 A	Blokování a zajištění.
F17	40 A	Odmlžování zadního okna a vnějších zrcátek.
CII	–	Obcházení PARC.
G39	20 A	Hi-fi zesilovač.
G40	20 A	Vyhřívaná sedadla pro řidiče a spolujezdce (kromě RHD)

Motorový prostor

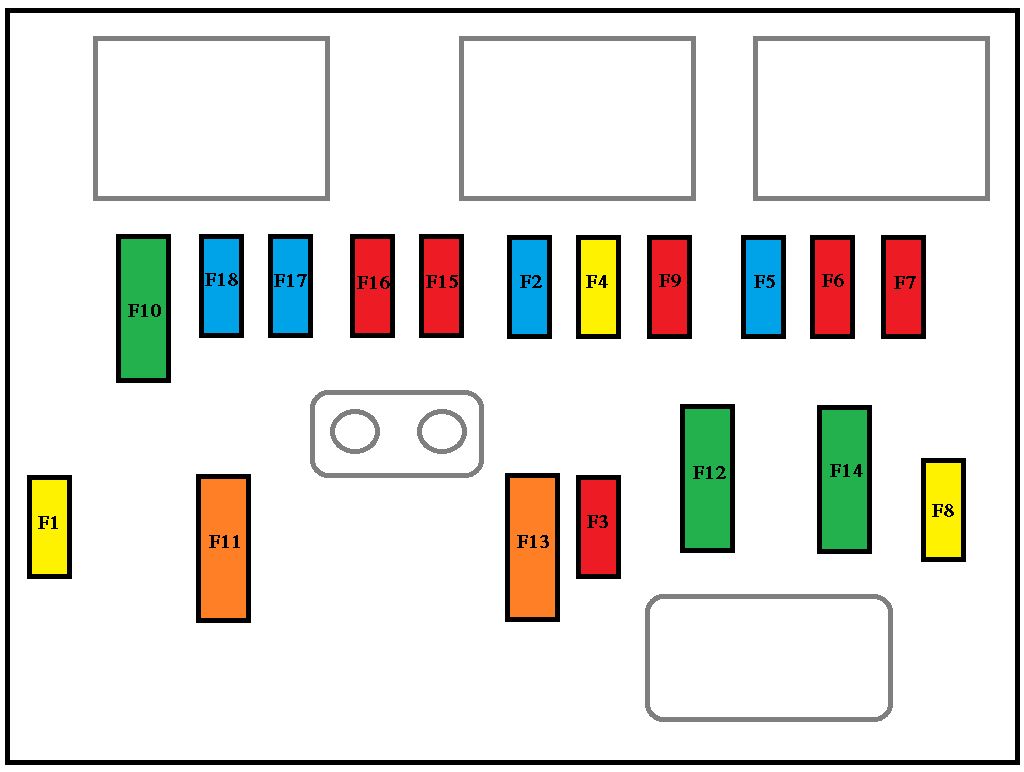

Pojistková skříň se nachází v motorovém prostoru, blízko baterie (vpravo).

Číslo	Ampéry [A]	Popis
Číslo	Ampéry [A]	Popis
F1	20 A	Napájení řídicí jednotky motoru a relé řízení skupiny ventilátorů; Elektromagnetické ventily distribuce a nádrže (1.6 I 16V THP); Senzor průtoku vzduchu (Diesel); Čerpadlo vstřikování (Diesel); Senzor vody v naftě (Diesel); Elektromagnetické ventily EGR, ohřev vzduchu (Diesel).
F2	15 A	Klakson.
F3	10 A	Ostřikovač přední a zadní.
F4	20 A	Ostřikovač světlometů.
F5	15 A	Palivové čerpadlo (benzín); Elektromagnetické ventily Turbo (1,6 I 16V THP).
F6	10 A	Senzor rychlosti vozidla; Automatická převodovka.
F7	10 A	Elektrický posilovač řízení; Směrová světla; Relé směrových světel pro řízení světlometů; Jednotka přepínání a ochrany (Diesel).
F8	20 A	Řízení startéru.
F9	10 A	Jednotka řízení ABS/ESP; Spínač brzdového pedálu.
F10	30 A	Aktuátory řídicí jednotky motoru (benzín: zapalovací cívky, elektromagnetické ventily, lambda sondy, vstřikovače, ohřívače, řízený termostat) (Diesel: elektromagnetické ventily, ohřívače).
F11	40 A	Ventilátor klimatizace.
F12	30 A	Stěrače čelního skla Nízká/Vysoká rychlost.
F13	40 A	Napájení rozhraní integrovaného systému (pozitivní zapnutí).
F14	30 A	Ohřívač na naftu (Diesel).
F15	10 A	Levé potkávací světlo.

Číslo	Ampéry [A]	Popis
F 16	10 A	Pravé potkávací světlo.
F17	15 A	Levé dálkové světlo.
F18	15 A	Pravé dálkové světlo.
Tabulka pojistek Maxi
(Rám 1) MF1*	70 A	Skupina ventilátoru.
(Rám 1) MF2*	20A/30A	Čerpadlo ABS/ESP.
(Rám 1) MF3*	20A/30A	Elektromagnetické ventily ABS/ESP.
(Rám 1) MF4*	60 A	Integrované napájení pro systémová rozhraní.
(Rám 1) MF5*	60 A	Integrované napájení pro systémová rozhraní.
(Rám 1) MF6*	30 A	Přídavná skupina ventilátoru (1,6 I 16V THP).
(Rám 1) MF7*	80 A	Pojistková skříň v prostoru pro cestující.
(Rám 1) MF8*	30 A	Řídicí jednotka převodovky „2 Tronic“.
(Rám 2) MF9*	80 A	Jednotka topení (Diesel).
(Rám 2) MF10*	80 A	Elektrický posilovač řízení.
(Rám 2) MF11*	40 A	Elektrický motor Valvetronic (1,6 I 16V THP).
		* Maxi pojistky poskytují dodatečnou ochranu pro elektrické systémy. Veškeré práce na maxi pojistkách musí provádět autorizovaná servisní střediska PEUGEOT.

Schéma pojistek a relé – Peugeot 207

Týká se vozidel vyrobených v letech:

2008, 2009, 2010.

Pojistka pro zapalovač cigaret (napájecí zásuvky) v Peugeotu 207 je pojistka F9 v pojistkové skříni palubní desky.

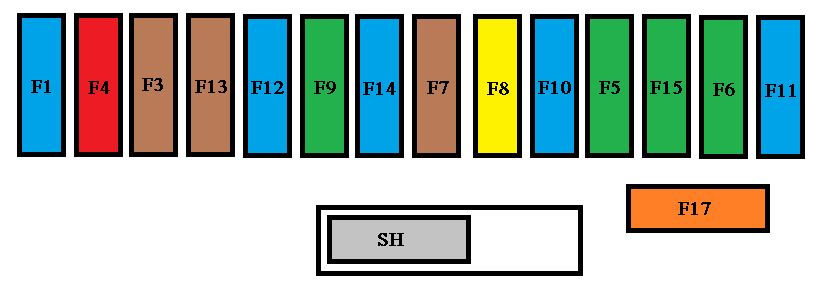

Pojistková skříň palubní desky

Vozidla s volantem vlevo: pojistková skříň se nachází v dolní části palubní desky (vlevo).

Odstraňte kryt tahem z horní části, zcela odstraňte kryt.

Vozidla s volantem vpravo: nachází se v dolní části palubní desky (vlevo).

Otevřete kryt prostoru pro cestující, zatlačte vodítko otevírání doleva, abyste vyšli z prvního zářezu, zcela otevřete kryt prostoru pro cestující, odstraňte kryt pojistkové skříně tahem z horní části, zcela odstraňte kryt.

Číslo	Ampér [A]	Popis
F1	15 A	Zadní stěrač.
F2	–	Nepoužito.
F3	5 A	Řídicí jednotka airbagů a předpínačů.
F4	10 A	Spínač pedálu spojky; Při diagnostice; Elektrochromatické zrcátko; Klimatizace; Senzor úhlu řízení; Čerpadlo filtru pevných částic (Diesel).
F5	30 A	Elektrická okna; Elektrická zadní okna; Otevírací střecha.
F6	30 A	Elektrická přední okna; Napájení sklopných zrcátek.
F7	5 A	Přední a zadní čtecí světla; Světla na čtení mapy; Osvětlení sluneční clony; Osvětlení odkládací schránky; Hodiny.
F8	20 A	Audio systém; Audio/telefon; Měnič CD; Multifunkční displej; Hodiny; Ovládání na volantu; Detekce tlaku pneumatik; Pojistková skříň přívěsu.
F9	30 A	Přední 12 V zásuvka; Zadní 12 V zásuvka (SW)
F10	15 A	Siréna alarmu; Řídicí jednotka alarmu; Směrová světla.
F11	15 A	Při diagnostice; Spínač zapalování s nízkým proudem.
F12	15 A	Senzor deště a jasu; Zesilovač; Pojistková skříň přívěsu; Modul učení jízdy.
F13	5 A	Pojistková skříň motoru; Relé ABS; Páka převodovky „2 Tronic“; Spínač brzdy s dvojitou funkcí.
F14	15 A	Přístrojová deska; Světelný pásek upozornění na bezpečnostní pás; Nastavení světlometů; Klimatizace; Systém hands-free; Kontrolér asistence při parkování vzadu; Airbag.
F15	30 A	Blokování a zablokování.
F17	40 A	Odmlžování zadního okna a vnějších zrcátek.
CII	–	Obcházení PARC.
G39	20 A	Hi-fi zesilovač.
G40	20 A	Vyhřívaná sedadla pro řidiče a spolujezdce (kromě RHD)

Motorový prostor

Pojistková skříň se nachází v motorovém prostoru, blízko baterie (vpravo).

Číslo	Ampéry [A]	Popis
Číslo	Ampéry [A]	Popis
F1	20 A	Napájení řídicí jednotky motoru a relé řízení skupiny ventilátorů; Elektromagnetické ventily distribuce a nádrže (1.6 I 16V THP); Senzor průtoku vzduchu (Diesel); Čerpadlo vstřikování (Diesel); Senzor vody v naftě (Diesel); Elektromagnetické ventily EGR; Ohřev vzduchu (Diesel).
F2	15 A	Klakson.
F3	10 A	Přední a zadní ostřikovač.
F4	20 A	Ostřikovač světlometů.
F5	15 A	Palivové čerpadlo (benzín); Elektromagnetické ventily Turbo (1,6 I 16V THP).
F6	10 A	Senzor rychlosti vozidla; Automatická převodovka.
F7	10 A	Elektrický posilovač řízení; Směrová světla; Relé směrových světel pro světlomety; Přepínací a ochranná jednotka (Diesel).
F8	20 A	Kontrola startéru.
F9	10 A	Jednotka řízení ABS/ESP; Spínač brzdového pedálu.
F10	30 A	Aktuátory řídicí jednotky motoru (benzín: zapalovací cívky, elektromagnetické ventily, lambda sondy, vstřikovače, ohřívače, řízený termostat) (Diesel: elektromagnetické ventily, ohřívače).
F11	40 A	Ventilátor klimatizace.
F12	30 A	Přední stěrač Nízká/Vysoká rychlost.
F13	40 A	Napájení rozhraní integrovaného systému (pozitivní zapnutí).
F14	30 A	Ohřívač na naftu (Diesel).
F15	10 A	Levé potkávací světlo.

Číslo	Ampéry [A]	Popis
F 16	10 A	Pravé potkávací světlo.
F17	15 A	Levé dálkové světlo.
F18	15 A	Pravé dálkové světlo.
Tabulka pojistek Maxi
(Rám 1) MF1*	70 A	Skupina ventilátoru.
(Rám 1) MF2*	20A/30A	Čerpadlo ABS/ESP.
(Rám 1) MF3*	20A/30A	Elektromagnetické ventily ABS/ESP.
(Rám 1) MF4*	60 A	Integrované napájení systémových rozhraní.
(Rám 1) MF5*	60 A	Integrované napájení systémových rozhraní.
(Rám 1) MF6*	30 A	Přídavná skupina ventilátoru (1,6 I 16V THP).
(Rám 1) MF7*	80 A	Pojistková skříň v prostoru pro cestující.
(Rám 1) MF8*	30 A	Ovládač převodovky „2 Tronic“.
(Rám 2) MF9*	80 A	Jednotka topení (Diesel).
(Rám 2) MF10*	80 A	Elektrický posilovač řízení.
(Rám 2) MF11*	40 A	Elektrický motor Valvetronic (1,6 I 16V THP).
		* Maxi pojistky poskytují dodatečnou ochranu pro elektrické systémy. Veškeré práce na maxi pojistkách musí provádět autorizovaná servisní střediska PEUGEOT.

Schéma pojistek a relé – Peugeot 207

Vztahuje se na vozidla vyrobená v letech:

2011, 2012, 2013.

Pojistka F9 v pojistkové skříni palubní desky je zodpovědná za zásuvku zapalovače cigaret (napájecí zásuvky) v Peugeotu 207.

Pojistková skříň palubní desky

Vozidla s volantem vlevo: pojistková skříň se nachází v dolní části palubní desky (vlevo).

Odstraňte kryt tahem za horní část, zcela odstraňte kryt.

Vozidla s volantem vpravo: nachází se v dolní části palubní desky (vlevo).

Otevřete kryt prostoru pro cestující, zatlačte vodítko otevírání doleva, abyste vyšli z prvního zářezu, zcela otevřete kryt prostoru pro cestující, odstraňte kryt pojistkové skříně tahem za horní část, zcela odstraňte kryt.

Číslo	Ampéry [A]	Popis
F1	15 A	Zadní stěrač.
F2	–	Nepoužívá se.
F3	5 A	Řídicí jednotka airbagů a předpínačů.
F4	10 A	Spínač pedálu spojky; Diagnostická zásuvka; Elektrochromatické zrcátko; Klimatizace; Senzor úhlu řízení; Čerpadlo filtru pevných částic (Diesel).
F5	30 A	Elektrická okna; Zadní okna s ovládáním jedním dotykem; Panoramatická střecha (SW).
F6	30 A	Přední elektrická okna s jedním tlačítkem; Sklopná zrcátka.
F7	5 A	Přední a zadní čtecí světla; Světla na čtení mapy; Osvětlení sluneční clony; Osvětlení odkládací schránky.
F8	20 A	Audio systém; Audio/telefon; Multifunkční displej; Hodiny; Ovládání na volantu; Pojistková skříň přívěsu.
F9	30 A	Zásuvka 12 V přední; Zásuvka 12 V zadní (SW).
F10	15 A	Nepoužívá se.
F11	15 A	Diagnostická zásuvka; Spínač zapalování s nízkým proudem; Kontrolér automatické převodovky.
F12	15 A	Senzor deště a slunečního záření; Zesilovač; Pojistková skříň přívěsu; Modul učení jízdy.
F13	5 A	Pojistková skříň motoru; Relé ABS; Multifunkční spínač brzdy.
F14	15 A	Přístrojová deska; Panel kontrolek upozornění na bezpečnostní pásy; Nastavení světlometů; Klimatizace; Bluetooth systém; Řídicí jednotka senzorů parkování zadních; Airbag.
F15	30 A	Centrální zámky.
F17	40 A	Vyhřívané zadní sklo a vyhřívaná boční zrcátka.
CII	–	Obcházení PARC.
G39	20 A	Nepoužívá se.
G40	20 A	Vyhřívaná sedadla pro řidiče a spolujezdce (kromě RHD)

Motorový prostor

Pojistková skříň se nachází v motorovém prostoru, blízko baterie (vpravo).

Číslo	Ampéry [A]	Popis
Číslo	Ampéry [A]	Popis
F1	20 A	Napájení řídicí jednotky motoru a relé řízení ventilátorové skupiny; Elektromagnetické ventily distribuce a nádrže (1,6 l 16V THP); Senzor průtoku vzduchu (Diesel); Čerpadlo vstřikování (Diesel); Senzor vody v naftě (Diesel); Elektromagnetické ventily EGR; Ohřívání vzduchu (Diesel).
F2	15 A	Klakson.
F3	10 A	Přední a zadní ostřikovače skel.
F4	20 A	Ostřikovací systém světlometů.
F5	15 A	Palivové čerpadlo (benzín); Elektromagnetické ventily turba (1,6 I 16V THP).
F6	10 A	Senzor rychlosti vozidla; Automatická převodovka.
F7	10 A	Elektrický posilovač řízení; Jednotka přepínání a ochrany (Diesel).
F8	25 A	Kontrola startéru.
F9	10 A	Řídicí jednotka ABS/ESP, spínač brzdového pedálu.
F10	30 A	Aktuátory řídicí jednotky motoru (benzín: zapalovací cívky, elektromagnetické ventily, lambda sondy, vstřikovače, ohřívače, elektronický termostat) (Diesel: elektromagnetické ventily, ohřívače).
F11	40 A	Ventilátor klimatizace.
F12	30 A	Přední stěrač nízká/vysoká rychlost.
F13	40 A	Napájení rozhraní integrovaného systému (pozitivní zapnutí).
F14	30 A	Ohřívač na naftu (Diesel).
F15	10 A	Levé potkávací světlo.

Číslo	Ampéry [A]	Popis
F 16	10 A	Pravé potkávací světlo.
F17	15 A	Levé dálkové světlo.
F18	15 A	Pravé dálkové světlo.
Tabulka pojistek Maxi
(Rám 1) MF1*	70 A	Skupina ventilátoru.
(Rám 1) MF2*	20A/30A	Čerpadlo ABS/ESP.
(Rám 1) MF3*	20A/30A	Elektromagnetické ventily ABS/ESP.
(Rám 1) MF4*	60 A	Integrované napájení systémových rozhraní.
(Rám 1) MF5*	60 A	Integrované napájení systémových rozhraní.
(Rám 1) MF6*	30 A	Přídavná skupina ventilátoru (1,6 litru THP 16V).
(Rám 1) MF7*	80 A	Pojistková skříň palubní desky.
(Rám 1) MF8*	30 A	Nepoužívá se.
(Rám 2) MF9*	80 A	Jednotka topení (Diesel).
(Rám 2) MF10*	80 A	Elektrický posilovač řízení.
(Rám 2) MF11*	40 A	Elektrický motor Valvetronic (1,6 litru THP 16V).
		* Maxi pojistky poskytují dodatečnou ochranu elektrickým obvodům. Veškeré práce na maxi pojistkách musí provádět servisní střediska PEUGEOT nebo specializované dílny.

O Peugeotu 207 (2006-2013)

Peugeot 207, vyráběný v letech 2006 až 2013, je kompaktní automobil, který se stal populárním díky svému modernímu designu a spolehlivosti. Tento model nabízel různé varianty karoserie, včetně hatchbacku, kombi a kabrioletu. Peugeot 207 byl vybaven širokou škálou motorů, od benzínových po dieselové, s objemem od 1.4 do 1.6 litru. Díky svým kompaktním rozměrům a efektivním motorům byl ideální pro městskou jízdu, přičemž poskytoval komfort a bezpečnost pro řidiče i pasažéry.

Schéma pojistkové skřínky Peugeot 207

Tato stránka zobrazuje schéma pojistkové skřínky pro Peugeot 207, která je nezbytná pro identifikaci a výměnu pojistek. Typická umístění pojistkové skřínky v tomto modelu zahrnují prostor pod kapotou a interiér vozidla, obvykle pod palubní deskou. Diagramy na této stránce ukazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Při výměně pojistek je důležité vždy použít pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrických systémů. Pojistková skřínka je klíčovým prvkem pro správné fungování elektrických zařízení ve vozidle, a proto je důležité mít přehled o její konfiguraci.
