Opel Movano B (2018-2022) – pojistková skříňka
Schéma pojistek a relé – Opel Movano B
Týká se vozidel vyrobených v letech:
2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021, 2022.
Kabina
Hlavní pojistka
Popis
| 1 | 10 | Systém informací a zábavy;
Vyhřívání sedadel (relé služby 1. Relé fungování motoru) |
| 2 | 15 | Při 1 |
| 3 | 10 | Zapalovač cigaret |
| 4 | 10 | Při 2 |
| 5 | 5 | Přístrojová deska |
| 6 | 30 | Centrální zamykání (UCE Kabina (CPE, SUPCPE), BFR) |
| 7 | 25 | Směrovky;
Zadní mlhová světla; Modul řízení karoserie (UCE Kabina + Batsecurite). |
| 8 | 5 | Diagnostický konektor |
| 9 | – | – |
| 10 | 5 | ABS;
Elektronický stabilizační program. |
| 11 | 10 | Vnitřní světla;
Brzdová světla. |
| 12 | 5 | Modul řízení karoserie |
| 13 | 15 | Brzdová světla |
| 14 | 5 | Modul řízení karoserie;
Elektrická okna; Klimatizace. |
| 15 | 20 | Vyhřívané zadní sklo vlevo |
| 16 | 20 | Vyhřívané zadní sklo vpravo |
| 17 | 15 | Ostřikovací tryska čelního skla (ovládací prvky umístěné na volantu) |
| 18 | 5 | Elektronická imobilizace |
| 19 | 15 | Vyhřívaná sedadla (BFRH2, ADPCNC, doplňková úprava) |
| 20 | – | – |
| 21 | 10 | Otočná světla |
| 22 | 10 | Informační a zábavní systém;
Vyhřívání sedadel; Displej vozidla; Audio připojení; Alarm. |
| 23 | pět | Připojení hands-free |
| 24 | 10 | Tachograf |
| 25 | – | – (poloha diody) |
| 26 | – | – (poloha diody) |
| 27 | 40 | Ventilátor klimatizace |
| 28 | 10 | Dodatečné úpravy (BFRH2, relé ACC deeste, relé servis 1) |
| 29 | 40 | Elektrická okna;
Modul řízení karoserie. |
Dodatečné pojistkové skříňky

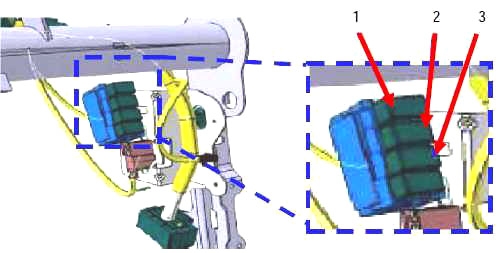

Nacházejí se na pravé straně (volant vlevo a vpravo) pod přístrojovou deskou a jsou připevněny k pravému krku nosníku přístrojové desky.
Skříňka 1
Popis
- 20A – napájení z 12 V
- 20A – Informace o fungování motoru
- 20A – Vyhřívané sedadlo

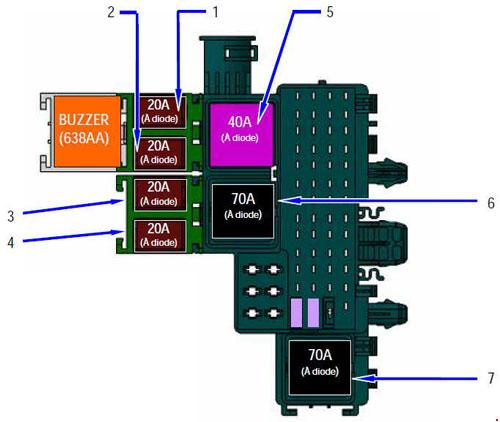

Skříňka 2
Popis
- 20A Posuvné dveře
- 20A Kryt zavazadlového prostoru
- 20A Vyhřívané sedadlo pro autobus
- 20A Autobus ESP
- 40A Informace o klimatizaci
- 70A BCM + napájení baterie
- 70A + napájení příslušenství pro vyprázdnění nákladu
Motorový prostor
Typ 1
Popis
| F1 | – | – |
| F2 | – | – |
| F3 | 50 | BUS X62 |
| F4 | 40 | ABS ECU |
| F5 | 50 | Relé dodatečného vytápění 1 |
| F6 | 50 | Speciální konverze karoserie, BUS X62 |
| F7 | 70 | Relé dodatečného vytápění 2 |
| F8 | 70 | Zadní světla;
Pojistková skříňka v kabině; Odpor vytápění na naftu. |
| F9 | 70 | Relé kabiny a pojistková skříňka |
| 50 | Relé ventilátoru motoru 3;
Relé ventilátoru motoru (hodnocení závislé na specifikaci vozidla). |
|
| 40 | ||
| 40 | Rychlost ventilátoru motoru Relé 1;
Rychlost ventilátoru motoru Relé 2 (jmenovitá hodnota závislá na specifikaci vozidla). |
|
| 50 | ||
| 60 |
| F12 | 40 | Startování motoru |
| F13 | 60 | Jednotka rozhraní vytápění |
| F14 | 60 | Jednotka rozhraní vytápění |
| F15 | 70 | Skupina relé žhavicích svíček pro dieselové motory |
| F 16 | 40 | Relé skupiny elektročerpadla převodovky |
| 50 | Pojistková skříňka 2 | |
| DESKA POJISTEK BUS (260BA) | ||
| F1 | 5 | Napájení relé kontroly osvětlení (GRUAU) Přední a zadní osvětlení |
| F2 | 5 | Napájení relé kontroly osvětlení (GRUAU) Individuální osvětlení (X81) |
| F3 | 50 | Napájení relé 1155 (70A + pomocné relé pro vybití zátěže) |
| F4 | 25 | Napájení relé 1155 (70A + relé baterie BCM) |
| F5 | 10 | Napájení multimediálního displeje z kitů GRUAU |
| F6 | 5 | Napájení řídicí jednotky elektronického prahu |
| F7 | – | – |
| F8 | – | – |
Typ 2
Popis
| F1 | 7,5A Světlo pravá strana |
| F2 | 7,5A Boční světlo levá strana |
| F3 | 10, Mlhová světla pravá |
| F4 | 10, Mlhová světla levá |
| F5 | 20A Světlomety proti mlze |
| F6 | 10, Světlo dálkové levé; |
| F7 | 10A Světlo dálkové pravé |
| F8 | 25 (napájení ABS) |
| F9 | 30A Stěrač předního skla |
| F10 | 10A Airbag PIS (hlavní napájení zapalování) |
| F11 | – |
| F12 | 20A Napájení ECU převodovky (přední pohon) |
| F13 | – |
| F14 | – |
| F15 | – |
| F 16 | 5A Změna PIS (primární napájení zapalování) |
| F17 | 7,5A Kabina PIS (hlavní napájení zapalování) |
| F18 | 5A Relé ECU vstřikování/ohřev naftového paliva |
| F19 | 10A Zadní světla PIS (hlavní napájení zapalování) |
| F20 | – |
| F21 | – |
| F22 | 10A Klimatizace (kompresor) I |
| F23 | 5A Odmrazování (ovládání relé) |
