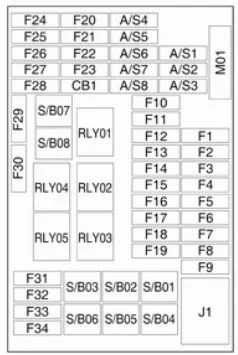

Interní pojistková skříňka se nachází na dně palubní desky na straně řidiče. Abyste se dostali k pojistkám, odstraňte odkládací schránku. Abyste odstranili odkládací schránku, otevřete ji a zatáhněte.
Mini pojistky
Č.
Popis
1
Modul řízení karoserie
2
Modul řízení karoserie
3
Modul řízení karoserie
4
Modul řízení karoserie
5
Modul řízení karoserie
6
Modul řízení karoserie
7
Modul řízení karoserie
8
Modul řízení karoserie
9
Zamykání
10
Modul diagnostiky bezpečnosti
11
Zamykání
12
Ovládání klimatizace
13
Zamykání dveří
14
Parkovací asistent
15
Upozornění na opuštění jízdního pruhu;
Zrcadlo.
16
Adaptivní přední osvětlení
17
Ovladač elektrického okna
18
Senzor deště
19
Rezerva
20
Volant
21
Modul řízení převodovky
22
Zapalovač cigaret
23
Rezerva
24
Rezerva
25
Rezerva
26
Modul diagnostiky bezpečnosti
27
Sada ukazatelů přístrojové desky
28
Adaptivní přední osvětlení
29
Rezerva
30
Rezerva
31
Sada ukazatelů přístrojové desky
32
Infotainment, pomocný;
elektrická zásuvka.
33
Displej, systém Infotainment
34
Onstar UHP/DAB
Pojistky S/B
Č.
Popis
01
Rezerva
02
Rezerva
03
Přední elektrická okna
04
Zadní elektrická okna
05
Logistický režim
06
Rezerva
07
Rezerva
08
Rezerva

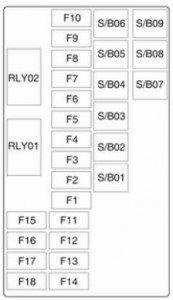

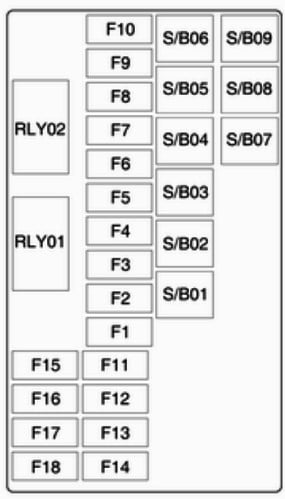

Pojistková skříňka v zavazadlovém prostoru
Opel Mokka – pojistky – zavazadlový prostor
Nachází se na levé straně zadního prostoru. Abyste se dostali k pojistkám, odstraňte kryt.
Pojistková skříňka uvnitř se nachází pod palubní deskou na straně řidiče. Pro přístup k pojistkám odstraňte zásuvku. Pro odstranění zásuvky ji otevřete a vytáhněte.
Mini pojistky
Číslo
Popis
1
Modul řízení karoserie
2
Modul řízení karoserie
3
Modul řízení karoserie
4
Modul řízení karoserie
5
Modul řízení karoserie
6
Modul řízení karoserie
7
Modul řízení karoserie
8
Modul řízení karoserie
9
Zapalování
10
Modul diagnostiky bezpečnosti
11
Datový konektor
12
Řízení klimatizace
13
Řízení zámku
14
Parkovací asistent
15
Upozornění na opuštění jízdního pruhu; Zpětné zrcátko.
16
Adaptivní přední osvětlení
17
Ovladač elektrického okna
18
Senzor deště
19
Modul řízení karoserie; Nastavení nastavitelného napětí.
Infotainment; Systém asistence při parkování; Zadní kamera.
F25
Airbag
F26
–
F27
Autoalarm
F28
Přívěs
F29
Infotainment
F30
–
F31
Zapalovač cigaret; Zásuvka napájení 12 V.
F32
Vyhřívaný volant
F33
Upozornění pro chodce; Předchlazená klimatizace.
F34
Systém asistence při parkování; Nastavení vnějších zrcátek.
F35
Externí osvětlení
F36
Interní osvětlení

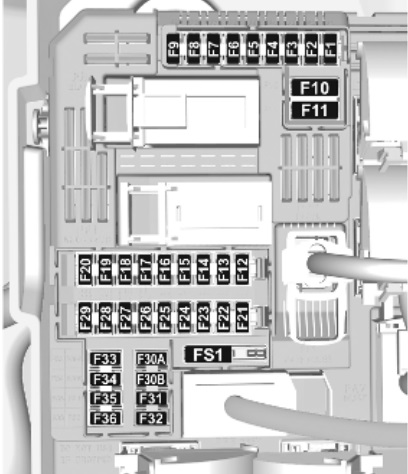

Schéma pojistek na pravé straně palubní desky
Ve vozidlech s volantem vlevo se toto schéma nachází za krytem ve druhém z prostorů palubní desky.
Číslo
Popis
F1
Vyhřívání zadního okna
F2
Vyhřívání vnějších zrcátek
F3
Přední elektrická okna
F4
Nastavení vnějších zrcátek; Sklopná zrcátka.
F5
Zadní elektrická okna
F6
–
F7
–
F8
–
F9
–
F10
Vyhřívání předních sedadel
F11
–
F12
–
O Opel Mokka (2013-2022)
Opel Mokka, kompaktní SUV vyráběné v letech 2013 až 2022, je oblíbené pro svůj moderní design a všestrannost. Tento model nabízí různé možnosti motorizace, včetně benzínových a dieselových motorů, které poskytují vyvážený výkon a efektivní spotřebu paliva. V interiéru najdeme pohodlná sedadla a moderní technologie, které zvyšují komfort jízdy. Opel Mokka je také vybaven pokročilými bezpečnostními prvky, které zajišťují bezpečnost řidiče a cestujících. Díky kompaktním rozměrům je ideální pro městské prostředí, ale zároveň nabízí dostatek prostoru pro rodinné výlety.
Schéma pojistkové skříňky Opel Mokka
Tato stránka zobrazuje schéma pojistkové skříňky pro model Opel Mokka, která je nezbytná pro identifikaci a výměnu pojistek. V tomto vozidle se pojistková skříňka obvykle nachází v interiéru pod palubní deskou a v motorovém prostoru. Schémata zobrazují čísla pojistek, jejich ampérovou hodnotu a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrických systémů. Pojistková skříňka je klíčovým prvkem pro bezpečný provoz vozidla, proto je důležité mít přehled o jejím uspořádání a funkci.
