Schéma pojistek a relé – Opel Sintra

Týká se vozidel vyrobených v letech:

1996, 1997, 1998 a 1999.

Známý také jako Chevrolet Venture, Pontiac Montana.

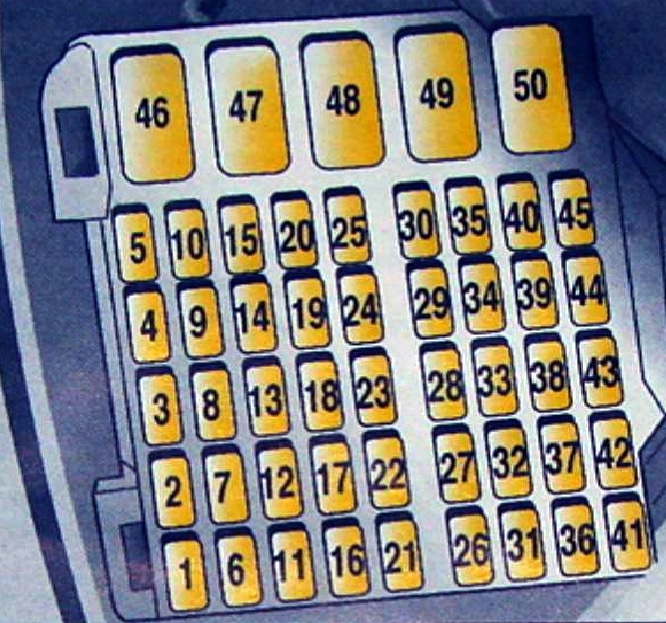

Kabina

Nachází se na konci palubní desky.

Popis

1	10A – kontrola
2	Směrovky 20A, brzdová světla
3	Airbag 15A, napínače bezpečnostních pásů
4	Zapalovač cigaret 10A , vnitřní ventilátor, displej
5	Informační displej 10A
6	Prostředek na čištění skel 25A
7	Vyhřívání zadního okna 10A, klimatizace, světlo pro jízdu
8	Otevírání dveří 20A
9	Vyhřívání předních sedadel 10A
10	Stěrač 25A
11	Řídicí jednotka 20A
12	Centrální zamykání 10A, ovládání bočních zrcátek
13	Řídicí jednotka 10A
14	Externí osvětlení 15A
15	rezerva
16	15A centrální zamykání, rádio, displej, klimatizace
17	Směrovka 15A
18	rezerva
19	Imobilizér 10A
20	10A ABS
21	Zadní mlhový světlomet 10A
22	Vyhřívání zadního okna 25A
23	Regulátor výšky jízdy 20A (blok 30)
24	10A levý reflektor s tlumeným světlem
25	10A pravý reflektor s tlumeným světlem

26	Zapalovač 30A, zásuvky
27	Směrovky 15A, parkovací světla, levá strana
28	Ovládání víčka palivové nádrže 20A
29	10A levá strana
30	10A pravá strana
31	Řídicí jednotka 7,5 A
32	Rádiový přijímač 7,5A
33	Displej 10A
34	Zapalovač cigaret 15A
35	rezerva
36	rezerva
37	rezerva
38	20A ABS
39	Ohřívač 10A vnějších zrcátek
40	rezerva
41	rezerva
42	rezerva
43	10A ABS
44	Imobilizér 10A
45	rezerva
46	Elektrická okna 30A
47	rezerva
48	Ovládání 30A pro nastavitelná přední sedadla, vyhřívaná přední sedadla
49	Ventilátor chladiče 30A, klimatizace
50	Externí osvětlení 20A

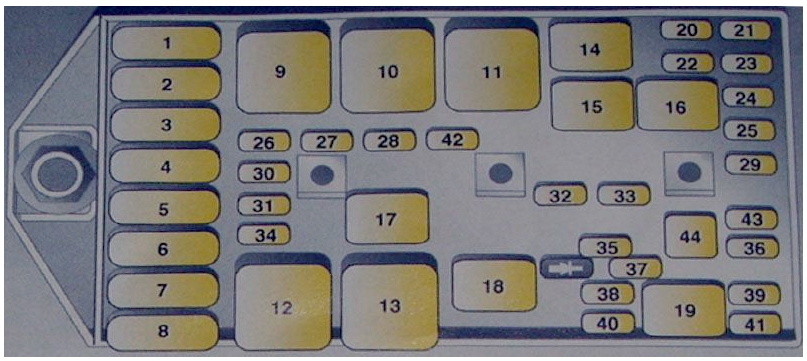

Motor

Nachází se blízko baterie

Popis

1	Ventilátor chladiče 30A
2	Čerpadlo vzduchu 50A
3	Hlavní pojistka 60A
4	Hlavní pojistka 60A
5	Hlavní pojistka 60A
6	Ventilátor chladiče 30A
7	Hlavní pojistka 60A
8	60A startování
9 – 19	Relé
20	pojistka rezervy
21	pojistka rezervy
22	pojistka rezervy
23	pojistka rezervy
24	pojistka rezervy
25	10A mlhová světla
26	Automatická převodovka 10A

27	rezerva
28	10A snímač polohy vačkového hřídele
29	Klaksón 15A, alarm proti krádeži
30	Impianto zapalování 10A, řídicí jednotka motoru
31	15A světla couvání
32	10A pravý dálkový světlomet
33	10A levý dálkový světlomet
34	Ventilátor chladiče 10A
35	Čerpadlo paliva 10A
36	Ostřikovač světlometů 20A
37	Ostřikovač světlometů 10A
38	Impianto vstřikování 10A, systém recirkulace výfukových plynů
39	Řídicí jednotka motoru 15A;
40	Impianto vstřikování 10A
41	Automatická převodovka 10A, ventilátor chladiče
42	Čerpadlo paliva 15A, lambda sonda
43	rezerva

O Opel Sintra (1996-1999)

Opel Sintra je velkoprostorové vozidlo vyráběné v letech 1996 až 1999. Tento model byl navržen jako rodinné auto s dostatkem prostoru pro pasažéry i zavazadla. Sintra nabízela různé možnosti motorizace, včetně benzínových a naftových motorů, které poskytovaly dostatečný výkon pro pohodlnou jízdu. Díky své prostornosti a praktičnosti se stala oblíbenou volbou pro rodiny, které potřebovaly spolehlivé a komfortní vozidlo na delší cesty. Její design byl typický pro 90. léta, s důrazem na funkčnost a účelnost.

Schéma pojistkové skříňky Opel Sintra

Tato stránka zobrazuje schéma pojistkové skříňky pro Opel Sintra, která je nezbytná pro správnou údržbu elektrického systému vozidla. Pojistková skříňka se v tomto modelu obvykle nachází pod palubní deskou na straně řidiče nebo v motorovém prostoru. Schémata na této stránce ukazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrických systémů. Pojistková skříňka je klíčovým prvkem pro bezpečnost a funkčnost vozidla, a proto je důležité mít přehled o jejím uspořádání a funkci.
