Opel Corsa F (2019-2022) – pojistková skříňka
Opel Corsa F (2019-2020) – schéma pojistkové skříňky
Rok výroby: 2019, 2020.
Pojistky zapalovače cigaret (zásuvka napájení) v Opel Corsa F jsou pojistky 31 v pojistkové skříňce v kabině vlevo.
Poloha pojistkové skříňky
Pojistkové bloky kabiny
Existují dva bloky pojistek – vpravo a vlevo od přístrojové desky.
Levá strana:

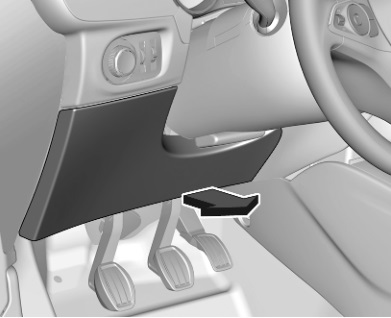

Ve vozidlech s volantem na levé straně se pojistková skříňka nachází za krytem v přístrojové desce. Odstraňte kryt dolů a vyjměte jej.
Ve vozidlech s volantem na pravé straně se pojistková skříňka nachází za krytem v prostoru pro cestující. Otevřete prostor a odstraňte kryt.
Pravá strana:
Ve vozidlech s volantem na levé straně se pojistková skříňka nachází za krytem v prostoru pro cestující. Otevřete prostor a odstraňte kryt, odstraňte podporu.
Ve vozidlech s volantem na pravé straně se pojistková skříňka nachází za krytem v přístrojové desce. Odstraňte kryt dolů a vyjměte jej, odstraňte podporu.

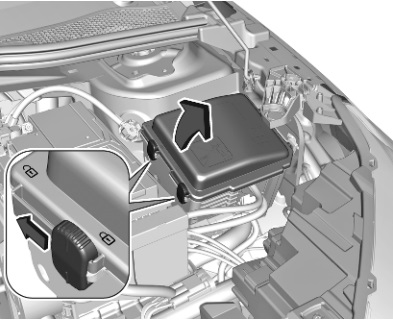

Pojistková skříňka motorového prostoru
Odstraňte kryt a vyjměte jej.
Přiřazení pojistek v motorovém prostoru
| Číslo | Popis |
|---|---|
| 1 | Systém klimatizace |
| 2 | Brzdový systém |
| 3 | Pojistková skříňka
(pravá strana přístrojové desky) |
| 4 | Brzdový systém |
| 8 | Čerpadlo paliva |
| 16 | Světlomet pravý;
Vyhřívané čelní sklo. |
| 18 | Dálkové světlo pravé |
| 19 | Dálkové světlo levé |
| 20 | Čerpadlo paliva |
| 22 | Automatická převodovka |
| 25 | Pojistková skříňka (přívěs) |
| 28 | Systém selektivního katalytického snižování |
| 29 | Stěrače |
| 31 | Systém klimatizace |
| 32 | Volant |
Přístrojová deska (levá strana)
Přiřazení pojistek v kabině (levá strana)
| Číslo | Popis |
|---|---|
| Číslo | Popis |
| 1 | Radar;
Zrcadlo. |
| 3 | Induktivní nabíjení |
| 4 | Klaksón |
| 5 | Stěrače předního skla |
| 6 | Stěrače předního skla |
| 7 | USB |
| 8 | Zadní stěrač |
| 10 | Centrální zamykání |
| 11 | Centrální zamykání |
| 12 | Modul diagnostického rozhraní |
| 13 | Systém řízení klimatizace |
| Číslo | Popis |
|---|---|
| 14 | Alarm;
Opel Connect. |
| 17 | Sada směrovek |
| 21 | Tlačítko pro startování;
Systém proti krádeži. |
| 22 | Senzor deště;
Senzor světla; Kamera. |
| 23 | Připomínka bezpečnostního pásu |
| 24 | 7palcový dotykový displej;
Asistent parkování; Kamera pro couvání. |
| 25 | Airbag |
| 27 | Systém alarmu proti krádeži |
| 29 | 7palcový dotykový displej;
Infotainment. |
| 31 | Zapalovač cigaret;
12 V napájecí zásuvka. |
| 32 | Vyhřívaný volant |
| 33 | Systém klimatizace;
Automatická převodovka. |
| 34 | Asistence při parkování;
Nastavení vnějších zrcátek. |
Přístrojová deska (pravá strana)
Přiřazení pojistek v kabině (pravá strana)
| Číslo | Popis |
|---|---|
| 1 | Vyhřívané zadní okno |
| 2 | Vyhřívaná vnější zrcátka |
| 3 | Elektrická přední okna |
| 4 | Nastavení vnějších zrcátek;
Sklopná zrcátka. |
| 5 | Elektrická zadní okna |
| 8 | Schéma pojistek
(pravá strana palubní desky). |
| 10 | Vyhřívaná přední sedadla |
| 11 | Funkce masáže sedadla |
Opel Corsa F (2021-2022) – schéma pojistkové skříňky
Rok výroby: 2021, 2022.
Pojistky zapalovače cigaret (zásuvka napájení) v Opel Corsa F jsou pojistky 31 v pojistkové skříňce v kabině nalevo.
Poloha pojistkové skříňky
Pojistkové skříňky kabiny
Existují dvě pojistkové skříňky – vpravo a vlevo od palubní desky.
Levá strana:
Ve vozidlech s volantem nalevo se pojistková skříňka nachází za krytem na palubní desce. Odstraňte kryt dolů a vyjměte jej.
Ve vozidlech s volantem napravo se pojistková skříňka nachází za krytem v odkládací schránce. Otevřete prostor a odstraňte kryt.
Pravá strana:
Ve vozidlech s volantem nalevo se pojistková skříňka nachází za krytem v odkládací schránce. Otevřete prostor a odstraňte kryt, vyjměte držák.
Ve vozidlech s volantem napravo se pojistková skříňka nachází za krytem na palubní desce. Odstraňte kryt dolů a vyjměte jej, vyjměte držák.
Pojistková skříňka motorového prostoru
Odstraňte kryt.

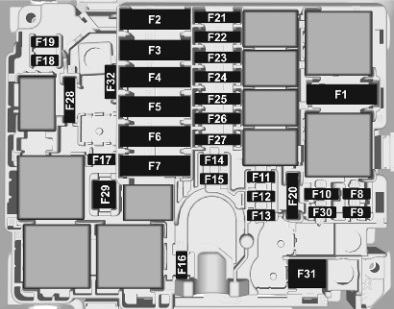

Schéma pojistkové skříňky
Motorový prostor
Přiřazení pojistek v motorovém prostoru
| Číslo | Popis |
|---|---|
| Číslo | Popis |
| 1 | Systém řízení topení, větrání a klimatizace |
| 2 | Systém brzdění |
| 3 | Pojistková skříňka (pravá strana palubní desky) |
| 4 | Systém brzdění |
| 5 | Modul řízení karoserie |
| 6 | Ventilátor chladiče |
| 7 | Modul řízení karoserie |
| 8 | Modul řízení motoru / čerpadlo paliva |
| 9 | Senzor NOX; Senzor vody v naftě. |
| 10 | Modul řízení motoru |
| 11 | Modul řízení motoru |
| 12 | Konektor diagnostiky |
| 13 | Modul řízení motoru |
| Číslo | Popis |
|---|---|
| 14 | Senzor napětí baterie |
| 15 | Modul řízení přívěsu |
| 16 | Světlomet pravý |
| 17 | Modul řízení motoru/senzor NOX |
| 18 | Světlomet potkávací pravý |
| 19 | Světlomet potkávací levý |
| 20 | Modul řízení motoru; Čerpadlo paliva; Topení na naftu. |
| 21 | Motorek startování |
| 22 | Automatická převodovka |
| 25 | Tabule pojistek (přívěs) |
| 27 | Modul řízení karoserie |
| 28 | Systém selektivní katalytické redukce |
| 29 | Stěrače čelního skla |
| 31 | Systém řízení topení, větrání a klimatizace |
| 32 | Volant |
Elektrická vozidla
| Číslo | Popis |
|---|---|
| Číslo | Popis |
| 1 | Systém řízení klimatizace |
| 2 | Systém brzdění |
| 3 | Schéma pojistek (pravá strana palubní desky) |
| 4 | Systém brzdění |
| 6 | Ventilátor chladiče |
| 7 | Modul řízení karoserie |
| 8 | Čerpadlo paliva |
| 9 | Jednotka řízení elektrického vozidla |
| 10 | Jednotka řízení elektrického vozidla (kompresor klimatizace) |
| 11 | Jednotka řízení elektrického vozidla |
| 12 | Diagnostický konektor |
| 13 | Modul řízení karoserie/systém topení, větrání a klimatizace |
| 14 | – |
| Číslo | Popis |
|---|---|
| 15 | Spínač služby E-Service |
| 16 | Světlomet pravý |
| 18 | Světlomet potkávací pravý |
| 19 | Světlomet potkávací levý |
| 20 | Řídicí jednotka elektrického vozidla |
| 22 | Relé motorový prostor |
| 23 | Měnič AC/DC; Měnič DC/DC. |
| 25 | Rozhraní baterie s vysokým napětím |
| 26 | Regulátor motoru (elektrický motor s měničem) |
| 27 | Modul řízení karoserie |
| 28 | – |
| 29 | Stěrače čelního skla |
| 30 | Modul řízení karoserie |
| 31 | Modul řízení karoserie |
| 32 | Volant |
Panel přístrojů (levá strana)
Přiřazení pojistek v kabině (levá strana)
| Číslo | Popis |
|---|---|
| Číslo | Popis |
| 1 | Radarový senzor; Zrcadlo. |
| 3 | Induktivní nabíjení |
| 4 | Klakson |
| 5 | Ostřikovač skla předního okna |
| 6 | Ostřikovač skla předního okna |
| 7 | USB |
| 8 | Zadní stěrač |
| 10 | Centrální zamykání |
| 11 | Centrální zamykání |
| 12 | Konektor diagnostického modulu |
| 13 | Systém řízení topení, větrání a klimatizace |
| Číslo | Popis |
|---|---|
| 14 | Alarm; Systém Opel Connect. |
| 17 | Sada směrovek |
| 21 | Tlačítko pro startování; Ochrana proti krádeži. |
| 22 | Senzor deště; Senzor světla; Kamera. |
| 23 | Kontrolka bezpečnostního pásu |
| 24 | Dotykový displej 7 palců (Infotainment); Asistent parkování; Kamera pro couvání. |
| 25 | Airbag |
| 27 | Správa o alarmu auta |
| 29 | Dotykový displej 7 palců; Infotainment. |
| 31 | Zapalovač cigaret; Zásuvka napájení 12 V. |
| 32 | Vyhřívaný volant |
| 33 | Systém klimatizace, topení a větrání. Automatická převodovka. |
| 34 | Asistence při parkování; Nastavení vnějších zrcátek. |
Elektrická vozidla
| Číslo | Popis |
|---|---|
| Číslo | Popis |
| 1 | Senzor radar; Zrcadlo. |
| 3 | Induktivní nabíjení |
| 4 | Klakson |
| 5 | Ostřikovač čelního skla |
| 6 | Ostřikovač čelního skla |
| 7 | USB |
| 8 | Zadní stěrač |
| 10 | Centrální zamykání |
| 11 | Centrální zamykání |
| 12 | Modul diagnostického konektoru |
| 13 | Systém klimatizace |
| Číslo | Popis |
|---|---|
| 14 | Alarm; Systém Opel Connect. |
| 17 | Sada směrovek |
| 21 | Tlačítko pro startování; Systém ochrany proti krádeži. |
| 22 | Senzor deště; Senzor světla; Kamera. |
| 23 | Připomínka na bezpečnostní pás |
| 24 | Dotyková obrazovka 7 palců; Asistent parkování; Kamera pro couvání. |
| 25 | Airbag |
| 27 | Systém alarmu proti krádeži |
| 29 | Dotyková obrazovka 7 palců; Infotainment. |
| 31 | Zapalovač cigaret; Zásuvka napájení 12 V. |
| 32 | Vyhřívaný volant |
| 33 | Systém klimatizace; Automatická převodovka. |
| 34 | Asistence při parkování; Nastavení vnějších zrcátek. |

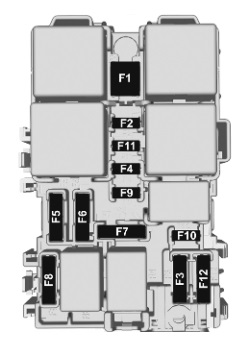

Panel přístrojů (pravá strana)
Přiřazení pojistek v kabině (pravá strana)
| Číslo | Popis |
|---|---|
| 1 | Vyhřívané zadní sklo |
| 2 | Vyhřívaná vnější zrcátka |
| 3 | Elektrická přední okna |
| 4 | Nastavení vnějších zrcátek; Skládací zrcátka. |
| 5 | Elektrická zadní okna |
| 8 | Pojistková skříňka (pravá strana palubní desky). |
| 10 | Vyhřívaná přední sedadla |
| 11 | Funkce masáže sedadla |
O Opel Corsa F (2019-2022)
Opel Corsa F, představený v letech 2019 až 2022, je kompaktní hatchback, který se vyznačuje moderním designem a pokročilými technologiemi. Tento model je postaven na platformě PSA, což mu umožňuje nabízet různé motorizace včetně benzínových a dieselových motorů, jakož i plně elektrickou verzi. Corsa F je známá svou efektivností a dynamickým výkonem, přičemž poskytuje pohodlnou jízdu a množství bezpečnostních prvků. Interiér je vybaven nejnovějšími technologiemi, jako jsou dotykové displeje a pokročilé asistenční systémy pro řidiče, což z ní činí ideální volbu pro moderní řidiče.
Schéma pojistkové skříňky Opel Corsa F
Tato stránka zobrazuje schéma pojistkové skříňky pro Opel Corsa F, která je nezbytná pro identifikaci a údržbu elektrických systémů vozidla. V tomto modelu se pojistková skříňka obvykle nachází v motorovém prostoru a v interiéru vozidla, často pod palubní deskou nebo v blízkosti prostoru pro nohy řidiče. Schémata zobrazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Při výměně pojistek je důležité vždy použít náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrických systémů. Pojistková skříňka je klíčovým prvkem pro bezpečnou a spolehlivou provoz vozidla, proto je důležité mít správné informace o její konfiguraci.
