Schéma pojistek a relé – Opel Monterey

Týká se vozidel vyrobených v letech:

1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999.

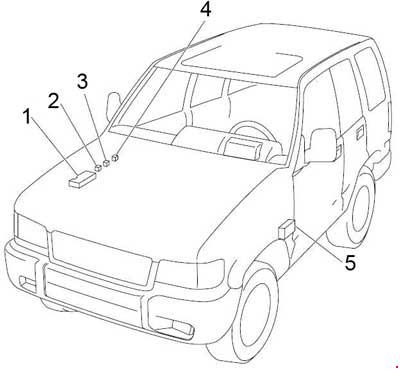

Číslo	Popis
1	Pojistková skříňka
2	Relé lampy-1
3	Relé lampy-2
4	Relé startéru
5	Pojistková skříňka

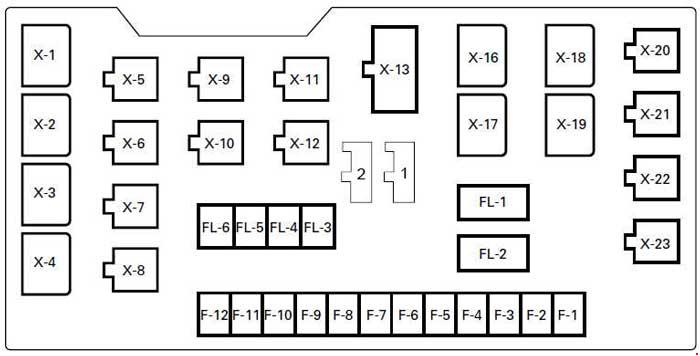

Pojistková skříňka v motorovém prostoru

Číslo		Popis
F1	—	—
F2	10	Senzor kyslíku
F3	15	Klaksón, relé akustického signálu, akustický signál SW, varování o nebezpečí SW, blikající jednotka, klaksón proti krádeži, řídicí jednotka proti krádeži
F4	15	Světlomet (LH), kontrolka potkávacích světel, stmívač SW, světlo zatáčky SW, mlhové světlo SW, relé mlhových světel, světlo zatáčky, relé světel zatáčky
	10	Levý světlomet (potkávací světlo)
F5	15	Světlomet (pravý), stmívač SW
	10	Pravý světlomet (potkávací světlo)
F6	10	Levý světlomet (dálkové světlo)
F7	10	Pravý světlomet (dálkové světlo)
	15	Systém alarmu proti krádeži
F8	15	Mlhové světlo, relé mlhového světla
	20	Mlhové světlo, relé mlhového světla
F9	20	Hydraulická jednotka, řídicí jednotka ABS, elektronický řídicí modul brzd;
F10	15	Palivové čerpadlo
F11	10	Levé zadní světlo
F12	15	Zadní relé, osvětlení SW, boční světlo FRT, parkovací světlo, zadní světlo, konektor elektroinstalace přívěsu, řídicí jednotka osvětlení, světlo osvětlení, odkládací schránka SW, osvětlení SPZ, řídicí jednotka směrovky A/T
	10	Pravé zadní světlo
Spínač pojistky
FL1	80	Baterie
FL2	50	Zapalování, startér
FL3	50	Hlavní relé řídicího modulu motoru
FL4	30	Ventilátor kondenzátoru
FL6	40	Hydraulický systém ABS, pojistka F9 (ABS)
Obvodový spínač
C/B-1	—	—
C/B-2	30	Relé ovládání oken, spínač ovládání oken, motor ovládání oken, motor střešního okna, řídicí jednotka střešního okna, spínač střešního okna, bezpečnostní spínač, spínač omezovače, spínač sedadla, motor předního a SW sklonu, motor zadního a SW sklonu, motor posuvníku, motor skládacího a SW

Dioda
1	Modul řízení motoru
2	Světlo zatáčky
Relé
X1	Osvětlení
X2	—
X3	Odpor
X4	—
X5	Termostat klimatizace
X6	—
X7	Kompresor klimatizace
X8	Klaksón
X9	Světlo klaksónu nebo zavazadlového prostoru
X10	—
X11	Palivové čerpadlo
X12	Hlavní řídicí jednotka
X13	Přední stěrač
X14	—
X15	—
X16	Upshift-1 (M/T) nebo systém alarmu proti krádeži
X17	Motor startéru (benzín) zátěž (Diesel)
X18	Změna za jízdy
X19	Ventilátor kondenzátoru
X20	Hlavní tempomat
X21	Upshift-2 (M/T; s ABS)
X22	Světlo zatáčky nebo zadní mlhové světlo
X23	Mlhová světla

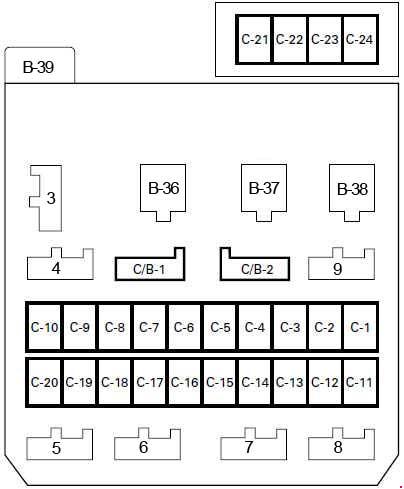

Pojistková skříňka v prostoru pro cestující

Číslo	Ampéráž [A]	Popis
C1	10	Relé startéru, Startování spojky SW (M/T), Mód SW (A/T), Kontrolér proti krádeži, DERM (SRS)
C2	15	Vyhřívání sedadel SW (LH a RH), Vyhřívání sedadel (LH a RH)
C3	15	Modul řízení převodovky, Směrovky SW, Přední směrovka, Zadní směrovka, Směrovka, Blikač, Relé světel do zatáčky, Světlo couvání, Světlo couvání SW (M/T), Mód SW (A/T), Řídicí jednotka indikátoru převodovky A/T, osvětlení SW, řídicí jednotka blokování převodovky A/T, indikátor převodovky A/T, jednotka tempomatu, zrušení SW
	10	Modul řízení převodovky, Směrovky SW, Přední směrovka, Zadní směrovka, Směrovka, Blikač, Relé světel do zatáčky, Světlo couvání, Světlo couvání SW (M/T), Mód SW (A/T), Řídicí jednotka indikátoru převodovky A/T, osvětlení SW, řídicí jednotka blokování převodovky A/T, indikátor převodovky A/T, jednotka tempomatu, zrušení SW
C4	10	Tempomat, vyhřívání zadního skla SW, relé vyhřívání zadního skla, kontrolka vyhřívání zadního skla SW, spojka SW (M/T), převodovka SW-1, 2 (M/T), převodovka SW-3, 4 (M/T), Zrušit SW (připojené SW), hlavní SW tempomatu, hlavní relé tempomatu, kontrolka tempomatu, tempomat SW, vnější zrcátko, vyhřívání vnějšího zrcátka SW, řídicí jednotka blokování převodovky A/T, relé elektrického okna, modul elektronického řízení brzd, Modul řízení převodovky, senzor G, relé Upshift-2, indikátor Upshift (měřič)
C5	15	Stěrač a ostřikovač čelního skla SW, motor stěrače čelního skla, motor ostřikovače čelního skla, relé intermitentního stěrače čelního skla
C6	10	Stěrač a ostřikovač zadního skla SW, motor ostřikovače zadního skla, motor stěrače zadního skla, relé intermitentního stěrače zadního skla
C7	10	Stěrač světlometů SW, Motor stěračů světlometů, Motor ostřikovačů světlometů, Hodiny stěračů světlometů
C8	15	Generátor, hlavní relé ECM, VSV; EGR, VSV: košík, VSV: sání vzduchu (DOHC)
C9	15	Modul řízení zapalování, modul řízení motoru
	15	Přerušení paliva (4JG2)
C10	10	Senzor rychlosti vozidla, Akustický signál připomínky, Měřič a indikátor (voltmetry, indikátor teploty chladicí kapaliny motoru, otáčkoměr, tachometr, indikátor tlaku oleje, indikátor paliva), indikátor a kontrolka varování (systém proti krádeži, proti krádeži zadních kol, bezpečnostní pás, kontrola motoru, nízká hladina paliva, 4WD, tlak oleje, změna převodovky nahoru, brzdový systém, nabíjení, teplota oleje A/T, kontrolka tempomatu, kontrolka převodovky, kontrolka elektrického trakčního systému, kontrolka zimního řízení), 4WD SW, parkovací brzda SW, bezpečnostní pás SW, diferenciál brzdy SW Modul elektronického řízení brzd, modul řízení motoru, řídicí jednotka proti krádeži zadních kol
C11	10	Audio, Vnější zrcátko, Ovládání vnějšího zrcátka SW, Zrcátko sklopné dveří SW, Digitální hodiny, Reproduktor
C12	20	Zapalovač
C13	10	Kontrolér proti krádeži
C14	15	Brzdová světla SW (bez tempomatu), brzda SW (s tempomatem), řídicí jednotka proti krádeži zadních kol, brzdové světlo, modul řízení převodovky, modul elektronického řízení brzd, konektor kabeláže přívěsu, tempomat, změna převodovky A/T řídicí jednotka zámku, relé deaktivace zámku
C15	20	Klaksón, relé klaksónu, klaksón SW, kontrolka varování SW, blikač, klaksón proti krádeži, kontrolka varování, zvuk
	20	Telefon
C16	10	Digitální hodiny, zvuk, osvětlení kupole, osvětlení mapy, osvětlení zavazadlového prostoru, osvětlení stropu, dveře SW (přední, zadní, zadní poklop), anténa, kontrolér proti krádeži, připomínka klíčů SW, bezpečnostní pás, akustický signál připomínky klíčů a světlo

C17	25	Odmlžovač zadního skla, relé odmlžovače zadního skla
C18	20	Kontrolka upozornění proti krádeži, zámek předních dveří a elektrické okno SW, klíč zámku dveří SW, pohon zámku dveří (přední a zadní)
C19	25	Motor ventilátoru, odpor ventilátoru SW
C20	10	Tlak SW, relé termostatu klimatizace, relé kompresoru klimatizace, magnetická spojka (kompresor klimatizace), klimatizace SW, elektrický termostat, ventilátor SW
C21	10	Kontrolka upozornění SRS (metro)
C22	10	DERM
C23	10	Modul naplnění pasažéra, DERM
C24	10	Bipolární senzor zbrojení, DERM, skupina cívky SRS, modul inflátoru kontroléra
Dioda
3	Kupole světla proti krádeži
4	Ochrana proti krádeži (DOHC)
5	Připomínka pro kontrolky proti krádeži
6	Spínač režimu (DOHC)
7	Tempomat RWAL (proti krádeži zadních kol)
8	—
9	Modul elektronického ovládání brzd (DOHC)
Relé
B36	Topení a klimatizace
B37	Napájení oken
B38	Odmlžovač zadního skla
B39	Blikající jednotka
