Schéma pojistek a relé – Opel Vectra A

Týká se vozidel vyrobených v letech:

1988, 1989, 1990, 1991, 1992, 1993, 1994 a 1995.

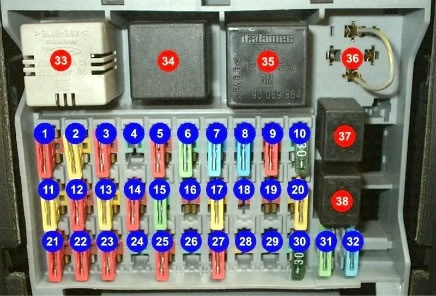

Pojistková skříňka přístrojové desky

Hlavní pojistková skříňka a relé se nacházejí v kabině, pod přístrojovou deskou, na straně řidiče za ochranným panelem. Na zadní straně by měla být aktuální schéma tvé Vectry A.

Popis

1	Světla na poloze 10A a zadní, levé
2	Přední sedadla vyhřívaná 20A, zapalovač cigaret
3	10A dálkové světlo levé
4	Větrání teplého vzduchu 30A (u modelu s klimatizací)
5	10A potkávací světlo levé, nastavení dálkových světel
6	Stěrač 30A
7	Brzdění 15A, brzdová světla, ABS
8	Vnitřní osvětlení 15A, osvětlení zavazadlového prostoru, směrovky, dvojitý displej, rádio, palubní počítač
9	Přístrojová deska 10A, systém kontroly trakce, osvětlení registrační značky
10	Posuvný kryt 30A
11	Čerpadlo paliva 20A
12	Externí zrcátko elektricky nastavitelné 10A, ovládání otevření okna, centrální zamykání
13	20A mlhová světla
14	Režim automatické převodovky 10A ABS
15	Vyhřívané zadní sklo 30A a externí zrcátko
16	Automatická převodovka 10A
17	Centrální zamykání 20A
18	10A denní světla
19	Airbag 10A

20	Signál 20A
21	Osvětlení zastávky a zadní 10A, pravé
22	10A topení tlumiče, zadní světlo, dvojitý informační displej, palubní počítač
23	10A dálkové světlo pravé
24	Větrání chladiče 30A (u modelu s klimatizací)
25	10A potkávací světlo pravé, nastavení dálkových světel
26	Ovládání otevření oken 30A, zadní dveře
27	Zadní mlhová světla 10A
28	20A svorka 30: napájení přívěsu
29	Ostřikovač světlometů 30A
30	Ovládání otevření oken 30A, přední dveře
31	Rezerva
32	Rezerva
33	Relé upozornění
34	Aktivovat signál/relé alarmu
35	Relé spínače stěrače
36	Relé zadního mlhového světla
37	Relé předních mlhových světel
38	Signál vyhřívaný nebo relé obrazovky



Motorový prostor

Pojistková skříňka

Nachází se v zadní pravé části motorového prostoru.

O Opel Vectra A (1988-1995)

Opel Vectra A, vyráběný v letech 1988 až 1995, byl populárním modelem střední třídy, který se vyznačoval spolehlivostí a komfortem. Tento model byl dostupný v různých karosářských verzích, včetně sedanu a kombi, což poskytovalo zákazníkům široký výběr podle jejich potřeb. Pod kapotou se mohly nacházet různé motory, od základních benzínových jednotek s objemem 1.6 litru až po výkonnější 2.0-litrové agregáty. Vectra A byla známá i svou dobrou ovladatelností a jízdními vlastnostmi, což ji dělalo oblíbenou ve své kategorii.

Schéma pojistkové skříňky Opel Vectra A

Tato stránka zobrazuje schéma pojistkové skříňky pro Opel Vectra A, která je nezbytná pro správnou údržbu a opravy elektrických systémů vozidla. Pojistková skříňka se obvykle nachází v motorovém prostoru nebo pod přístrojovou deskou. Na schématu jsou zobrazeny čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrických systémů. Pojistková skříňka je klíčovým prvkem pro bezpečnost a funkčnost vozidla, proto je důležité mít přehled o jejím obsahu a správně ji udržovat.
