Opel Tigra I (1993-2000) – pojistková skříňka
Schéma pojistek a relé – Opel Tigra I
Vztahuje se na vozidla vyrobená v letech:
1993, 1994, 1995, 1996, 1997, 1998, 1999 a 2000.
Kabina
Hlavní pojistková skříňka

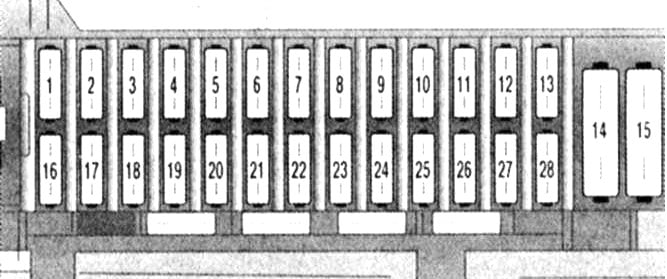

Nachází se pod přístrojovou deskou na straně řidiče, za ochranným krytem.
Popis
|
1
|
20A Alarm nouzového stavu, siréna proti krádeži, vnitřní osvětlení a osvětlení zavazadlového prostoru
|
|
2
|
10A Automatická převodovka
|
|
3
|
30A Vyhřívané zadní sklo, ochrana proti krádeži
|
|
4
|
10A Denní světla
|
|
5
|
10A Automatická převodovka
|
|
6
|
10A Světla pro couvání a zadní mlhová světla
|
|
7
|
Klimatizace 30A
|
|
8
|
20A Levé poziční světlo, levé zadní poziční světlo
|
|
9
|
Posuvná střecha 20A
|
|
10
|
10A Levý dálkový světlomet
|
|
11
|
30A Ostřikovač světlometu
|
|
12
|
10A Levý potkávací světlomet, vyrovnávání světlometů
|
|
13
|
20A Jednotkový zámek
|
|
14
|
40A Vyhřívané zadní sklo
|
|
15
|
30A Ventilátor topení a A/C
|
|
16
|
30A Přední stěrač
|
|
17
|
10A Přijímač rádia, informační displej, signalizační zařízení, A/C, osvětlení prostoru, ovládání oken, ovládání zrcátek, posilovač řízení
|
|
18
|
20A Zámek jedněch dveří, světla couvání, tachometr, AT, vyhřívaná sedadla a zadní sklo, zapalovač cigaret
|
|
19
|
Světlomety 10A K/L, denní světla
|
|
20
|
30A Ventilátor A/C
|
|
21
|
15A Světla stop a alarmy
|
|
22
|
10A ABS
|
|
23
|
10A Světlo polohy pravé, světlo polohy zadní pravé, osvětlení evidenčního čísla;
|
|
24
|
Klimatizace 15A
|
|
25
|
10A Světlomet pravý dálkový
|
|
26
|
20A Čerpadlo paliva, systém vstřikování paliva
|
|
27
|
10A Světlomet pravý potkávací, vyrovnávání světlometů
|
|
28
|
Okna 30A
|

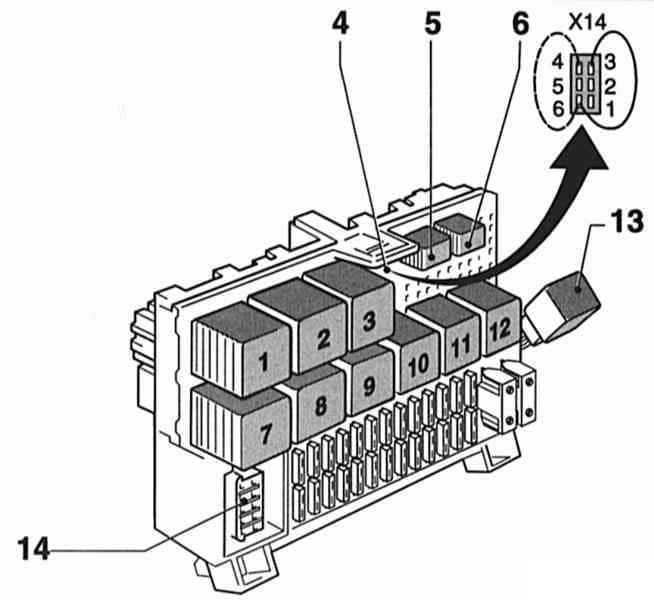

Relé
Popis
- Vyhřívání zrcátek (časované relé)
- Aktivace relé signálu
- Přerušované fungování stěrače zadního skla
- Kódování mlhových světel (6 pólů)
- Mlhová světla
- Mlhová světla
- Přerušované fungování stěračů předního skla
- Vyhřívané zadní sklo
- Světlomety na akustický signál upozornění
- Siréna antifurto
- Čerpadlo na mytí světlometů (zpožděné relé)
- Relé startování alarmu antifurto
- DRL
- DLC v závislosti od verze 10-, 14- nebo 16-pól
Konstrukce bloků a určení jejich prvků se může lišit od toho, co je prezentováno a závisí od roku výroby a úrovně vybavení vozidla.
Přídavná skříňka relé 1

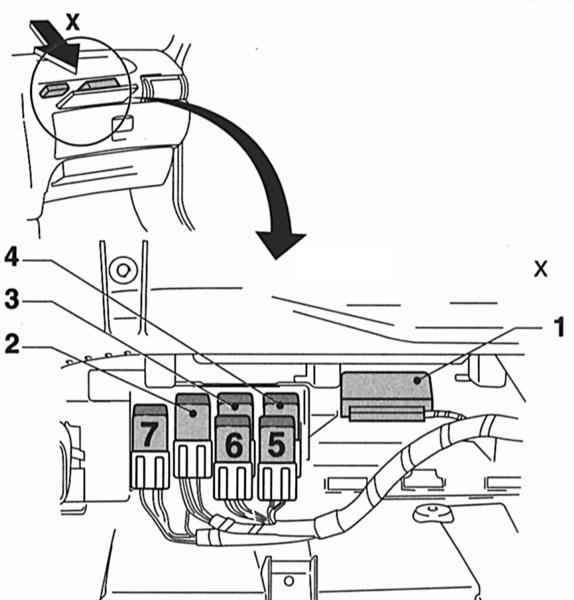

Nachází se nad odkládací schránkou.
Popis
Typ 1
- Alarm antifurto (řídicí jednotka)
- Ventilátor kondenzátoru K / V (relé K51)
- Ventilátor kondenzátoru K / V (relé K52)
- Ventilátor kondenzátoru K / V (relé K26)
- K / V
- Ventilátor K / V
- Ventilátor kondenzátoru K / V, 2. rychlost
Typ 2
- Relé I ventilátor kondenzátoru K/V (do roku 1995)
- Relé II ventilátor kondenzátoru K/V (do roku 1995) nebo Relé K/V (od roku 1996)
- Relé III ventilátor kondenzátoru K/V (do roku 1995)
Přídavná skříňka relé 2

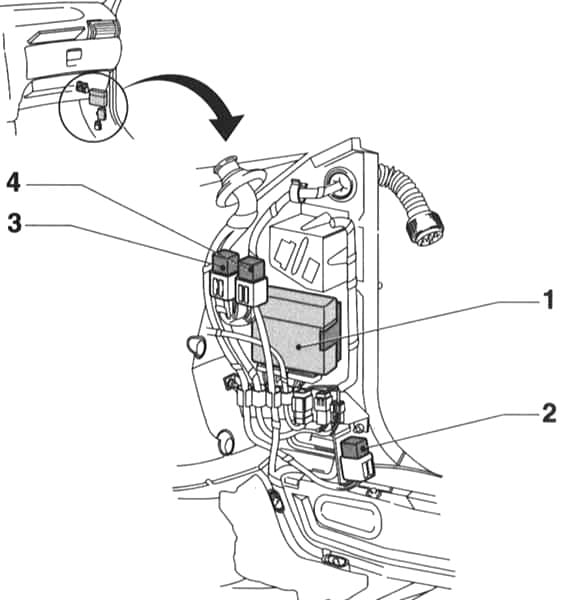

Tento přístroj je upevněn na pravém výfuku, uzavřený vnitřním pásem.
Popis
- Řídicí jednotka MulTec
- Relé čerpadla paliva
- Relé žhavicích svíček pro naftové motory
- Relé kontroly nabíjení baterie
Motorový prostor

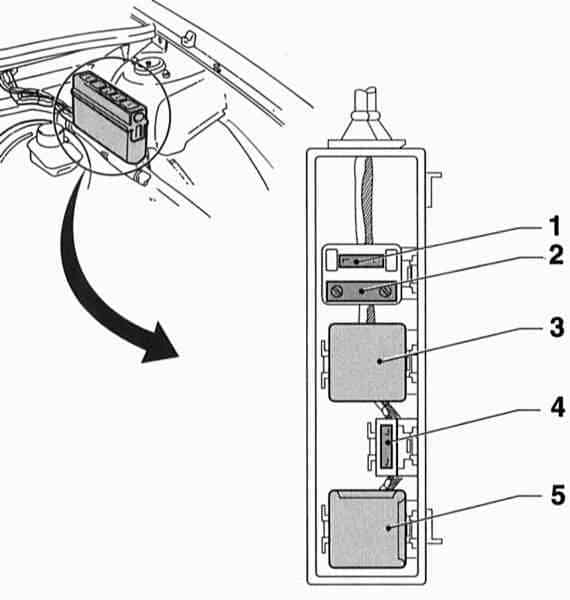

Nachází se na levé straně motorového prostoru.
Typ 1
Popis
- Pojistka vyhřívání filtru paliva naftového motoru
- Pojistka žhavicí svíčky naftového motoru
- Relé vyhřívače filtru nafty
- Pojistka klaksonu a systému upozornění antifurto
- Relé kompresoru K / V
Typ 2
Popis
- F1 – F2 Čerpadlo vzduchu pro míchání vzduchu na výfuk
- F3 Pojistka vyhřívání filtru paliva naftového motoru
- F4 Pojistka žhavicí svíčky naftového motoru
- 1 Relé kompresoru K / V
- 2 Relé I ventilátor kondenzátoru K / V
- 3 Relé II ventilátor kondenzátoru K / V
- 4 Relé III ventilátor kondenzátoru K / V.
