Opel Astra K (2016-2021) – pojistková skříňka
Opel Astra K – schéma pojistek
Rok výroby: 2016, 2017, 2018, 2019.
Pojistky zapalovače cigaret (zásuvka napájení) v Opel Astra K jsou pojistka 4 (2016-2018) nebo 29 (2019) (zapalovač cigaret / zásuvka napájení vpředu) v pojistkové skříňce přístrojové desky a pojistka 35 (zásuvka napájení v prostoru pro náklad) v pojistkové skříňce v motorovém prostoru.
Pojistková skříňka v motorovém prostoru
Poloha pojistkové skříňky
Pojistková skříňka se nachází v přední části, na levé straně motorového prostoru.

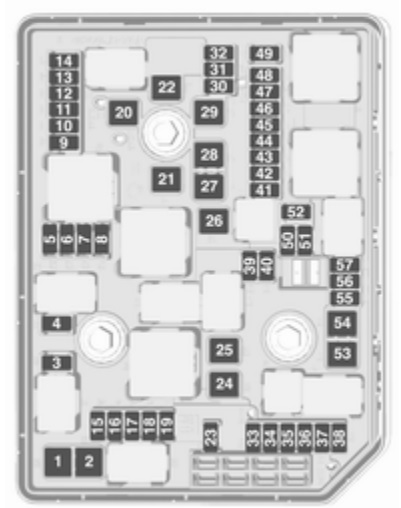

Schéma pojistkové skříňky
Přiřazení pojistek v motorovém prostoru
| Č. | Popis |
|---|---|
| Č. | Popis |
| 1 | Startér |
| 2 | Startér |
| 3 | Senzor výfukových plynů |
| 4 | Řídicí modul motoru |
| 5 | 2016-2018:
Funkce motoru 2019: Funkce motoru / Aeroshutter |
| 6 | Řídicí modul převodovky |
| 7 | – |
| 8 | Řídicí modul motoru |
| 9 | Systém klimatizace |
| 10 | Systém výfuku dieselového motoru |
| 11 | Systém zamykání zadního víka;
Převodovka. |
| 12 | Funkce masáže beder |
| 13 | Čerpadlo ohřáté kapaliny |
| 14 | Systém výfuku dieselového motoru |
| 15 | Senzor výfukových plynů |
| 16 | Vstřikování paliva |
| 17 | Vstřikování paliva |
| 18 | Systém výfuku dieselového motoru |
| 19 | Systém výfuku dieselového motoru |
| 20 | – |
| 21 | 2016-2018:
DC / AC převodník; 2019: nepoužívané. |
| 22 | ABS |
| 23 | Přední a zadní ostřikovač |
| 24 | 2016-2018:
Nepoužívané; 2019: Ostřikovač světlometů. |
| 25 | Ohřev naftového paliva |
| 26 | Řídicí modul převodovky |
| 27 | Elektrický modul zadního víka |
| 28 | – |
| Č. | Popis |
|---|---|
| 29 | Zadní sklo s vyhříváním |
| 30 | Vyhřívání zrcátka |
| 31 | 2016-2018:
Nepoužívané; 2019: Modul proti krádeži. |
| 32 | Měnič stejnosměrného proudu;
LED displej; Elektrický ohřívač; Klimatizace; Regulátor zapalovacích svíček. |
| 33 | Alarm proti krádeži |
| 34 | Klaksón |
| 35 | Elektrická zásuvka v zavazadlovém prostoru |
| 36 | Pravý světlomet (halogenový);
Pravý světlomet (LED). |
| 37 | Levý světlomet (halogenový) |
| 38 | Světlomet LED;
Automatická regulace dosahu světlometů. |
| 39 | Přední světlomet s mlhovými světly |
| 40 | 2016-2018:
OnStar; 2019: Modul centrálního portálu. |
| 41 | Senzor vody v palivu a čerpadlo vody |
| 42 | Manuální regulace dosahu světlometů |
| 43 | Čerpadlo paliva |
| 44 | Kamera pro couvání;
Vnitřní zrcátko; Modul přívěsu. |
| 45 | Levý světlomet LED;
Automatická regulace dosahu levých světlometů. |
| 46 | Sada směrových světel |
| 47 | Zámek sloupku řízení |
| 48 | Zadní stěrač |
| 49 | 2016-2018:
Nepoužívané; 2019: Externí zrcátko. |
| 50 | Pravý světlomet LED;
Automatická regulace dosahu pravých světlometů. |
| 51 | Levý světlomet (LED) |
| 52 | Řídicí modul motoru;
Řídicí modul převodovky. |
| 53 | 2016-2018:
Nepoužívané; 2019: Systém výfuku dieselového motoru. |
| 54 | Stěrače |
| 55 | 2016-2018:
Dieselový výfukový systém; 2019: Elektrické sklápění zadních sedadel. |
| 56 | – |
| 57 | – |
Pojistky se nacházejí blízko baterie vozidla:
| Č. | Popis |
|---|---|
| 1 | Čerpadlo paliva |
| 2 | Řídicí modul motoru |
| 3 | Napájení |
Schéma pojistek palubní desky

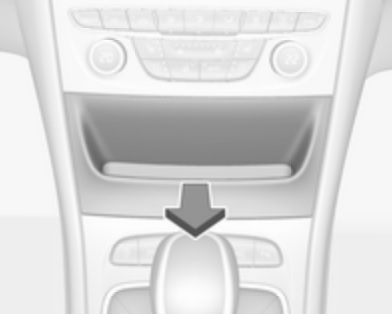

Poloha schématu pojistek
Schéma pojistek se nachází za krytem středové konzoly.
Pokud má kryt pojistky konektor napájení, odstraňte jej pomocí adaptéru a šroubováku (adaptér je skrytý ve vano passeggero).
Schéma schématu pojistek
Přiřazení pojistek v palubní desce
| Č. | Popis |
|---|---|
| Č. | Popis |
| 1 | 2016-2018:
Nepoužito; 2019: Vyhřívání zadních sedadel (pouze ve vozidlech bez sirény alarmu). |
| 2 | Systém klimatizace, ventilátor |
| 3 | Elektrické sedadlo na straně řidiče |
| 4 | 2016-2018:
Zapalovač cigaret; Přední elektrická zásuvka; 2019: Elektricky nastavitelné sedadlo na straně spolujezdce. |
| 5 | – |
| 6 | Přední elektrické okno |
| 7 | ABS |
| 8 | Vyhřívaný volant |
| 9 | Modul řízení karoserie |
| 10 | Elektrické zadní okno |
| 11 | Otevírací střecha |
| 12 | Modul řízení karoserie |
| 13 | Vyhřívání sedadla (pouze ve vozidlech bez sirény) |
| 14 | Externí zrcátko |
| 15 | Modul řízení karoserie |
| 16 | Modul řízení karoserie |
| 17 | Modul řízení karoserie |
| 18 | Modul řízení karoserie |
| Č. | Popis |
|---|---|
| 19 | Konektor pro připojení dat |
| 20 | Systém airbagů |
| 21 | Systém klimatizace |
| 22 | Centrální zamykání, zadní hatchback |
| 23 | Elektronický systém klíčů |
| 24 | Funkce paměti pro elektricky nastavitelné sedadlo |
| 25 | Volant se systémem airbag |
| 26 | Zapalování;
Blokování sloupku řízení. |
| 27 | Modul řízení karoserie |
| 28 | USB zásuvka |
| 29 | 2016-2018:
Nepoužito; 2019: Zapalovač cigaret; Přední zásuvka napájení. |
| 30 | Páka převodovky |
| 31 | Zadní stěrač |
| 32 | Modul řízení převodovky |
| 33 | Alarm proti krádeži;
Akustický signál. |
| 34 | Asistent parkování;
Alarm pro boční mrtvý úhel; Infotainment systém; USB zásuvka. |
| 35 | OnStar |
| 36 | Informační displej;
Sada ukazatelů; CD přehrávač. |
| 37 | Audio-navigační systém;
Rádio. |
Pojistková skříňka v zavazadlovém prostoru/batožinový priestor

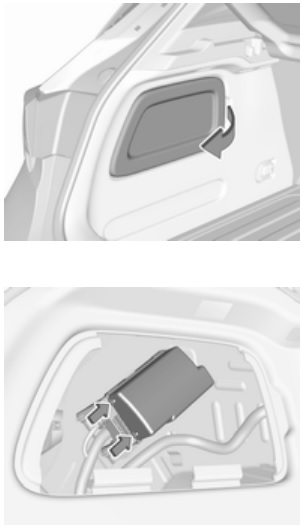

Poloha pojistkové skříňky
Pojistková skříňka se nachází na levé straně zavazadlového prostoru za krytem.

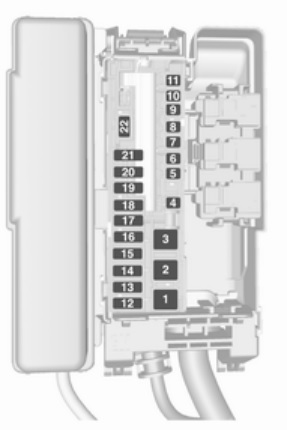

Schéma pojistkové skříňky
Přiřazení pojistek v zavazadlovém prostoru
| Č. | Popis |
|---|---|
| Č. | Popis |
| 1 | – |
| 2 | 2016-2018:
Inverter DC / AC; 2019: Nepoužito. |
| 3 | Modul přívěsu |
| 4 | 2016-2018:
Elektrické sedadlo na straně spolujezdce; 2019: Nepoužito. |
| 5 | – |
| 6 | 2016-2018:
Modul upozornění na vzdálenost; 2019: Nepoužito. |
| 7 | – |
| 8 | – |
| 9 | 2016-2018:
Vyhřívání zadních sedadel (ve vozidlech bez klaksonu); 2019: Nepoužito. |
| 10 | Služba |
| Č. | Popis |
|---|---|
| 11 | – |
| 12 | Vyhřívání předních sedadel (ve vozidlech s výstražnou sirénou) |
| 13 | Vyhřívání zadních sedadel (ve vozidlech s výstražnou sirénou) |
| 14 | Zapalování |
| 15 | Ventilace sedadla |
| 16 | Výstup přívěsu |
| 17 | Výstup přívěsu |
| 18 | – |
| 19 | – |
| 20 | – |
| 21 | 2016-2018:
Elektrické sklopení zadních sedadel; 2019: Nepoužito. |
| 22 | 2016-2018:
Elektrické dveře; 2019: nepoužito. |
Opel Astra K – schéma pojistky
Rok výroby: 2020, 2021.
Pojistky zapalovače cigaret (zásuvka napájení) v Opel Astra K jsou pojistka 29 (zapalovač cigaret / zásuvka napájení přední) v pojistkové skříňce přístrojové desky.
Schéma pojistky v motorovém prostoru

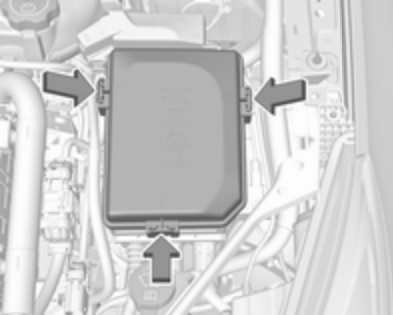

Poloha pojistky
Pojistková skříňka se nachází v přední části, na levé straně motorového prostoru.
Schéma pojistky
Přiřazení pojistek v motorovém prostoru
| Č. | Popis |
|---|---|
| Č. | Popis |
| 1 | Startér |
| 2 | Startér |
| 3 | Senzor výfukových plynů |
| 4 | Řídicí modul motoru |
| 5 | Funkce motoru; Aktivní otevření mřížky pro vstup vzduchu. |
| 6 | Řídicí modul převodovky |
| 7 | Systém varování před čelní kolizí; Systém automatického řízení adaptivní rychlosti. |
| 8 | Řídicí modul motoru |
| 9 | Systém řízení vytápění, větrání a klimatizace |
| 10 | Systém výfuku dieselového motoru |
| 11 | Systém zamykání zadního víka; Převodovka. |
| 12 | Funkce masáže bederní oblasti |
| 13 | Čerpadlo ohřáté kapaliny; Systém výfuku dieselového motoru. |
| 14 | Systém výfuku dieselového motoru |
| 15 | Senzor výfukových plynů |
| 16 | Systém vstřikování paliva |
| 17 | Systém vstřikování paliva |
| 18 | Systém výfuku dieselového motoru |
| 19 | – |
| 20 | – |
| 21 | – |
| 22 | ABS |
| 23 | Přední a zadní dálková světla |
| 24 | – |
| 25 | Ohřev paliva v dieselových motorech |
| 26 | Řídicí modul převodovky |
| 27 | Elektrický modul zadního víka |
| 28 | – |
| Č. | Popis |
|---|---|
| 29 | Vyhřívané zadní sklo |
| 30 | Vyhřívání zrcátka |
| 31 | – |
| 32 | Transformátor stejnosměrného proudu; LED displej; Elektrický ohřívač; Vyhřívání; Ventilace; Klimatizace; Ovladač zapalovacích svíček. |
| 33 | – |
| 34 | Klaksón |
| 35 | Modul řízení motoru |
| 36 | Světlomet pravý (halogen, Eco LED); Světlomet pravý (LED). |
| 37 | Světlomet levý (halogen, Eco LED) |
| 38 | Světlomet LED; Automatická regulace osvětlení. |
| 39 | Přední světlomet proti mlze |
| 40 | Modul centrálních dveří |
| 41 | – |
| 42 | Manuální regulace osvětlení |
| 43 | Čerpadlo paliva |
| 44 | Kamera pro couvání; Vnitřní zpětné zrcátko; Modul přívěsu. |
| 45 | Světlomet LED levý; Automatická regulace levého osvětlení. |
| 46 | Přístrojová deska |
| 47 | Blokování sloupku řízení |
| 48 | Zadní stěrač |
| 49 | Externí zpětné zrcátko. |
| 50 | Světlomet LED pravý; Automatická regulace pravého osvětlení. |
| 51 | Světlomet levý (LED) |
| 52 | Modul řízení motoru; Modul řízení převodovky. |
| 53 | Přední stěrač |
| 54 | Přední stěrač |
| 55 | Systém výfuku dieselového motoru |
| 56 | – |
| 57 | – |

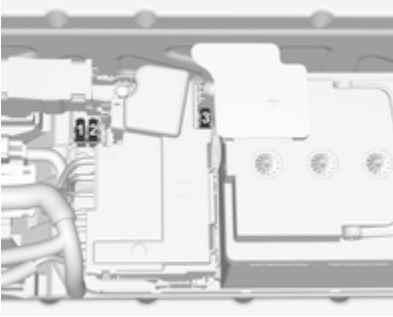

Pojistky se nacházejí blízko baterie vozidla:
| Č. | Popis |
|---|---|
| 1 | Čerpadlo paliva |
| 2 | Modul řízení motoru |
| 3 | Napájení |
Schéma pojistky palubní desky
Poloha pojistky
Pojistková skříňka se nachází za krytem středové konzoly.
Pokud má kryt pojistky konektor napájení, musí být odstraněn pomocí adaptéru a šroubováku (adaptér je skrytý uvnitř odkládací schránky).

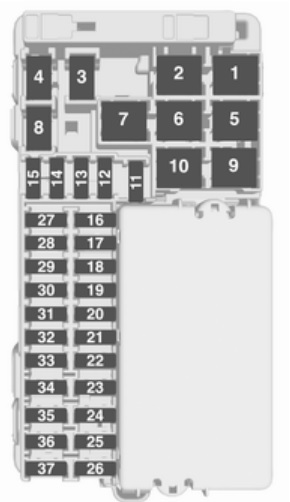

Schéma pojistky
Přiřazení pojistek v palubní desce
| Č. | Popis |
|---|---|
| Č. | Popis |
| 1 | Vyhřívání zadních sedadel (pouze ve vozidlech bez alarmu) |
| 2 | Systém klimatizace; Ventilátor. |
| 3 | Elektrické sedadlo na straně řidiče |
| 4 | Elektrické sedadlo na straně spolujezdce. |
| 5 | Systém ABS |
| 6 | Elektrické přední okno |
| 7 | – |
| 8 | Vyhřívaný volant |
| 9 | Modul řízení karoserie 8 |
| 10 | Elektrické zadní okno |
| 11 | Otevíratelná střecha |
| 12 | Modul řízení karoserie 6 |
| 13 | Vyhřívání sedadla (pouze ve vozidlech bez alarmu) |
| 14 | Externí zrcátko |
| 15 | Modul řízení karoserie 1 |
| 16 | Modul řízení karoserie 7 |
| 17 | Modul řízení karoserie 4 |
| 18 | Modul řízení karoserie 3 |
| Č. | Popis |
|---|---|
| 19 | Konektor dat |
| 20 | Systém airbagů |
| 21 | Systém řízení vytápění, větrání a klimatizace |
| 22 | Centrální zamykání – zadní hatchback |
| 23 | Systém elektronického klíče |
| 24 | Funkce paměti elektricky nastavitelného sedadla |
| 25 | Volant se systémem airbagů |
| 26 | Spínač zapalování; Zámek sloupku řízení. |
| 27 | Modul řízení karoserie 2 |
| 28 | USB zásuvka |
| 29 | Zapalovač cigaret; Přední zásuvka napájení. |
| 30 | Řadicí páka |
| 31 | Zadní stěrač |
| 32 | Modul řízení převodovky |
| 33 | Alarm; Siréna varování. |
| 34 | Asistent parkování; Systém monitorování mrtvého úhlu v zrcátkách; Infotainment systém; USB zásuvka. |
| 35 | SOS |
| 36 | Informační displej; Přístrojová deska. |
| 37 | Audio-navigační systém; Rádio. |
Schéma pojistky v zavazadlovém prostoru
Poloha pojistky
Pojistková skříňka se nachází na levé straně zavazadlového prostoru, za krytem.
Schéma pojistky
Přiřazení pojistek v zavazadlovém prostoru
| Č. | Popis |
|---|---|
| Č. | Popis |
| 1 | – |
| 2 | – |
| 3 | Modul řízení přívěsu |
| 4 | – |
| 5 | – |
| 6 | – |
| 7 | – |
| 8 | – |
| 9 | – |
| 10 | – |
| Č. | Popis |
|---|---|
| 11 | Zesilovač |
| 12 | Vyhřívání předních sedadel (ve vozidlech s výstražnou sirénou) |
| 13 | Vyhřívání zadních sedadel (ve vozidlech s výstražnou sirénou) |
| 14 | Zapalování |
| 15 | Větrání sedadel |
| 16 | Standardní zásuvka přívěsu |
| 17 | Standardní zásuvka přívěsu |
| 18 | – |
| 19 | – |
| 20 | – |
| 21 | Elektrické sklápění zadních sedadel |
| 22 | – |
O Opel Astra K (2016-2021)
Opel Astra K, vyráběný v letech 2016 až 2021, je populární kompaktní automobil, který nabízí moderní design a pokročilé technologie. Tento model je známý svou efektivitou a komfortem, přičemž poskytuje různé možnosti motorizace včetně benzínových a dieselových motorů. Astra K je vybavena množstvím bezpečnostních prvků a inovativních technologií, které zvyšují pohodlí a bezpečnost jízdy. Interiér vozidla je navržen s důrazem na ergonomii a kvalitu materiálů, což přispívá k příjemnému zážitku z jízdy.
Schéma pojistkové skříňky Opel Astra K
Tato stránka zobrazuje schéma pojistkové skříňky pro Opel Astra K, která je nezbytná pro správnou údržbu a opravy vozidla. Typická umístění pojistkové skříňky v tomto modelu zahrnují prostor pod kapotou a vnitřní prostor vozidla, obvykle v blízkosti palubní desky. Diagramy na této stránce ukazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Při výměně pojistek je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrických systémů. Pojistková skříňka je klíčovým prvkem pro zajištění správného fungování elektrických obvodů ve vozidle.
