Opel Cascada (2013-2019) – pojistková skříňka
Opel Cascada (2013-2019) – schéma pojistek
Rok výroby: 2013, 2014, 2015, 2016, 2017, 2018, 2019.
Pojistky zapalovače cigaret (zásuvka napájení) v Opel / Vauxhall Cascada jsou pojistky č. 6 (zásuvka napájení, zapalovač cigaret), č. 7 (zásuvka napájení) a č. 26 (zásuvka napájení v zavazadlovém prostoru) ve schématu pojistek přístrojové desky.
Schéma pojistek v motorovém prostoru
Poloha pojistky

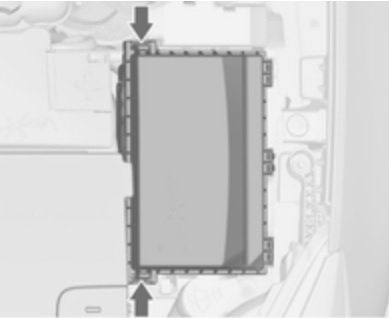

Schéma pojistek se nachází v přední části vlevo v motorovém prostoru.
Odstraňte kryt a zvedněte jej, dokud se nezastaví. Odstraňte kryt vertikálně nahoru.

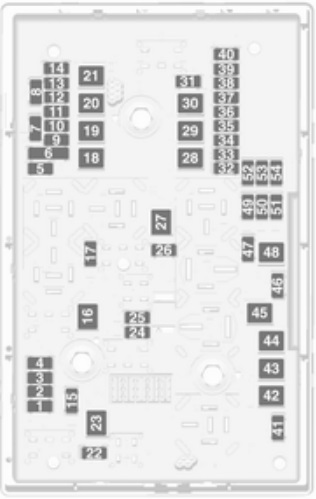

Schéma pojistek
Přiřazení pojistek v motorovém prostoru
| Č. | Popis |
|---|---|
| Č. | Popis |
| 1 | Modul řízení motoru |
| 2 | Lambda sonda |
| 3 | Vstřikování paliva, systém zapalování |
| 4 | Vstřikování paliva, systém zapalování |
| 5 | – |
| 6 | Vyhřívání zrcátka |
| 7 | Ovládání ventilátoru |
| 8 | Lambda sonda;
Chlazení motoru. |
| 9 | Senzor zadního okna |
| 10 | Senzor baterie vozidla |
| 11 | Odemknutí zavazadlového prostoru |
| 12 | Adaptivní světlomety;
Automatická kontrola světla. |
| 13 | ABS ventily |
| 14 | – |
| 15 | Modul řízení motoru |
| 16 | Startér |
| 17 | Modul řízení převodovky |
| 18 | Vyhřívané zadní okno |
| 19 | Elektrická přední okna |
| 20 | Elektrická zadní okna |
| 21 | Elektrické centrum vzadu |
| 22 | Levý potkávací světlomet (halogen) |
| 23 | Systém ostřikovačů světlometů |
| 24 | Pravý potkávací světlomet (xenon) |
| 25 | Levý potkávací světlomet (xenon) |
| 26 | Přední mlhová světla |
| Č. | Popis |
|---|---|
| 27 | Topení na naftu |
| 28 | Systém Start & Stop |
| 29 | Elektrická parkovací brzda |
| 30 | Pumpa ABS |
| 31 | – |
| 32 | Airbag |
| 33 | Adaptivní světlomety;
Automatická kontrola světla. |
| 34 | Recirkulace výfukových plynů |
| 35 | Elektrická okna;
Senzor deště; Vnější zrcátko. |
| 36 | Kontrola klimatu |
| 37 | – |
| 38 | Vakuová pumpa |
| 39 | Modul řízení systému napájení |
| 40 | Přední stěrače |
| 41 | Pravý potkávací světlomet (halogen) |
| 42 | Ventilátor chladiče |
| 43 | Stěrače |
| 44 | – |
| 45 | Ventilátor chladiče |
| 46 | – |
| 47 | Klaksón |
| 48 | Ventilátor chladiče |
| 49 | Palivové čerpadlo |
| 50 | Nastavení světlometů;
Adaptivní světlomety. |
| 51 | – |
| 52 | Pomocné topení, dieselový motor |
| 53 | Modul řízení převodovky;
Modul řízení motoru. |
| 54 | Vakuová pumpa;
Přístrojová deska; Systém topení; Klimatizace. |
Poloha pojistky

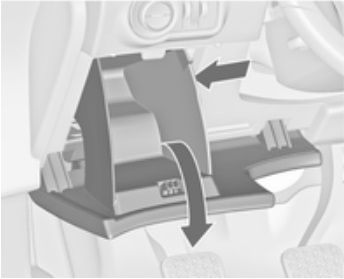

Ve vozidlech s volantem vlevo se nachází za odkládací schránkou palubní desky.
Otevření prostoru a posunutí doleva pro odblokování. Snížit prostor a odstranit jej.
Ve vozidlech s volantem vpravo se schéma pojistek nachází za krytem v odkládací schránce.
Otevření odkládací schránky, otevření krytu a ohnutí.

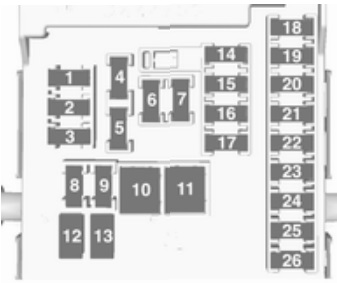

Schéma pojistek
Přiřazení pojistek v palubní desce
| Č. | Popis |
|---|---|
| Č. | Popis |
| 1 | Displej |
| 2 | Modul řízení karoserie, vnější světla |
| 3 | Modul řízení karoserie, vnější světla |
| 4 | Infotainment systém |
| 5 | Infotainment systém, přístroj |
| 6 | Elektrická zásuvka, s
Zapalovač cigaret |
| 7 | Napájecí zásuvka |
| 8 | Modul řízení karoserie, levý potkávací světlomet |
| 9 | Modul řízení karoserie, pravý potkávací světlomet |
| 10 | Modul řízení karoserie, zámky dveří |
| 11 | Vnitřní ventilátor |
| 12 | Sedadlo řidiče s oporou |
| Č. | Popis |
|---|---|
| 13 | Sedadlo pro cestující elektricky nastavitelné |
| 14 | Diagnostický konektor |
| 15 | Airbag |
| 16 | Relé víka zavazadlového prostoru |
| 17 | Systém klimatizace |
| 18 | Servisní diagnostika |
| 19 | Modul řízení karoserie,
Brzdová světla, zadní světla, Vnitřní světla |
| 20 | – |
| 21 | Přístrojová deska |
| 22 | Systém zapalování |
| 23 | Modul řízení karoserie |
| 24 | Modul řízení karoserie |
| 25 | – |
| 26 | Příslušenství pro zásuvku napájení v zavazadlovém prostoru |
Poloha pojistky

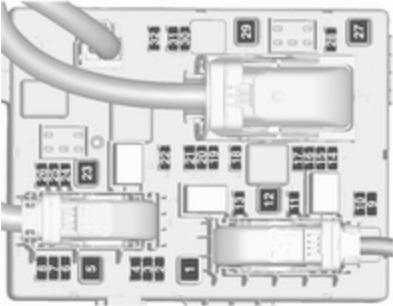

Rám pojistek se nachází vlevo od prostoru pro cestující za krytem.
Schéma pojistek
Přiřazení pojistek v prostoru pro cestující
| Č. | Popis |
|---|---|
| Č. | Popis |
| 1 | Modul řízení měkkého střešního pláště;
pravá napájecí lišta. |
| 2 | – |
| 3 | Asistent parkování |
| 4 | – |
| 5 | – |
| 6 | – |
| 7 | Elektrické sedadlo |
| 8 | Modul řízení měkkého střešního pláště |
| 9 | Systém selektivního katalytického snižování |
| 10 | Systém selektivního katalytického snižování |
| 11 | Modul přívěsu;
Monitorování tlaku pneumatik a couvací kamera. |
| 12 | Modul řízení měkkého střešního pláště;
Zadní světla. |
| 13 | – |
| 14 | Elektrické sklápění zadních sedadel |
| 15 | – |
| Č. | Popis |
|---|---|
| 16 | Větrání sedadla;
Kamera pro couvání; Modul řízení s měkkou střechou. |
| 17 | – |
| 18 | – |
| 19 | Vyhřívání volantu |
| 20 | – |
| 21 | Vyhřívání sedadla |
| 22 | – |
| 23 | Modul řízení měkké střechy,
napájecí lišta vlevo. |
| 24 | Systém selektivního katalytického snižování |
| 25 | – |
| 26 | Pojistka obcházení pro nelogistický režim |
| 27 | Pasivní otevření vozidla |
| 28 | – |
| 29 | Hydraulický modul |
| 30 | – |
| 31 | – |
| 32 | Systém Flex Ride |
