Opel Zafira A (1999-2005) – pojistková skříňka
Opel Zafira A – schéma pojistkové skříně
Rok výroby: 1999, 2000, 2001, 2002, 2003, 2004, 2005.
Pojistka zapalovače cigaret (zásuvka napájení) v Opel Zafira A je pojistka 36 v pojistkové skříni v prostoru pro cestující.
Prostor pro cestující
Pojistková skříňka se nachází pod přístrojovou deskou za odkládací schránkou. Abyste se k ní dostali, je třeba mírně stlačit boční stěny, zcela sklopit odkládací schránku a odpojit ji. Poté pomocí mince otočte upevňovacími šrouby o 90° a odstraňte podporu odkládací schránky.

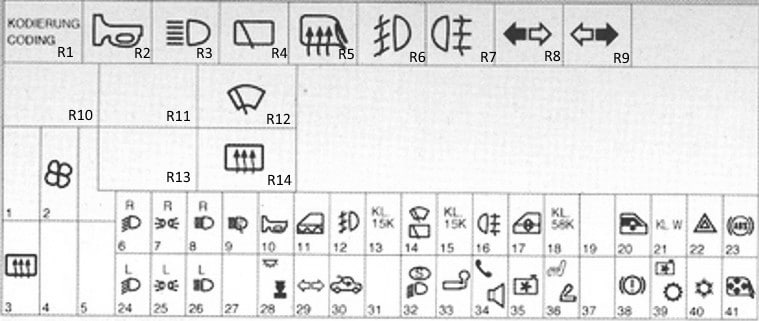

Typ 1
Pojistky Opel Zafira A
| Č. | Popis |
| R1 | – |
| R2 | Relé klaksonu |
| R3 | Relé předních světlometů |
| R4 | Relé zadního stěrače |
| R5 | Relé vyhřívaného zrcátka |
| R6 | Relé mlhových světel |
| R7 | Relé zadního mlhového světla |
| R8 | Relé směrových světel – pravá |
| R9 | Relé směrových světel – levá |
| R10 | Vysílač audio signálu telefonu |
| R11 | – |
| R12 | Relé motoru stěrače čelního skla |
| R13 | – |
| R14 | Relé vyhřívaného zadního okna |
| R15 | Multifunkční řídicí jednotka |
| 1 | – |
| 2 | 30A) Vyhřívač/vyhřívač sedadla klimatizace |
| 3 | Vytápění;
Klimatizace. |
| 5 | – |
| 6 | 10A Pravé světlo – přední světlomety, nastavení osvětlení světlometů |
| 7 | 10A Přední/zadní rozměry (vpravo), osvětlení registrační značky |
| 8 | 10A Pravé světlo – dálkové světlo |
| 9 | 30A Čerpadlo ostřikovače světlometů |
| 10 | 15A Klakson |
| 11 | 20A Centrální zamykání |
| 12 | 15A Mlhovky |
| 13 | Multifunkční displej 7,5 A |
| 14 | 30A Motor stěrače čelního skla |
| 15 | 7,5A Elektrická okna;
Otevíratelná střecha; Elektrická zpětná zrcátka. |
| 16 | 10A Zadní mlhové světlo |
| 17 | 30A Elektrická okna |
| 18 | 7,5A Ovládání osvětlení světlometů |
| 19 | – |
| 20 | 30A Elektrická okna |
| 21 | 7,5A Zámková klapka klíče v zapalování (automatická převodovka);
Antivirový systém; Audio systém. |
| 22 | 15A Směrová světla;
Výstražná světla; Multifunkční displej; Palubní počítač; Směrová světla. |
| 23 | 10A Systém proti zablokování (ABS);
Posilovač řízení. |
| 24 | 10A Levý reflektor – potkávací světla, nastavení osvětlení světlometů |
| 25 | 10A Přední/zadní světlo (levé), světlo registrační značky |
| 26 | 10A Levý reflektor – dálkové světlo |
| 27 | – |
| 28 | 20A Vnitřní světlo |
| 29 | 10A Směrovka;
Varovné světlo; Vnitřní světlo. |
| 30 | 30A Zadní hatchback |
| 31 | – |
| 32 | 10A Systém denního svícení;
Antivirový systém. |
| 33 | 20A Elektrická zásuvka přívěsu – svorkovnice 30 |
| 34 | 20A Audio systém;
Multifunkční displej. |
| 35 | 10A Řídicí jednotka automatické převodovky;
Řídicí jednotka motoru ventilátoru chlazení; Systém klimatizace. |
| 36 | 20A Vyhřívání sedadla;
Pojistka zapalovače cigaret. |
| 37 | – |
| 38 | 10A Brzdová světla;
Řídicí systém automatické převodovky; Multifunkční displej; Tempomat. |
| 39 | 7,5A Řídicí jednotka automatické převodovky;
Řídicí jednotka motoru ventilátoru chlazení; Systém klimatizace. |
| 40 | 7,5A Řídicí jednotka motoru ventilátoru chlazení;
Klimatizace. |
| 41 | 10A Vyhřívaná zpětná zrcátka |

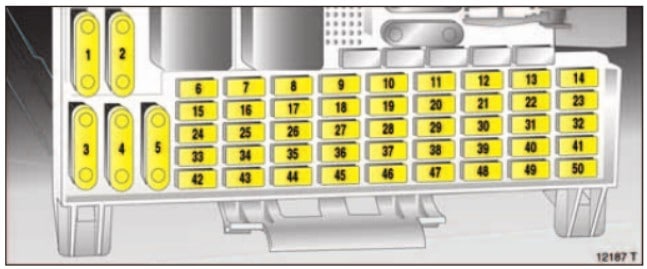

Typ 2
Pojistky Opel Zafira A
| R1 | – |
| R2 | Relé klaksonu |
| R3 | Relé předních světlometů |
| R4 | Relé zadního stěrače |
| R5 | Relé vyhřívaného zrcátka |
| R6 | Relé mlhových světel |
| R7 | Relé zadního mlhového světla |
| R8 | Relé – spínač směrových světel |
| R9 | Aktivuje relé spínače signálu |
| R10 | Vysílač zvukového signálu telefonu |
| R11 | Převodník signálu snímače rychlosti kola |
| R12 | Relé motoru stěrače čelního skla |
| R13 | Relé vnitřního osvětlení |
| R14 | Relé vyhřívaného zadního okna |
| R15 | Multifunkční řídicí jednotka |
| 1 | – |
| 2 | (30A) Vyhřívání/klimatizace vyhřívání sedadla |
| 3 | (40A) Vyhřívané zadní okno |
| 4 | – |
| 5 | – |
| 6 | (10A) Pravý reflektor – přední světlomety, nastavení osvětlení světlometů |
| 7 | (10A) Boční/zadní světla vpravo;
Osvětlení registrační značky. |
| 8 | (10A) Pravý reflektor – dálkové světlo |
| 9 | (30A) Čerpadlo ostřikovače světlometů |
| 10 | (15A) Klakson |
| 11 | (20A) Centrální zamykání |
| 12 | (15A) Mlhovky |
| 13 | (5A) Multifunkční displej |
| 14 | (30A) Motor stěrače čelního skla;
Otevíratelná střecha (kabriolet). |
| 15 | (5A) Elektrická okna;
Otevíratelná střecha; Elektrická zpětná zrcátka; Vnitřní osvětlení; Proti krádežový systém. |
| 16 | (10A) Zadní mlhové světlo |
| 17 | (30A) Elektrická okna |
| 18 | (5A) Nastavení světlometů;
Osvětlení registrační značky. |
| 19 | (10A) Audio systém;
Telefon; Multifunkční displej. |
| 20 | (30A) Elektrická okna |
| 21 | (5A) E/m zámek klíče v zapalování (automatická převodovka);
Antivirový systém; Audio systém; Telefon. |
| 22 | (15A) Směrová světla;
Výstražná světla; Multifunkční displej; Palubní počítač; Ukazatele. |
| 23 | (10A) Systém proti zablokování (ABS);
Posilovač řízení. |
| 24 | (10A) Levý reflektor – dálková světla, nastavení osvětlení světlometů |
| 25 | (10A) Boční/zadní světlo vlevo;
Osvětlení registrační značky. |
| 26 | (10A) Levý reflektor – dálkové světlo |
| 27 | (2A) Ovládání skládací střechy |
| 28 | (5A) Vnitřní osvětlení |
| 29 | (10A) Směrovka;
Varovné světlo; Vnitřní světlo; Systém řízení automatické převodovky. |
| 30 | (30A) Otevírací střecha |
| 31 | (20A) Systém stříkání a stírání zadního okna |
| 32 | (10A) Systém denního osvětlení;
Osvětlení pro varování; Antivirový systém; Modul řízení imobilizéru. |
| 33 | (20A) Elektrická zásuvka přívěsu – svorka 30 |
| 34 | (20A) Audio systém;
Multifunkční displej; Telefon. |
| 35 | (10A) Modul řízení automatické převodovky;
Modul řízení motoru ventilátoru chlazení; Systém klimatizace. |
| 36 | (15A) Vyhřívání sedadla;
Pojistka zapalovače cigaret. |
| 37 | (20A) Vyhřívaná sedadla |
| 38 | (10A) Brzdová světla;
Automatické řízení převodovky; Multifunkční displej; Tempomat. |
| 39 | (5A) Modul řízení automatické převodovky;
Modul řízení motoru ventilátoru chlazení; Systém klimatizace. |
| 40 | (5A) Modul řízení motoru ventilátoru chlazení;
Systém klimatizace. |
| 41 | (10A) Vyhřívaná zpětná zrcátka |
| 42 | (5A) Senzor obsazenosti sedadla;
Vnitřní lampa. |
| 43 | (20A) Xenonový reflektor – pravý 2002 ^ |
| 44 | (20A) Xenonový reflektor – levý 2002 ^ |
| 45 | (5A) Vyhřívaná sedadla 2002 ^ |
| 46 | (15A) Řízení motoru 2002 ^ |
| 47 | (20A) Přídavný ohřívač – Diesel |
| 48 | (5A) Ovládání skládací střechy |
| 49 | – |
| 50 | (40A) Relé motoru ventilátoru chlazení – 2,0 Diesel / 1,7 Diesel s A / C |
Motorový prostor
Pod kapotou jsou 2 oddělené pojistkové skříňky: jedna s pojistkami a jedna s relé.
Aktuální schéma je vytištěna na ochranném krytu.
Pojistková skříňka
Diagram

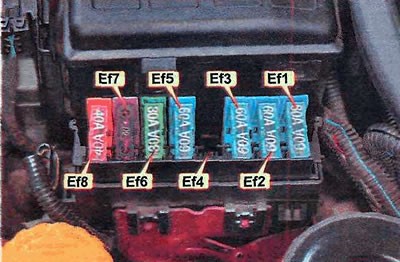

| Ef1 | 60A Startování |
| Ef2 | Pojistková skříňka/relé 60A — sada směrových světel, světlometů, denních světel, systému proti krádeži, řídicí jednotky imobilizéru, správy motoru |
| Ef3 | Obvody napájení 60A většiny elektrických zařízení |
| Ef4 | 20A Elektrické motory ventilátoru chlazení (X12XE – bez klimatizace) |
| Ef5 | 60A ABS |
| Ef6 | 30A Správa motoru |
| Ef7 | 80A čerpadlo posilovače řízení |
| Ef8 | 40А Elektrické motory ventilátoru chlazení (benzín – kromě Х20ХЕ s klimatizací) |
Pojistková skříňka
Typ 1
| 1 | – |
| 2 | Relé motoru ventilátoru chlazení (kromě Z12XE) |
| 3 | Relé čerpadla paliva (kromě Z20LET / Z22SE) |
| 4 | Relé čerpadla paliva (Z22SE / Z20LET) |
| 5 | Relé motoru čerpadla chladicí kapaliny (Z20LET) |
| 6 | Relé motoru ventilátoru chlazení |
| 7 | Relé zpoždění stěračů světlometů |
| 8 | – |
Typ 2
| 1 | – |
| 2 | Relé motoru ventilátoru chlazení (X16SZR, X18XE1, X20XEV) |
| 3 | Relé motoru ventilátoru chlazení (X14XE, X16XEL) |
| 4 | Relé palivové pumpy |
| 5 | – |
| 6 | Relé motoru ventilátoru chlazení |
| 7 | Relé zpoždění stěračů světlometů |
| 8 | – |
