Opel Meriva B (2010-2017) – pojistková skříňka

Opel Meriva B (2010-2011) – schéma pojistek

Rok výroby: 2010, 2011.

Pojistka zapalovače cigaret (zásuvka napájení) v Opel Meriva B (2010-2011) je pojistka 29 v pojistkové skříňce.

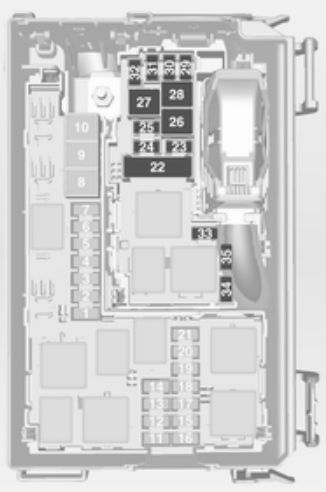

Pojistková skříňka v motorovém prostoru

Pojistková skříňka se nachází v přední levé části motorového prostoru.

Číslo	Popis
1	Startér motoru
2	–
3	Palivový filtr; Chlazení.
4	Klaksón
5	Svorka 30
6	Modul řízení motoru; Řídicí jednotka převodovky.
7	Mlhová světla
8	Chlazení motoru
9	Chlazení motoru
10	Vakuová pumpa
11	Zapalování, topení
12	Nastavení světlometů
13	Klimatizace, svorka 15
14	Řídicí jednotka převodovky
15	Hlavní světla vpravo
16	Hlavní světla vlevo
17	Modul řízení motoru

18	Modul řízení motoru, svorka 15
19	Airbag
20	Modul řízení motoru
21	Modul řízení motoru, svorka 87
22	Elektrická parkovací brzda
23	Sada na opravu pneumatik
24	Palivové čerpadlo
25	ABS
26	Vyhřívané zadní sklo
27	ABS
28	Vnitřní ventilátor
29	Zapalovač cigaret
30	Systém klimatizace
31	Přední sklo, levé
32	Přední sklo, pravé
33	Vyhřívání zrcátka
34	ABS
35	Airbag

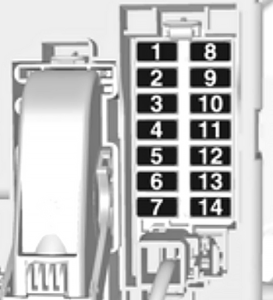

Schéma pojistek palubní desky

Schéma pojistek se nachází za odkládací schránkou v palubní desce. Otevřete prostor pro cestující, stiskněte klipy, ohněte prostor a odstraňte jej.

Ve vozidlech s volantem na pravé straně se schéma pojistek nachází za krytem v odkládací schránce. Otevřete odkládací schránku, zvedněte kryt a odstraňte jej.

Č.	Popis
1	Blokování zadních dveří vlevo
2	Displej, přístroj, telefon
3	Rádio
4	Startování; Imobilizér.
5	Ostřikovací systém předního skla; Ostřikovací systém zadního skla.
6	Centrální zamykání, zadní kryt
7	Centrální zamykání
8	Blokování zadních dveří vpravo
9	Osvětlení na přivítání
10	Vyhřívaný volant
11	–
12	–
13	Senzor deště; Vnitřní zrcátko; Vnější zrcátka.
14	–

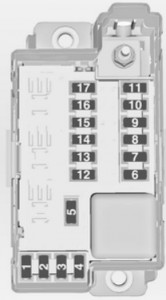

Schéma pojistek v zavazadlovém prostoru

Schéma pojistek se nachází na levé straně prostoru pro nakládání za krytem. Odstraňte kryt.

Odpojte čtyři výstupky pro upevnění a odstraňte kryt.

Č.	Popis
1	Adaptivní přední osvětlení
2	–
3	–
4	–
5	–
6	Elektrické zadní okno, pravé
7	Adaptivní přední osvětlení
8	Modul přívěsu, zásuvka přívěsu.
9	Sedadlo, bederní opěrka, levé
10	Elektrické zadní okno, levé
11	Parkovací asistent
12	Elektrická sluneční clona
13	–
14	Vyhřívaná přední sedadla
15	Modul přívěsu
16	Sedadlo, bederní opěrka, pravé
17	–

Opel Meriva B (2012-2017) – schéma pojistkové skříňky

Rok výroby: 2012, 2013, 2014, 2015, 2016, 2017

Pojistka zapalovače cigaret (zásuvka napájení) v Opel Meriva B je pojistka 29 v pojistkové skříňce v motorovém prostoru.

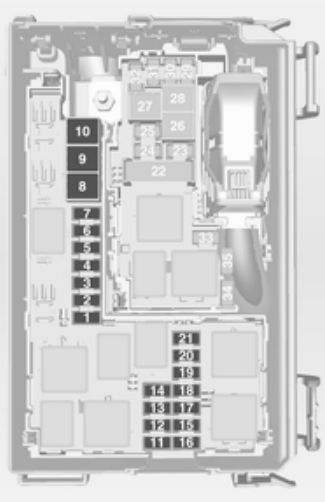

Pojistková skříňka v motorovém prostoru

Pojistková skříňka se nachází v přední levé části motorového prostoru.

Č.	Popis
1	Startér motoru
2	–
3	Palivový filtr, chlazení
4	Klaksón
5	Svorka 30
6	Modul řízení motoru; Řídicí jednotka převodovky.
7	Mlhová světla
8	Chlazení motoru
9	Chlazení motoru
10	Vakuová pumpa
11	Zapalování, topení
12	Nastavení světlometů
13	Klimatizace, svorka 15
14	Řídicí jednotka převodovky
15	Světlomety s nízkým světlem vpravo
16	Světlomety s nízkým světlem vlevo
17	Modul řízení motoru

18	Řídicí jednotka motoru, svorka 15
19	Airbag
20	Řídicí jednotka motoru
21	Řídicí jednotka motoru, svorka 87
22	Elektrická parkovací brzda
23	Oprava pneumatiky
24	Palivové čerpadlo
25	ABS
26	Vyhřívané zadní sklo
27	ABS
28	Vnitřní ventilátor
29	Zapalovač cigaret
30	Systém klimatizace
31	Přední sklo, levé
32	Přední sklo, pravé
33	Vyhřívání zrcátka
34	ABS
35	Airbag

Pojistková skříňka palubní desky

Pojistková skříňka se nachází za prostorem pro cestující v palubní desce. Otevřete prostor, stiskněte zámky, ohněte prostor a odstraňte jej.

Ve vozidlech s volantem na pravé straně se pojistková skříňka nachází za krytem v prostoru pro cestující. Otevřete prostor pro cestující, zvedněte kryt a odstraňte jej.

Č.	Popis
1	Rádio
2	Displej, přístroj, telefon
3	Rádio
4	Klíč na startování, imobilizér
5	Ostřikovací systém čelního skla; Ostřikovací systém zadního skla.
6	Centrální zamykání, zadní dveře
7	Centrální zamykání
8	Displej, přístroj, telefon
9	Vyhřívaný volant
10	Odemknutí levých zadních dveří
11	Odemknutí pravých zadních dveří
12	Osvětlení na přivítání
13	Senzor deště; Vnitřní zrcátko; Vnější zrcátka.
14	–

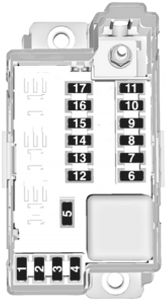

Pojistková skříňka v zavazadlovém prostoru

Pojistková skříňka se nachází na levé straně prostoru pro náklad za obložením. Odstraňte obložení.

Odpojte čtyři upevňovací háky a odstraňte kryt.

Číslo	Popis
1	Adaptivní přední osvětlení
2	–
3	–
4	–
5	–
6	Elektrické zadní okno, pravé
7	Adaptivní přední osvětlení
8	Modul přívěsu, zásuvka přívěsu
9	Sedadlo, bederní opěrka, levé
10	Elektrické zadní okno, levé
11	Parkovací asistent
12	Elektrická sluneční clona
13	–
14	Vyhřívaná přední sedadla
15	Modul přívěsu
16	Sedadlo, bederní opěrka, pravé
17	–

O Opel Meriva B (2010-2017)

Opel Meriva B, vyráběný v letech 2010 až 2017, je kompaktní MPV automobil, který se vyznačuje praktičností a flexibilitou. Tento model nabízí inovativní řešení, jako jsou zadní dveře otevírající se opačným směrem, což usnadňuje nastupování a vystupování. Opel Meriva B je dostupný s různými motorizacemi, včetně benzínových a dieselových motorů, které poskytují vyvážený výkon a efektivní spotřebu paliva. Interiér vozidla je navržen s důrazem na pohodlí a variabilitu, což z něj činí ideální volbu pro rodiny a aktivní lidi.

Schéma pojistkové skříňky Opel Meriva B

Tato stránka zobrazuje schéma pojistkové skříňky pro Opel Meriva B, která je klíčová pro identifikaci a výměnu pojistek. Pojistková skříňka se v tomto modelu obvykle nachází v prostoru motorového prostoru a v interiéru vozidla, pod palubní deskou. Diagramy na této stránce ukazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrického systému. Pojistková skříňka je navržena tak, aby poskytovala jednoduchý přístup a přehlednost při údržbě elektrických obvodů vozidla.
