Opel/Vauxhall Movano (1997-2010)
Motorový prostor
Nachází se pod kapotou vlevo u přístrojové desky.
Typ 1

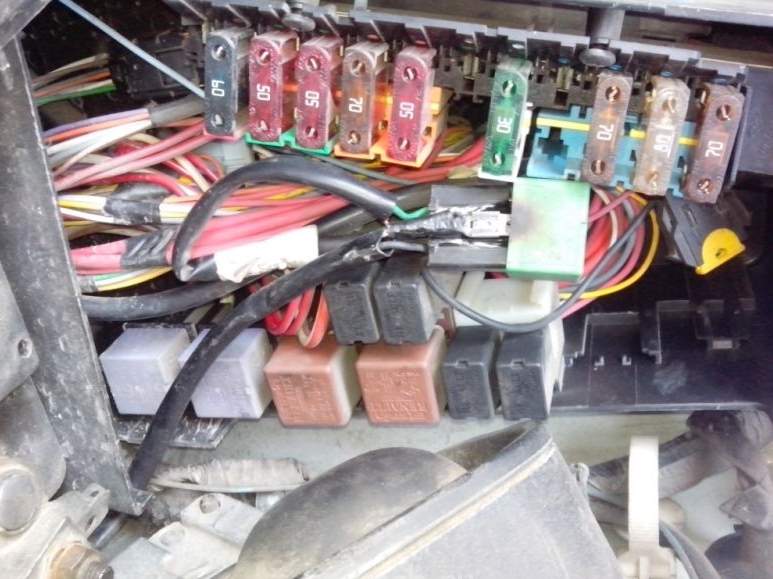

Typ 2
Typ 3

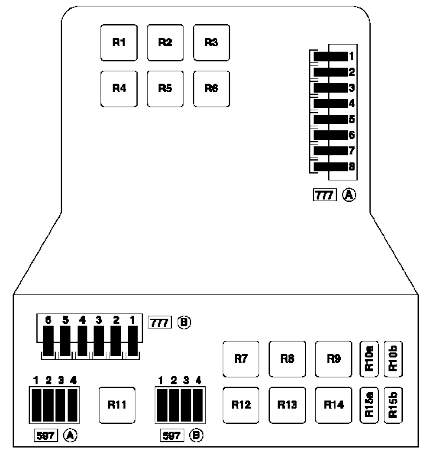

Schéma
Popis relé
- Relé pneumatického odpružení R1
- Relé R2 pro fungování motoru pro motory G9T a G9U v úpravě autobusu na 16 míst nebo pro dodatečné vybavení
- R3 Relé vyhřívaného čelního skla
- R4 Nepoužívá se
- R5 Nepoužívá se
- R6 Nepoužívá se
- R7 Relé ventilátoru chlazení 2 ve vozidlech s klimatizací
- R8 Nepoužívá se
- R9 Dodatečné vyhřívací relé 3
- R10a Nepoužívá se
- R10b Nepoužívá se
- R11 Dodatečné vyhřívací relé 2
- Relé ECU motoru R12
- R13 Dodatečné vyhřívací relé 1
- R14 Relé ventilátoru chlazení motoru 1 ve vozidlech s vyhříváním a klimatizací
- Relé kompresoru klimatizace R15a
- R15b Relé naftového ohřívače
Účel pojistek
Tabulka A (777)
- 70A Pojistka napájení pojistkové skříňky v prostoru pro cestující, spínač vnějšího osvětlení a směrových světel, zapalování
- 30A Pojistka ovládacího panelu klimatizace
- 70A Pojistka napájení pojistkové skříňky v prostoru pro cestující, spínač vnějšího osvětlení směrových světel
- Nepoužívá se
- 70A Pojistka napájení relé po zapnutí 1, relé vyhřívání zadního skla, pojistková skříňka v prostoru pro cestující
- 30A Pojistka relé pneumatického odpružení
- 70A Vyhřívaná pojistka relé čelního skla
- 60A Pojistka relé výkonu ABS ECU
Tabulka B (777)
- 70A Pojistka pro napájení dodatečného ohřívače
- 50A Relé elektrického ventilátoru systému chlazení motoru 1, relé nízké rychlosti elektrického ventilátoru systému chlazení motoru;
- 30A Relé dodatečného vyhřívání 1
- 40A Pouze pro motor ZD3: Relé elektrického ventilátoru systému chlazení motoru 2
- 70A Relé dodatečného vyhřívání 2 a 3
- Relé pojistka 30A pro skupinu čerpadla převodovky
Tabulka A (597)
- 20A Pojistka obvodu motoru
- 10A Pojistka relé palivového čerpadla
- Nepoužívá se
- 25A systém vstřikování ECU
Tabulka B (597)
- 30A Relé dodatečného vyhřívání 3
- 30A Relé dodatečného vyhřívání 2
- 30A Relé dodatečného vyhřívání 1
- 5A Pojistka pro napájení kontaktní desky pro dodatečné vybavení
Prostor pro cestující
Pojistková skříňka

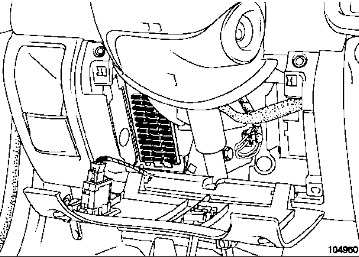

Nachází se pod přístrojovou deskou za ochranným krytem.
Typ 1

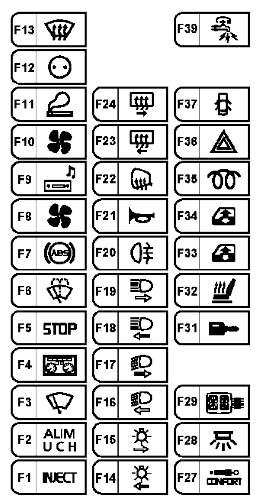

Schéma
Určení
- F1 5A ECU, relé startéru, diagnostická zásuvka
- F2 10A UCH, zapalovač první řady, centrální zamykání, vyhřívané zadní sklo, regulace minimální rychlosti, relé zadního mlhového světla, ovládací panel klimatizace, regulace rychlosti, spínač brzdových světel, regulace rychlosti, pneumatické odpružení, regulace úhlu světlometů, vyhřívací prvek čelního skla, ECU parkovacího ovladače, regulátor rychlosti, řízený ECU odpružení
- F3 30A Pojistka spínače stěračů / ostřikovačů, UCH
- F4 15A Pojistka přístrojové desky, ECU airbagu, tachograf
- F5 15A Pojistka spínače brzdových světel, alternátor, spínač couvacích světel, relé couvacích světel
- F6 15A Pojistka spínače stěračů / ostřikovačů, motor stěrače čelního skla
- Pojistka ABS F7 5A, senzor rychlosti vozidla
- F8 15A Relé ventilátoru chlazení motoru, relé kompresoru klimatizace, relé naftového ohřívače
- F9 10A Pojistka audio systému, multifunkční displej, rozhraní radiotelefonu, centrální komunikační jednotka
- F10 30A Pojistka ovládacího panelu klimatizace
- F11 10A Pojistka zapalovače
- F12 15A Pojistka zásuvky pro příslušenství
- F13 5A Relé, počítač vstřikování
- F14 5A Pojistka levého bočního světla, levého zadního světla, levé světelné tabule, konektoru přívěsu, UCH, audio systému, multifunkčního displeje
- F15 5A Pojistka pravého bočního světla, levého zadního světla, pravého světla tabule, konektoru přívěsu, přístrojové desky
- F16 10A Pojistka levého světlometu (potkávací světlo), spínač ovládání úhlu světlometů
- F17 10A Pojistka pravého světlometu (potkávací světlo)
- F18 10A Pojistka levého světlometu (dálkové světlo), přístrojová deska
- F19 10A Pojistka pravého světlometu (dálkové světlo)
- F20 10A Pojistka zadního mlhového světla, konektor přívěsu
- F21 15A Pojistka klaksonu
- F22 5A Pojistka vyhřívacích prvků pro vnější zrcátka
- F2320A Pojistka pro odmrazování pravého zadního skla
- F24 20A Pojistka pro odmrazování levého zadního skla
- F25 Nepoužívá se
- F26 Nepoužívá se
- F27 5A Pojistka relé odpružení
- F28 15A Pojistka tachografu, přístrojová deska, siréna alarmu, diagnostická zásuvka, senzor alarmu proti krádeži
- F29 10A Pojistka
F1 25 Autobus 9 míst: + Napájení baterie před přerušením baterie výstup topení F2 – Autobus 9 míst: nepoužívá se F3 25 Autobus 9 míst: Relé kondenzátoru F4 5 Autobus 9 míst: + Napájení baterie před přerušením baterie kontrola topení Relé A + Po zapnutí 1 b Není v použití C Rychlost ventilátoru prostoru pro cestující 4 D Přerušení nezávislého topení mi Vyhřívané čelní sklo a boční zrcátka R1 Autobus 9 míst: Klimatizace + napájení po zapnutí R2 Autobus 9 míst: Kondenzátor 720 Přerušení klimatizace 731 Vyhřívané čelní sklo Typ 2

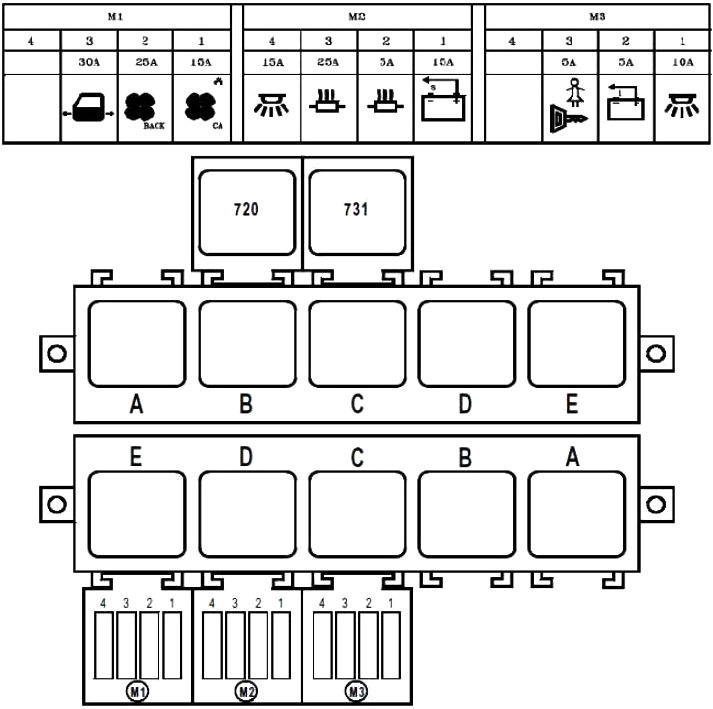

Schéma
Chráněné obvody
Modul 1 (M1) F1 15 Relé kondenzátoru F2 25 + Po relé zapalování 2 F3 30 Napájení elektrických dveří po přerušení baterie F4 – Není v použití Modul 2 (M2) F1 15 Relé přerušení baterie F2 5 + Napájení baterie před přerušením baterie kontrola topení F3 25 + Napájení baterie před přerušením baterie výstup topení F4 15 Signalizace světlem a na nohy + napájení baterie po přerušení baterie Modul 3 (M3) F1 10 + Napájení relé zapalování 2 (299-752) – elektrické dveře – osvětlení pro cestující – centrální zamykání F2 5 Havarijní zastavení – otevřený spínač F3 5 Zamykání zadních dveří + po zapnutí F4 – Není v použití Relé 720 Přerušení klimatizace Horní řada A + Po zapnutí 1 b Mlhovky C Rychlost ventilátoru prostoru pro cestující 4 D Přerušení nezávislého topení mi Vyhřívané čelní sklo a boční zrcátka Spodní řada A Přerušení baterie b Blokování přerušení baterie C + Po zapnutí 2 D Odpařovač mi Kondenzátor Pojistky baterie

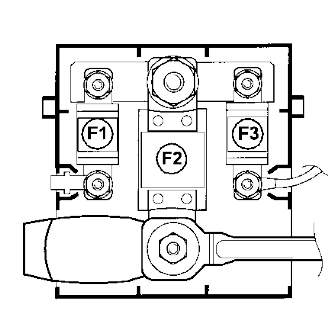

Tyto pojistky se nacházejí na pozitivním terminálu baterie.Schéma
- F1 40A Pojistková skříňka v prostoru pro cestující
- F2 – 400A – Napájení pojistkové skříňky obvodů výkonu, motorku startování, systému startování
- F3 – 40A – Pojistka relé výkonu počítače vstřikování
