Opel Astra F (1991-2002) – pojistková skříňka
Opel Astra F – schéma pojistek
Rok výroby: 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002.
Pojistka zapalovače cigaret (zásuvka napájení) v Opel Astra F je pojistka 20 v pojistkové skříňce.
Kabina

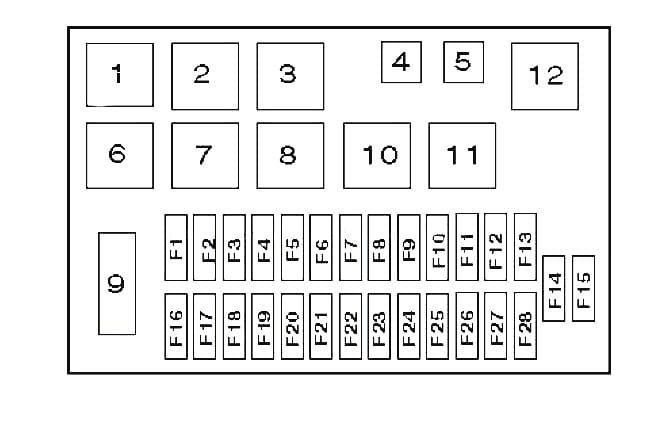

Hlavní pojistková skříňka
Nachází se pod palubní deskou na straně řidiče, za ochranným panelem.
| 1 | Relé vyhřívaného zrcátka |
| 2 | Relé – spínač směrových světel |
| 3 | Relé pro přerušovaný chod stěrače zadního skla |
| 4 | Relé světlometů mlhových světel |
| 5 | Relé světla mlhových světel zadních |
| 6 | Relé pro přerušovaný chod stěrače/ostřikovače předního skla |
| 7 | Relé vyhřívaného zadního okna |
| 8 | Světlomety pro akustický výstražný signál |
| 9 | Diagnostický konektor (DLC) |
| 10 | Relé motoru spínače sání vzduchu 1 (klimatizace) |
| 11 | Relé zpoždění stěračů světlometů |
| 12 | Relé motoru výdechu vzduchu 2 (klimatizace) |
| F1 | 20A Centrální zamykání |
| F2 | Palivové čerpadlo 20A |
| F3 | 30A Klakson;
Stěrač a ostřikovač předního skla; Zpoždění vypnutí stěračů; Motory stěračů předních a zadních; Ostřikovače světlometů. |
| F4 | 10A Světlomet levý – potkávací světla, elektrický světlomet – levý, kontrola světlometů |
| F5 | 10A Světlomet pravý – potkávací světla, elektrické ovládání světlometu – pravý, kontrola světlometů |
| F6 | 10A Systém kontroly automatické převodovky;
Systém kontroly ABS, ESP. |
| F7 | 10A Výstražný indikátor a akustický signál;
Zrcátka; Osvětlení prostoru pro cestující; Audio systém; Relé zadního odmrazovače; Ventilátor chladiče (naftový). |
| F8 | 20A Výstup konektoru elektrických zařízení přívěsu |
| F9 | 10A Světlomet zapnutý;
Palubní počítač; Denní světla. |
| F10 | 30A Elektrická okna;
Víko zavazadlového prostoru. |
| F11 | 10A Zadní mlhové světlo |
| F12 | 10A Dálkové světlo – levý světlomet |
| F13 | 10A Dálkové světlo – pravý světlomet |
| F14 | 30A Elektrický ohřívač, kontrola klimatizace |
| F15 | Ventilátor chladiče 30A |
| F 16 | 30A Vyhřívané zadní sklo |
| F17 | 20A Mlhová světla |
| F18 | 10A Levé poziční světla |
| F19 | 10A Osvětlení registrační značky;
Osvětlení přístrojové desky; Pravé poziční světla; Audio jednotka. |
| F20 | 20A Světla zpátečky;
Pojistka zapalovače cigaret; Vyhřívaná sedadla. |
| F21 | 30A Motor ventilátoru chladiče klimatizace;
Kontrola klimatizace. |
| F22 | Elektrická okna 30A |
| F23 | Ostřikovače světlometů 30A |
| F24 | 20A Palubní počítač;
Směrová světla; Výstražná světla; Audio systém; Vnitřní světla; Hodiny; Výstražná světla; Osvětlení a lampa zavazadlového prostoru. |
| F25 | 10A Elektronická řídicí jednotka pro automatickou převodovku |
| F26 | Ventilátor chladiče 30A – Diesel |
| F27 | 10A Denní světla |
| F28 | 15A Brzdová světla, směrová světla;
ABS; Výstražná světla. |
Na zadní straně pojistkové skříňky se mohou nacházet: pojistka ventilátoru chlazení, relé motoru pro startování, pojistka ventilátoru topení.
Dodatečná skříňka
Na pravé straně pod palubní deskou se mohou nacházet samostatné řídicí jednotky:
- Elektronická řídicí jednotka pro centrální zamykání
- Elektronická řídicí jednotka pro alarm proti krádeži
- Elektronická řídicí jednotka motoru
- Relé palivového čerpadla
Motorový prostor

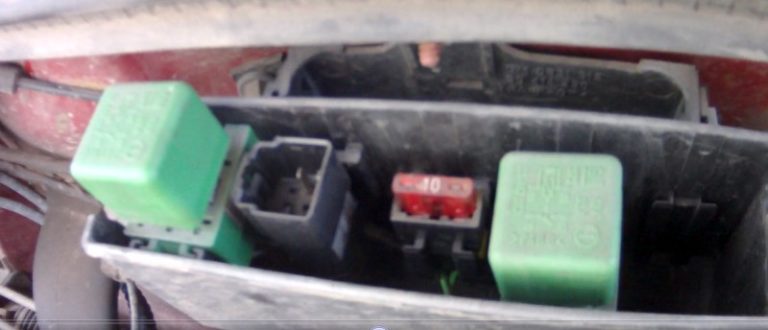

Montážní blok se nachází na zadní straně motorového prostoru
Typ 1
- Relé motoru ventilátoru kondenzátoru klimatizace 1
- Relé motoru ventilátoru kondenzátoru klimatizace 2
- Relé motoru ventilátoru chlazení
- Relé ventilátoru kondenzátoru klimatizace 3
Typ 2
- Pojistka ostřikovače světlometů
- Relé ostřikovačů světlometů
- Relé klaksonu
- Pojistka klaksonu
Typ 3
| 1 | Relé elektromagnetického kompresoru klimatizace |
| 2 | Relé motoru ventilátoru kondenzátoru klimatizace — naftový |
| 3 | Relé klaksonu |
| 4 | Relé motoru ventilátoru chlazení |
| F1 | (30A) Klakson |
| F2 | (10A) Spínač kompresoru klimatizace |
Samostatně, na pravé straně, se dá lokalizovat řídicí jednotka elektronického systému ABS.
