Audi TT FV/8S (2015-2020) – pojistková skříňka
V tomto článku najdeš diagramy pojistkové skříňky Audi TT FV/8S (2015–2020), získáš informace o poloze panelů pojistek v autě a naučíš se přiřazení každé pojistky (rozložení pojistek).
Audi TT FV/8S (2015-2020) – schéma pojistkové skříňky
Rok výroby: 2015, 2016, 2017, 2018, 2019, 2020.
Poloha pojistkové skříňky
Kabina

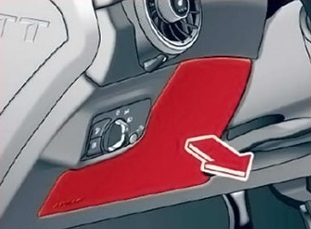

Panel pojistek se nachází za krytem nalevo od volantu.

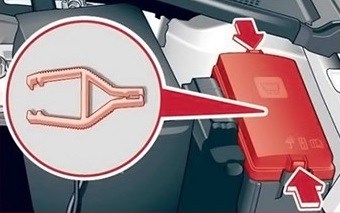

Motor
Schémata pojistkové skříňky

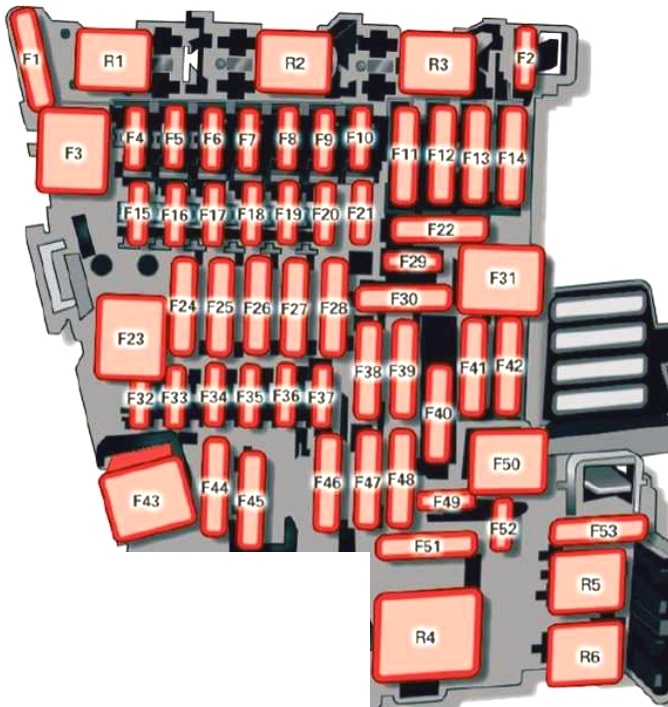

Pojistková skříňka v kabině
Přiřazení pojistek na přístrojové desce
| Č. | Popis |
|---|---|
| Č. | Popis |
| F1 | 2016-2018:
Modul řízení výkonu (Roadster); 2019: Nepoužívá se. |
| F2 | 2016-2018:
Modul řízení výkonu (Roadster); 2019: Nepoužívá se. |
| F3 | 2016-2018:
Modul řízení ESC; 2019: Nepoužívá se. |
| F4 | Centrální procesor (MIB-2) |
| F5 | Brána (diagnostika) |
| F6 | 2016-2017:
Systém varování proti krádeži; 2018-2019: Řadicí páka (automatická převodovka). |
| F7 | 2016-2017:
Klimatizace; Řadicí páka (automatická převodovka); Stacionární vytápění; Relé vytápění zadního okna; 2018-2019: Ovládání klimatizačního systému; Odmlžovač zadního okna; Monitorování tlaku v pneumatikách. |
| F8 | 2016-2017:
Diagnostika; Spínač elektrické parkovací brzdy; Spínač světla; Senzor deště a světla; Vnitřní osvětlení; 2018-2019: Spínač elektromechanické parkovací brzdy; Spínač světla; Senzor deště a světla; Vnitřní osvětlení; Diagnostický konektor; Elektronika střechy. |
| F9 | Modul spínače sloupku řízení |
| F10 | 2016-2018:
Displej; 2019: Poloha vozidel. |
| F11 | 2016-2018:
Haldex spojka; 2019: Spojka pohonu všech kol; Modul řízení elektrického systému vozidla na levé straně |
| F12 | Oblast MMI (komponenty Infotainment) |
| F13 | 2016-2018:
Modul adaptivního řízení ventilů; 2019: Nepoužívá se. |
| F14 | Ventilátor klimatizačního systému |
| F15 | Elektronická blokace sloupku řízení |
| F 16 | Komponenty MMI;
Mikrofon bezpečnostního pásu (Roadster). |
| F17 | Přístrojová deska |
| F18 | Zadní kamera |
| F19 | Modul řízení systému pohodlného klíče |
| F20 | Nastavení výkonu bederního podporného systému |
| F22 | Vytápění horní kabiny (krk) na straně předního spolujezdce (Roadster) |
| F23 | 2016-2017:
Osvětlení vnějšího pravého; Palubní počítač (vpravo); 2018-2019: Nepoužívá se. |
| F24 | 2016-2017:
Nepoužívá se; 2018-2019: Modul řízení elektrického systému vozidla na pravé straně. |
| Č. | Popis |
|---|---|
| F25 | Boční dveře/dveře na straně řidiče (například elektrická okna) |
| F26 | Vyhřívání sedadla |
| F27 | 2016-2017:
Nepoužíváno; 2018: Modul řízení elektrického systému vozidla. |
| F28 | Port AMI High media |
| F29 | 2016-2017:
Palubní počítač; 2018: Modul řízení elektrického systému vozidla. |
| F31 | 2016-2017:
Palubní počítač na levé straně; 2018: Modul řízení elektrického systému vozidla na levé straně; 2019: Nepoužíváno |
| F32 | Systémy asistence řidiče |
| F33 | Airbag |
| F34 | 2016-2018:
Relé zásuvky; Interní zvuk; Spínač couvacího světla; Senzor teploty; Senzor hladiny oleje; 2019: Zásuvka, interní zvuk; Spínač zadního světla; Senzor teploty; Senzor hladiny oleje; Vyhřívání krku; Mechanismus otevírání dveří garáže. |
| F35 | 2016-2018:
Diagnostika; Systém řízení průtoku světlometů; Senzor kvality vzduchu; Automatické ztmavení zrcadla; 2019: Diagnostika; řízení průtoku světlometů; Senzor kvality vzduchu; Automatické ztmavení zrcadla; Modul spínače centrálního přístrojového panelu. |
| F36 | Světlo odbočení vpravo / LED projektor vpravo |
| F37 | Světlo odbočení vlevo / LED projektor vlevo |
| F38 | Modul řízení motoru, modul řízení ESC |
| F39 | Boční dveře dveří/pasažér přední (například elektrická okna) |
| F40 | Zapalovač, zásuvky |
| F41 | 2016-2018:
Relé SCR a dodávková jednotka; 2019: Diagnostika nádrže na palivo. |
| F42 | Oblast centrálního zamykání |
| F43 | 2016-2018:
Palubní počítač; 2019: Nepoužíváno. |
| F44 | 2016-2017:
Nepoužíváno; 2018-2019: Modul řízení spojky pohonu všech kol. |
| F45 | Elektricky nastavitelné sedadlo na straně řidiče |
| F46 | Vyhřívání horní kabiny na straně řidiče (Roadster) |
| F49 | Startování, senzor spojky |
| F50 | 2016-2017:
Ventily ESC; 2018-2019: Nepoužíváno. |
| F52 | 2016-2018:
Nepoužíváno; 2019: Modul řízení pro kontrolu odpružení. |
| F53 | Odmlžovač zadního okna |

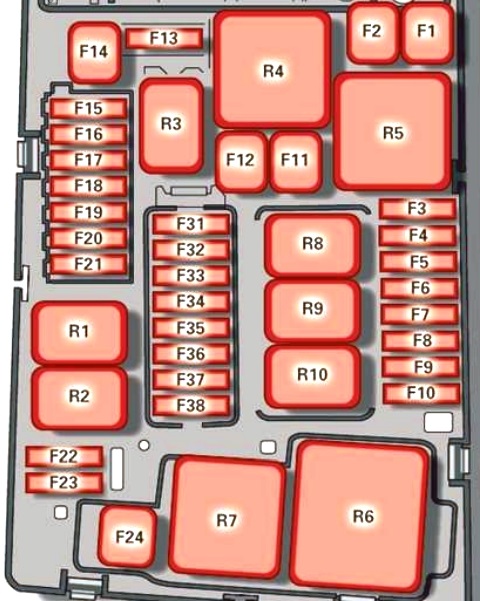

Pojistková skříňka v motorovém prostoru
Přiřazení pojistek v motorovém prostoru
| Č. | Popis |
|---|---|
| Č. | Popis |
| F1 | Modul řízení ESC |
| F2 | Modul řízení ESC |
| F3 | Modul řízení motoru |
| F4 | Chlazení motoru;
Prvky motoru; Relé pomocné cívky ohřívače (1+2); Relé čerpadla sekundárního vstřikování vzduchu. |
| F5 | Prvky motoru, systém nádrží |
| F6 | Senzor brzdového světla |
| F7 | Prvky motoru |
| F8 | Senzor kyslíku |
| F9 | 2016-2018:
Prvky motoru; Výfuková klapka; Modul řízení času zapalování; 2019: Prvky motoru; Výfuková klapka. |
| F10 | Vstřikovače paliva;
Modul řízení paliva. |
| F11 | 2016-2018:
Pomocný ohřívač 2; 2019: Nepoužívá se. |
| F12 | 2016-2018:
Pomocný ohřívač 3; 2019: Nepoužívá se. |
| F13 | 2016-2018:
Modul řízení automatické převodovky; 2019: Čerpadlo převodového oleje. |
| Č. | Popis |
|---|---|
| F14 | 2016-2017:
Nepoužito; 2018-2019: Zapalování (5 válců). |
| F15 | Klaksón |
| F 16 | Cívka zapalování |
| F17 | 2016-2018:
Modul kontroly ESC; Modul kontroly motoru; 2019: Tichý. |
| F18 | 2016-2018:
Terminál 30 (referenční napětí); 2019: Diagnostické rozhraní; Monitorování baterie; Anténa pro otevírání garážových dveří |
| F19 | Stěrače |
| F20 | 2016-2018:
Klaksón; 2019: Antivandalismus systém upozornění |
| F21 | 2016-2018:
Nepoužito; 2019: Modul kontroly automatické převodovky. |
| F22 | Diagnostika terminálu 50 |
| F23 | Startování |
| F24 | Pomocné vytápění 1 |
| F31 | 2016-2017:
Nepoužito; 2018-2019: Prvky motoru (5 válců). |
| F32 | 2016-2018:
LED světlomety; 2019: Nepoužito. |
| F33 | 2016-2017:
Nepoužito; 2018: Čerpadlo převodového oleje; 2019: Nepoužito. |
