Audi A2 (1999-2005) – pojistková skříňka
Audi A2 (1999-2005) – schéma pojistek
Rok výroby: 1999, 2000, 2001, 2002, 2003, 2004, 2005.
Pojistka zapalovače cigaret (zásuvka napájení) v Audi A2 (1999-2005) je pojistka 11 a 12 v pojistkové skříňce blízko předního sedadla vlevo.
Poloha pojistek
1 – Hlavní pojistka 150 A 2 – Podpora relé (9 bodů) 3 – Pojistková skříňka
4 – Podpora relé (6+6 bodů)

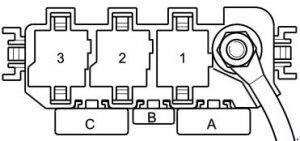

5 – Podpora relé (3 body)
6 – Připojovací bod, sloupec A, vlevo
7 – Připojovací bod, sloupec, vpravo
Schéma pojistek
Hlavní pojistka
| Číslo |
Ampér [A] |
Popis |
| S88 | 150 A | Pojistka a pás |

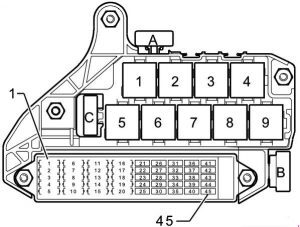

Podpora relé (9 bodů)
| Nr | Popis | Ampér [A] |
| A | Multifunkční pojistka volantu (S326) | 1 |
| B | Dodatečná pojistka pro ohřívač (S126) | 60 |
| C | Pojistka ovládací skupiny ventilátoru ohřívače (S142) | 40 |
| 1 | Řídicí jednotka s displejem na přístrojové desce | 10 |
| 2 | Navigační rozhraní;
Stabilizátor napětí rádia 2; Řídicí jednotka výběru antény; Ovládání elektroniky servisu; Navigace/Tuner TV; Zesilovač. |
20 |
| 3 | Stabilizátor napětí | 20 |
| 4 | Ventilátor ohřívání;
Termální spínač. |
20 |
| 6 | Stěrače – režim přerušovaného chodu;
Spínač čerpadla ostřikovače. |
25 |
| 7 | Relé nouzových světel | 15 |
| 8 | Relé dvoutónového zvukového klaksonu;
Ovladač žaluzie posuvné střechy. |
25 |
| 10 | U zásuvky přívěsu | 30 |
| 11 | U 12 V | 20 |
| 12 | Zapalovač cigaret | 15 |
| 13 | Regulátor sedadla řidiče a pasažéra;
Přední vyhřívaná sedadla. |
15 |
| 14 | Relé s nízkým tepelným výkonem | 30 |
| 14 | Řídicí jednotka ohřívače | 20 |
| 15 | Klimatronic;
Vyhřívání zadního skla. |
30 |
| 16 | Spínač ventilátoru čerstvého vzduchu;
Řídicí jednotka ventilátoru čerstvého vzduchu. |
30 |
| 18 | Čerpadlo paliva (čerpadlo napájení) | 20 |
| 19 | Ohřívač lambda sondy za katalyzátorem;
Elektromagnetický ventil 1 (impuls); Filtrační systém s aktivním uhlím; Ovladač senzoru NOx. |
20 |
| 20 | Řídicí jednotka 4LV (vstřikovací systém);
Zapalovací cívka (od 1 do 4) s výstupním stupněm. |
20 |
| 22 | Žárovka s dvojitým vláknem světlometů, levá | 10 |
| 23 | Jednotka upozornění na kontrolu žárovky
Řídicí motor úhlu světlometů, pravá; Žárovka s dvojitým vláknem světlometů, pravá. |
15 |
| 24 | Jednotka upozornění na kontrolu žárovek;
Řídicí motor úhlu světla potkávacího světla, levá; Žárovka s dvojitým vláknem pro světlomety, levá. |
15 |
| 25 | Ovladač elektroniky servisu mobilního telefonu;
Řídicí jednotka telefonní/telematická; Zesilovač antény, mobilní telefon. |
5 |
| 26 | Jednotka upozornění na kontrolu žárovek;
Žárovka zadní, pravá; Boční žárovka, pravá; |
5 |
| 27 | Jednotka upozornění na kontrolu žárovek;
Žárovka zadní, vlevo; Žárovka boční, vlevo. |
5 |
| 28 | Diagnostický připojovací bod | 10 |
| 29 | Diagnostický připojovací bod;
Spínač světel couvání. |
15 |
| 30 | Spínač brzdových světel | 10 |
| 31 | Spínač brzdového světla;
Topný prvek (ventil pro odvodnění bloku) (motor MPI, naftový motor); Měřicí přístroj hmotnosti vzduchu; Měřicí přístroj nízké tepelné energie; Relé vysoké tepelné energie; Spínač systému tempomatu; Jednotka řízení ventilátoru chladiče; Dodatečná jednotka řízení vytápění vzduchu Dodatečná jednotka řízení vytápění vzduchu Ventil pro recirkulaci výfukových plynů. |
10 |
| 32 | Osvětlení prostoru odkládací schránky;
Osvětlení registrační značky, vlevo; Osvětlení registrační značky, vpravo. |
10 |
| 33 | Topný prvek, tryska stěrače vlevo;
Topný prvek, tryska stěrače vpravo. |
5 |
| 34 | Relé nouzových světel | 10 |
| 35 | Žárovka zadní levá pro mlhu;
Spínač předních a zadních mlhových světel. |
15 |
| 36 | Klaksón systému proti krádeži;
Klimatizace; Jednotka řízení a displej Climatronic; Topné relé zadního okna; Spínač dálkového uvolnění víčka nádrže; Spínač vnitřního monitoru; Centrální řídicí systém komfortu. |
10 |
| 37 | Systém navigace s jednotkou řízení CD přehrávače;
Jednotka řízení parkovací asistence. |
10 |
| 38 | Automatické vnitřní zrcátko proti oslnění | 10 |
| 38 | Ventil pro regulaci kompresoru, systém klimatizace;
Topné relé zadního okna; Spínač ventilu pro recirkulaci čerstvého vzduchu; Kontrolér elektroniky řízení, navigace; Jednotka elektronického řízení manuální převodovky; Jednotka řízení parkovací asistence; Asistence řízení; Systém navigace s jednotkou řízení CD přehrávače; Jednotka telefonické/telematické kontroly; Kontrolér zámku pro vyjmutí klíče zapalování; Tlačítko dodatečného vytápění (ECON); Spínač světla upozornění. |
10 |
| 39 | Jednotka řízení dveří, přední strana pro cestující;
Skupina řízení dveří, zadní pravá. |
10 |
| 40 | Žárovka upozornění systému kontroly trakce;
Spínač systému kontroly trakce; ABS s jednotkou řízení EDL; Vysílač úhlu řízení. |
10 |
| 41 | Kontrolér dveří, strana řidiče;
Skupina řízení dveří, levá zadní strana. |
10 |
| 42 | Ultrazvukový alarm proti krádeži | 10 |
| 43 | Jednotka elektronického řízení manuální převodovky | 10 |
| 44 | Elektromagnetický ventil zapalování s blokováním klíče;
Jednotka elektronického řízení manuální převodovky; Kontrolér světla upozornění na nouzovou brzdu; Jednotka řízení zámku zapalování. |
10 |
| 45 | Vstřikovač, válec 1;
Vstřikovač, válec 2; Vstřikovač, válec 3; Vstřikovač, válec 4; Topný prvek (ventil pro odvodnění bloku) (motor FSI); Ventil pro regulaci tlaku paliva; Ventil pro regulaci distribuce vačkového hřídele ventilů sání -1-; Ventil pro dávkování paliva; Ventil pro regulaci průtoku vzduchu ventilu vstupu sběrného potrubí paliva; Termostat chlazení motoru. |
15 |
| Relé | ||
| 1 | Relé spínače zatížení (J511) | |
| 4 | Relé vysoké tepelné energie (J360) | |
| 5 | Relé s dvojitým tónem (J4) | |
| 6 | Jednotka upozornění na kontrolu žárovek (K41) | |
| 7 | Jednotka upozornění na kontrolu žárovek (K41) | |
| 8 | Relé nízké tepelné energie (J359) | |
| 9 | Relé pro vybití kontaktu X (J59) | |

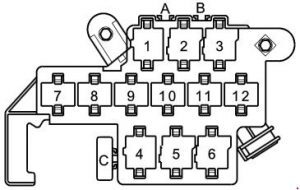

Podpora relé (6+6 bodů)
| Č. | Popis | |
| 1* | Blokování motorku startování a relé světla couvání (J226) | |
| 2 | Relé stěračů a automatických ostřikovačů (J31) | |
| 3 | Relé stěračů a automatických ostřikovačů (J31) | |
| 4* | Relé hydraulické pumpy převodovky (J510) | |
| 5* | Modul řízení blokování zapalování (J557) | |
| 5** | Relé palivové pumpy (J17) | |
| 6* | Tlačítko zapalování řídicí jednotky Allock (J557) | |
| Č. | Popis | Ampéráž [A] |
| A | Pojistka relé hydraulické pumpy (S279) | 20 |
| C | Pojistka řídicí jednotky ABS 1 (S123) | 60 |
Podpora relé (3 body)
| Č. | Popis | Ampéráže [A] |
| A* | Pojistka pásková pro žhaviče (motor) (S39) | 40 |
| A** | Pojistka řídicí jednotky motoru (S102) | 30 |
| A*** | Pojistka pásková pro žhaviče (motor) (S39) | 60 |
| B* | Pojistka řídicí jednotky motoru (S102) | 10 |
| B** | Pojistka měřicího senzoru hmotnosti vzduchu (S74) | 5 |
| B*** | Pojistka řídicí jednotky motoru (S102) | 10 |
| C | Pojistka -1 – (30) (asistence při řízení) (S204) | 80 |
| Relé | ||
| 1* | Terminál 30 relé napájení (J317) | |
| 1** | Relé napájení Motronic (J271) | |
| 1*** | Relé žhavicích svíček (J52) | |
| 2* | Automatická řídicí jednotka doby zapalování (J179) | |
| 2*** | Terminál 30 relé napájení (J317) | |

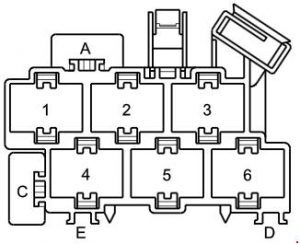

Připojovací bod, sloupec A, vlevo
| Č. | Popis | Ampéráže [A] |
| A | Elektrická pojistka s pojistkou
jednoduchou (vpředu) (S37) |
30 |
| C | Pojistka pro nastavení sedadla
(bederní opora) (S45) |
10 |

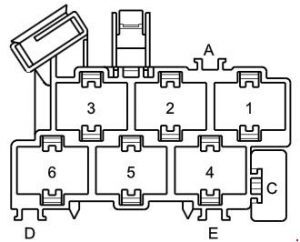

Připojovací bod, sloupec A, vpravo
| Č. | Popis | Ampéráž [A] |
|
C |
Pojistka elektrická jednotná 2 (zadní) (S280) |
30 |
