Audi A6 C6 (2004-2011) – pojistková skříňka
V tomto článku najdeš diagramy pojistkové skříňky Audi A6 C6 (2004–2011), získáš informace o poloze panelů pojistek v autě a naučíš se přiřazení každé pojistky (rozložení pojistek).
Audi A6 C6 (2004-2011) – schéma pojistek
Rok výroby: 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011.
Audi A6 C6 je třetí generace tohoto modelu. Vozidlo bylo navrženo italským Walterem de’Silva. A6 C6 je podobné vzhledem svému předchůdci, ale je o něco delší. Nejvýraznější charakteristikou tohoto modelu je nový vzhled mřížky.
Pojistka zapalovače cigaret (zásuvka napájení) v Audi A6 C6 (2004-2011) je pojistka 2 v rozvodu pojistek (strana spolujezdce palubní desky).
Audi A6 C6 (2004-2011) má 3 polohy pojistek. Dvě v palubní desce, na straně spolujezdce a řidiče, a jedna v zavazadlovém prostoru.
Rozvod pojistek na straně řidiče palubní desky – pojistky audi a6 c6
Abys se dostal k rozvodu pojistek umístěnému na straně řidiče palubní desky, otevři dveře řidiče a odstraň plastovou sponu (A) z uzamykacího prvku na předním víku.
Na víku vlevo od palubní desky se nachází plastová spona (A), která může být použita k vyjímání pojistek. Klika (B) slouží k nouzovému ovládání elektrického střešního okna. Na obou víkách palubní desky je také přítomna etiketa s diagramem pojistek (C) pro příslušný rozvod pojistek.

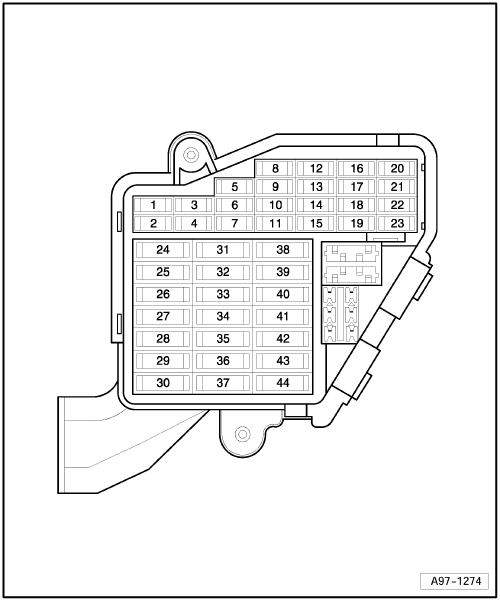

Audi A6 C6 – Schéma rozvodu pojistek – strana řidiče palubní desky
| Číslo | Popis | Amperáž [A] |
| 1 | Nepoužívá se | – |
| 2 | Nepoužívá se | – |
| 3 | Řízení motoru | 5 |
| 4 | Senzor hladiny oleje;
Osvětlení registrační značky. |
5 |
| 5 | Klimatizace;
Systém monitorování tlaku pneumatik. |
5 |
| 6 | Elektronický stabilizační program (ESP);
Senzor spojky. |
5 |
| 7 | Diagnostický konektor | 5 |
| 8 | Řídicí jednotka Homelink | 5 |
| 9 | Vnitřní zrcátko
s funkcí automatického ztmavení. |
5 |
| 10 | Adaptivní tempomat | 5 |
| 11 | Nepoužívá se | – |
| 12 | Diagnostický konektor | 10 |
| 13 | Spínač sloupku řízení | 10 |
| 14 | Spínač brzdových světel;
2009-2011: Nepoužívá se |
– |
| 15 | Sada směrových světel;
Modul řízení Gateway. |
10 |
| 16 | Telefon, mobilní telefon | 5 |
| 17 | Elektronický stabilizační program (ESP) | 10 |
| 18 | Elektronika světlometu (levého) | 5 |
| 19 | Senzor deště | 5 |
| 20 | Vyhřívané trysky ostřikovače | 5 |
| 21 | Nastavení sedadla (řidič) | 10 |
| 22 | Displej MMI | 5 |
| 23 | Brzda parkovací elektromechanická | 5 |
| 24 | Nepoužívá se | – |
| 25 | Nepoužívá se | – |
| 26 | Nepoužívá se | – |
| 27 | Nepoužívá se | – |
| 28 | Nepoužívá se | – |
| 29 | Nepoužívá se | – |
| 30 | Nepoužívá se | – |
| 31 | Spínač světel zpátečky;
Převodovka; Prvky motoru. |
15 |
| 32 | Inteligentní kontrolér modulu výkonu;
Osvětlení prostoru pro nohy; Přední světlomety; Klaksón; Systém stěrače; Elektricky nastavitelný volant. |
30 |
| 33 | Inteligentní kontrolér modulu výkonu
(světla na levé straně). |
25 |
| 34 | Inteligentní kontrolér modulu výkonu
(světla na pravé straně). |
25 |
| 35 | Nepoužívá se | – |
| 36 | Ostřikovač světlometů | 30 |
| 37 | Elektronický stabilizační systém (ESP) | 25 |
| 38 | Systém stěrače | 30 |
| 39 | Kontrolní modul dveří na levé straně | 15 |
| 40 | Klaksón | 25 |
| 41 | Ventilátor topení | 40 |
| 42 | Elektronická blokace
zapalování kontrolního modulu; Elektricky nastavitelný volant. |
30 |
| 43 | Stěrač zadního okna (Avant) | 15 |
| 44 | Otevření elektrických oken
(levá strana) |
35 |
Quadro relè – audi a6 c6 schéma pojistek
Nachází se pod přístrojovou deskou, vlevo od volantu.
Účel
| A | Pojistka řídicí jednotky ABS 1 -S123- (40A) |
| b | Rezervní |
| C | Rezervní |
| D | Rezervní |
| 1 | Relé napájení (svorka 15) -J329- |
| 2 | Relé stěrače světlometů -J39- |
| 3 | Rezervní |
| 4 | Relé startování -J53- |
| 5 | Relé napájení (svorka 75x) -J694- (do 04.2005) |
| 6 | Relé startování 2 -J695- |
| 7 | Relé signálu -J4- |
| 7 | Relé napětí napájení (svorka 75x) -J694- (od 05.2005) |
| 8 | Rezervní |
| 9 | Rezervní |
O Audi A6 C6 (2004-2011)
Audi A6 C6, vyráběné v letech 2004 až 2011, je známé svou elegancí a technologickou vyspělostí. Tento model nabízí širokou škálu motorových možností, včetně benzinových a dieselových motorů, které poskytují různé úrovně výkonu a efektivity. Audi A6 C6 se vyznačuje komfortním interiérem, pokročilými bezpečnostními prvky a kvalitním zpracováním, což z něj činí oblíbenou volbu mezi řidiči, kteří hledají spolehlivost a luxus v jednom. Vozidlo je také vybaveno moderními technologiemi, jako je navigační systém a pokročilé audio systémy, které zvyšují pohodlí a zážitek z jízdy.
Schéma pojistkové skříňky Audi A6 C6
Tato stránka zobrazuje schéma pojistkové skříňky pro model Audi A6 C6, která je nezbytná pro správnou údržbu a řešení problémů s elektrickým systémem vozidla. Pojistková skříňka se v tomto modelu obvykle nachází na dvou místech: v interiéru pod přístrojovou deskou na straně řidiče a v motorovém prostoru. Na schématu jsou zobrazena čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Při výměně pojistek je důležité vždy použít náhrady se stejnou ampérovou hodnotou, aby se předešlo poškození elektrického systému. Pojistková skříňka je klíčovým prvkem pro bezpečný a efektivní provoz vozidla, proto je důležité mít přehled o její konfiguraci.
