Audi 100 C3 (1989-1991) – pojistková skříňka
V tomto článku najdeš diagramy pojistkové skříňky Audi 100 C3 (1989–1991), získáš informace o poloze panelů pojistek uvnitř auta a naučíš se přiřazení každé pojistky (rozložení pojistek).

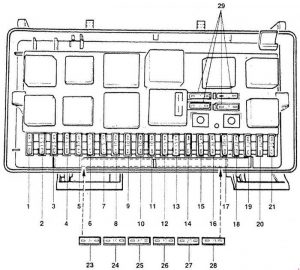

Audi 100 C3 (1989-1991) – schéma pojistky
Rok výroby: 1989, 1990, 1991.
Pojistka zapalovače cigaret (zásuvka napájení) v Audi 100 C3 (1989-1991) je pojistka 4 ve schématu pojistek
Pojistky
| Č. |
[A] |
Popis |
| 1 | 15 | Mlhová světla, zadní mlhová světla |
| 2 | 15 | Nouzové světlo |
| 3 | 25 | Klaksón, brzdová světla |
| 4 | 15 | Světla na čtení, zavazadlový prostor, zapalovač cigaret , vnitřní osvětlení, zrcátko na líčení, palubní počítač |
| 5 | 30 | Nepoužívá se |
| 6 | 5 | Boční směrovky, poziční světla, pravá |
| 7 | 5 | Boční směrovka, poziční světla, levá |
| 8 | 10 | Světlomet potkávací, směrovka |
| 9 | 10 | Světlomet potkávací levý |
| 10 | 10 | Světlomet dálkový, světlomet pravý |
| 11 | 10 | Světlomet dálkový, světlomet levý |
| 12 | 15 | Přístrojová deska, couvací světla, tempomat, elektronický termický spínač |
| 13 | 15 | Palivové čerpadlo |
| 14 | 5 | Odkládací schránka, motorový prostor, osvětlení registrační značky |
| 15 | 25 | Stěrače |
| 16 | 30 | Topné prvky zadního okna, topné prvky vnějšího zrcátka |
| 17 | 30 | Ventilátor čerstvého vzduchu |
| 18 | 5 | Třetí stěrač (kombi) |
| 19 | 10 | Centrální zamykání a řídicí jednotka vstřikování paliva 100, 100 Quattro |
| 20 | 30 | Vyhřívaná sedadla s funkcí Memory Seat |
| 21 | 25 | Nepoužívá se |
| 22 | – | Nepoužívá se |
| 23 | 30 | Nepoužívá se |
| 24 | 10 | Nepoužívá se |
| 25 | 30 | Elektrická sedadla s pamětí, sedadlo pro cestujícího |
| 26 | 5 | Auto-Check, elektricky nastavitelná zrcátka, kontrola paměti sedadla řidiče |
| 27 | 10 | Řídicí jednotka zapalování 100, 100 Quattro |
| 28 | 15 | Kontrolér vstřikování paliva II |
| 29 | – | Náhradní pojistky |

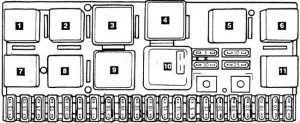

| Číslo | Popis |
| 1 | otevřeno |
| 2 | Ventilátor chladiče (úroveň 2) |
| 3 | Modely 100 – výstup ventilátoru chlazení chladiče Modely 200 – ventilátor chlazení chladiče (úroveň 1) |
| 4 | Nepoužívá se |
| 5 | Relé snížení zatížení |
| 6 | Nepoužívá se |
| 7 | Klaksón |
| 8 | Relé proti krádeži |
| 9 | Stříkací tryska / stěrač s intervalovým chodem |
| 10 | Palivové čerpadlo |
| 11 | Relé klimatizace |

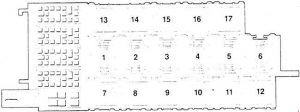

Panel pomocného relé
| Č. |
Popis |
| 1 | Není použito |
| 2 | Řídicí jednotka rádia pro upozornění na bezpečnostní pás / světlo polohy |
| 3 | Řídicí jednotka zpoždění vnitřního osvětlení |
| 4 | Není použito |
| 5 | Kontrolér předních světel |
| 6 | Není použito |
| 7 | Relé ventilátoru chladiče třetího stupně |
| 8 | Relé kombinované ABS |
| 9 | Relé intenzivního ostřikovače |
| 10 | Kontrolér ovládání oken |
| 11 | Kontrolér ovládání oken |
| 12 | Relé zadního stěrače |
| 13 | Není použito |
| 14 | Automatický spínač pro okna |
| 15 | Relé vyhřívaného sedadla řidiče |
| 16 | Relé vyhřívaného sedadla spolujezdce |
| 17 | Není použito |
O Audi 100 C3 (1989-1991)
Audi 100 C3, vyráběné v letech 1989 až 1991, je známé svou spolehlivostí a komfortem. Tento model patří do třetí generace Audi 100 a nabízí různé možnosti motorizace, včetně benzínových a dieselových motorů. Mezi populární motory patří 2.0litrový benzínový motor a 2.5litrový dieselový motor, které poskytují vyvážený výkon a efektivitu. Audi 100 C3 se vyznačuje aerodynamickým designem a kvalitním zpracováním interiéru, což z něj činí oblíbenou volbu mezi řidiči, kteří hledají spolehlivé a pohodlné vozidlo na dlouhé cesty.
Schéma pojistkové skříňky Audi 100 C3
Tato stránka zobrazuje schéma pojistkové skříňky pro Audi 100 C3, která je nezbytná pro správnou údržbu a opravy vozidla. Pojistková skříňka se v tomto modelu obvykle nachází v prostoru motoru a v interiéru pod přístrojovou deskou. Na schématu jsou zobrazena čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrického systému. Pojistková skříňka je klíčovým prvkem pro bezpečnost a funkčnost vozidla, proto je důležité mít přehled o její konfiguraci a správném použití.
