Audi 80 B3 (1986-1991) – pojistková skříňka
V tomto článku najdeš diagramy pojistkové skříňky Audi 80 B3 (1986–1991), získáš informace o poloze panelů pojistek uvnitř auta a naučíš se přiřazení každé pojistky (rozložení pojistek).

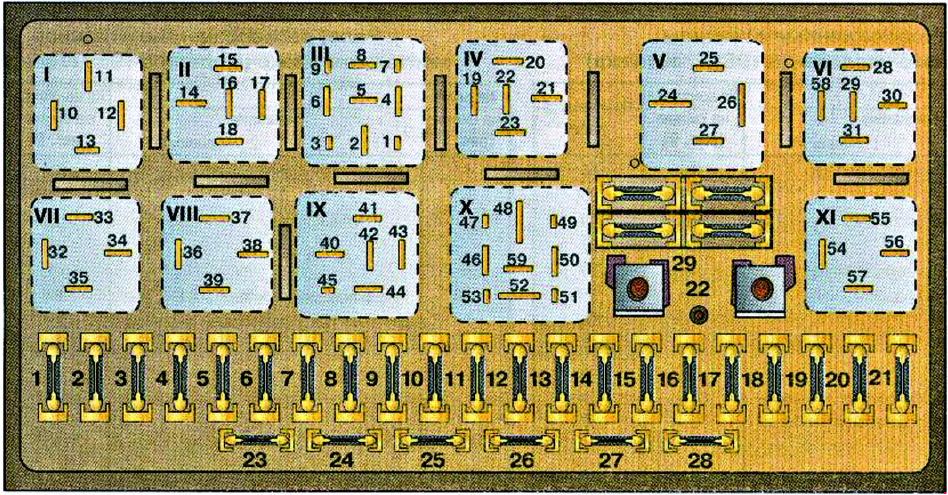

Audi 80 B3 (1986-1991) – schéma pojistky
Rok výroby: 1986, 1987, 1988, 1989, 1990, 1991.
Pojistka zapalovače cigaret (zásuvka napájení) v Audi 80 B3 (1986-1991) je pojistka 4 v rozvodu pojistek
| Číslo |
Popis |
Ampéráž [A] |
| 1 |
Světlomety mlhové, zadní světlo mlhové
|
15 |
| 2 |
Světlomety nouzové
|
15 |
| 3 |
Klaksón;
Stop světla.
|
25 |
| 4 |
Čtecí světla;
Zavazadlový prostor;
Zapalovač pro cigarety;
Vnitřní osvětlení;
Zrcadlo na líčení;
Palubní počítač;
Rádio;
Hodiny;
Automatická klimatizace;
Alarmový systém.
|
15 |
| 5 |
Ventilátor chlazení chladiče
|
30 |
| 6 |
Boční směrovky, parkovací světla, vpravo
|
5 |
| 7 |
Boční směrovky, parkovací světla, vlevo
|
5 |
| 8 |
Hlavní světlomet, pravý, dálková světla
|
10 |
| 9 |
Hlavní světlomet, levý, dálková světla
|
10 |
| 10 |
Světla potkávací, vpravo
|
10 |
| 11 |
Světla potkávací, vlevo
|
10 |
| 12 |
Sada směrovek;
Světla couvání;
Auto-Check;
Tempomat;
ABS;
Palubní počítač;
Uzávěrky diferenciálu;
Elektronický teplotní spínač;
Řídicí jednotka ventilu regulace;
Řídicí jednotka provozu ventilátoru chlazení chladiče.
|
15 |
| 13 |
Palivové čerpadlo;
Regulátor topení.
|
15 |
| 14 |
Zásuvka;
Prostor motoru;
Světla registrační značky.
|
5 |
| 15 |
Stěrače čelního skla;
Tepelný spínač;
Ventilátor chlazení chladiče;
Směrovky;
Tlakový spínač klimatizačního systému.
|
25 |
| 16 |
Topení zadního okna;
Topení vnějšího zrcátka.
|
30 |
| 17 |
Ventilátor čerstvého vzduchu;
Klimatizace.
|
30 |
| 18 |
Elektrická zrcátka;
Stěrač zadního okna (Coupe). |
5 |
| 19 |
Centrální zamykání, systém vyhřívání zamykání
|
10 |
| 20 |
Ventilátor chlazení chladiče (krok 1);
Chlazení chladiče po práci.
|
30 |
| 21 |
Diagnostika
|
10 |
| 21 |
Zapalovač cigaret zadní
|
25 |
| 22 |
Nepoužíváno
|
– |
| 23 |
Elektrická sedadla s pamětí;
Elektrické sedadlo.
|
30 |
| 24 |
Kontrola motoru I
|
10 |
| 25 |
Vyhřívaná sedadla
|
30 |
| 26 |
Denní světla (Kanada)
|
5 |
| 27 | Kontrola motoru I (od září 1987) | 10 |
| 28 |
Kontrola motoru II
|
15 |
| 29 |
Náhradní pojistky
|
15 |
| Relé | ||
| I |
Mlhová světla, J5
|
|
| II | do roku 1990:
Chlazení chladiče (fáze 2), J101; od roku 1990: Nepoužíváno. |
|
| III |
Řídicí jednotka systému chlazení ventilátoru chladiče, J138
|
|
| IV | do roku 1990:
Nepoužíváno; od roku 1990: Lavalampy, J39. |
|
| V |
Relé pro snížení zatížení, J18
|
|
| VI | do roku 1990:
Ventilátor čerstvého vzduchu A / C, J11; od roku 1990: Relé vysokorychlostního ventilátoru chladiče, J101. |
|
| VII |
Klaksón, J4
|
|
| VIII | Most mezi kontakty 36 a 38 pro manuální převodovky;
Automatická převodovka, J60. |
|
| IX |
Přerušovaný ostřikovač a stěrač, J31
|
|
| X |
Palivové čerpadlo, J17
|
|
| XI |
Ventilátor chlazení chladiče (fáze 1), J26
|
|

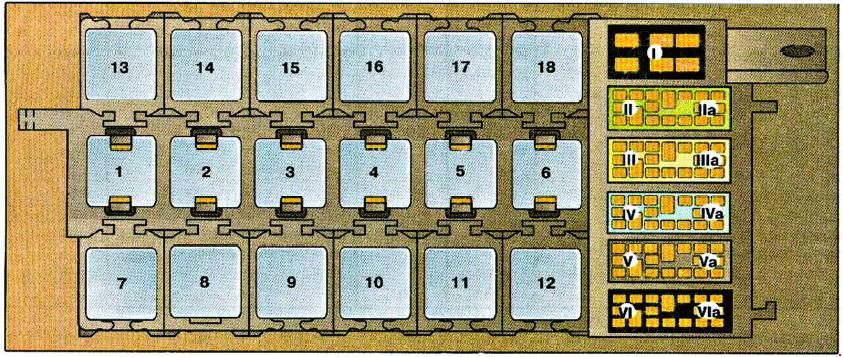

| Č. | Popis |
| 1 |
Systém ABS, J156
|
| 2 |
Bezpečnostní pás;
Rádio;
Upozornění na parkování, J152.
|
| 3 |
Kontrolér vnitřního osvětlení, J140
|
| 4 |
Řídicí jednotka spojky A / C, J153
|
| 5 |
Nepoužívá se
|
| 6 | Dynamické upozornění na tlak oleje (bez Auto-Check), J114;
Kontrolér lampy, přední (s funkcí Auto-Check), J123; |
| 7 |
Nepoužívá se
|
| 8 |
Nepoužívá se
|
| 9 |
Nepoužívá se
|
| 10 |
Nepoužívá se
|
| 11 |
Nepoužívá se
|
| 12 |
Automatický spínač
(elektrická sedadla s pamětí,
elektrická okna,
otevíratelná střecha), S43
|
| 13 |
Kontrolér vyhřívání sedadla, pasažér. J132
|
| 14 |
Kontrolér vyhřívání sedadla, kontrolér, J131
|
| 15 | Relé otevíratelné střechy, J139;
Otevíratelná střecha a řídicí jednotka elektrického okna, J139. |
| 16 |
Otevíratelná střecha a řídicí jednotka elektrického okna, J139
|
| 17 |
Adaptér rozdělovače drátu, (volitelný konektor zařízení)
|
| 18 |
Nepoužívá se
|
O Audi 80 B3 (1986-1991)
Audi 80 B3, vyráběné v letech 1986 až 1991, je známé svou spolehlivostí a kvalitním zpracováním. Tento model patří do kategorie středně velkých automobilů a byl populární zejména v Evropě. Audi 80 B3 nabízelo různé možnosti motorizace, včetně benzínových a naftových motorů o objemu od 1.6 do 2.3 litru. Auto se vyznačuje aerodynamickým designem a pohodlným interiérem, který poskytuje komfort i na delších cestách. Díky své robustní konstrukci a kvalitním materiálům si tento model získal pověst odolného vozidla, které zvládá různé jízdní podmínky.
Schéma pojistkové skříňky Audi 80 B3
Tato stránka zobrazuje schéma pojistkové skříňky pro Audi 80 B3, která je nezbytná pro správnou údržbu a opravy vozidla. Pojistková skříňka se obvykle nachází v prostoru pod kapotou nebo v interiéru vozidla, často na straně řidiče. Na diagramech jsou zobrazena čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrických systémů. Pojistková skříňka je klíčovým prvkem pro bezpečnost a funkčnost vozidla, proto je důležité mít přehled o jejím uspořádání a funkci.
